Questa funzionalità permette all’operatore di recuperare lo storico dei pezzi creati.
Tipologie di visuale dei pezzi nella cronologia
Vengono messe a disposizione tre differenti modalità di visualizzazione dei pezzi presenti in questa sezione:
 | Visuale tagli |
 | Visuale quote |
 | Visuale ingombro |
Per i seguenti esempi sono stati importati cinque pezzi (A1, A2, A3, A4 e A5) dal DXF denominato “Kitchen_Curve“.
Indipendentemente dalla visuale selezionata, sarà sempre possibile visualizzare tutti i pezzi sia nella lista della cronologia sul lato sinistro, che nella lista dei pezzi attualmente importati sul lato destro.

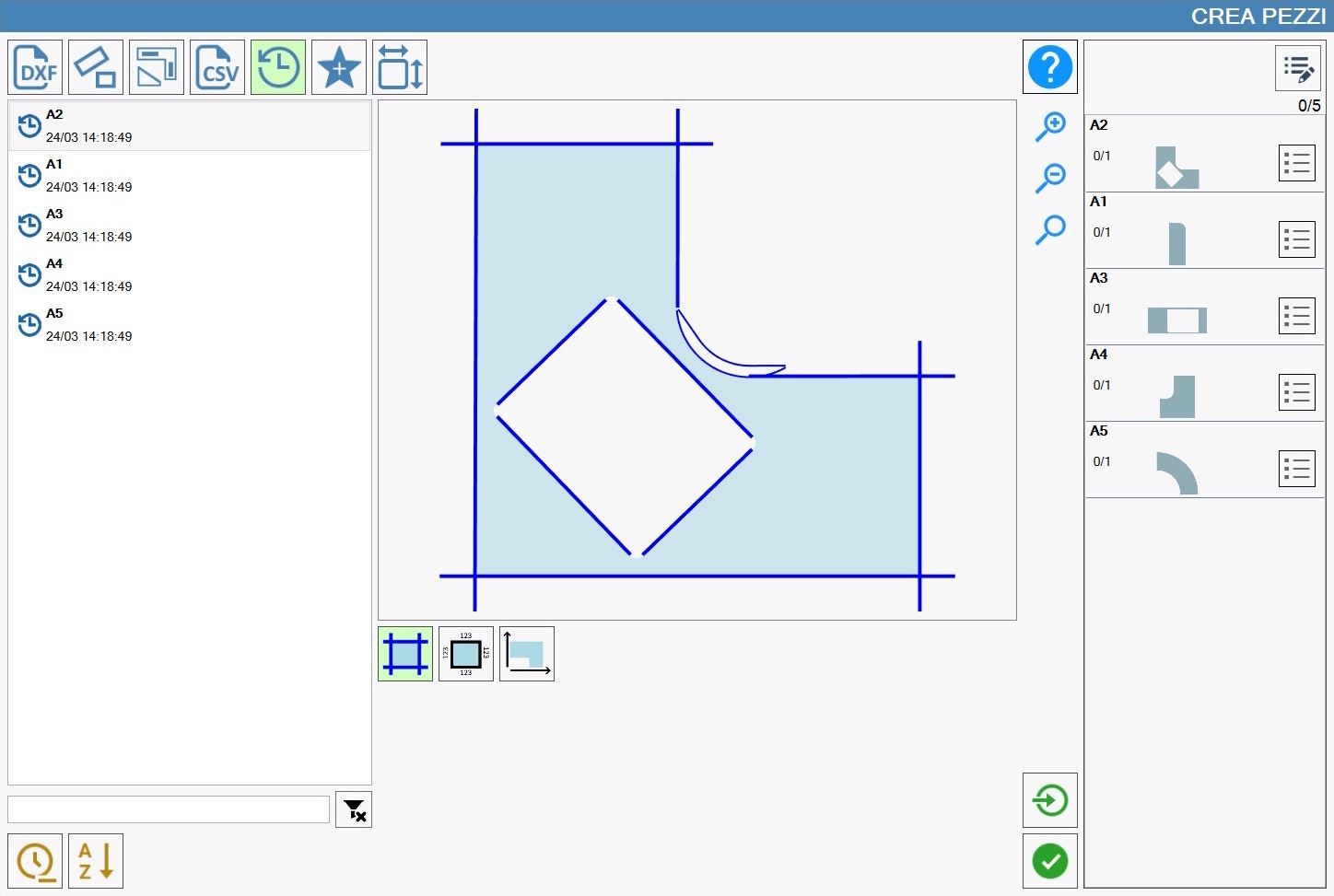

Visuale dei tagli
La visuale tagli mette in evidenza tutti i tagli, sia perimetrali che interni al pezzo, nascondendo altre informazioni come il valore della loro lunghezza.

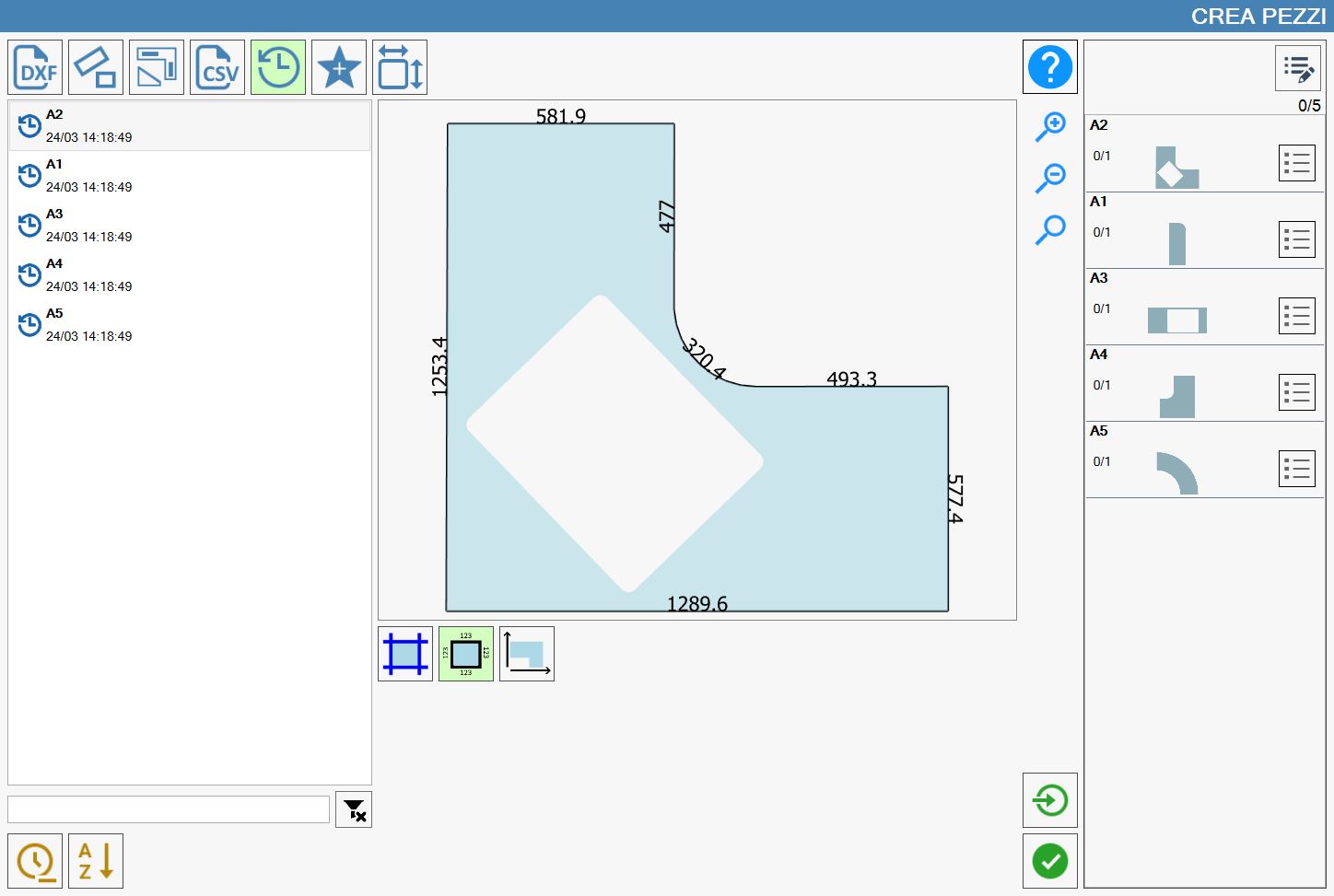

Visuale delle quote tagli
La visuale quote tagli evidenzia il perimetro esterno colorandolo di colore nero, e colloca in prossimità del centro di ogni taglio sul perimetro la relativa lunghezza.

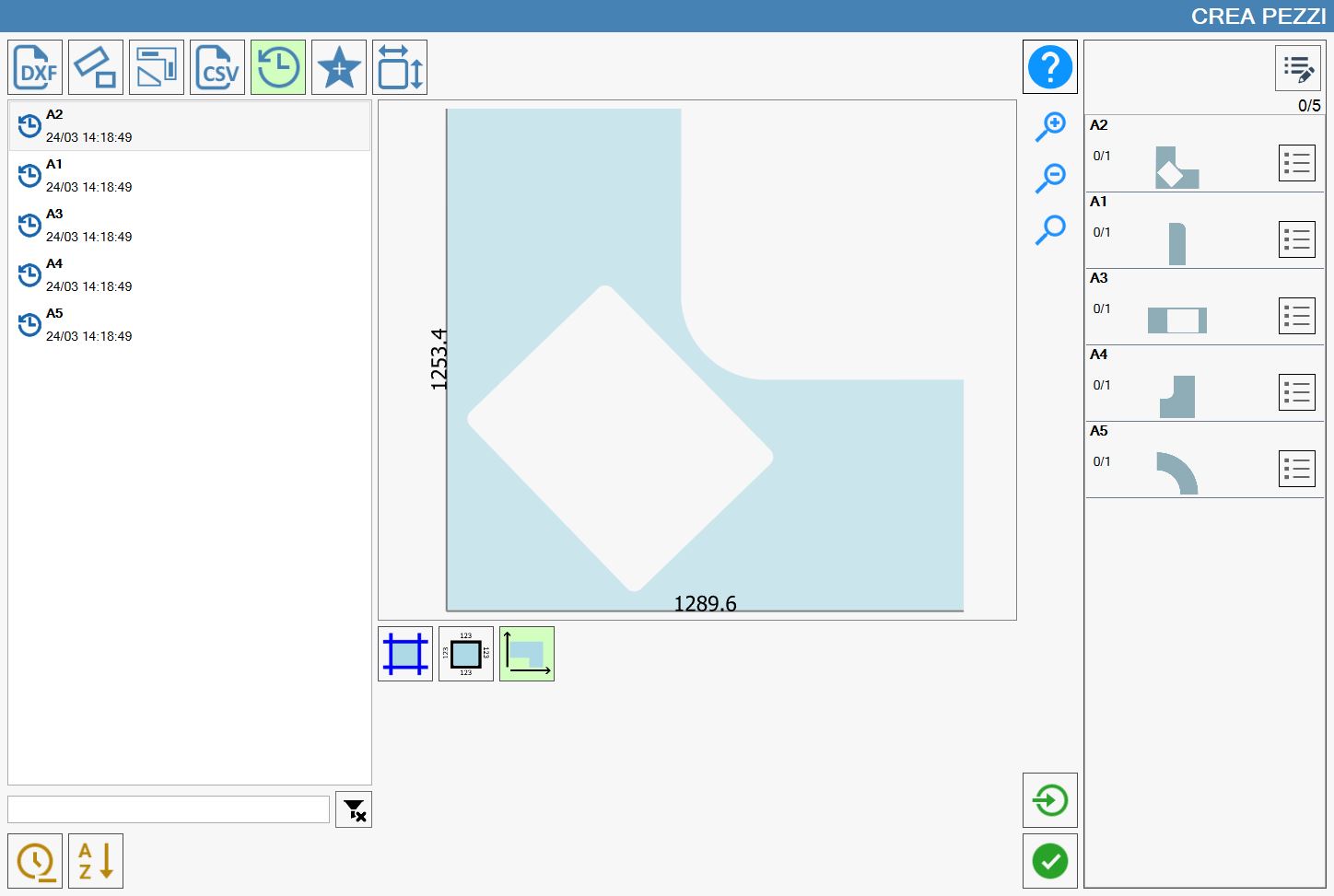

Visuale di ingombro
La visuale ingombro non evidenzia alcun taglio, permette invece di osservare le dimensioni massime del pezzo in termini di larghezza e lunghezza del pezzo.
Nella seguente immagine è possibile osservare due linee nere con al centro di ognuna il valore di lunghezza e larghezza massimi del pezzo, ma è importante osservare che solo per una coincidenza i lati del pezzo A2 coincidono con le linee nere, i restanti tagli del pezzo infatti non sono evidenziati e non mostrano alcuna informazione.
