La funzione ‘Dividi’ permette di tagliare il pezzo utilizzando il riferimento, il lato, una linea perpendicolare o una linea personalizzata.

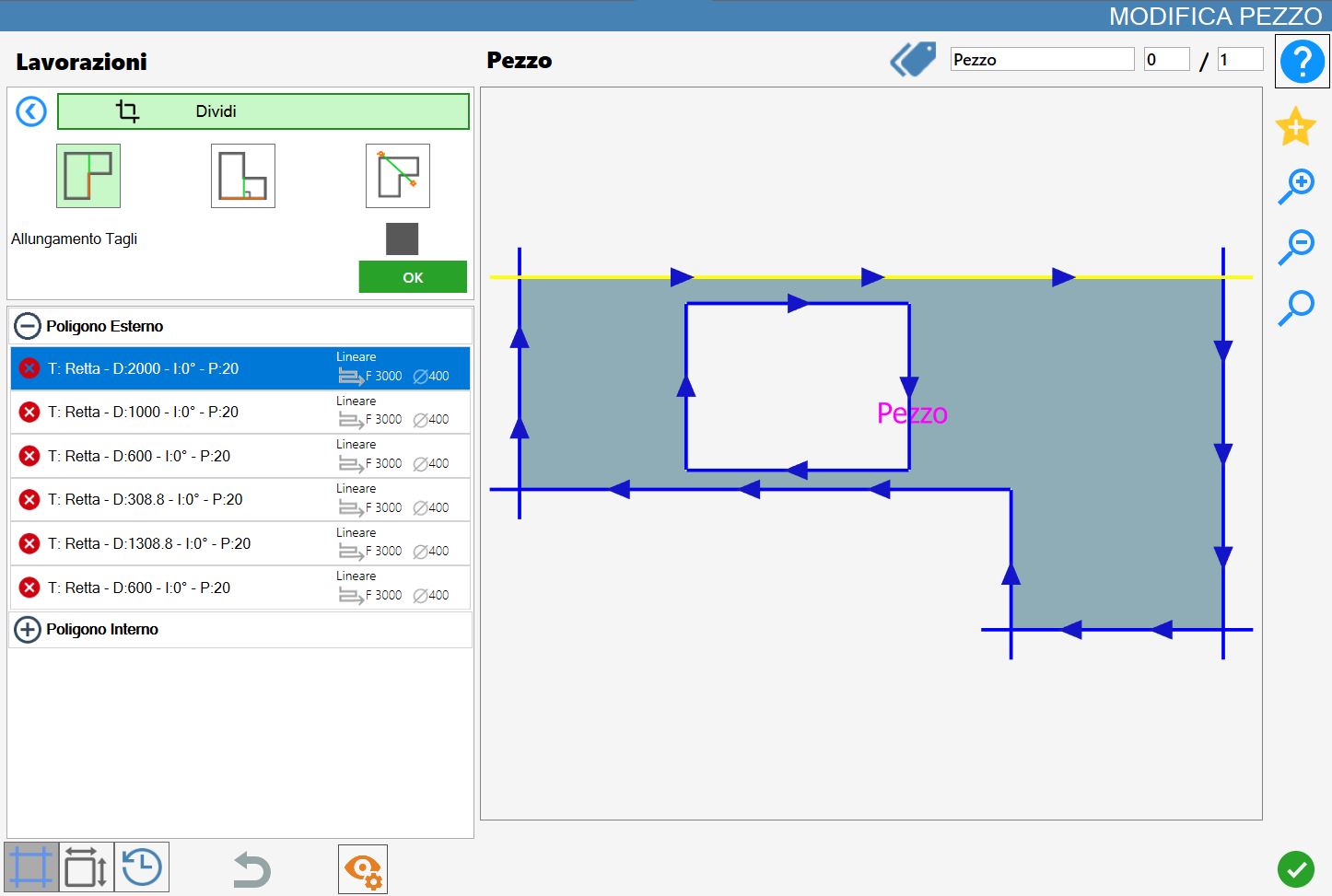

L’interfaccia per questa funzione assomiglia alla seguente immagine:

Parametri

Per utilizzare questa lavorazione, occorre innanzitutto scegliere una delle tre modalità disponibili, selezionando il pulsante corrispondente:

	Taglio parallelo Selezionando questa modalità, il taglio per la divisione verrà effettuato lungo l’asse longitudinale del lato selezionato.
	Taglio ortogonale Selezionando questa modalità, il taglio per la divisione verrà effettuato in modo obliquo rispetto al lato selezionato, con punto di origine coincidente con il centro del lato stesso.
	Taglio passante per due punti Selezionando questa modalità, il taglio per la divisione viene definito specificando manualmente le coordinate dei due punti estremi che determinano la linea di separazione tra i pezzi.

Parametri per ‘Taglio parallelo’ e ‘Taglio ortogonale’

Per i prossimi due pulsanti sottostanti c'è la possibilità di abilitare o meno questa funzione cliccando sulla checkbox alla destra della scritta ‘Allungamento tagli’.

Parametri per ‘Taglio passante per due punti’

Per il prossimo tasto c'è la possibilità di andare a definire le coordinate dei due punti che costituiscono la linea di divisione.

Impostazione parametri punti linea di divisione	All’attivazione della funzione, saranno disponibili quattro campi parametrici nei quali l’operatore potrà specificare le coordinate (X, Y) dei punti iniziale e finale della linea di taglio.
	Orientamento taglio Tramite la pressione del comando dedicato, l’utente ha la possibilità di scegliere l’orientamento del taglio, orizzontale, verticale o libero, rispetto al punto iniziale della linea precedentemente impostata.
	Aggancio vertici Quando si seleziona il taglio libero nel parametro precedente, viene visualizzato un ulteriore parametro alla sua destra che, se attivato, facilita l’intercettazione dei vertici della figura per la definizione dei punti della linea di taglio.

Esecuzione della lavorazione

Taglio parallelo

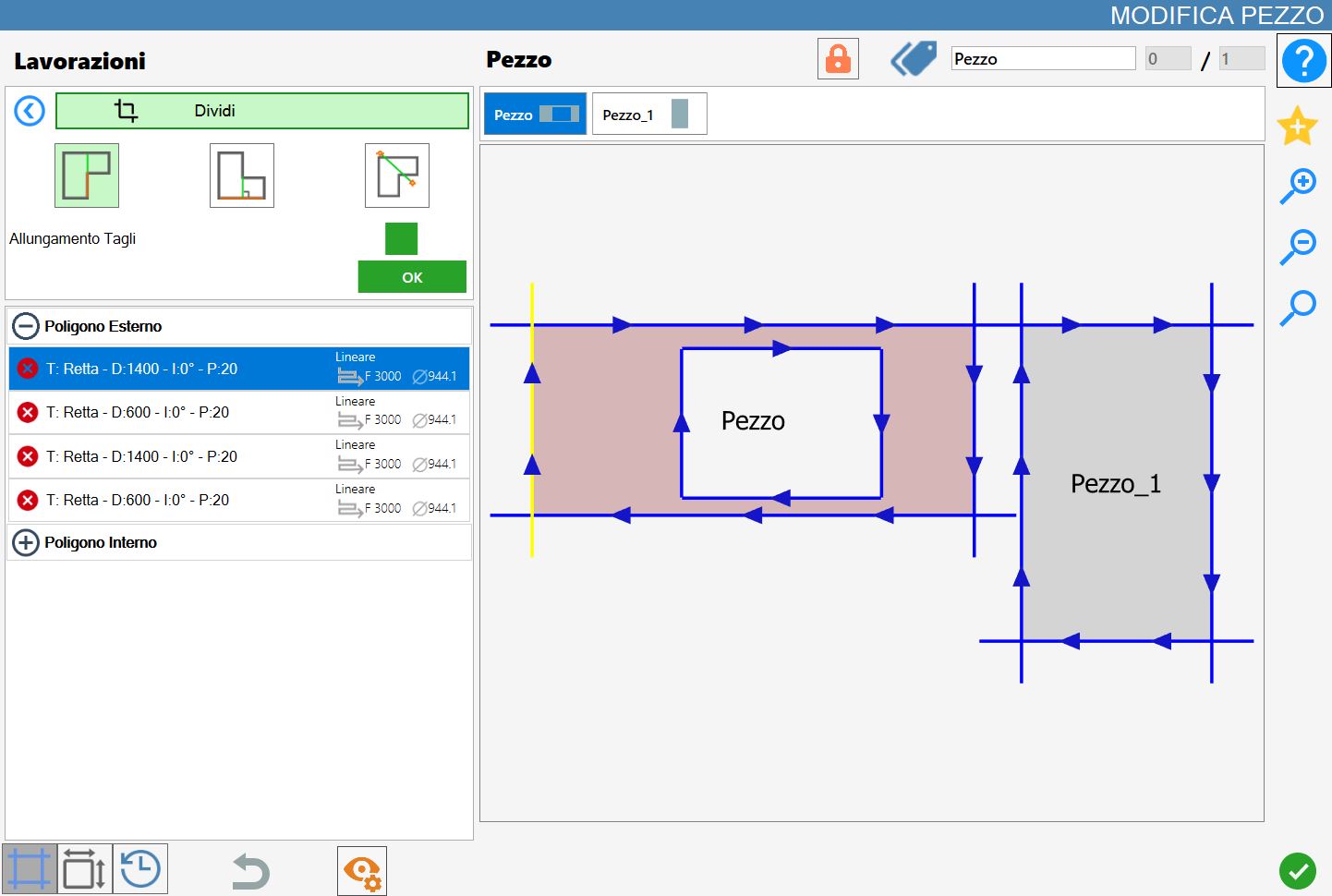

Nella seguente immagine è stato eseguito un taglio parallelo sul pezzo già visualizzato nella copertina del capitolo:

Taglio ortogonale

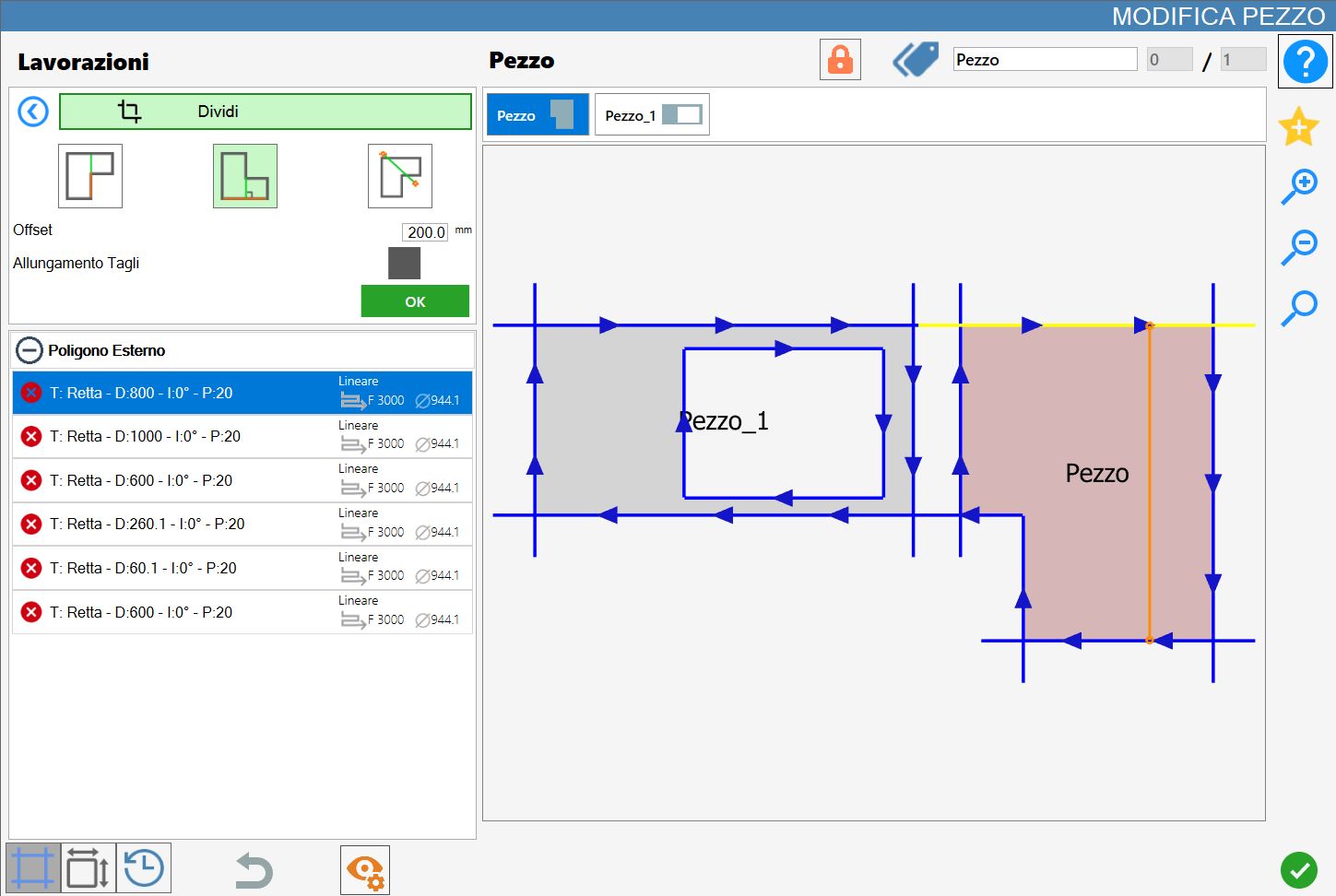

Nella seguente immagine è stato eseguito un taglio ortogonale sul pezzo già visualizzato nella copertina del capitolo:

Taglio passante per due punti

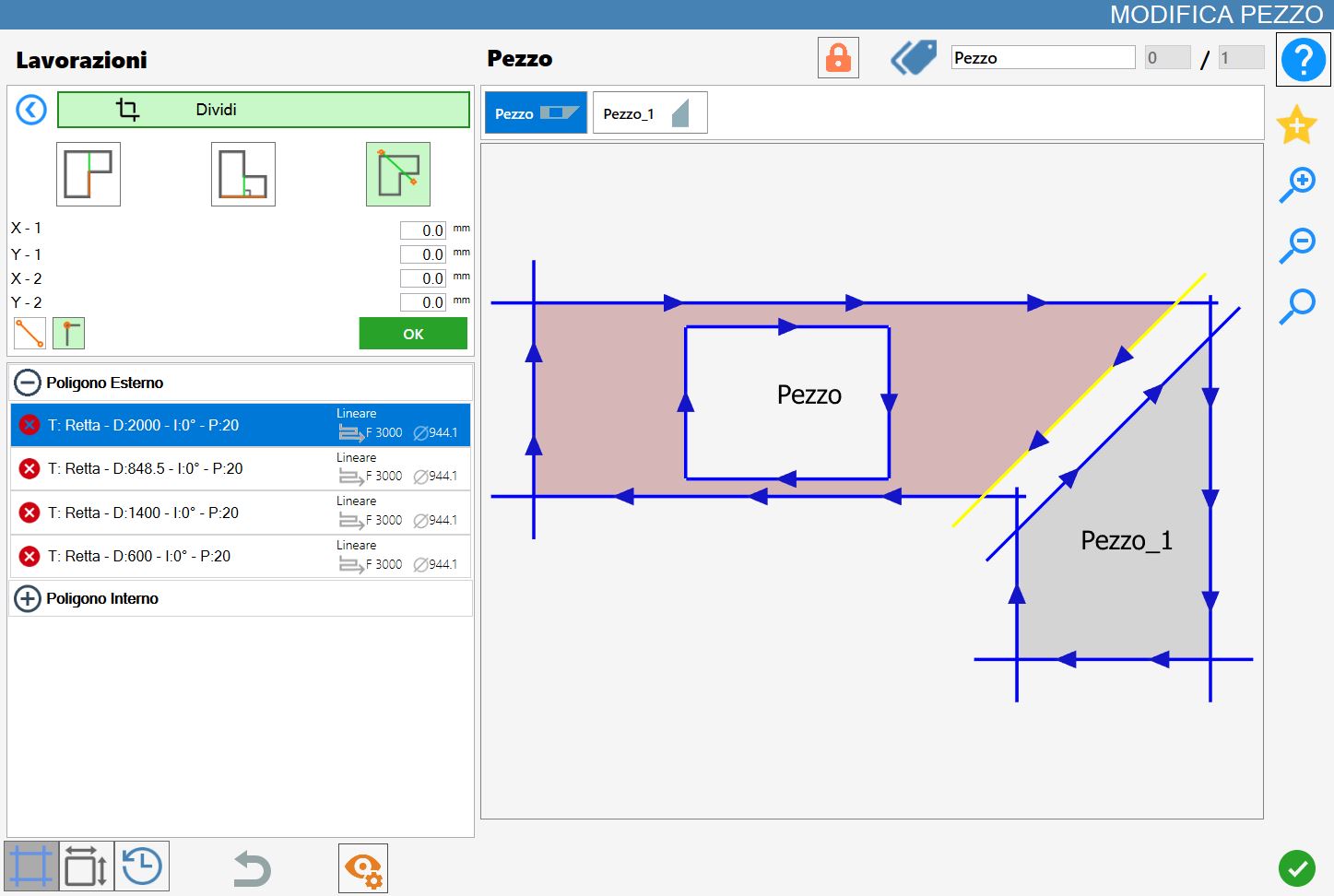

Nella seguente immagine è stato eseguito un taglio passante per due punti utilizzando la funzione di aggancio dei vertici sul pezzo già visualizzato nella copertina del capitolo:

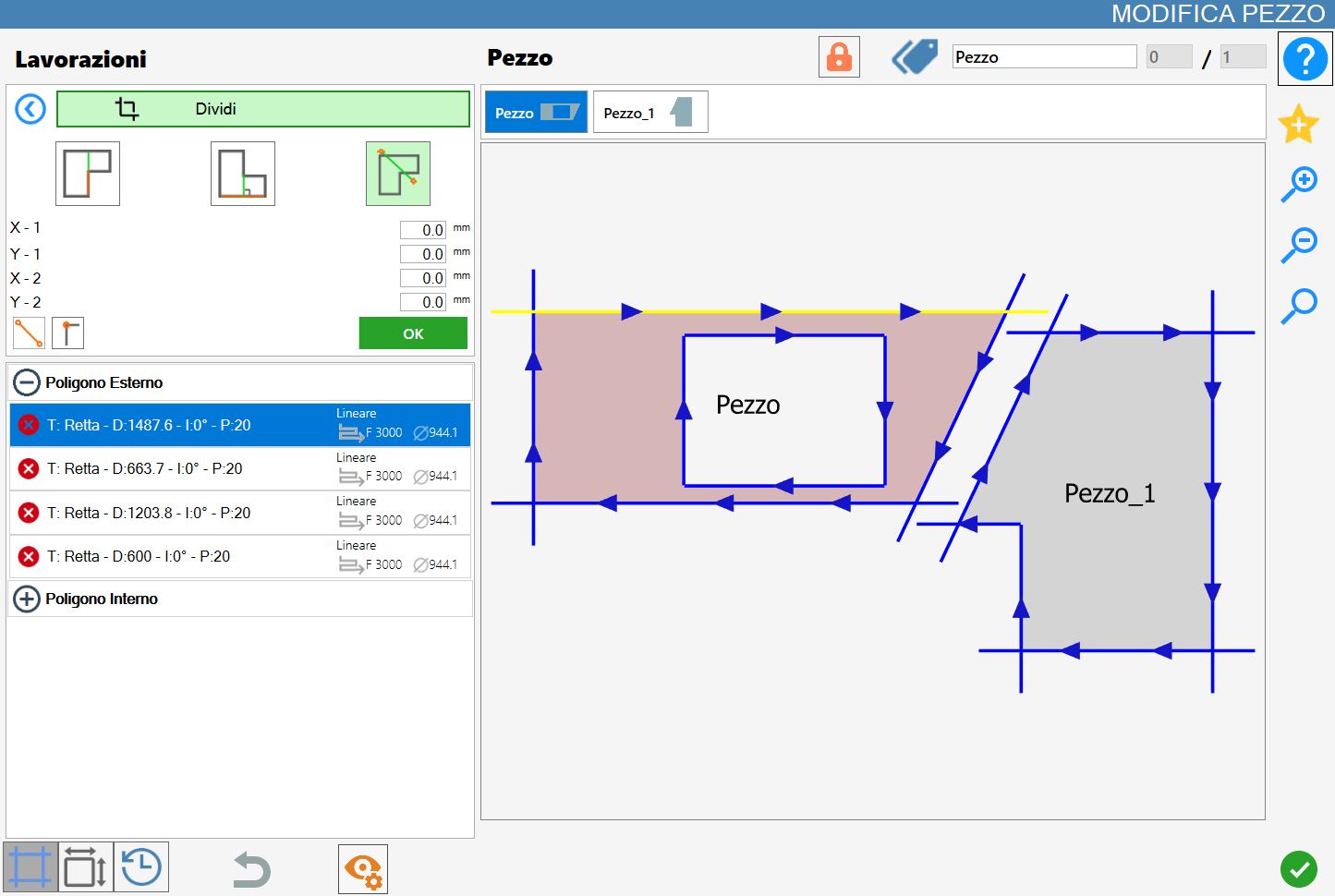

Nella seguente immagine è stato eseguito un taglio passante per due punti senza utilizzare alcuna funzione particolare sul pezzo già visualizzato nella copertina del capitolo:

Divisione dei pezzi

Quando al pezzo selezionato sono stati associati uno o più pezzi tramite lavorazioni di Divisione, compare nella parte superiore del pannello “Modifica Pezzo” un pulsante specifico per la gestione dei pezzi associati.

	Dividi pezzi Pulsante che permette di separare i pezzi divisi dal pezzo originale.

Prima della divisione, i pezzi associati vengono gestiti in modo unificato all'interno dell’area di lavoro. In questo stato, si crea un blocco composto da più elementi che subiranno le medesime operazioni, senza essere ancora suddivisi.

Ad esempio, quando uno dei pezzi generati tramite divisione viene aggiunto all’area di lavoro dalla lista dei pezzi, anche tutti gli altri elementi associati vengono automaticamente inseriti.

Alla pressione del pulsante Dividi Pezzi, ogni pezzo generato tramite dividi verrà dissociato dal pezzo originale e trattato come elemento indipendente.

Successivamente, sia la lista dei pezzi associati, precedentemente visibile sopra l’anteprima nel pannello Modifica Pezzo, sia il pulsante per la divisione dei pezzi scompariranno dall’interfaccia.
