Questa funzionalità permette di applicare lavorazioni con l’utensile di tipo fresa attualmente montato in macchina nel taglio selezionato, curva o retta che sia, al fine di ottenere flutes.

Parametri

Il risultato varia a seconda del valore dei seguenti parametri:

Numero di flutes	Indica quanti flutes applicare alla lavorazione corrente sul taglio selezionato.
	Ricalcola numero Ricalcola il numero di flutes in modo da riempire il taglio selezionato.
Distanza	Questo valore rappresenta la distanza tra i flutes, tiene conto del diametro dell’utensile montato.
Lunghezza	Indica quanto distante i flutes entreranno nel taglio.
Allungo interno	Indica quanto distante i flutes saranno estesi oltre il taglio di riferimento.
Profondità iniziale	Penetrazione nel materiale nel punto iniziale della scanalatura di drenaggio.
Profondità finale	Penetrazione nel materiale nel punto finale della scanalatura di drenaggio.
Tipologia di flutes su archi	Per i flutes su curve sono disponibili tre modalità illustrate in seguito. NOTA Questo parametro è visibile solo quando un taglio curvo è selezionato.

Ricalcola numero

Premendo il pulsante collocato sulla destra rispetto al numero di flutes permette di riempire il taglio selezionato con più flutes possibile, in relazione al valore degli altri parametri.

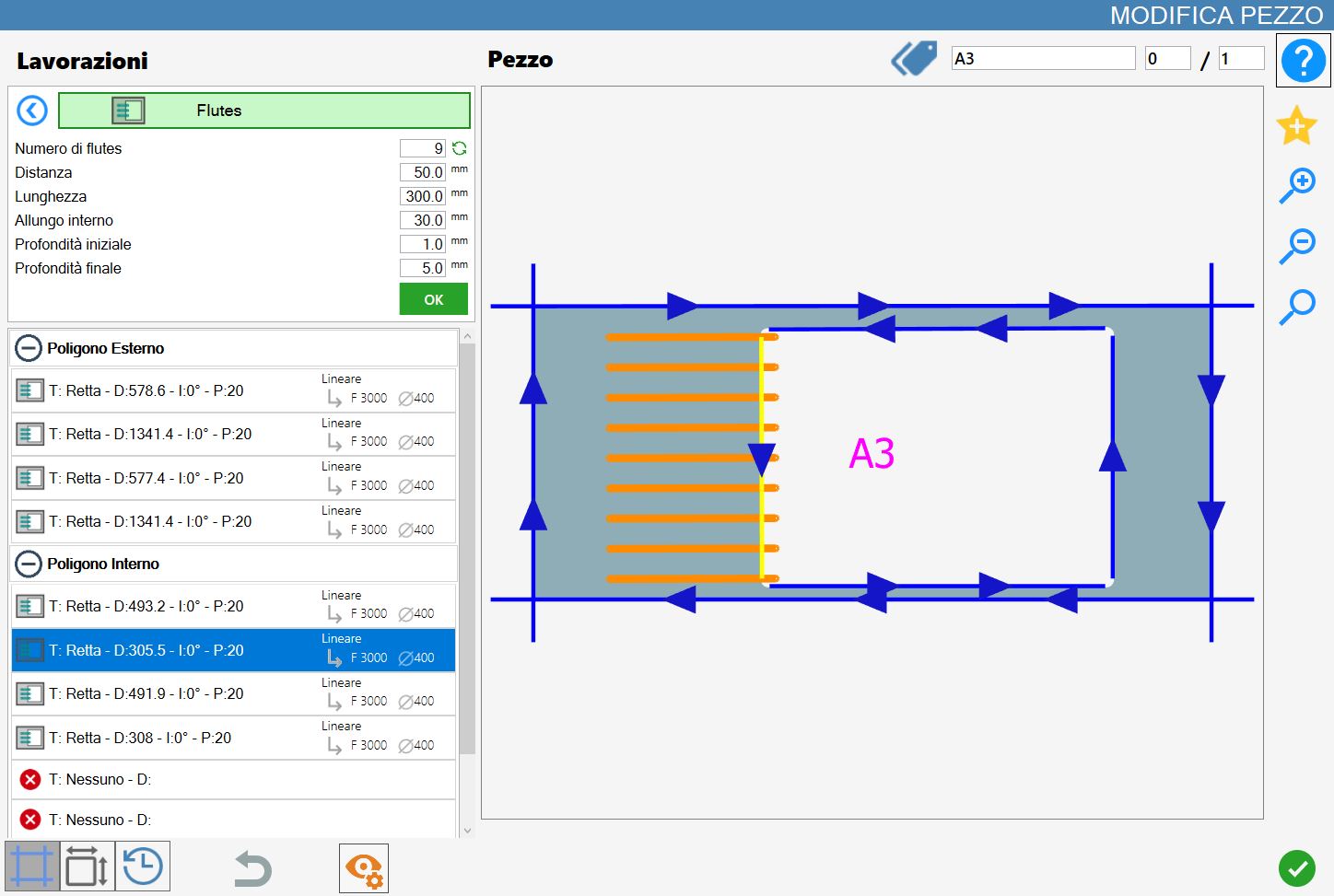

Nella seguente immagine di esempio è possibile osservare il risultato del riempimento flutes, in contrapposizione alla prima immagine a inizio capitolo.

Modalità flutes su archi

Quando viene selezionato un taglio curvo di un poligono, verrà visualizzato un nuovo parametro necessario per assumere uno tra tre valori:

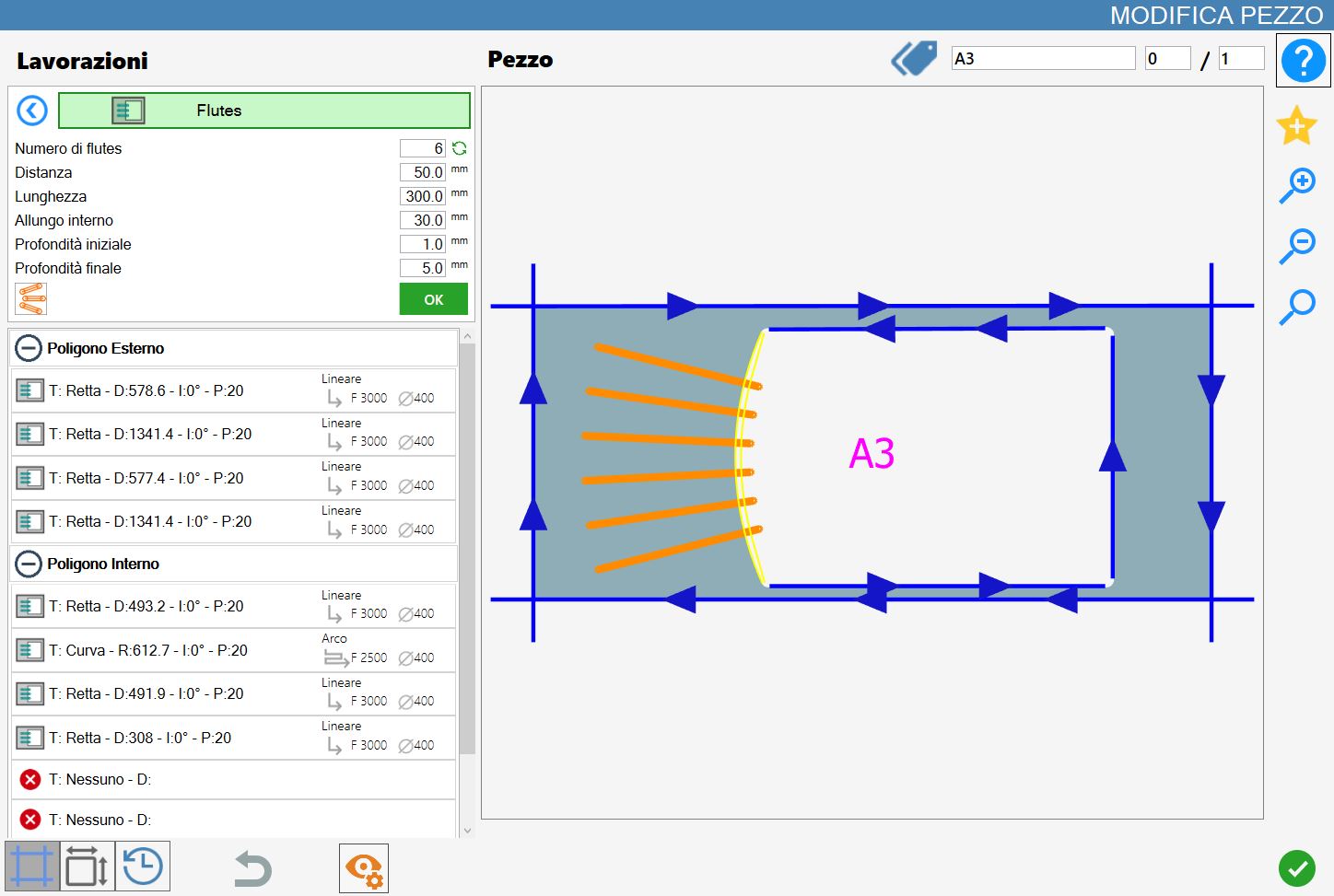

	Radiali I flutes vengono disposti lungo la curva in modo tale da essere rivolti verso il centro dell’arco.
	Allineamento ad arco I flutes vengono disposti paralleli lungo la curva e con lunghezza uguale.
	Allineamento a tangente I flutes vengono disposti paralleli lungo la curva. La loro lunghezza varia in modo da mantenere tutte le estremità interne al pezzo sulla stessa retta, rispettando l’allungo delle estremità esterne al pezzo.

Modalità 1: Radiali

In questa modalità i flutes condividono un punto di origine e sono perpendicolari rispetto alla relativa tangente sul taglio curvo selezionato.

Modalità 2: Allineamento ad arco

In questa modalità i flutes sono paralleli tra loro e sono allineati ad arco sia per la distanza sia per l’allungo interno.

Modalità 3: Allineamento a tangente

In questa modalità i flutes sono paralleli tra loro e sono allineati ad arco per l’allungo interno, mentre sono allungati fino al raggiungimento della tangente che dista tanto quanto specificato dal valore lunghezza.

Esecuzione della lavorazione

Una volta ottenuto il risultato desiderato, visualizzato e costantemente aggiornato nell’anteprima della lavorazione, l’operatore può confermare l’operazione premendo il pulsante verde “OK”, situato appena sotto i parametri impostati.

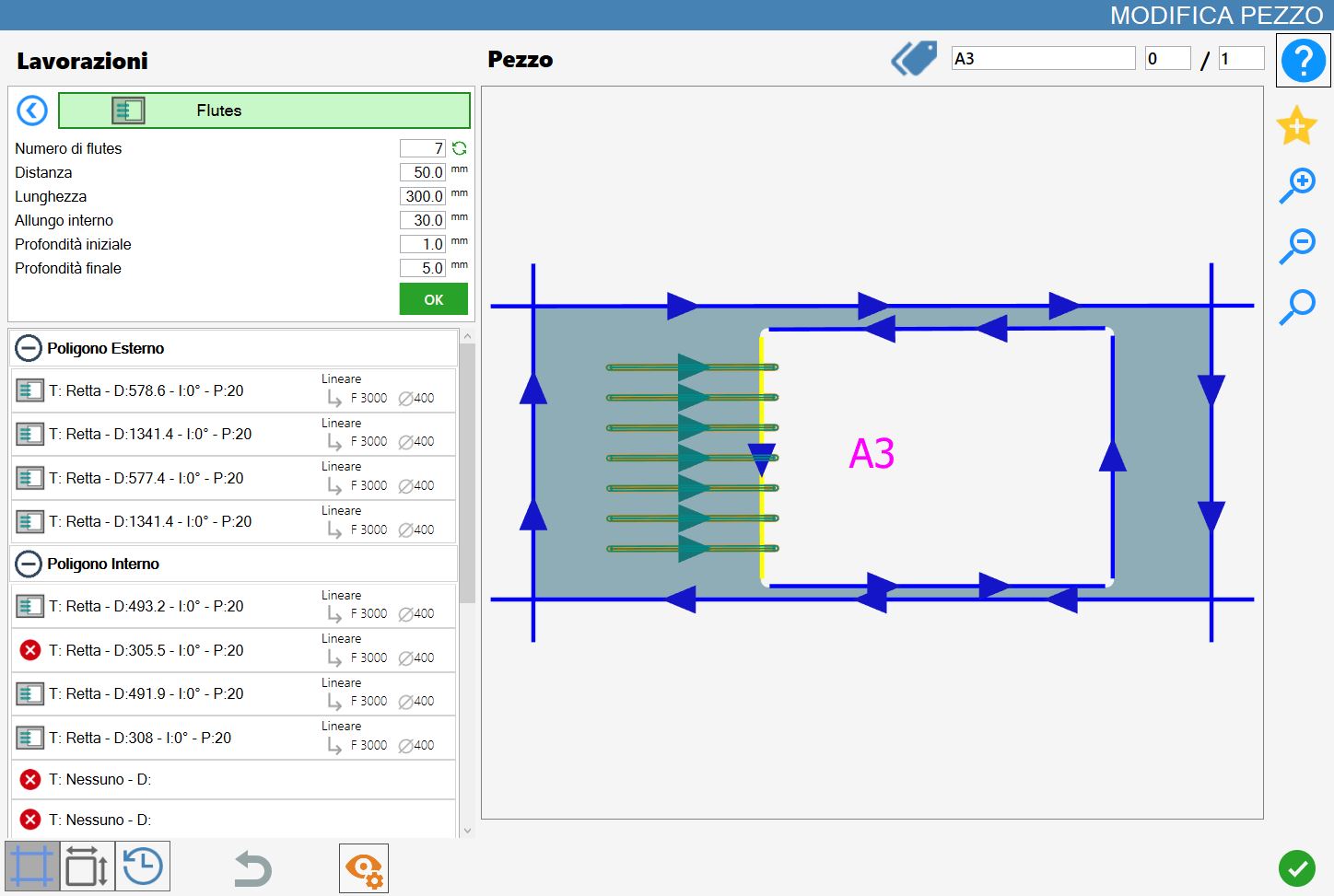

I flutes mostrati nell’anteprima verranno quindi applicati al taglio selezionato: il loro colore passerà a un verde scuro, sia nell’anteprima che successivamente nell’area di lavoro, a indicarne l’avvenuta applicazione.

Anche l’elenco dei tagli, situato sul lato sinistro, verrà aggiornato in base alla nuova lavorazione applicata e ai parametri dei flutes.
È possibile applicare più lavorazioni di questo tipo a un singolo taglio, purché i relativi parametri non si ripetano.
