DOC3.13 MODIFICA PEZZO

Questo pannello permette all’operatore di applicare diverse tipologie di lavorazione a un pezzo designato.

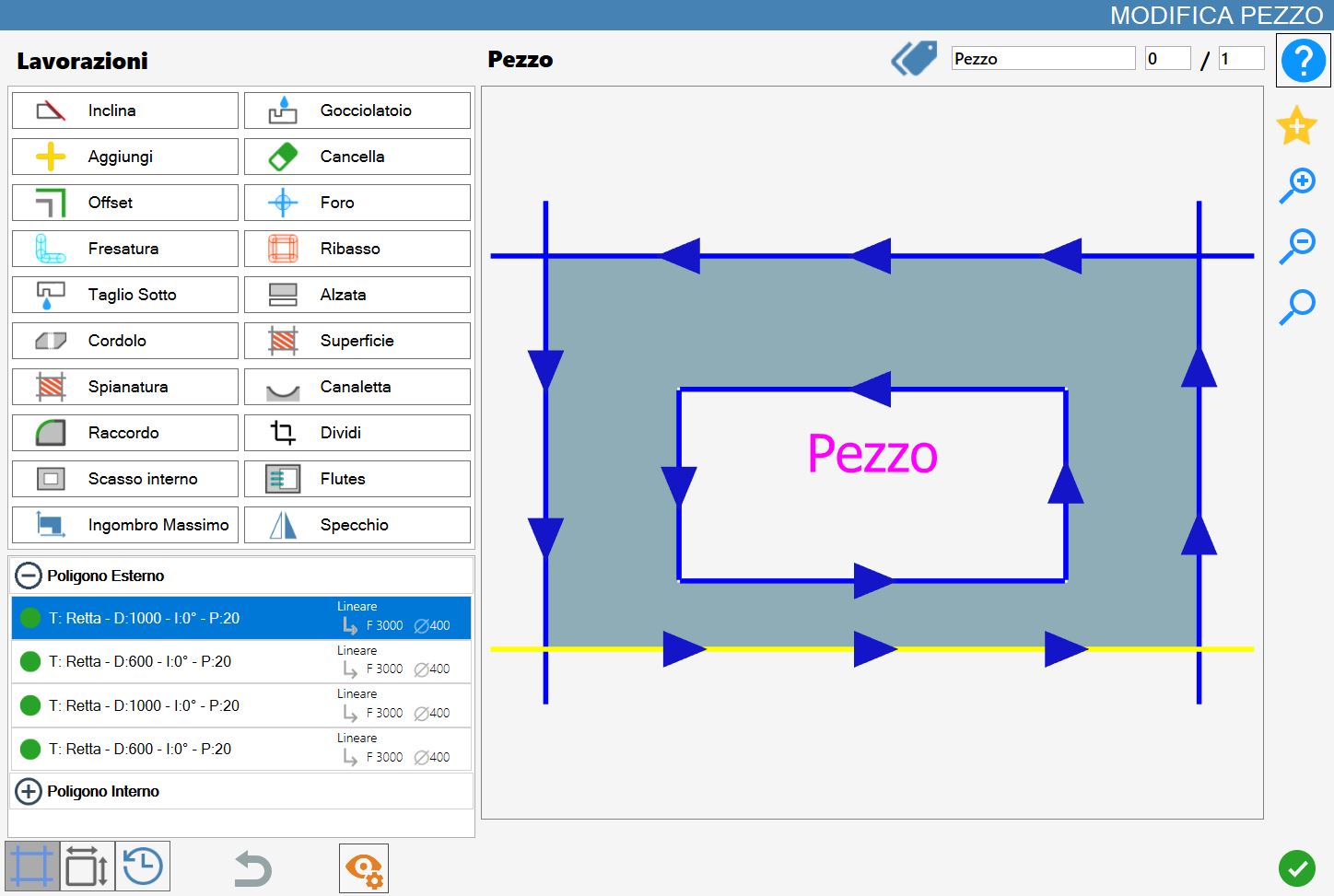

Alla sua apertura, viene visualizzata la seguente schermata:

ATTENZIONE!

Alcune delle funzioni che verranno descritte in questa sezione sono presenti anche sulla pagina principale di Parametrix, ma con una differenza.
Se un pezzo, o un taglio, viene modificato attraverso il pannello ‘Modifica Pezzo’, tutti i pezzi della riga selezionata verranno modificati di conseguenza con le stesse lavorazioni.
Al contrario, se la lavorazione viene impostata dall’area di lavoro, verrà modificato solo il pezzo selezionato.

Tipologie di lavorazione

Tramite il pannello “Modifica Pezzo“ è possibile applicare una o più tra le seguenti lavorazioni, che verranno singolarmente illustrate in seguito. In particolare, Parametrix permette di:

	Inclina Modificare l’inclinazione dei tagli, sia sotto squadra che sopra squadra.		Gocciolatoio Aggiungere un gocciolatoio al fianco di un taglio.
	Aggiungi Aggiungere un taglio parallelo ad un lato del pezzo.		Cancella Eliminare i tagli del pezzo.
	Offset Modificare le dimensioni del pezzo applicando offset ai suoi lati.		Foro Aggiungere fori nel materiale, anche per rimuovere ciò che il disco non è riuscito a tagliare.
	Fresatura Sostituire lavorazioni con disco con tagli di fresatura.		Ribasso Applicare ribassi con fresatura. Si utilizza, ad esempio, per creare incassi per lavandini di piani cucina.
	Taglio Sotto - (Opzionale) Eseguire un taglio sulla superficie inferiore del pezzo utilizzando un apposito optional meccanico.		Alzata Aggiungere alzatine o pannelli ribassati per i lati del pezzo.
	Cordolo Aggiungere un taglio smussato ad un lato del pezzo.		Superficie - (Opzionale) Applicare passate superficiali con tagli verticali e disco orizzontale.
	Spianatura - (Opzionale) Applicare un ciclo di spianatura con tagli verticali e disco orizzontale.		Canaletta - (Opzionale) Aggiungere una canaletta di scolo sul pezzo utilizzando il disco.
	Raccordo Arrotondare un vertice oppure un lato del pezzo tramite l’applicazione di un raccordo.		Dividi Tagliare il pezzo usando come riferimento un lato, o una linea personalizzata.
	Scasso interno Aggiungere uno scasso interno al pezzo, di forma rettangolare, circolare o ellittica.		Flutes Creare scanalature tramite fresatura.
	Ingombro Massimo - (Opzionale) Ricavare l’ingombro massimo del pezzo.		Specchio Ricavare la versione speculare del pezzo.

NOTA

A seconda della combinazione di optional, alcuni di questi pulsanti possono non essere presenti.

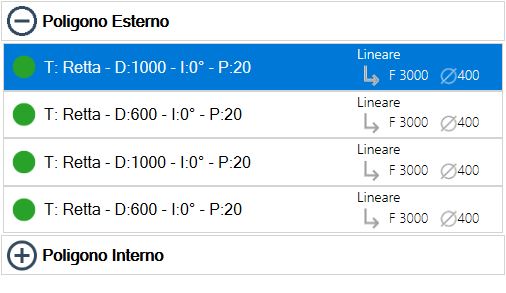

Lista dei tagli

I tagli del pezzo verranno visualizzati nella sezione inferiore a sinistra di questo pannello.

Tramite apposita suddivisione, viene indicato se un taglio appartiene al perimetro esterno oppure ad uno dei perimetri interni. Grazie a questa classificazione, è possibile mostrare/nascondere la lista dei i tagli appartenenti ad un poligono premendo sull’icona della sezione corrispondente.

Come si può vedere dall’immagine, in ogni riga vengono mostrate alcune informazioni riguardo al taglio che rappresentano. In particolare:

Gestisci lavorazione
Pulsante con cui è possibile interagire con il taglio e applicare la lavorazione corrente.
Nella pagina principale permette di attivare/disattivare il taglio.

Informazioni del taglio

T - indica la tipologia del taglio (“Retta”, “Curva“, “Fresatura“, ecc…).
D - indica la lunghezza del taglio.
I - indica l’inclinazione del taglio.
P - indica la penetrazione del taglio.

Informazioni della lavorazione

Tipo di lavorazione (“Lineare”, “Arco“, “Inclinato“, ecc…).
Modalità di passate (Passata piena oppure Passata a step).
Velocità di avanzamento del taglio.
Diametro dell’utensile utilizzato per la lavorazione (Disco, Fresa, ecc…).

NOTA

Queste informazioni cambiano in base alla tipologia del taglio che descrivono. Non sempre vengono mostrate tutte le informazioni.
Ad esempio, per i fori è possibile visualizzare esclusivamente la la penetrazione nel materiale.

NOTA

Se su una parte del pezzo non è presente nessun taglio, viene indicato con la dicitura “Nessuno“.

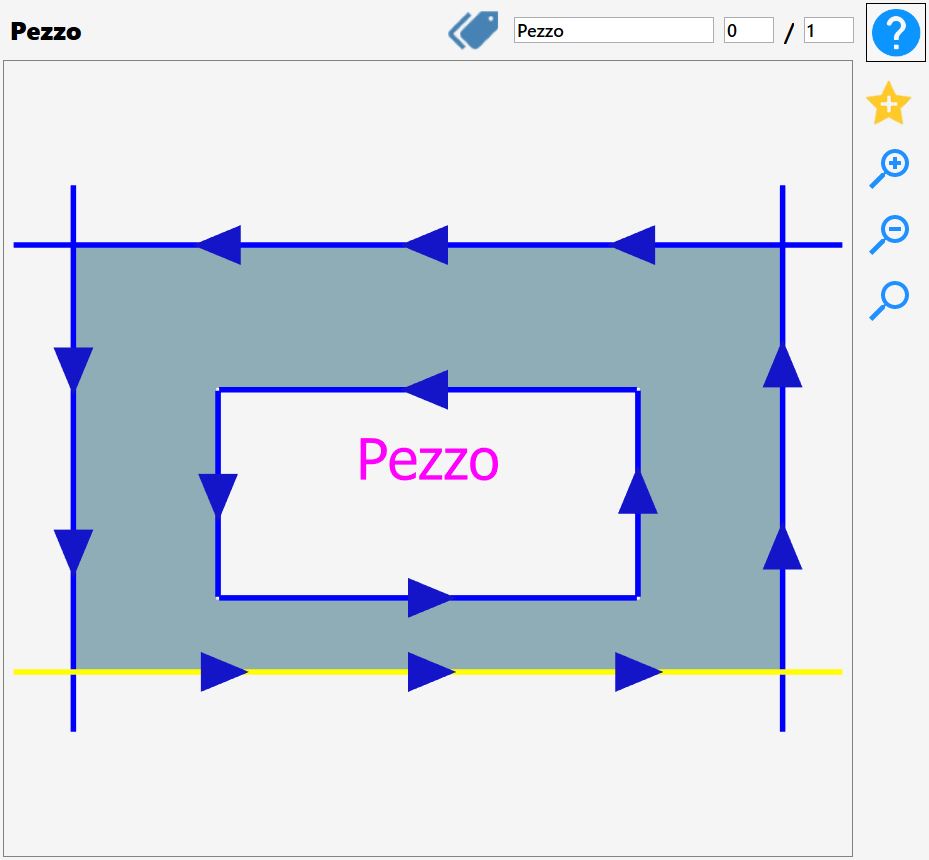

Anteprima

La parte principale della funzionalità "Modifica Pezzo" mette a disposizione dell'operatore un'anteprima completa del pezzo selezionato, mostrando tutte le lavorazioni attualmente applicate.

È possibile interagire con il pezzo visualizzato semplicemente muovendo l’anteprima, oppure utilizzando i pulsanti per modificare lo zoom che si trovano alla sua destra.

Inoltre, in questa sezione sono presenti altre funzionalità che di seguito andremo a descrivere.

	Marca Viene fornita la possibilità di modificare la marca del pezzo selezionato.
	Numero dei pezzi Viene fornita la possibilità di modificare il numero di pezzi lavorati e il numero totale dei pezzi.
	Aggiungi preferito Il pezzo visualizzato nell’anteprima verrà inserito nella lista dei pezzi preferiti, insieme a tutte le modifiche applicate al momento dell’inserimento nei preferiti.

Selezione dei tagli

È possibile selezionare un taglio direttamente dall'anteprima, osservando il cambiamento del suo colore in giallo a conferma della selezione, oppure selezionare la corrispondente riga all'interno dell'elenco dei tagli disponibile nel menù in basso a sinistra.

Cliccando sul bollino verde presente a sinistra di ogni elemento della lista, sarà possibile disabilitare il relativo taglio.
In questo caso il bollino diventerà rosso e l’anteprima del pezzo verrà aggiornata con il colore del taglio disattivato che muterà in grigio.

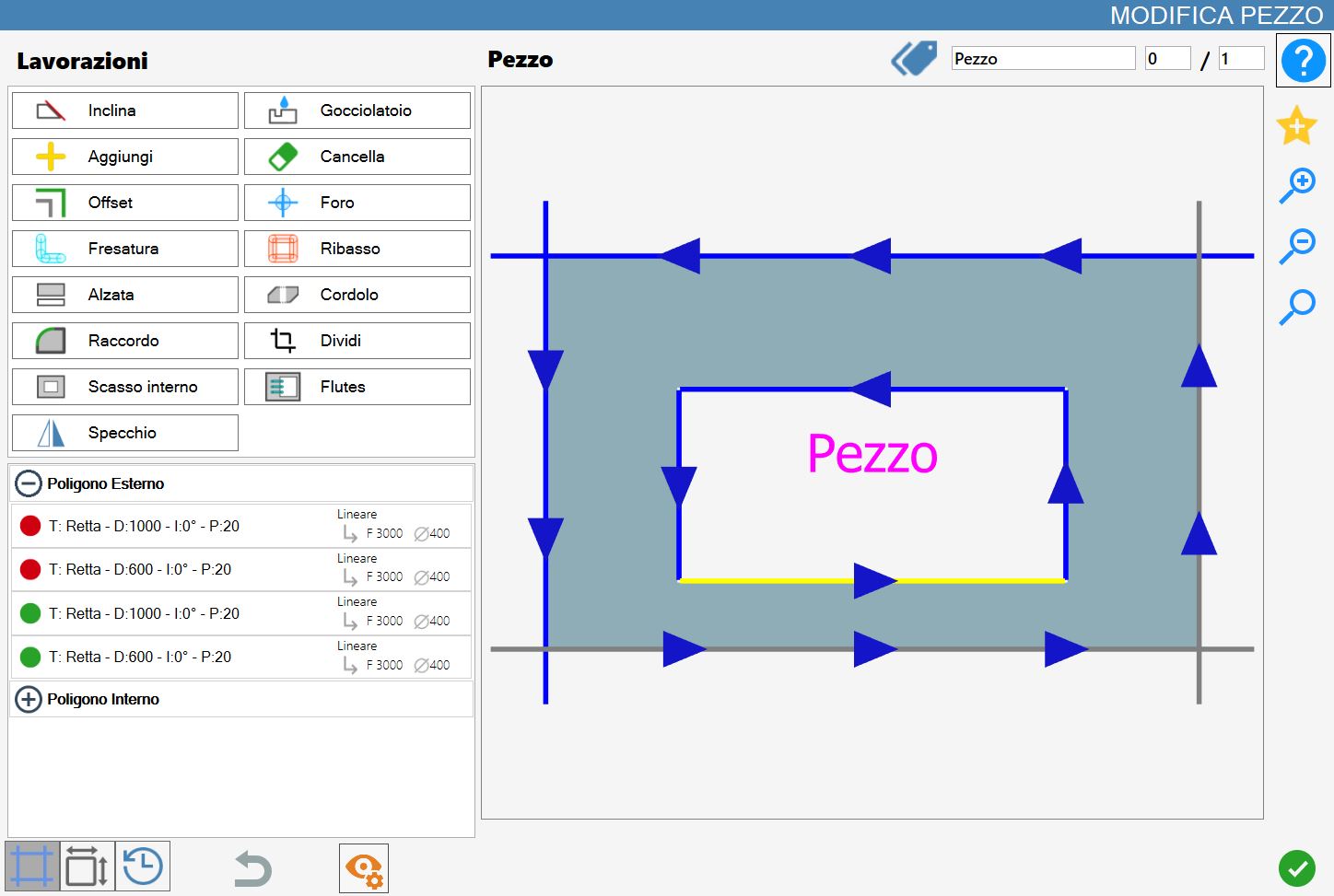

Nel seguente esempio sono stati disabilitati i primi due tagli del poligono esterno del pezzo:

Barra inferiore

In questa barra sono messe a disposizione alcune funzionalità che semplificano la fruizione delle lavorazioni di Modifica Pezzo:

	Tagli Visualizza la lista di tagli del pezzo. È la visuale default di questo pannello.
	Lati Questo pulsante permette di visualizzare la lunghezza dei lati del Pezzo all’interno della lista, invece che la lunghezza del taglio. La selezione direttamente sull’immagine o sulla lista, colorerà di giallo il lato del pezzo selezionato. NOTA In questa modalità non è possibile aggiungere lavorazioni da applicare sul pezzo.
	Cronologia Visualizza la storia delle operazioni applicate al pezzo. Permette inoltre di reimpostare il pezzo all’operazione desiderata.
	Annulla Permette di annullare le modifiche eseguite sul pezzo. Pressioni multiple di questo pulsante consentono di tornare alle condizioni iniziali del pezzo. ATTENZIONE! Il pulsante funziona finche il pannello “Modifica Pezzo” rimane aperto sul pezzo in esame. Se il pannello viene chiuso si perde la possibilità di annullare le modifiche sul pezzo in questione, anche se il pannello venisse aperto nuovamente.
	Modifica visuale Abilita o disabilita certe entità del pezzo per facilitare la visibilità e la modifica del pezzo.

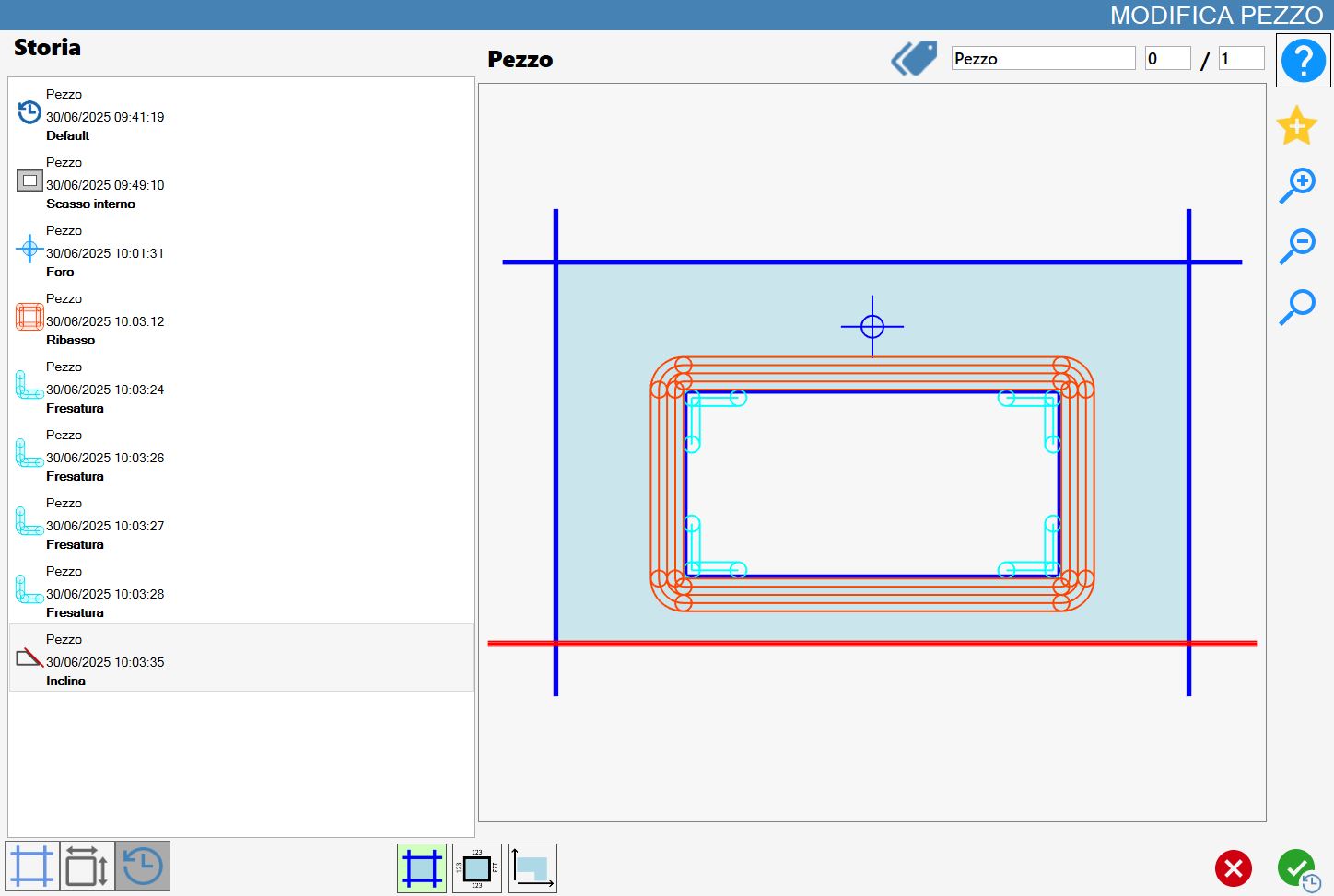

Cronologia

Permette di visualizzare tutte le modifiche applicate al pezzo corrente e, se necessario, consente di ripristinare il pezzo corrente ad uno stato precedente.
Se sono state applicate modifiche al pezzo corrente, queste verranno visualizzate nell'elenco a sinistra:

Nel menù a sinistra vengono visualizzati gli stati della lavorazione del pezzo.

Stato della lavorazione
Identifica un momento preciso della lavorazione del pezzo. Permette di visualizzare:

Nome del pezzo corrente;
Data dell’applicazione della lavorazione;
Nome della lavorazione applicata;
Icona che identifica la lavorazione eseguita.

Lo stato del pezzo corrente senza modifiche è chiamato "Default".

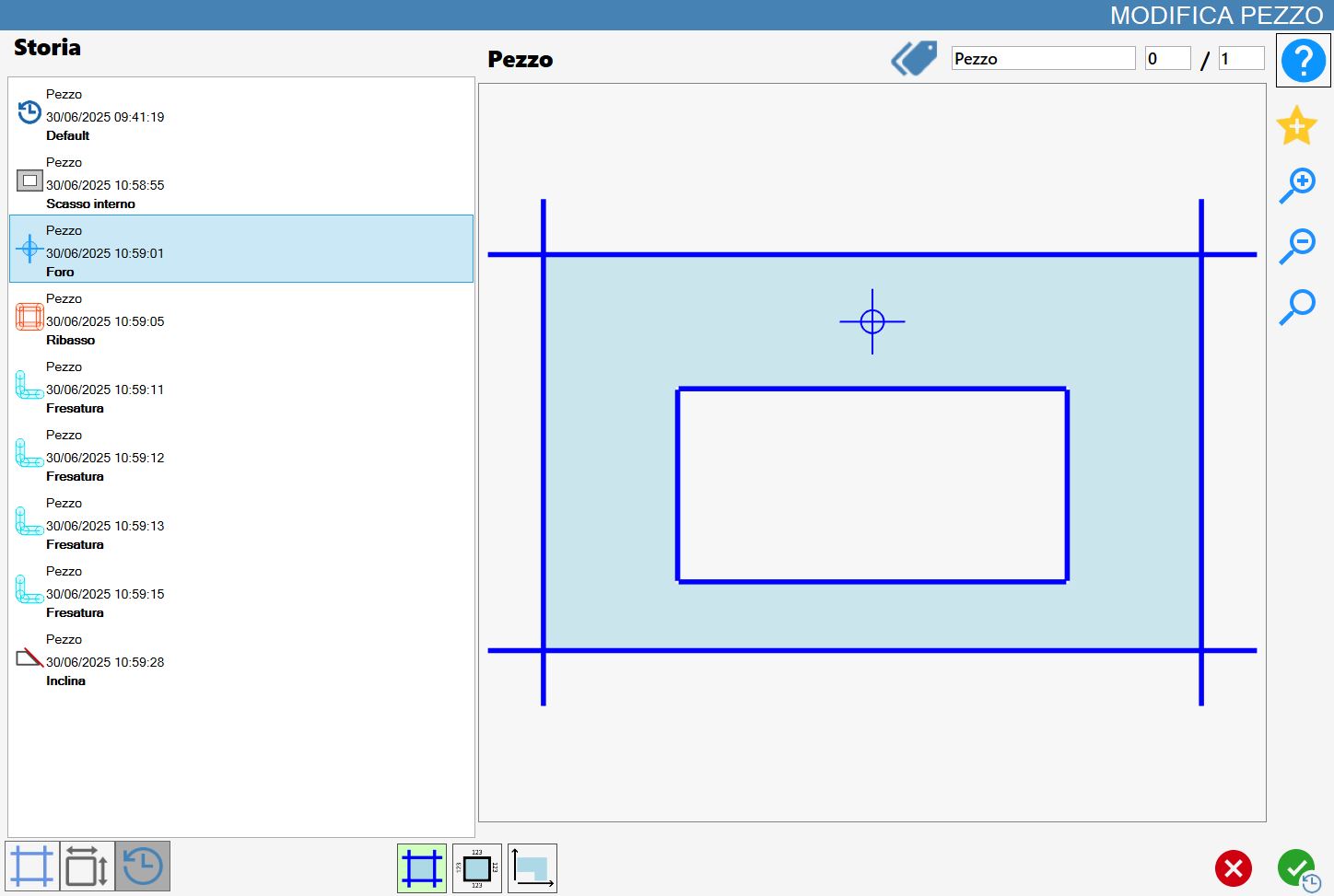

Selezionando una voce dal menu a sinistra, viene mostrata l’anteprima corrispondente al momento di applicazione della lavorazione.

Premere il tasto di conferma, farà si che il pezzo venga ripristinato allo stato selezionato. In questo modo, le modifiche successive a quella selezionata vengono rimosse.

Nella parte inferiore del pannello sono visualizzati tre pulsanti di utilità per la visualizzazione del pezzo nell’anteprima:

	Visualizza tagli Mostra i tagli sulla figura. È la visuale attiva di default.
	Visualizza misure Mostra le misure di ogni lato della figura.
	Visualizza angolo Mostra un angolo della figura con le rispettive misure.

Modifica Visuale

Questa modalità mette a disposizione dell’operatore alcuni pulsanti visibili solo nel momento in cui la “modifica visuale“ è abilitata.

Ognuno dei seguenti pulsanti abilita o disabilita uno dei seguenti elementi del pezzo:

	Tagli Mostra/nasconde la visualizzazione dei tagli con disco sull’anteprima.
	Fori Mostra/nasconde la visualizzazione dei fori.
	Fresature Mostra/nasconde la visualizzazione delle fresature.
	Ribassi Mostra/nasconde la visualizzazione dei ribassi.
	Frecce sui tagli Mostra/nasconde la visualizzazione delle frecce che indicano la direzione dei tagli con disco.
	Nome del pezzo Mostra/nasconde il nome del pezzo.
	Dynamic Tags Mostra/nasconde i dynamic tags del pezzo.
