DOC3.14.1 NESTING AUTOMATICO (OPZIONALE)

L'utilizzo del Nesting automatico è particolarmente utile quando i pezzi da elaborare sono tanti e le diverse combinazioni non sono più gestibili in modo semplice dall'uomo.

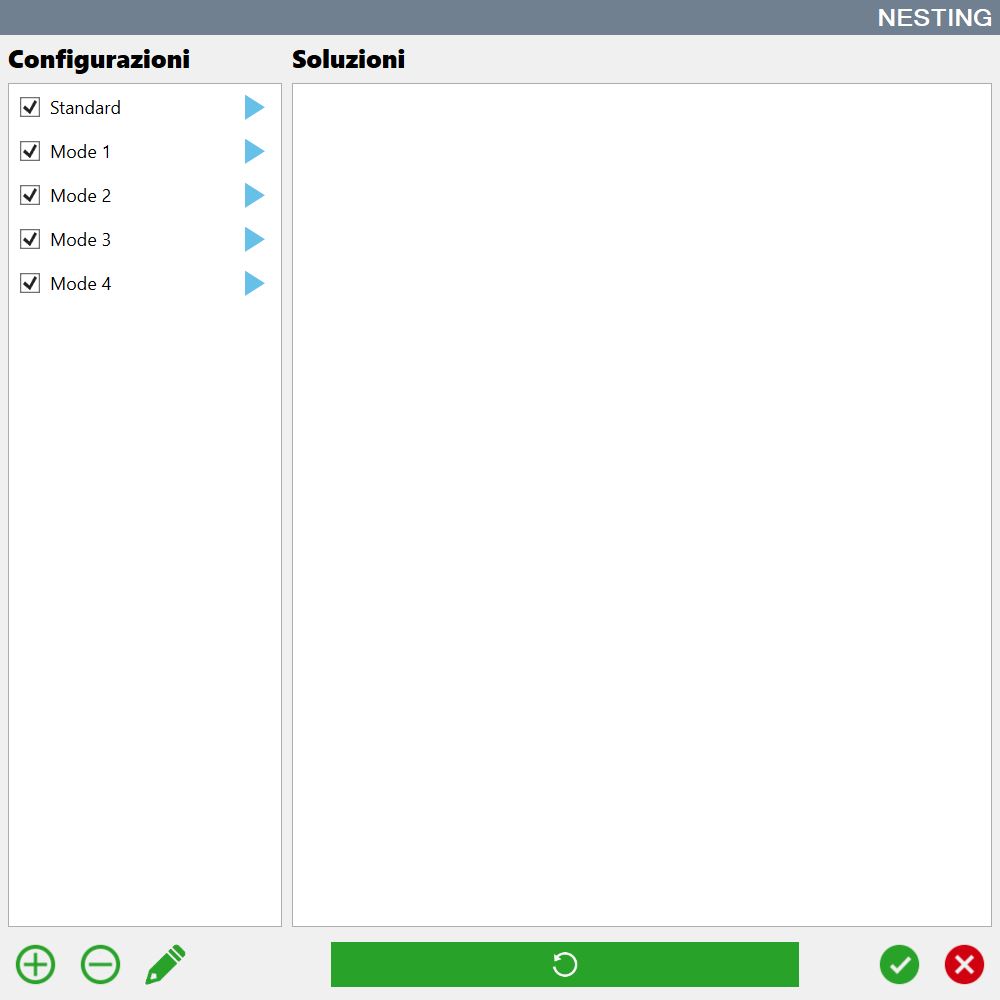

In base ai parametri impostati ci possono essere soluzioni diverse. Le stesse vengono mostrate a monitor e l'operatore può scegliere la configurazione preferita.

Pulsanti

	Aggiungi L’operatore può creare una configurazione.
	Elimina L’operatore può eliminare una configurazione.
	Modifica L’operatore può modificare una configurazione.
	Esecuzione Tutte le configurazioni vengono calcolate, ed i risultati inseriti nell’elenco di destra.

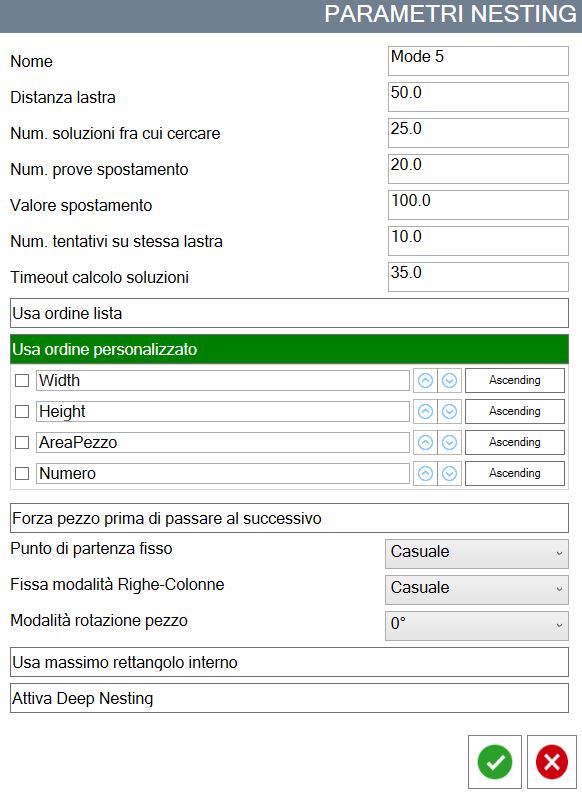

Modifica configurazione

Il Nesting automatico consente la personalizzazione dei parametri da utilizzare per il calcolo del posizionamento dei pezzi all’interno dell’area di lavoro legato ad una configurazione.
Infatti, in base alla tipologia dei pezzi da elaborare, ci possono essere strategie migliori e più performanti.

Nome	Nome della configurazione che appare nell’elenco.
Distanza lastra	Distanza che i pezzi devono mantenere dal bordo della lastra quando vengono posizionati.
Num. soluzioni fra cui cercare	Numero di soluzioni calcolate dal Nesting. Tra tutte quelle calcolate viene scelta la migliore.
Num. prove spostamento	Numero di prove eseguite spostando il pezzo se non entra nel perimetro della lastra.
Valore spostamento	Valore di cui spostare il pezzo per tentare di inserirlo all’interno del perimetro della lastra.
Num. tentativi su stessa lastra	Numero di tentativi per poter inserire il pezzo all’interno dello stesso perimetro nel caso in cui non entra.
Timeout calcolo soluzioni	Tempo massimo che viene concesso per il calcolo di ogni soluzione singolarmente.
Usa ordine lista	Impone di provare a posizionare i pezzi all’interno del perimetro seguendo l’ordine in cui si trovano nella lista dei pezzi.
Usa ordine personalizzato	Permette di scegliere l’ordine con cui provare a posizionare i pezzi all’interno del perimetro della lastra in base ad alcune loro proprietà. Per attivare un criterio di ordinamento, abilitare la spunta corrispondente. I criteri vengono rispettati dall’alto verso il basso. Ciò significa che i pezzi vengono ordinati secondo il primo criterio. Se due o più pezzi possiedono lo stesso valore per la proprietà collegata al primo criterio, verranno ordinati secondo il criterio successivo. E così a seguire per ogni criterio della lista. Per ogni criterio è possibile decidere se utilizzare un ordinamento crescente o decrescente.
Forza pezzo prima di passare al successivo	Permette di scegliere se provare a posizionare il pezzo in posti diversi all’interno del perimetro della lastra, oppure passare al collocamento del successivo senza ulteriori tentativi.
Punto di partenza fisso	Permette di scegliere il punto del perimetro da cui iniziare ad inserire i pezzi.
Fissa modalità righe - colonne	Permette di scegliere se durante l’inserimento dei pezzi si deve mantenere una logica affinchè risultino disposti su righe, su colonne o casualmente.
Modalità rotazione pezzo	Permette di scegliere la logica con cui è possibile ruotare i pezzi per le prove di inserimento all’interno del perimetro della lastra.
Usa massimo rettangolo interno	Se abilitato, i pezzi verranno inseriti all’interno del rettangolo di area maggiore contenuto all’interno del perimetro. Altrimenti, il Nesting proverà a disporre i pezzi su tutta la superficie disponibile del perimetro.
Attiva Deep Nesting	Se disabilitato, i pezzi vengono inseriti sulla lastra in modo da ottimizzare l’utilizzo del sistema di movimentazione del materiale con ventose per la risoluzione delle collisioni. Se abilitato, permette di cercare combinazioni di pezzi più complesse, la cui disposizione potrebbe però collidere con l’utilizzo del sistema di movimentazione.

Esecuzione Nesting

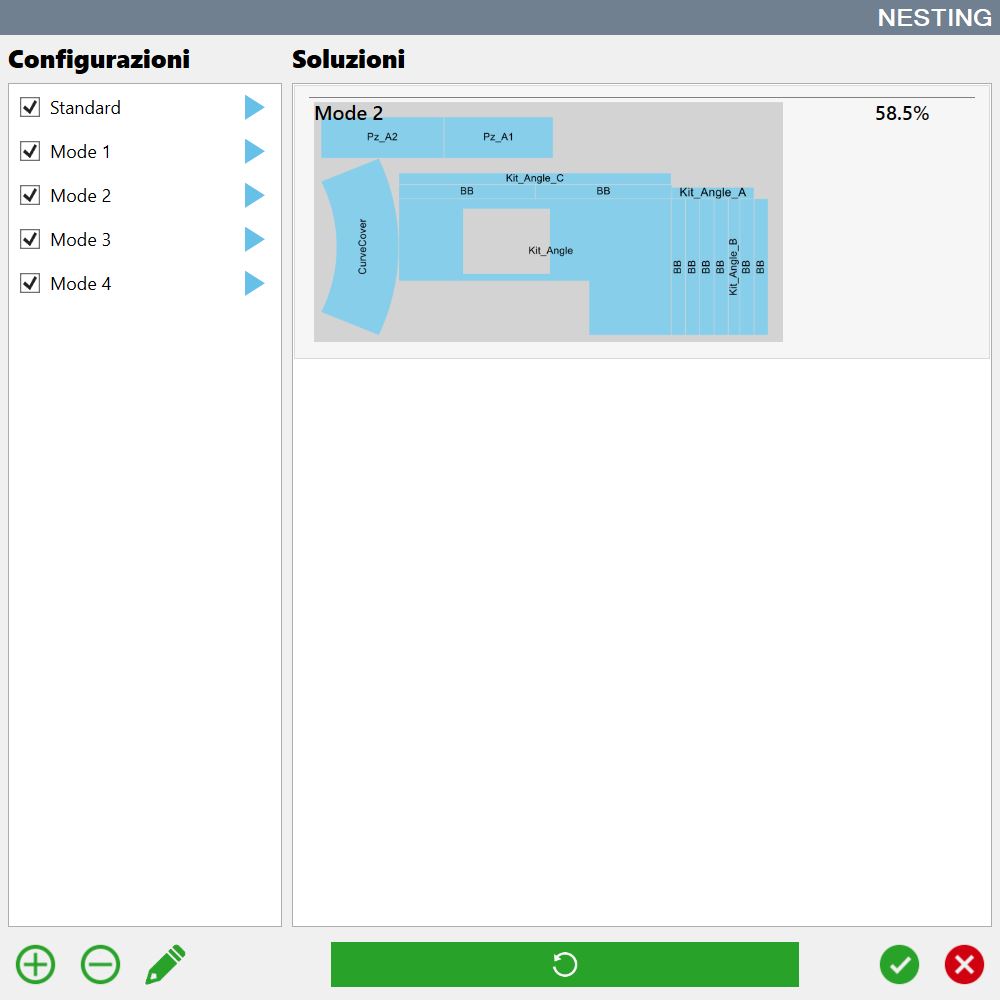

Premendo la freccia azzurra presente a fianco di ciascuna voce dell’elenco, verrà calcolato il Nesting utilizzando quella configurazione.
Un’anteprima del risultato verrà inserita nella sezione di destra. Viene mostrata la disposizione dei pezzi all’interno del perimetro e la percentuale di area della lastra che viene ricoperta dai pezzi.

Se la disposizione dei pezzi non soddisfa, è possibile premere nuovamente la freccia azzurra per ricalcolare il risultato.

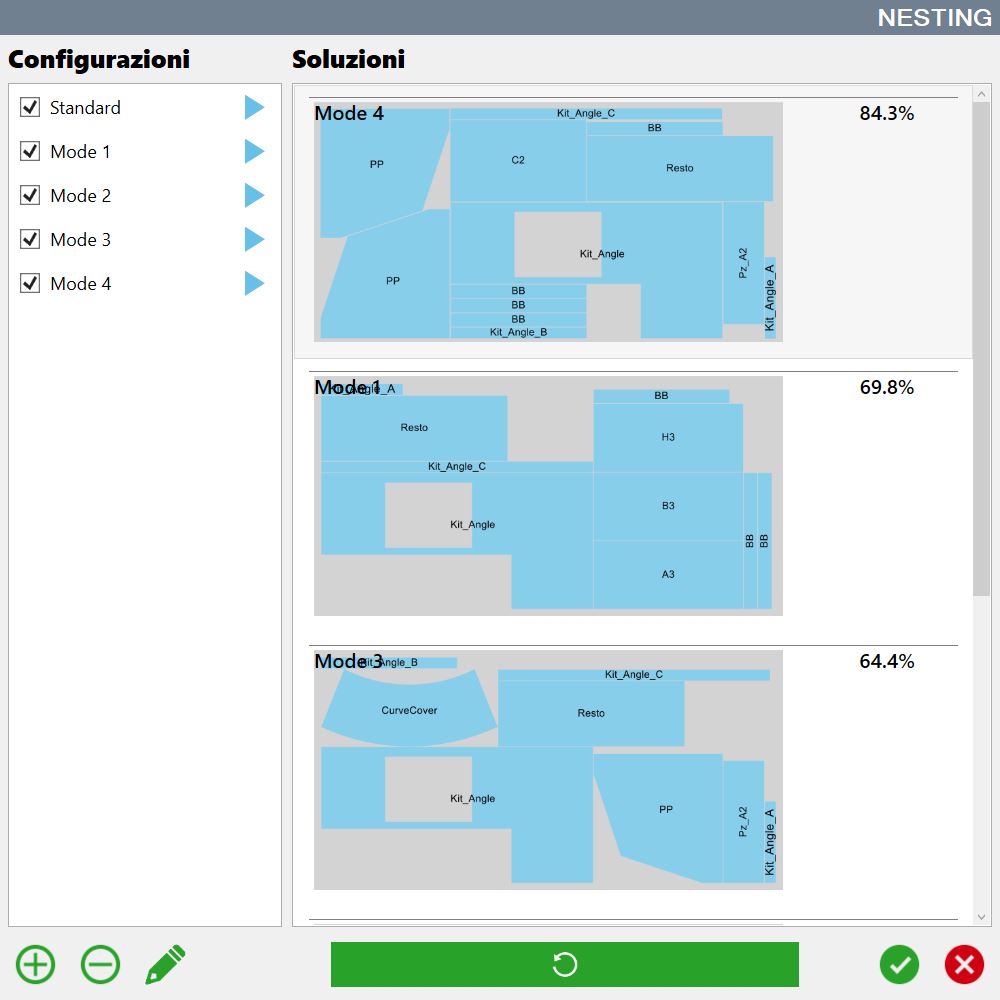

Dopo aver eseguito tutte le configurazioni di Nesting, i risultati vengono disposti in modo da mostrare prima quelli che consentono di occupare la maggior superficie della lastra.

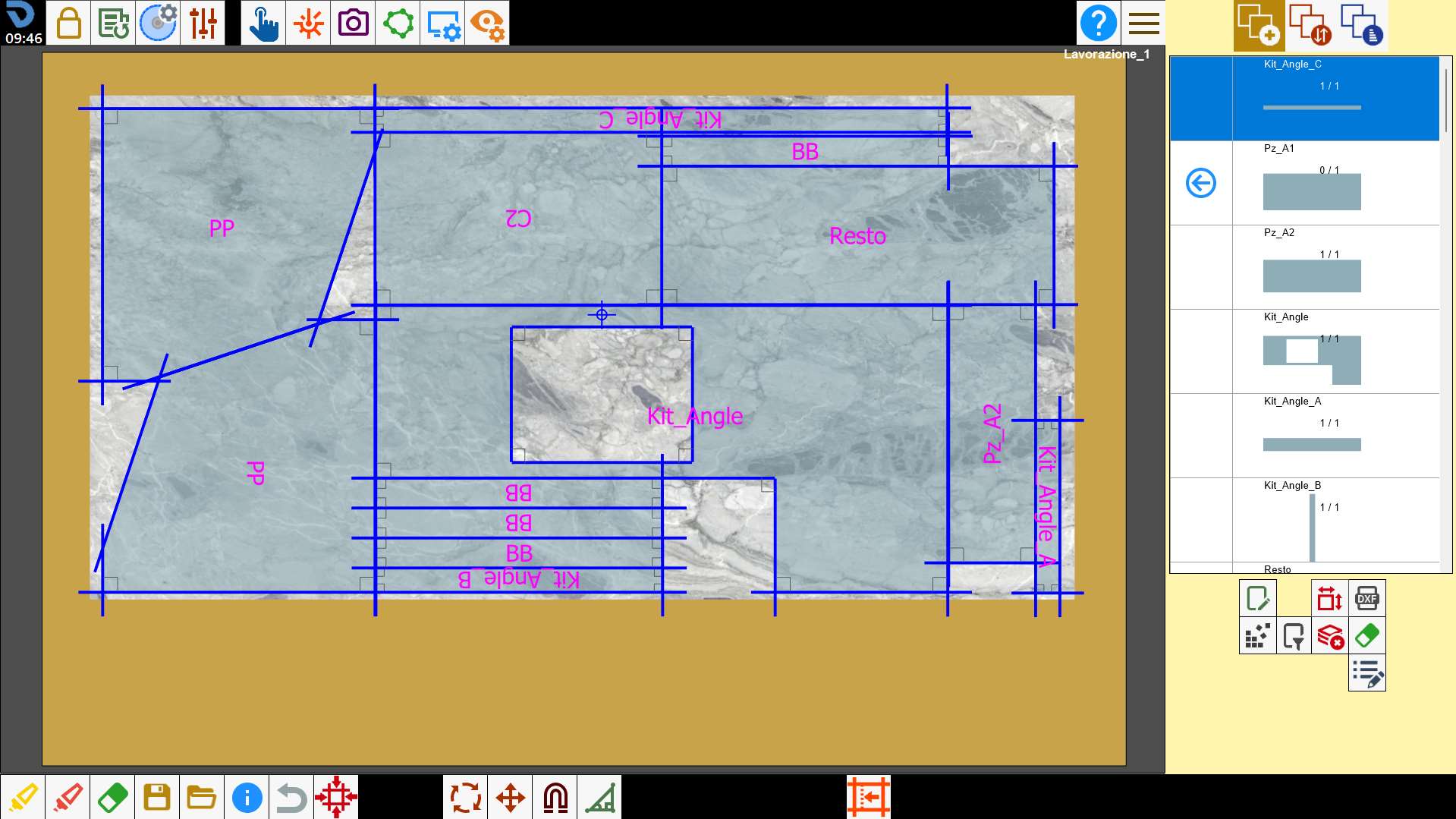

Una volta scelta la configurazione che si preferisce, premere il tasto di conferma ed i pezzi verranno posizionati sulla lastra secondo la disposizione scelta. La posizione dei pezzi sull’area di lavoro rimane modificabile dall'operatore.

NOTA

I pezzi vengono inseriti sulla lastra considerando poi l'utilizzo del sistema di movimentazione del materiale con ventose per la risoluzione delle collisioni fra i pezzi e considerando i difetti segnati sulla lastra stessa.
