DOC3.15.2 TAGLIO INCLINATO

Tramite questa funzione, l’operatore può inclinare un lato del pezzo selezionato.


Pulsanti


Direzione squadra positiva
Permette all’operatore di creare un taglio con inclinazione positiva di valore indicato nella casella si testo sottostante.


Direzione squadra negativa
Permette all’operatore di creare un taglio con inclinazione negativa di valore indicato nella casella si testo sottostante.

Esecuzione della lavorazione

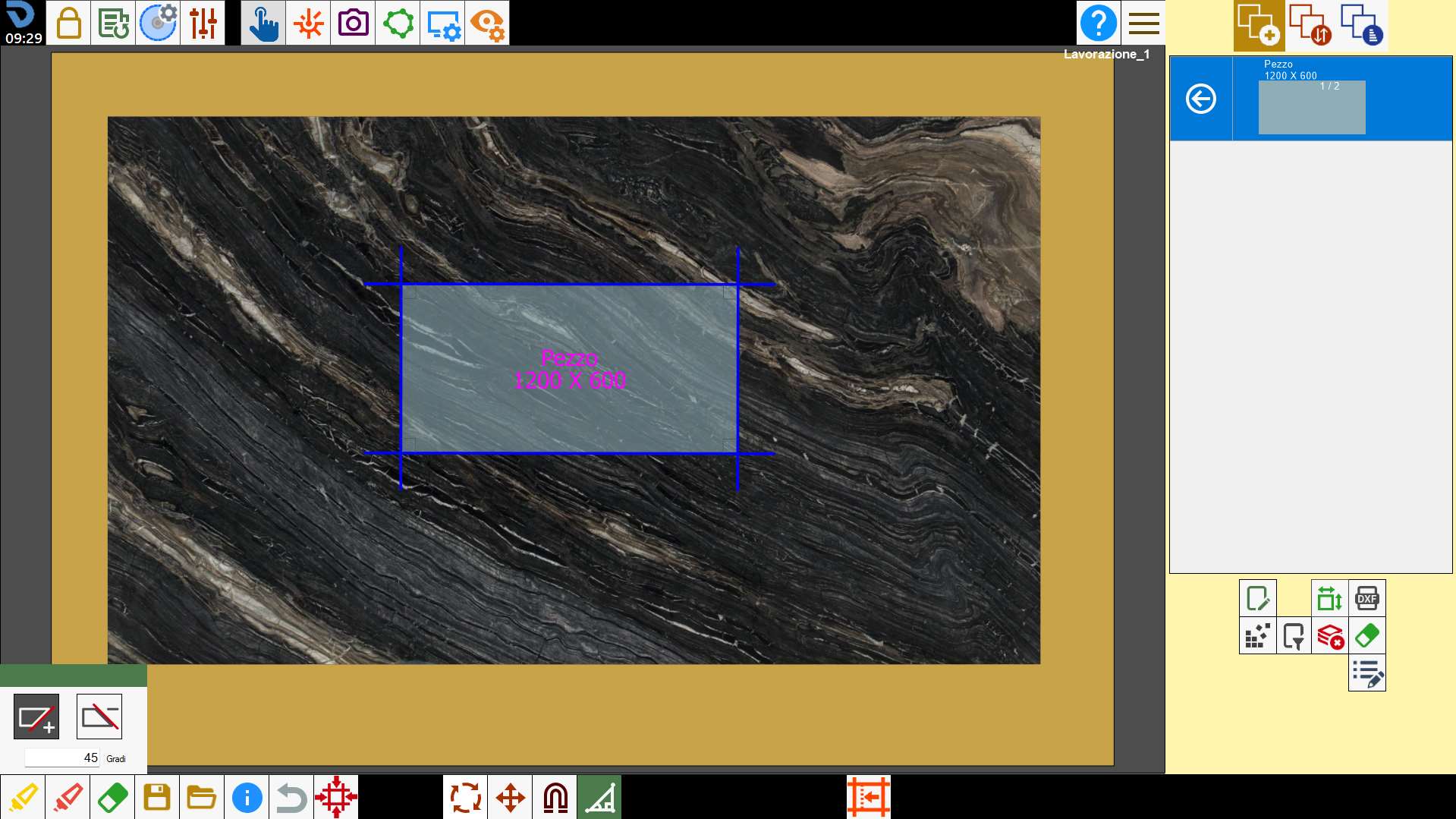

Applichiamo un taglio inclinato di _45_ al pezzo selezionato.
Si seleziona il pulsante con il _ e si inserisce il numero 45 nella casellina sottostante.

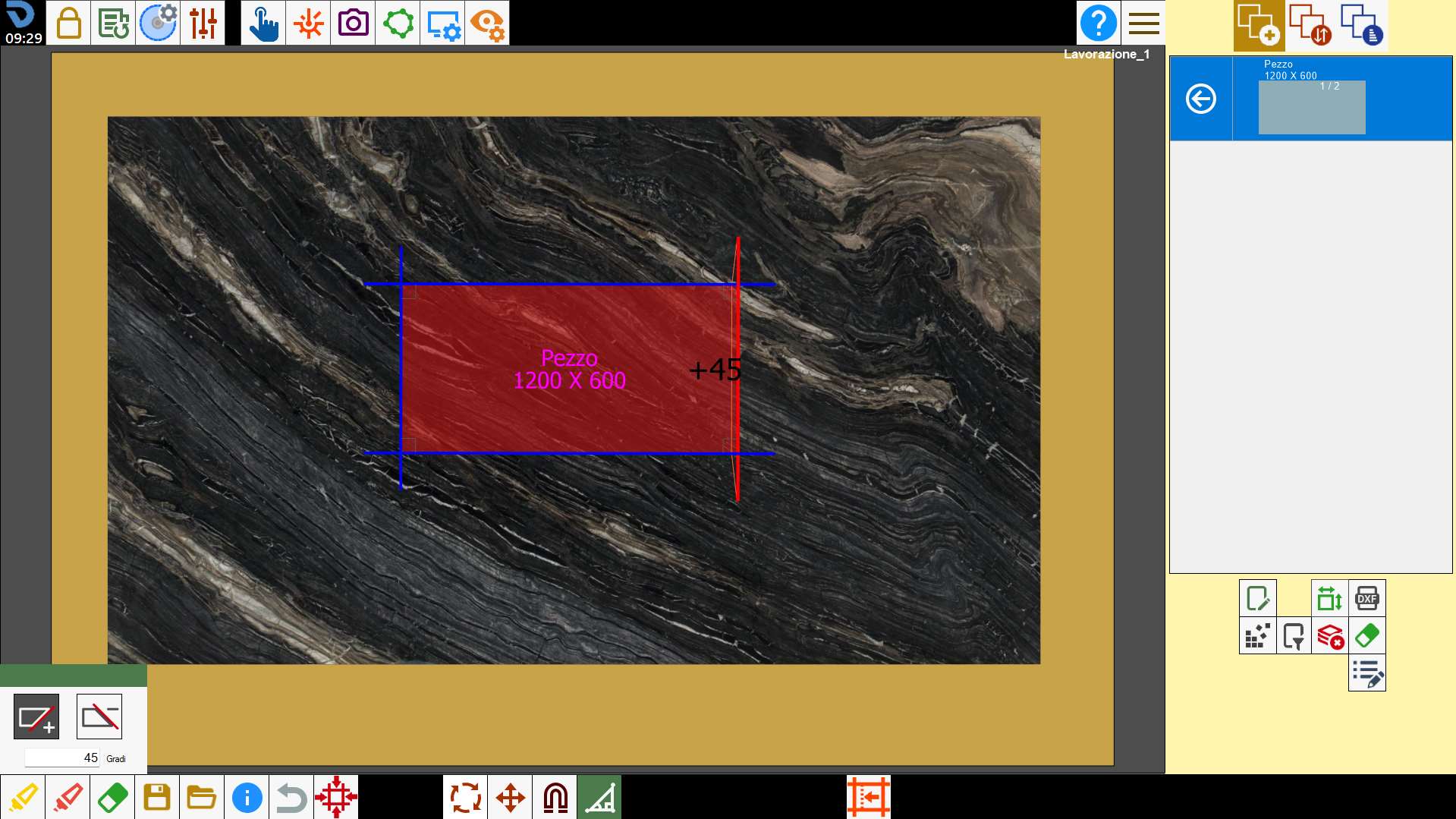

Si va a selezionare il lato del pezzo a cui si vuole applicare questo taglio inclinato, una volta selezionato si crea in automatico il taglio inclinato.


ATTENZIONE!

Questa modifica non si applica ai pezzi dell’elenco appartenenti alla stessa riga del pezzo modificato.

Comandi rapidi

Cliccando con il tasto destro del mouse sul taglio di un pezzo all’interno dell'area di lavoro, appare una finestra con comandi che consentono di modificarne l’inclinazione.


ATTENZIONE!

Questi pulsanti consento esclusivamente l’inclinazione del lato rispettivamente a 45 e -45_.

;
