DOC3.17 CARICA LAVORAZIONE

Questa funzione permette di caricare una lavorazione precedentemente salvata su Parametrix.

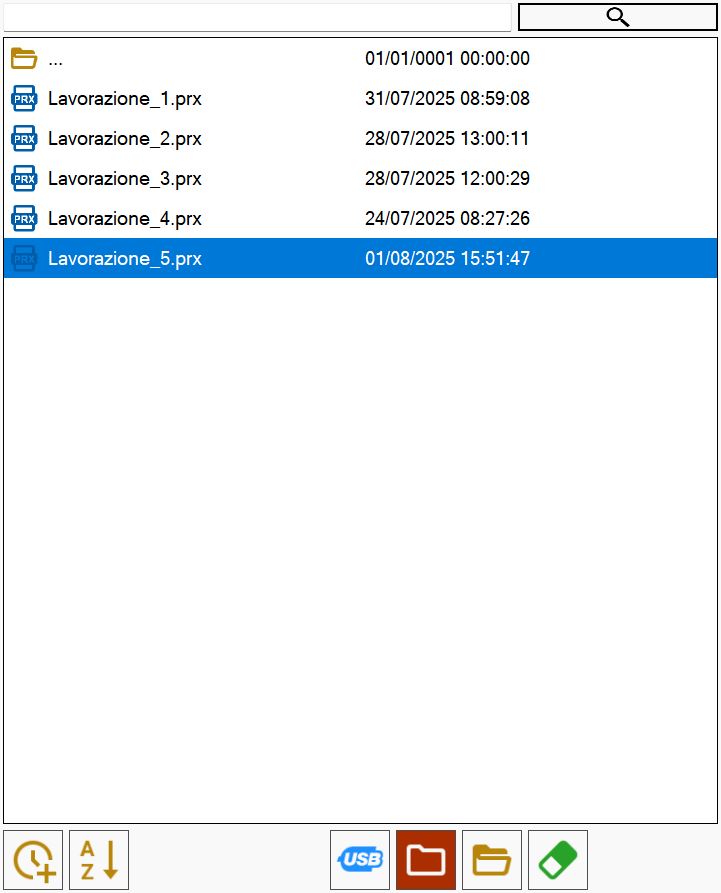

Lista dei pezzi

Nella sezione di sinistra è collocato l’elenco dei file di stato che è possibile caricare.


Pulsanti


Ordinamento per data
Ordina i file presenti nella lista in base alla data di creazione. Di default vengono ordinati dal più recente al più vecchio. Premendo nuovamente il pulsante, i file verranno ordinati dal più vecchio al più recente. Si può ripetere l’operazione più volte, cambiando l’ordinamento.


Ordinamento per nome
Ordina i file presenti nella lista in base al nome. Premendo il pulsante si sceglie se i file devono essere ordinati in modo crescente o decrescente.


Memoria USB
Permette di accedere alla memoria USB inserita sul PC, navigarne le cartelle, e visualizzarne i file.


Cartella di lavoro
Accesso rapido alla cartella di lavoro del PC.


Esplora cartelle
Attraverso questo pulsante, è possibile esplorare tutte le cartelle del PC.


Elimina file
Permette di passare alla modalità “Elimina file“. In questa modalità, apparirà l’icona di una gomma a sinistra del nome di ciascun file contenuto nella lista.
Selezionare un file, in questo caso, lo cancella definitivamente.


Cerca file
Permette di cercare tra i file all’interno della cartella che contengono il testo inserito nella casella a fianco.

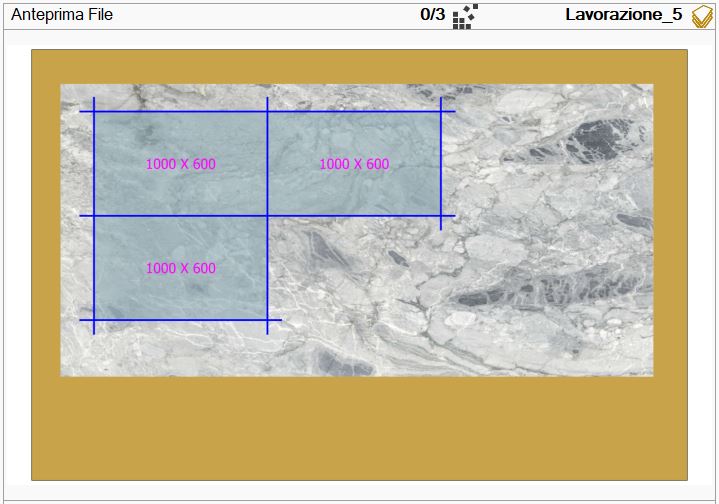

Anteprima

In questa sezione viene mostrata un’anteprima del file selezionato tra quelli dell’elenco.

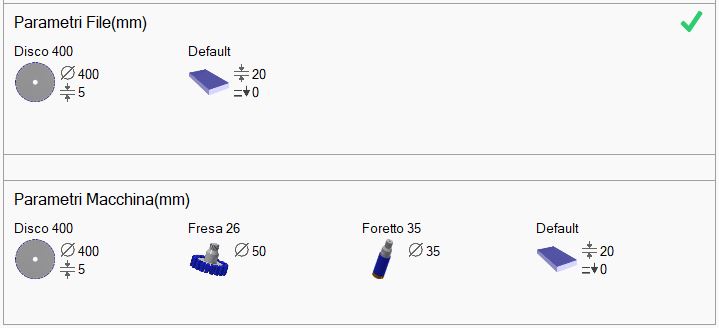

Sotto l’anteprima vengono mostrati i parametri della lastra e degli utensili del file selezionato e della macchina, rispettivamente collocati nella sezione superiore ed inferiore.


ATTENZIONE!

Per aprire completamente una lavorazione i parametri dei file devono essere identici ai parametri macchina.

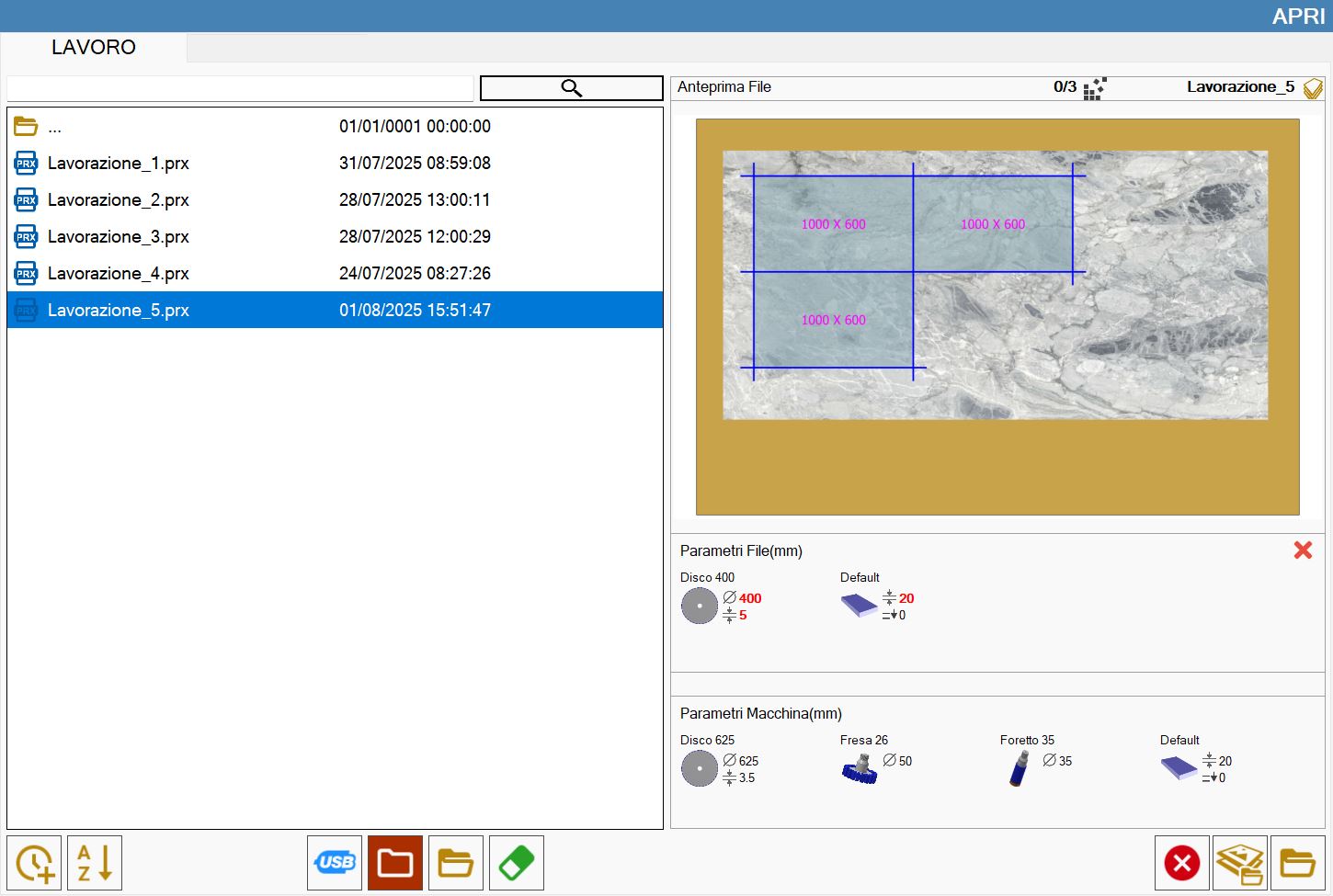

In caso contrario, vengono evidenziati in rosso i parametri file diversi da quelli macchina.
Se i parametri non sono uguali la lavorazione si apre in maniera parziale, solo disposizione pezzi. Un messaggio avverte l’utente che le modifiche ai tagli non possono essere eseguite.


Altri pulsanti


Slab Matching
Consente di posizionare i pezzi nell’installazione dell’ufficio di Parametrix utilizzando un’immagine della lastra, quindi riallineare il perimetro e i pezzi con la posizione effettiva della stessa lastra posizionata sul banco di lavoro della macchina.


Carica stato
Permette di caricare lo stato salvato nel file selezionato.

Come caricare uno stato

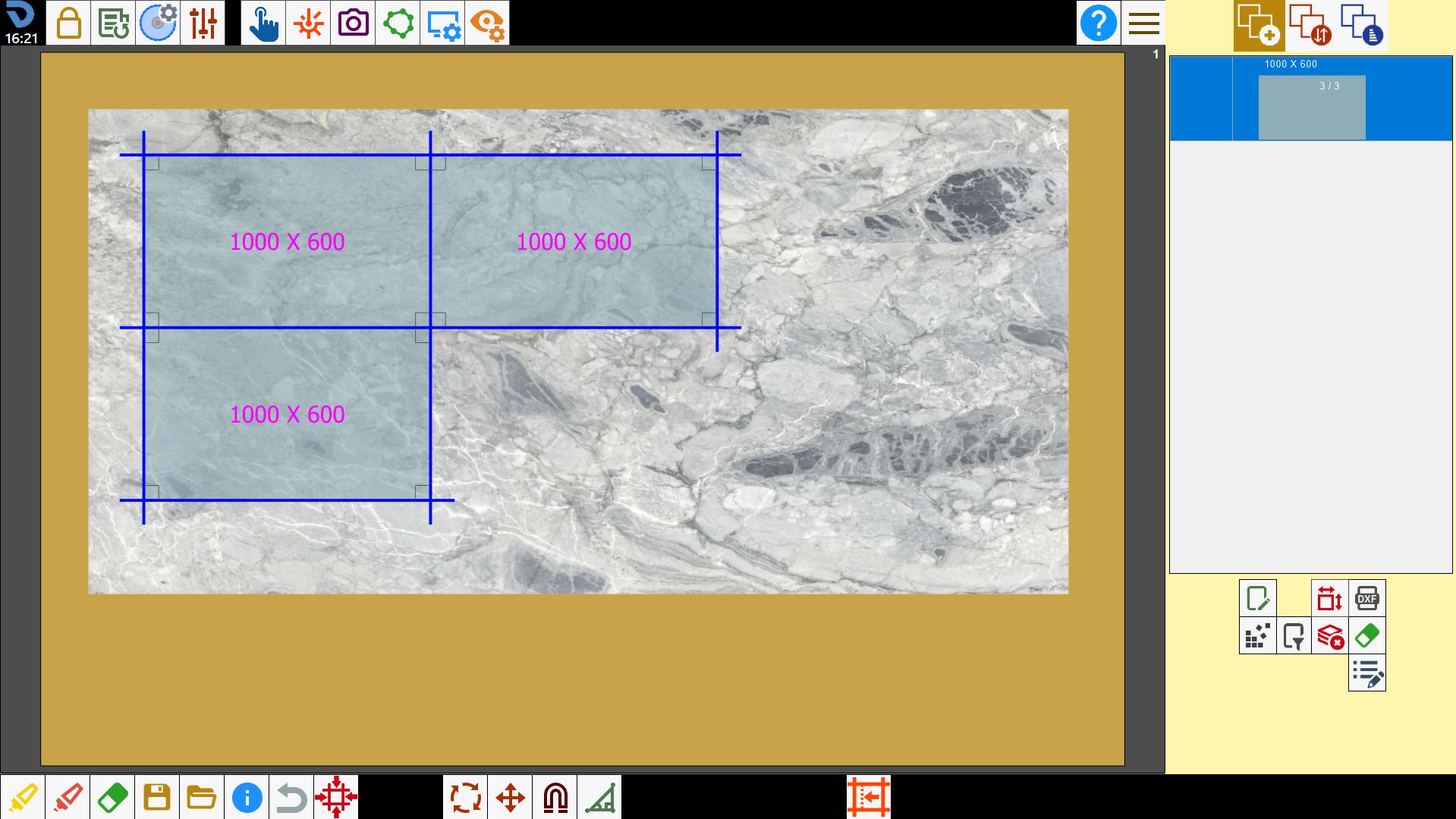

Dalla pagina principale, accedere al pannello per il caricamento di uno stato.

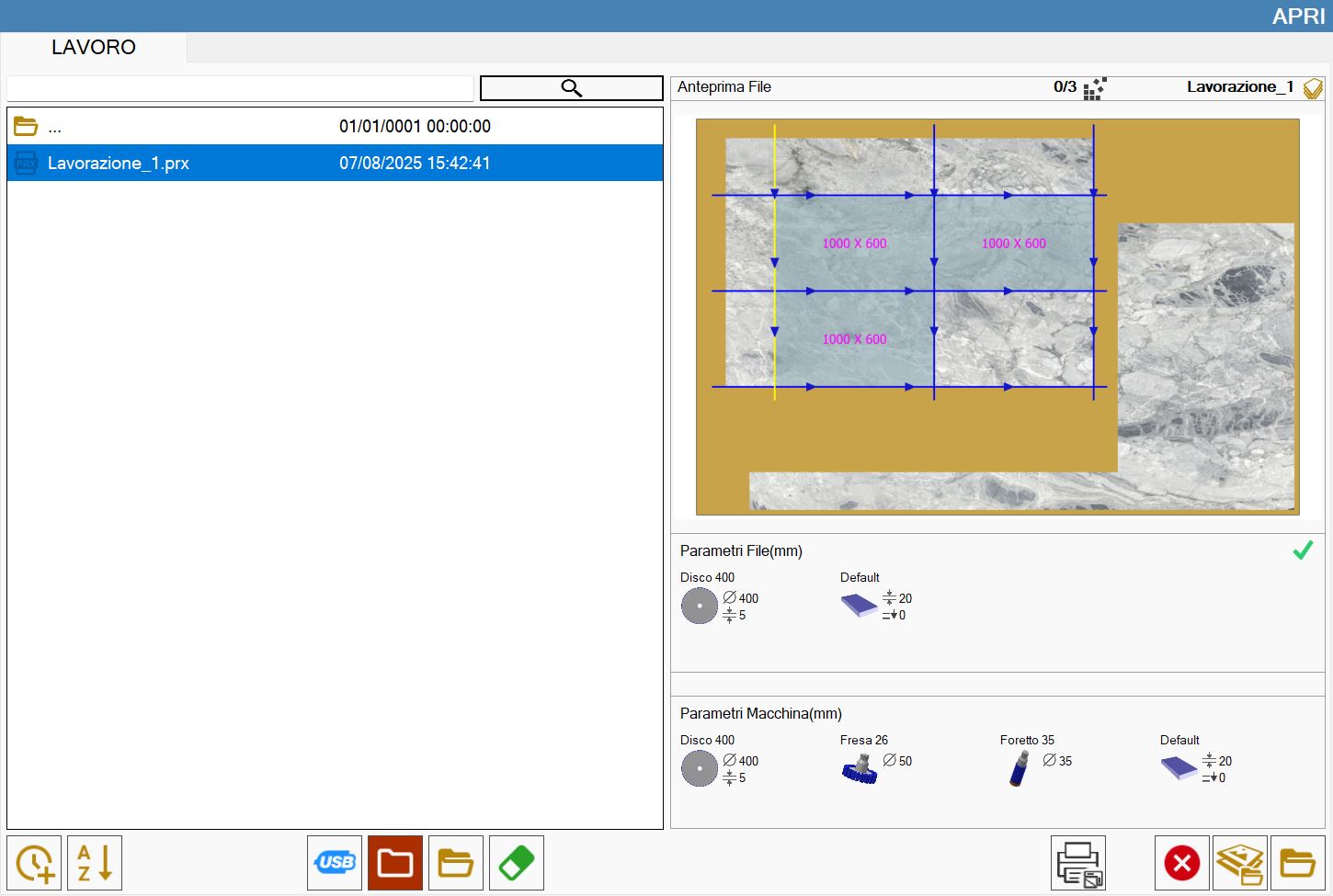

Quindi, selezionare il file relativo alla lavorazione che si vuole riprodurre.

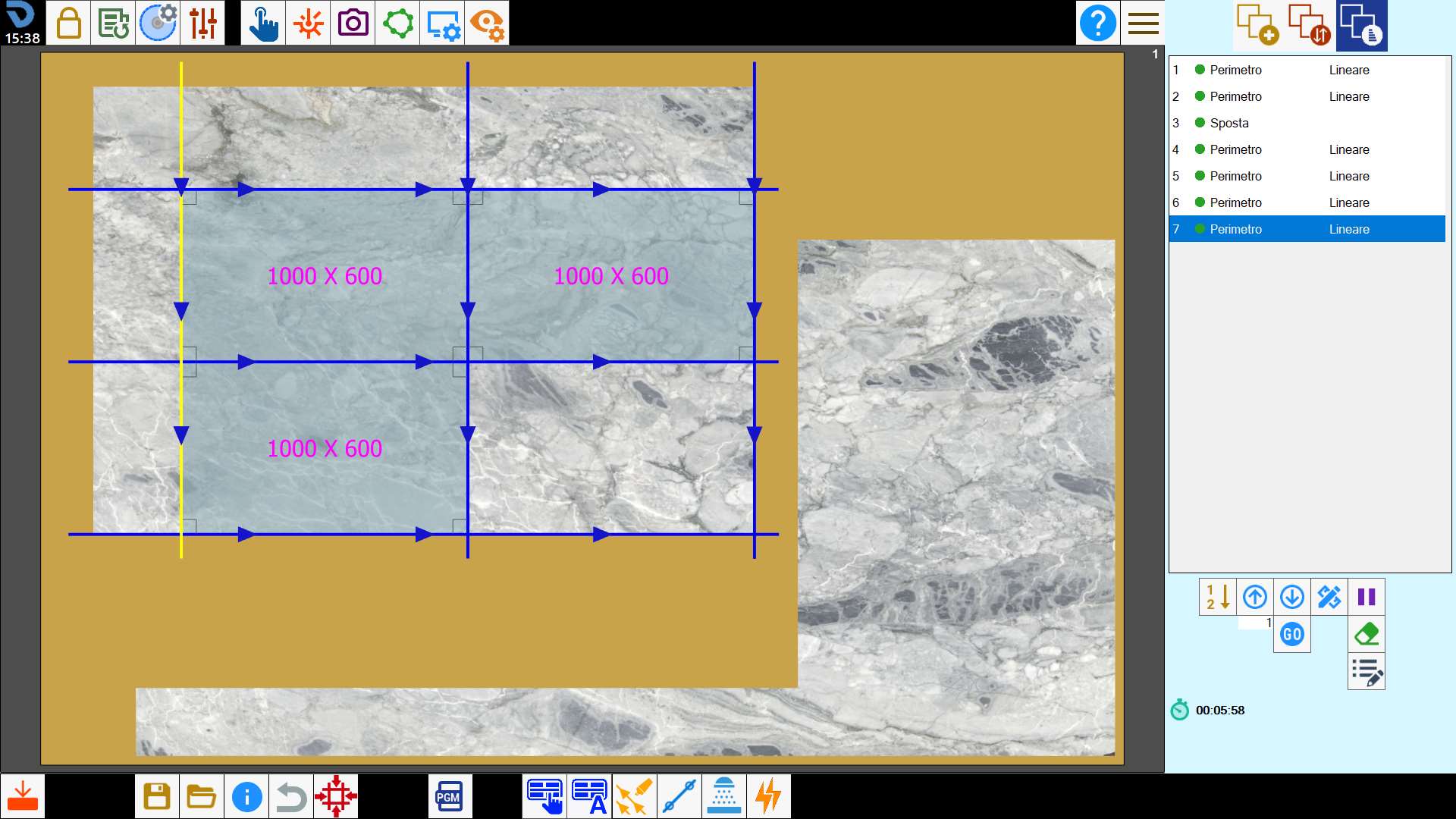

Dopo la conferma, verranno creati i pezzi ed inseriti all’interno dell’area di lavoro con tutte le operazioni che gli sono state applicate.


Allo stesso modo è possibile caricare una lavorazione programmata precedentemente con tutte le operazioni svolte.


Questa funzionalità viene utilizzata per ricaricare in macchina una lavorazione salvata in precedenza.

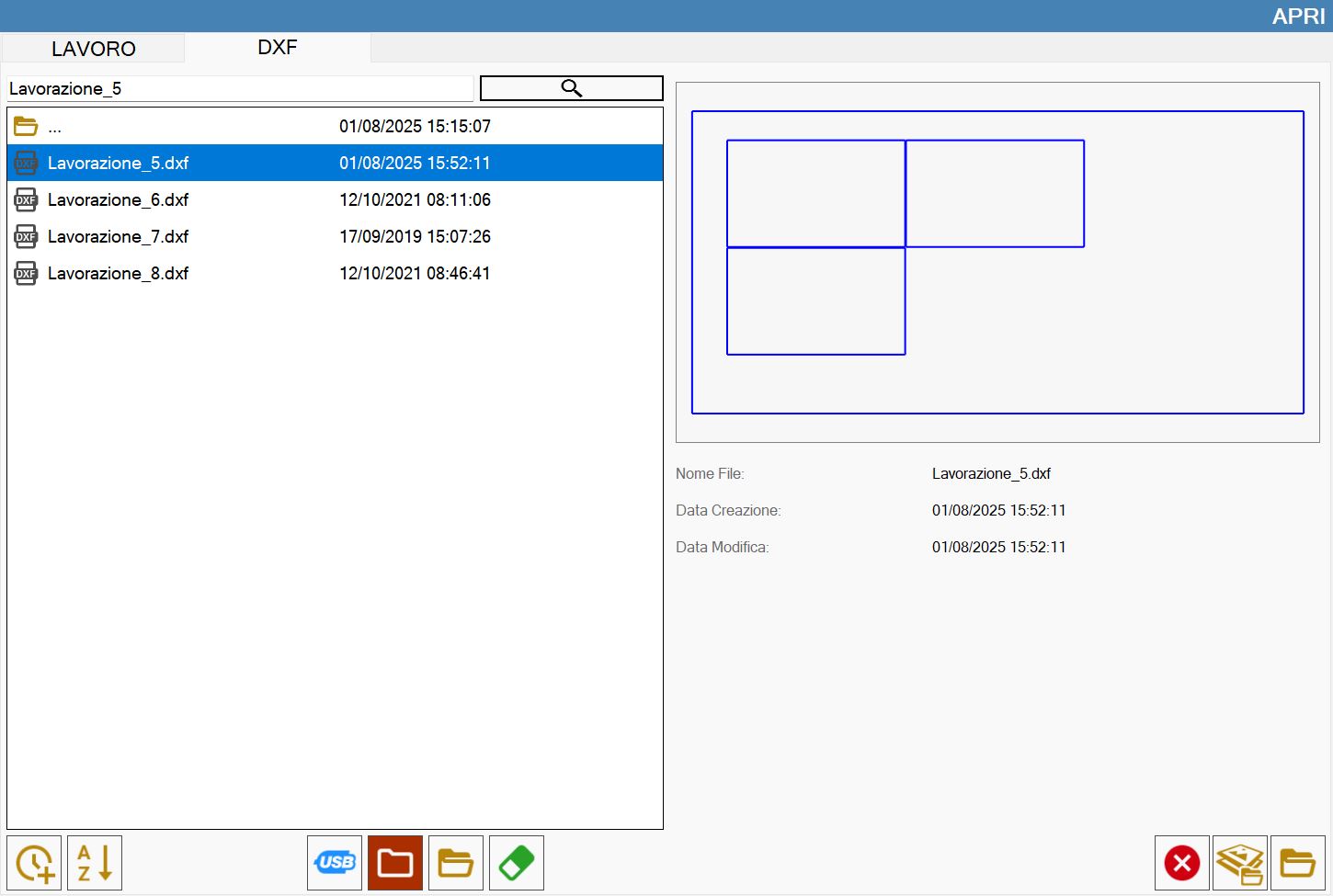

Importa DXF (Opzionale)

Questa funzione permette di caricare lo stato di una lavorazione salvata su un file DXF.


;
