Permette di controllare la posizione del pezzo nell’area di lavoro rispetto alla posizione in macchina. Quando si attiva “Macchina su taglio” si seleziona un taglio sul video e la macchina si muove nella posizione relativa.
Questa operazione è utile quando si vuole controllare se un taglio sta dentro il materiale.
Esecuzione

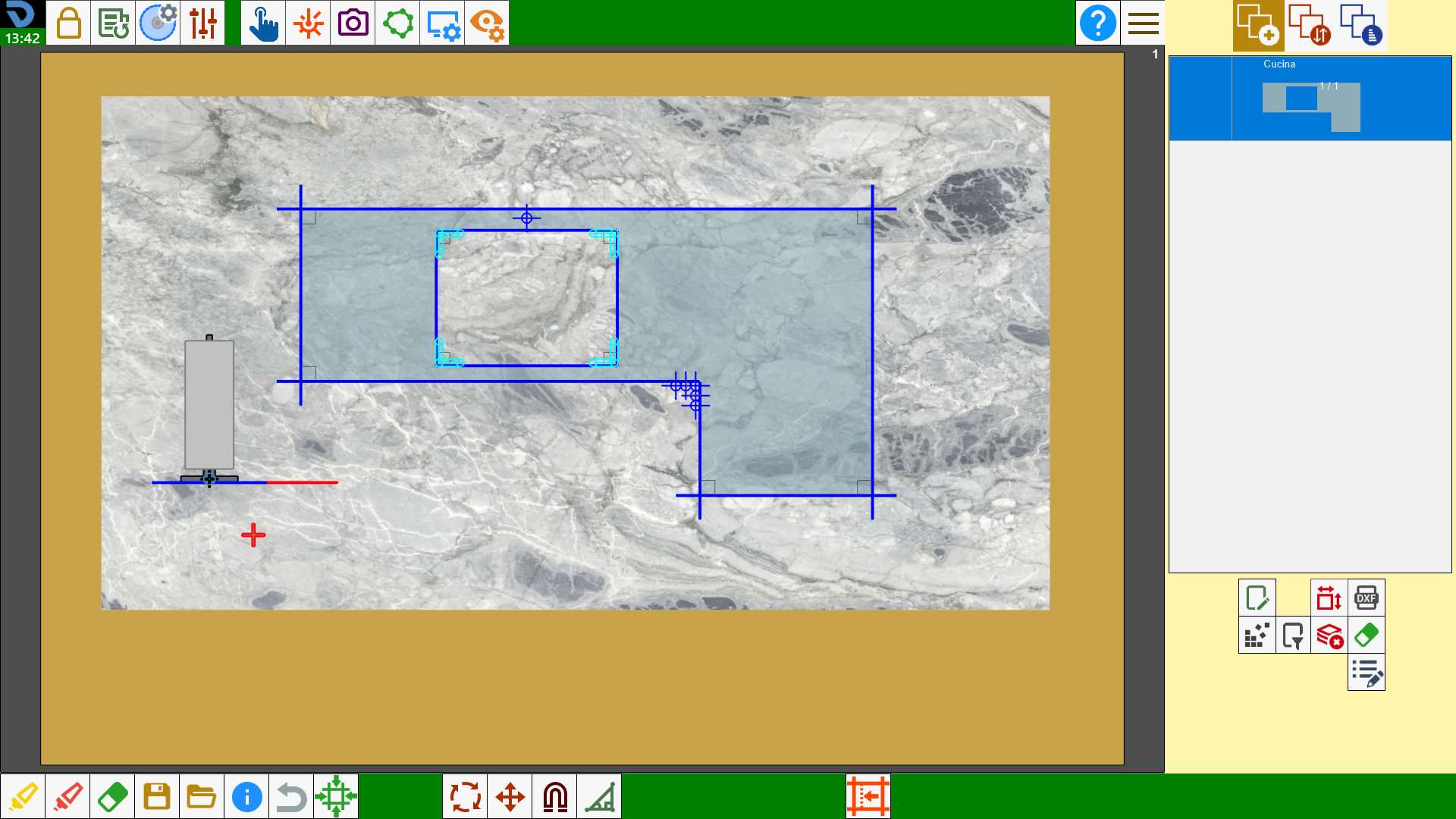

Premendo sul pulsante viene visualizzata la macchina sull’area di lavoro.
Premendo su uno dei tagli, la macchina si muoverà in modo tale da posizionare il centro del disco sull’estremo del taglio più vicino al punto selezionato.
Modalità avanzata (Opzionale)
La modalità avanzata permette di collocare elementi diversi della macchina sul punto selezionato.
Attivando la funzionalità, apparirà il pannello seguente:
 | Allineamento centro disco |
 | Allineamento laser a croce |
 | Allineamento secondo utensile |
 | Allineamento tool plus |
Il quarto e ultimo pulsante del pannellino sarà visibile solo se in macchina è presente il “tool plus”.

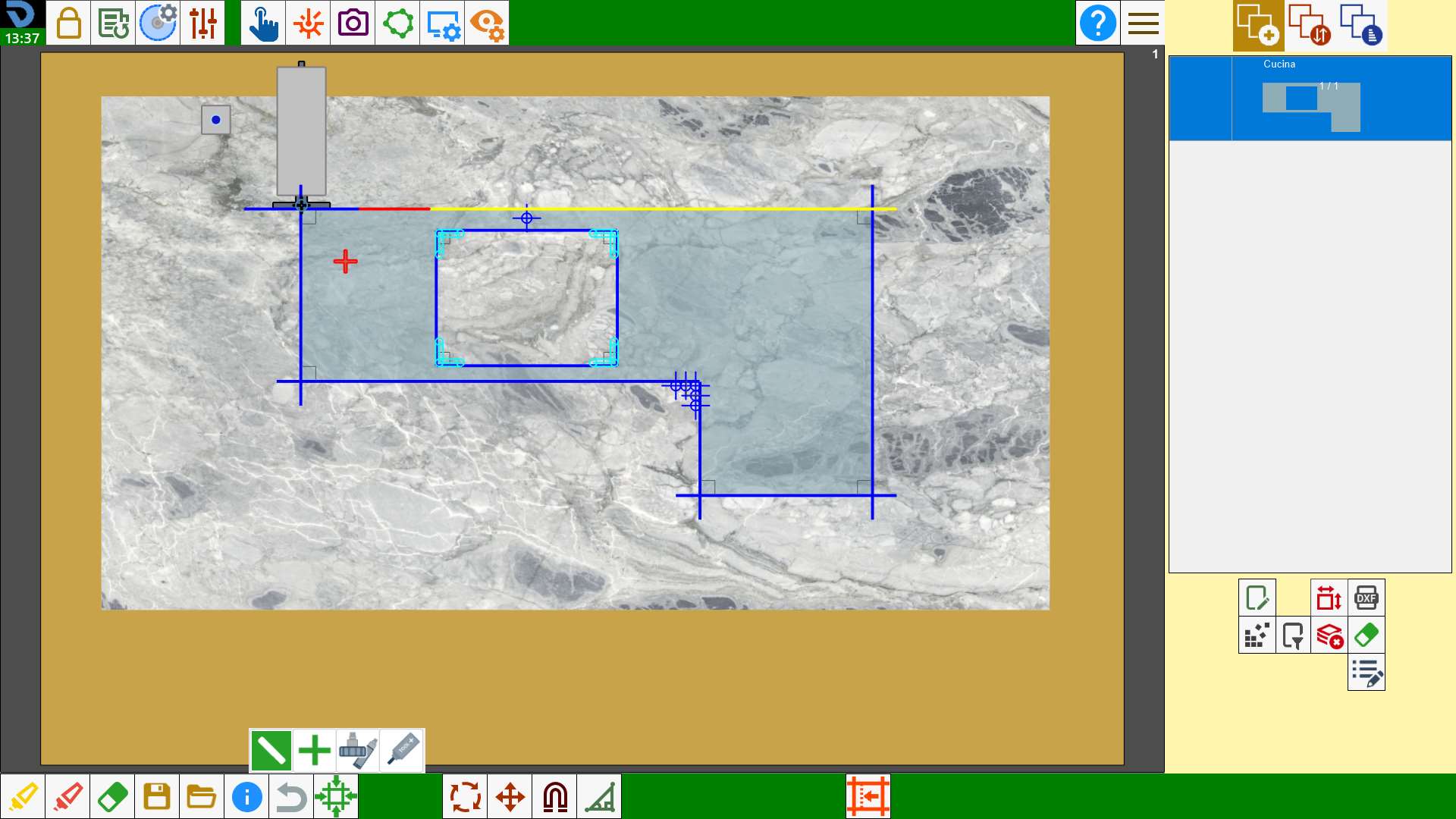

Allineamento centro disco
Equivale alla modalità standard. La macchina si sposta in modo tale da posizionare il centro del disco sull’estremo del taglio più vicino al punto selezionato.

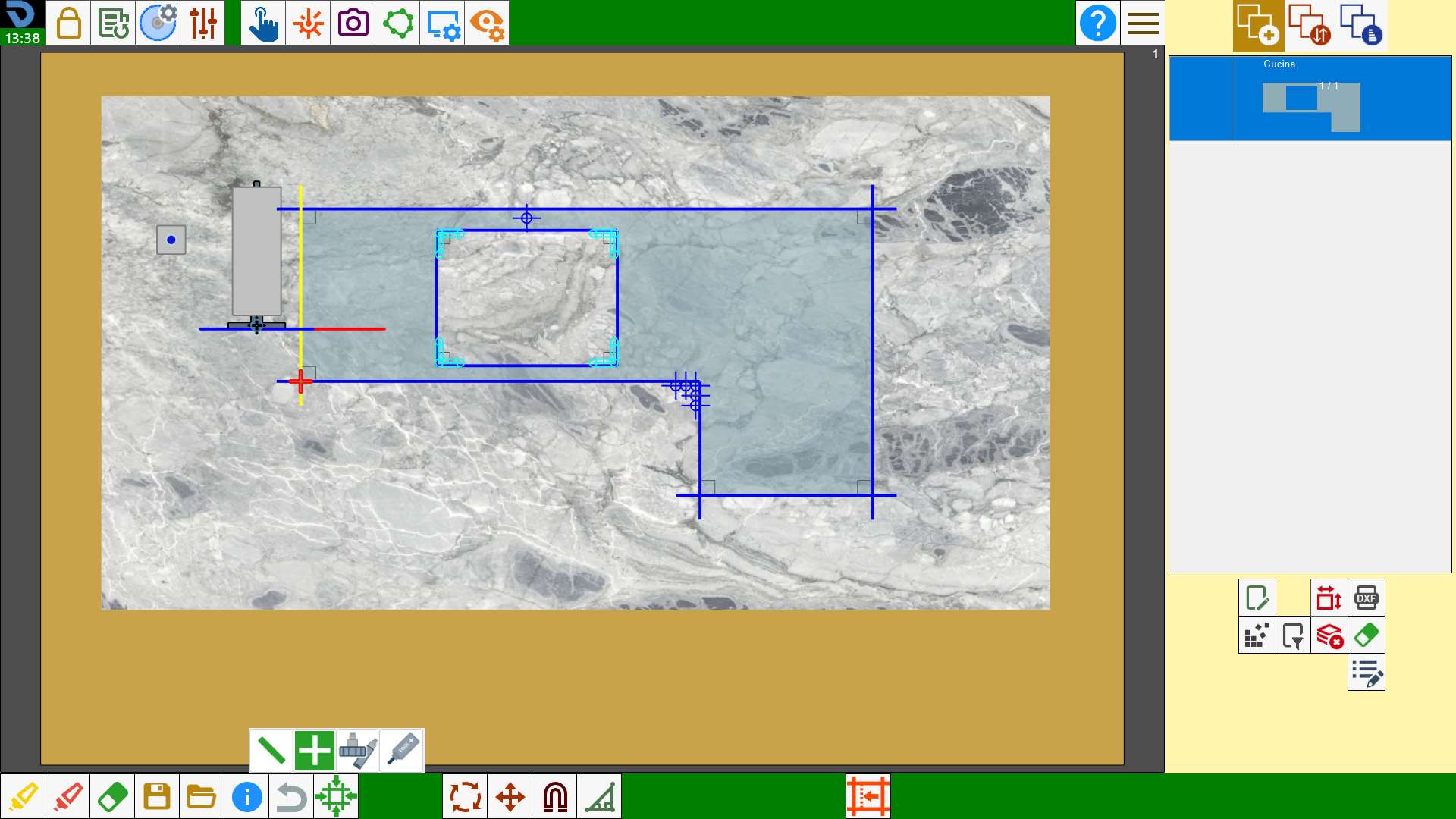

Allineamento laser a croce
La macchina si sposta in modo tale da posizionare il puntatore del laser a croce sull’estremo del taglio più vicino al punto selezionato.

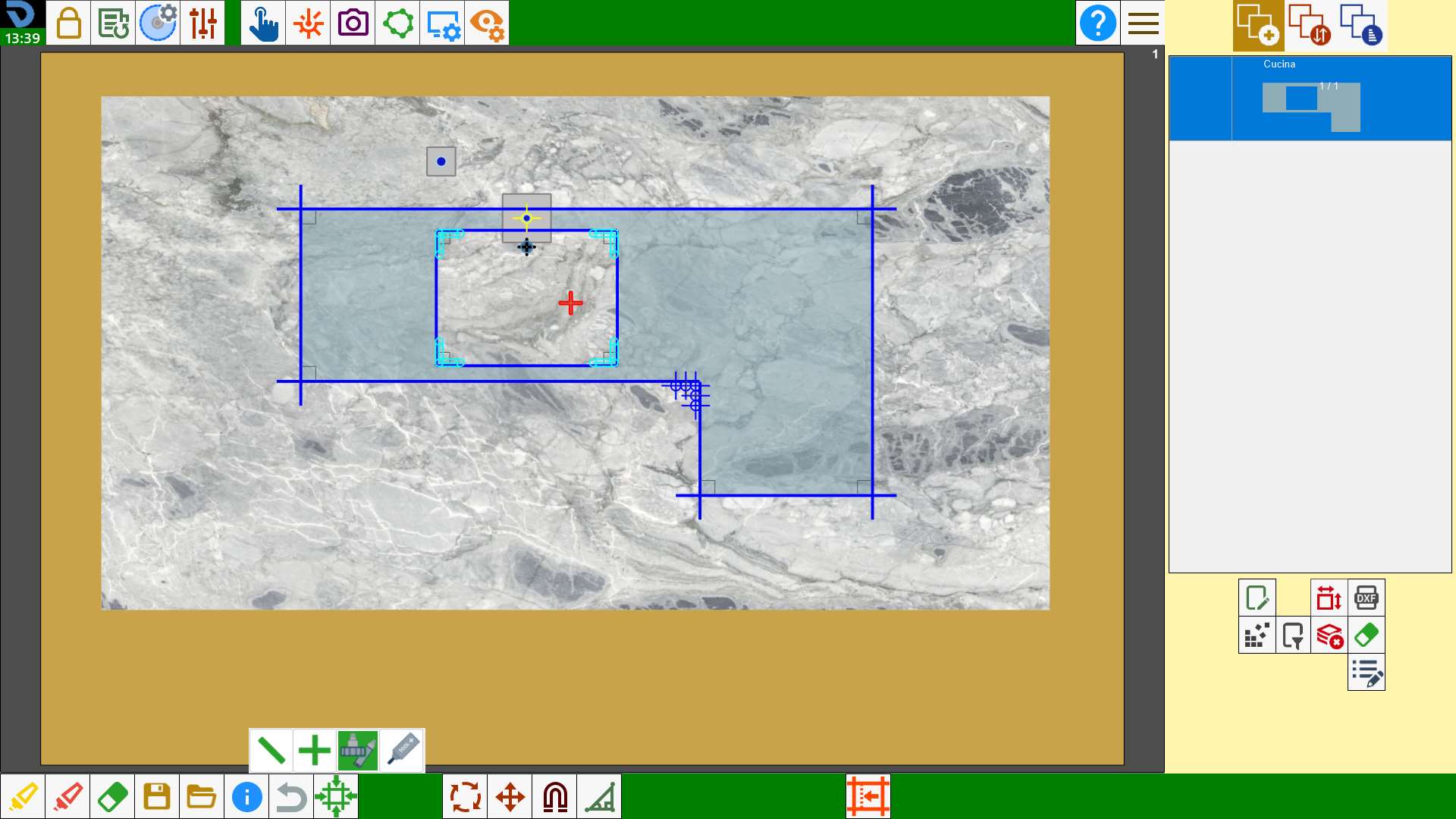

Allineamento fresa o foretto
La macchina si sposta in modo tale da posizionare il centro del secondo utensile montato in macchina, che sia fresa o foretto, sull’estremo del taglio più vicino al punto selezionato.

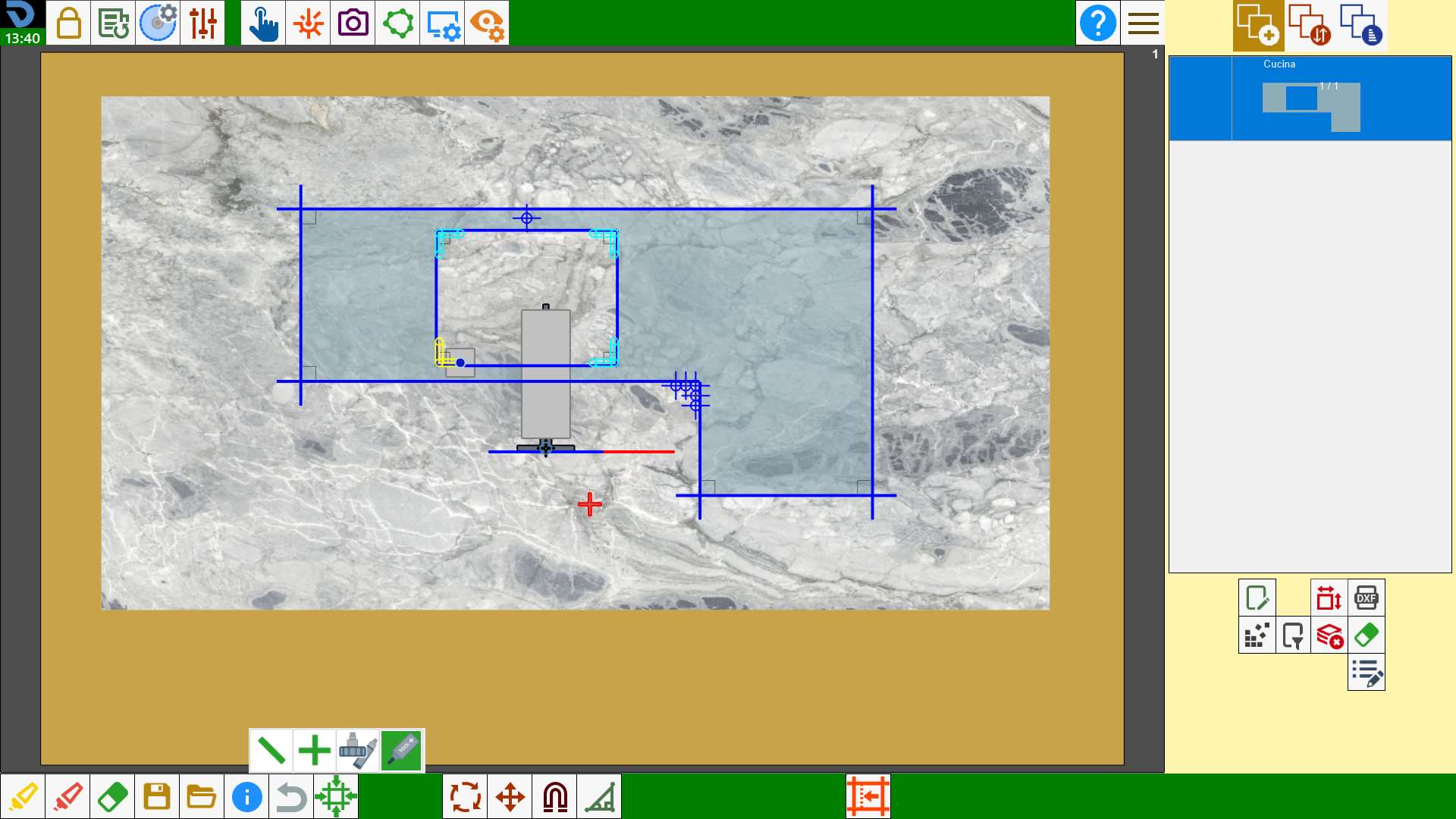

Allineamento tool plus
La macchina si sposta in modo tale da posizionare il centro dell’utensile montato sul tool plus sull’estremo del taglio più vicino al punto selezionato.
