DOC3.21.7 OPERAZIONI

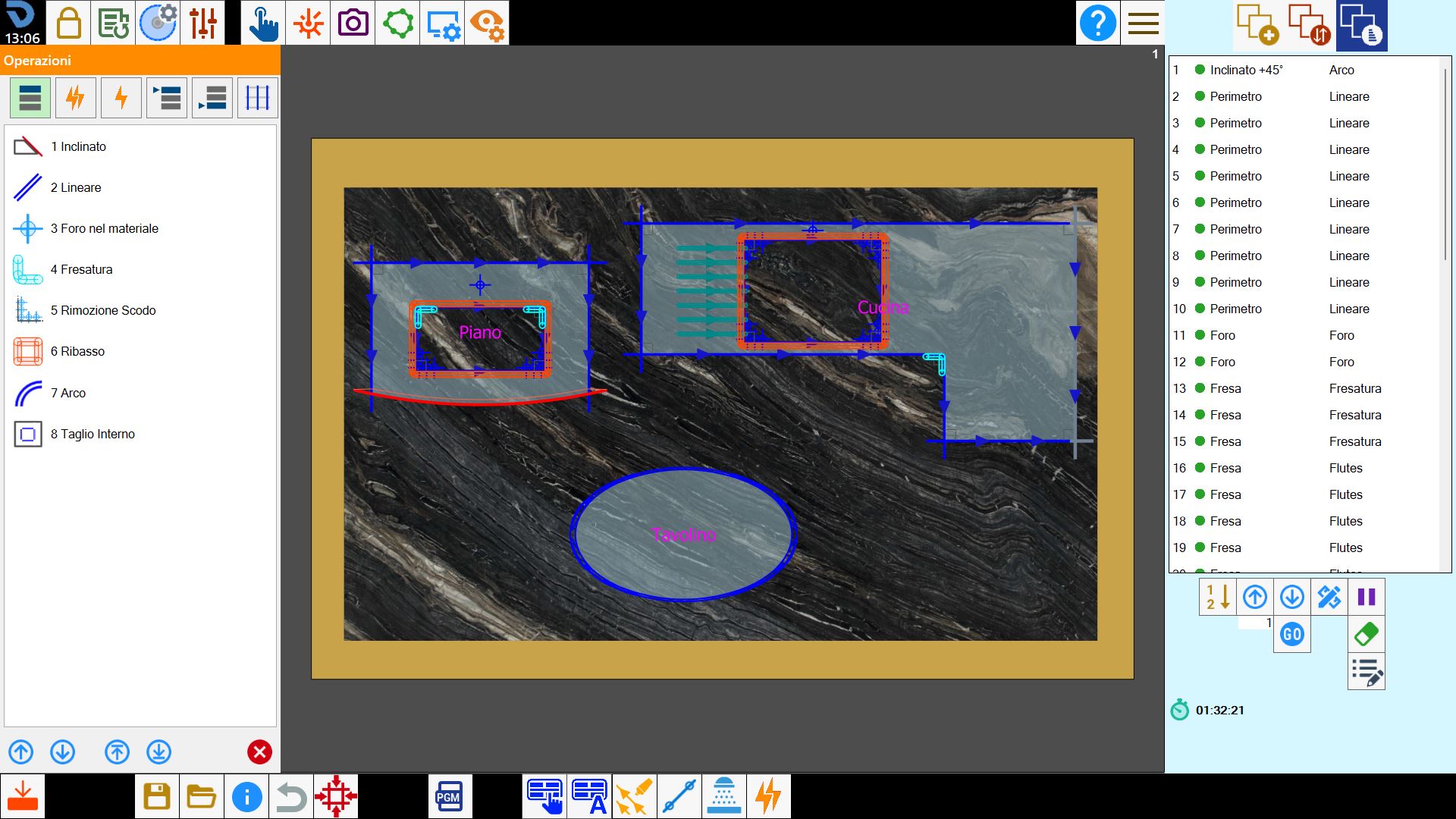

Questa funzione consente di applicare ordinamenti ed operazioni personalizzate ai tagli.

Operazioni disponibili

	Ordinamento per lavorazione Permette di ordinare i tagli nell’elenco in base alla tipologia di lavorazione.
	Macro Permette di applicare macro ai tagli.
	Operazioni singole Permette di applicare ai tagli operazioni standard.
	Ordinamento lavorazioni in testa Permette di spostare in cima all’elenco tutti i tagli associati ad una tipologia di lavorazione.
	Ordinamento lavorazioni in coda Permette di spostare in fondo all’elenco tutti i tagli associati ad una tipologia di lavorazione.
	Ordinamento in base ai tagli Permette di cambiare l’ordine dei tagli in base alla posizione dei tagli sull’area di lavoro.

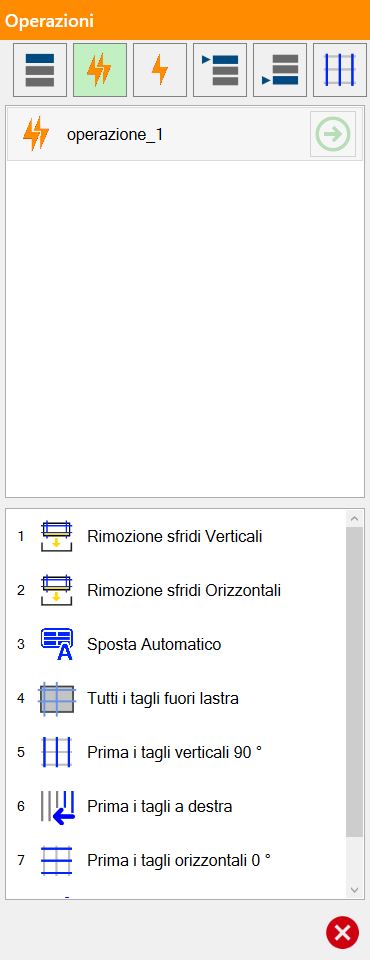

Ordinamento esecuzione lavorazioni

Permette all’operatore di scegliere l’ordine di esecuzione dei tagli in base alla tipologia di lavorazione utilizzata.

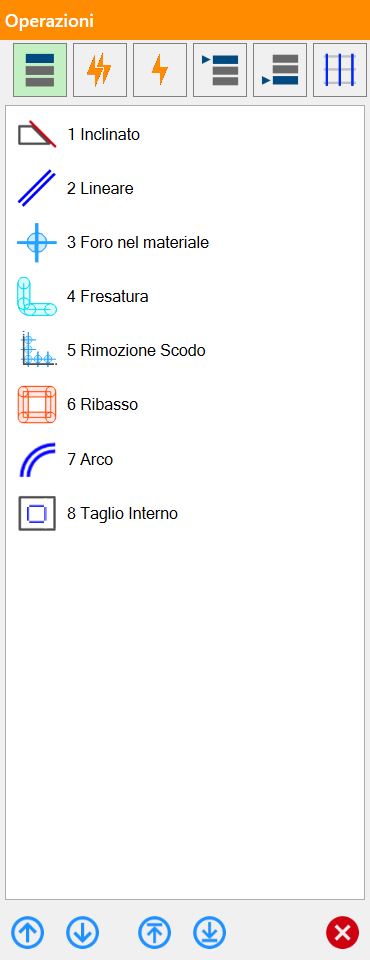

L’elenco è composto dalle lavorazioni richieste per eseguire i tagli.
Cambiare l’ordine delle lavorazioni cambia anche l’ordine dei tagli della lista.

NOTA

Le tipologie di lavorazioni mostrate all’interno di questo elenco sono riferite a quelle associate ai tagli presenti sull’area di lavoro.
In base a questo, possono venire mostrate voci diverse.

Barra inferiore

È possibile ordinare gli elementi della lista tramite alcuni pulsanti di spostamento.

	Sposta Sposta l’operazioni selezionata nella posizione precedente o successiva.
	Vai in cima/fondo Porta in cima o in fondo all’elenco l’operazione selezionata.

Macro

È possibile definire e applicare delle macro. Ognuna di esse permette all’operatore di applicare avanzate opzioni di ordinamento sui tagli.
La selezione di una macro nella parte superiore del pannello permette all’operatore di visualizzare tutte le operazioni contenute nella macro stessa.

NOTA

Le macro a disposizione dell’operatore possono essere gestite nei parametri dell’utente.
In base a questo, possono venire mostrate voci diverse.

Pulsanti

Applica operazione
Permette di eseguire l’operazione selezionata.

Operazioni singole

Si possono applicare alcune operazioni premendo sulla freccia verde che si vede sulla destra di ogni voce dell’elenco.

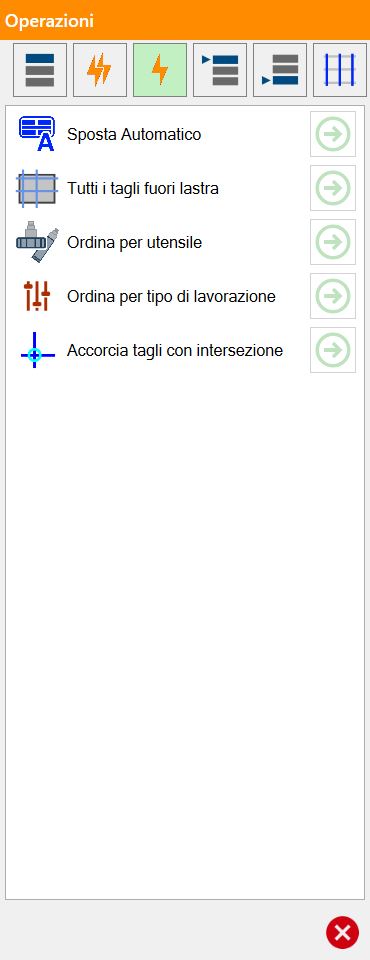

Operazioni singole disponibili

	Sposta automatico Applica la funzione di movimentazione automatica della lastra.
	Tutti i tagli fuori lastra Permette all’operatore di allungare tutti i tagli con disco fino al bordo della lastra contemporaneamente.
	Ordina per utensile Modifica l’ordine dei tagli in modo da raggruppare tutti quelli che possono essere eseguiti con lo stesso utensile.
	Ordina per tipo di lavorazione Modifica l’ordine dei tagli in modo da raggruppare tutti quelli che richiedono la stessa lavorazione.
	Accorcia tagli con intersezione Permette di accorciare i tagli che si intersecano fra loro per evitare di rovinare l’interno di un pezzo.

Tutti i tagli fuori lastra

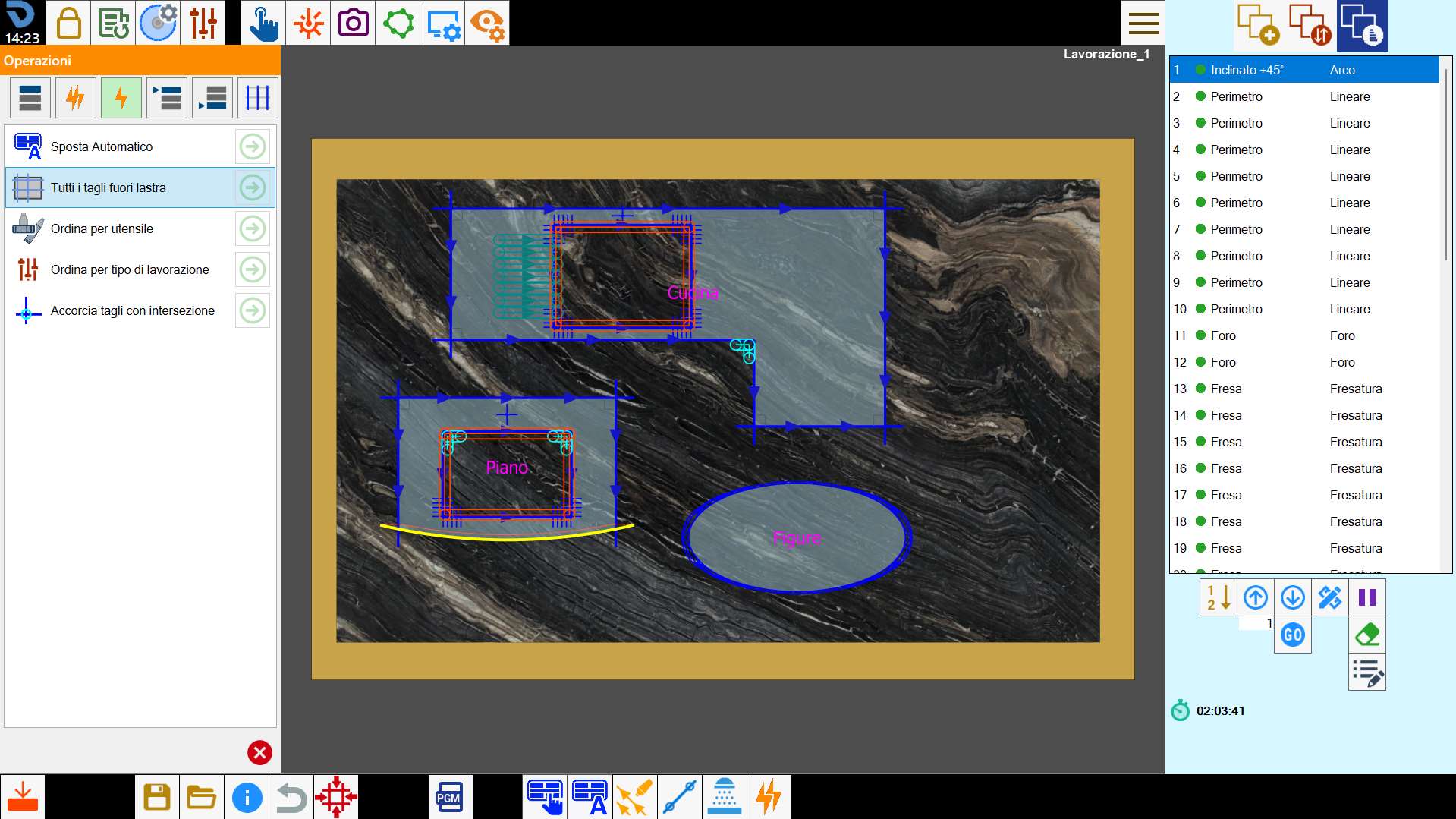

Di seguito viene fornito un esempio per la suddetta lavorazione, prima dell’applicazione della lavorazione:

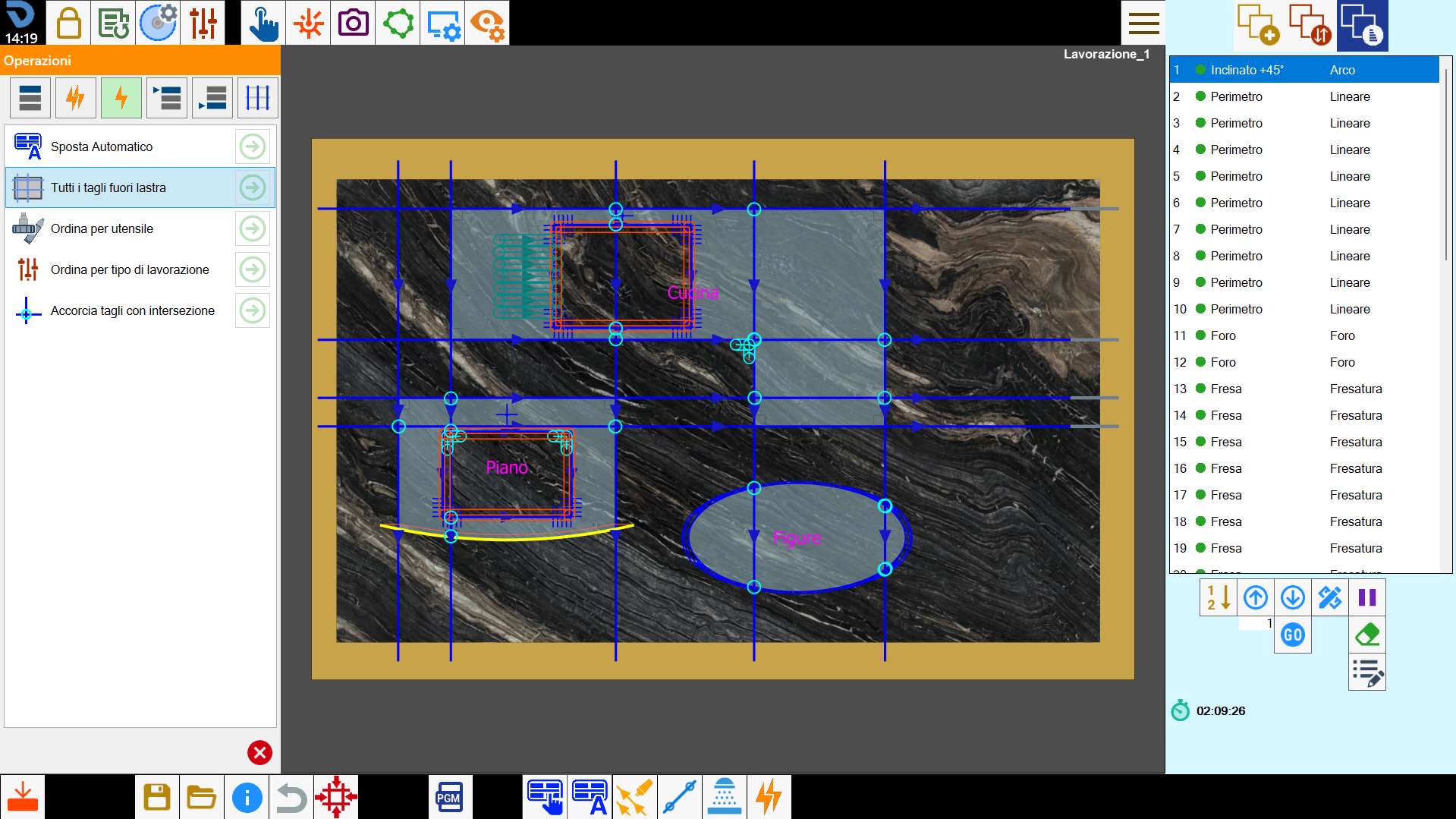

E il risultato ottenuto in seguito all’applicazione:

Accorcia tagli con intersezione

Questa operazione permette all’operatore di accorciare i tagli che si intersecano fra loro per evitare di rovinare l’interno di un pezzo.

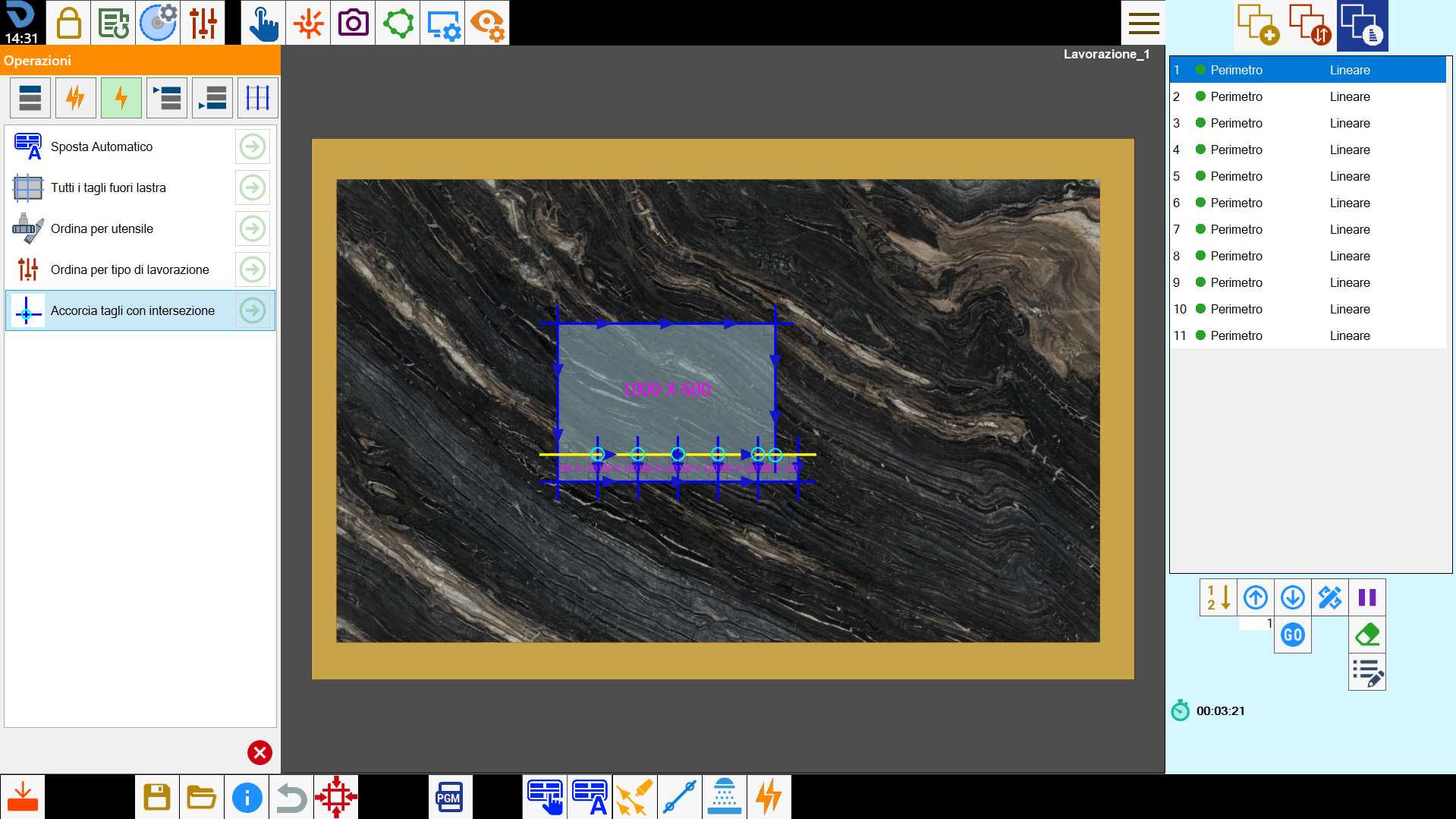

Nella seguente immagine di esempio ci sono 6 intersezioni tra i tagli dei pezzi riportate nell’area di lavoro con dei piccoli cerchi di colore azzurro:

L'applicazione di questa operazione comporta un accorciamento dei tagli tale da evitare eventuali intersezioni.

Operazioni singole disponibili (Opzionale)

È possibile impostare il la presenza di alcune operazioni singole in relazione a come sono impostati i seguenti optional.

Scarica pezzo

Con la funzionalità Scarica Pezzo abilitata, verranno messe a disposizione alcune singole operazioni specifiche:

	Scarica Pezzi
	Scarica tutti i pezzi con ripetizione
	Scarica filigrana con ripetizione

Doppio disco

Con la funzionalità Doppio disco abilitata, verranno messe a disposizione alcune singole operazioni specifiche:

	Allunga per doppio disco
	Verifica per doppio disco

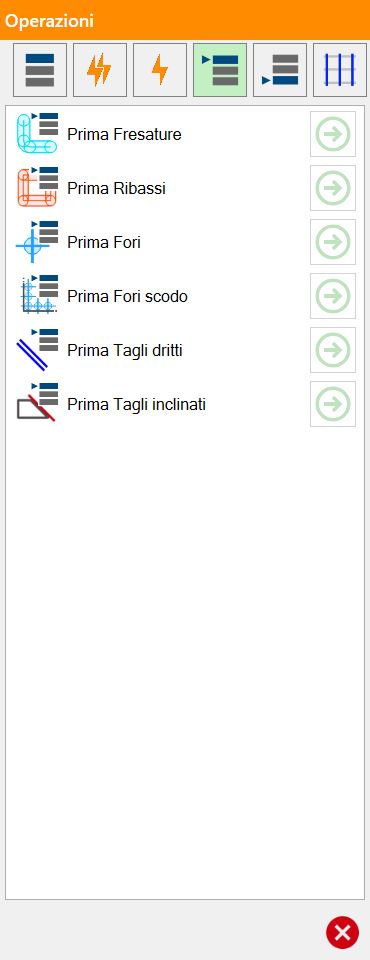

Ordinamento lavorazioni in testa

L’operatore può cambiare l’ordine di esecuzione delle lavorazioni e mettere al primo posto una delle lavorazioni che si vede su questa finestra.

NOTA

Le tipologie di lavorazioni mostrate all’interno di questo elenco sono riferite a quelle associate ai tagli presenti sull’area di lavoro.
In base a questo, possono venire mostrate voci diverse.

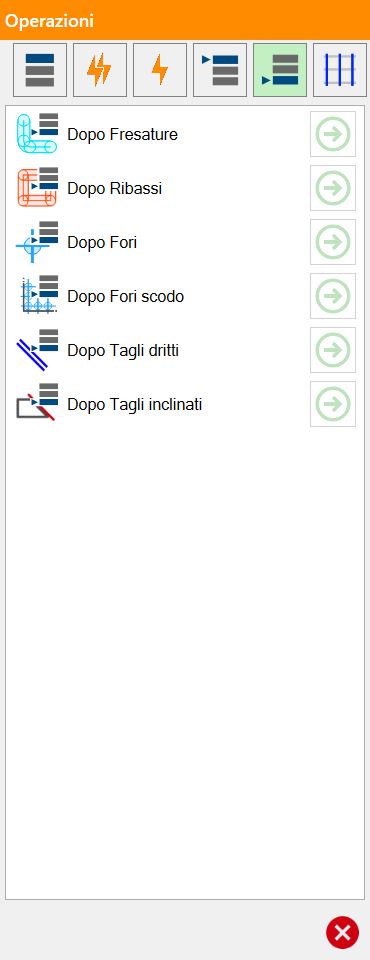

Ordinamento lavorazioni in coda

L’operatore può cambiare l’ordine di esecuzione delle lavorazioni e mettere in fondo una delle lavorazioni che si vede su questa finestra.

NOTA

Le tipologie di lavorazioni mostrate all’interno di questo elenco sono riferite a quelle associate ai tagli presenti sull’area di lavoro.
In base a questo, possono venire mostrate voci diverse.

Ordinamento in base ai tagli

Queste operazioni consentono di cambiare l’ordine dei tagli dell’elenco in base ad alcuni criteri che dipendono dalla loro disposizione sull’area di lavoro.

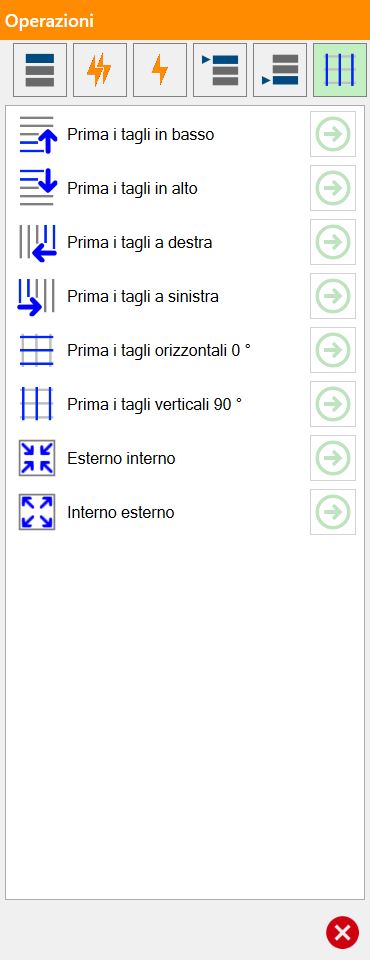

Operazioni ordinamento in base ai tagli

	Prima i tagli in basso Ordina i tagli eseguendo prima quelli che si trovano in basso, e procedendo verso l’alto.
	Prima i tagli in alto Ordina i tagli eseguendo prima quelli che si trovano in alto, e procedendo verso il basso.
	Prima i tagli a destra Ordina i tagli eseguendo prima quelli che si trovano a destra, e procedendo verso sinistra.
	Prima i tagli a sinistra Ordina i tagli eseguendo prima quelli che si trovano a sinistra, e procedendo verso destra.
	Prima i tagli orizzontali 0_ Ordina i tagli eseguendo prima quelli orizzontali.
	Prima i tagli verticali 90_ Ordina i tagli eseguendo prima quelli orizzontali.
	Prima i tagli con direzione Ordina i tagli dando la precedenza a quelli con valore di rototraslazione maggiore.
	Esterno interno Ordina i tagli eseguendo prima quelli più esterni e poi sempre più verso l’interno.
	Interno esterno Ordina i tagli eseguendo prima i tagli più interni e poi sempre più verso l’esterno.

NOTA

Per questi ordinamenti, viene considerato il punto iniziale dei tagli.
