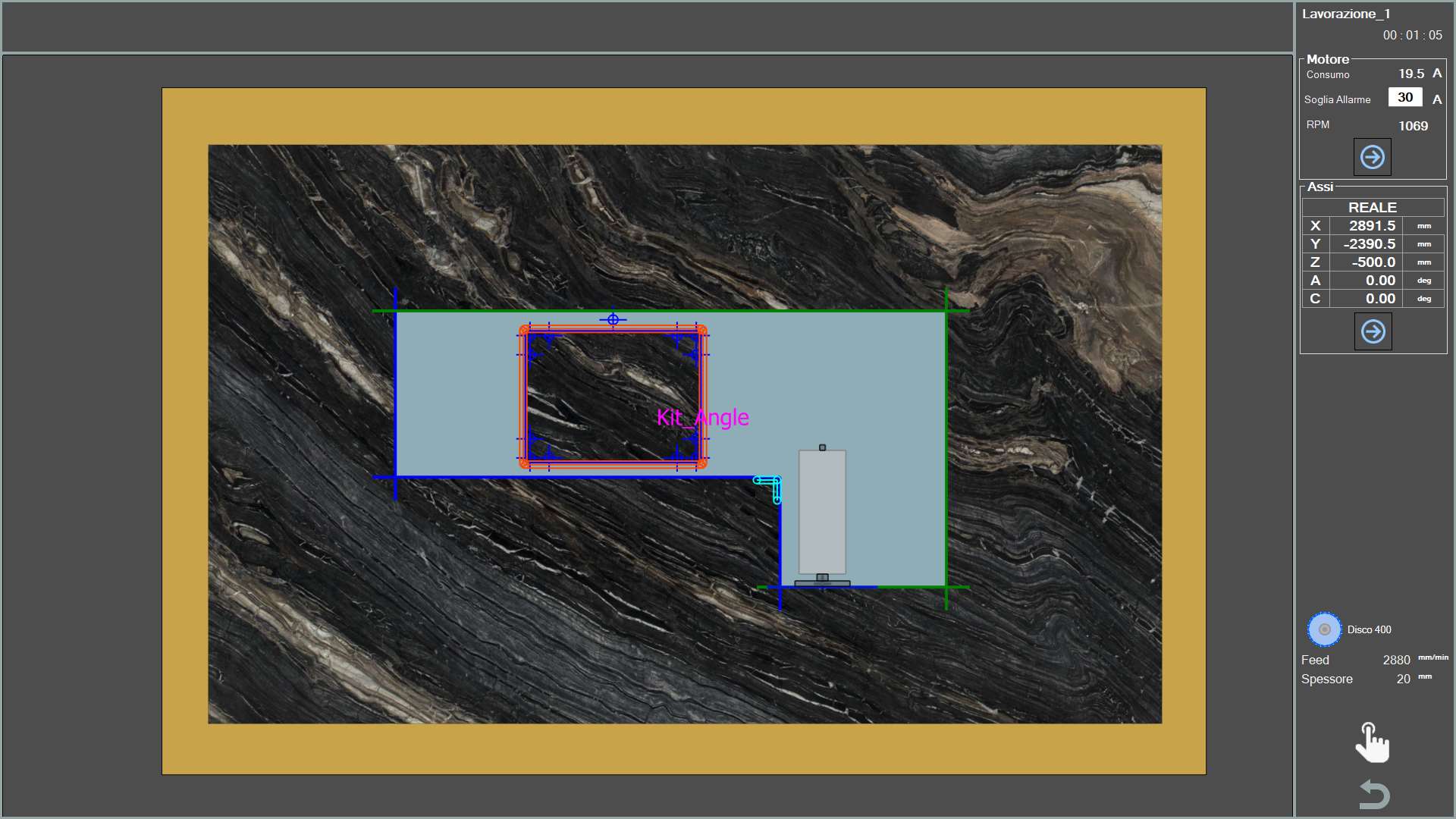

Questa schermata permette di monitorare in tempo reale lo svolgimento del programma ISO che la macchina sta eseguendo.


Anteprima

Nella sezione centrale della schermata viene mostrato il movimento della macchina in tempo reale sull’area di lavoro.
I tagli del pezzo che sono già stati eseguiti, vengono colorati di verde, mentre quelli ancora da svolgere mantengono il loro colore originale.


Nome lavorazione e tempo impiegato
Vengono mostrati il nome del programma in esecuzione ed il tempo che la macchina sta impiegando per il suo svolgimento.

Motore

In questa sezione si possono visualizzare alcune informazioni relative ai motori della macchina.


Motore

Motore del mandrino principale.

Motore esterno

Motore del Tool Plus, se presente.

È possibile cambiare scheda informativa con i pulsanti sottostanti.


Pannello informativo precedente/successivo
Questi pulsanti consentono all’operatore di cambiare la categoria di informazioni visualizzate.

Di ciascun motore, viene mostrato:

Consumo

Indica la corrente assorbita dal motore.

Soglia allarme

Indica la soglia di Ampere oltre la quale viene attivato l’allarme e bloccata la rotazione del motore.
Si raccomanda di impostare il valore in base all’utensile montato e alla lavorazione che si sta eseguendo.

RPM

Indica il numero di giri del motore al minuto.
Se il verso di rotazione è orario, il valore risulta positivo. Al contrario se il verso è antiorario, il segno è negativo.

Assi

In questa sezione vengono mostrate delle informazioni riguardo agli assi della macchina.


Reale

Vengono visualizzate le coordinate istantanee relative alla posizione e all’orientamento degli assi della macchina.

Distanza da raggiungere

Vengono riportate le distanze di ciascun asse dalle coordinate in cui termina il taglio.

Consumo

Viene riportato il consumo di corrente elettrica del motore di ogni asse.

Utensile

In questa sezione vengono mostrati dati relativi all’utensile utilizzato per il taglio in corso attualmente.


Nome

Vengono riportate tipologia e nome dell’utensile utilizzato durante la lavorazione.

Feed

Velocità di movimento della macchina lungo la direzione di spostamento.

Spessore

Penetrazione del taglio che sta venendo eseguito sulla lastra.

Comandi manuali

In caso di problemi durante l’esecuzione della lavorazione, è possibile controllare alcune funzioni della macchina utilizzando dei comandi manuali.

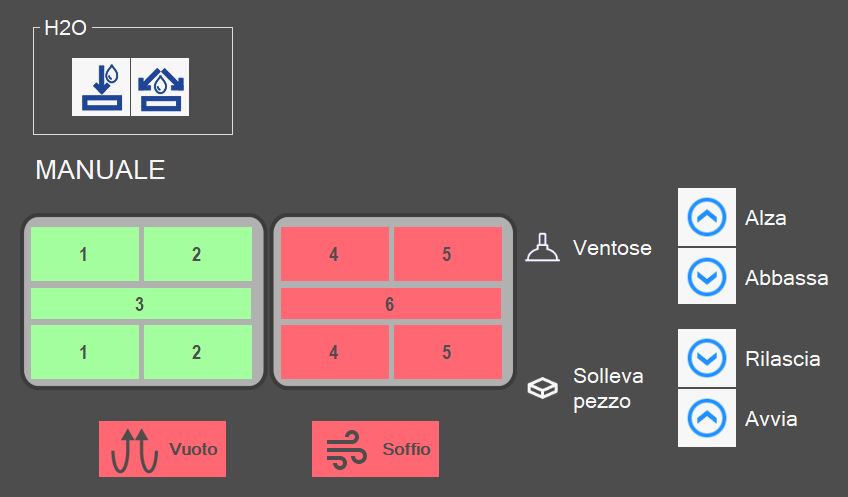

Comandi manuali
Apre la finestra di comandi manuali per la gestione dell’acqua e delle ventose.


Acqua


Accensione / Spegnimento acqua interna
Premendo questo pulsante viene attivata l’acqua dall’interno dell’utensile.
La segnalazione sopra il pulsante cambia il colore: Verde = Accesa; Rossa = Spenta.


Accensione / Spegnimento acqua
Premendo questo pulsante viene attivata l’acqua del condotto principale.
La segnalazione sopra il pulsante cambia il colore: Verde = Accesa; Rossa = Spenta.

Ventose


Abilitazione / disabilitazione ventose

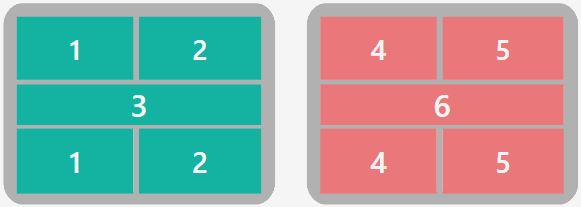

Lo schermo mostra il gruppo ventose visto dall’alto nelle varie zone in cui è diviso. Premendo sull’area interessata, se ne cambia lo stato.
Se verde indica che la zona è predisposta per effettuare il vuoto.
Se rosso indica che la zona è predisposta per il soffio.


VENTOSE: ALZA - Parcheggio ventose
Alla pressione del pulsante, vengono fatte rientrare le ventose in modo da portarle nella zona di riposo/parcheggio.


VENTOSE: ABBASSA - Predisponi ventose
Alla pressione del pulsante vengono fatte scendere le ventose dalla zona di parcheggio fino al finecorsa. È importante che le ventose abbiano lo spazio necessario per fuoriuscire completamente.


SOLLEVA PEZZO: RILASCIA - Scaricamento pezzo
Alla pressione del pulsante viene abbassato l’asse Z fino al contatto del materiale con il piano di lavoro, viene spenta la pompa del vuoto e acceso il soffio da tutte le ventose per staccare il pezzo. Dopo l’attesa di un time-out, viene sollevato l’asse fino a quota di sicurezza.


SOLLEVA PEZZO: AVVIA - Sollevamento pezzo
Con questo comando le ventose vengono portate a contatto con il materiale, viene accesa la pompa del vuoto nelle aree segnate in verde e il soffio nelle aree segnate in rosso, e quando il vacuostato segnala che il vuoto è stato generato, viene sollevato l’asse fino alla posizione impostata per le movimentazioni.

ATTENZIONE!

Prestare attenzione alle ventose attive facendo in modo di utilizzare la maggior area possibile per sollevare il pezzo.


SOFFIO - Comando soffio
Il pulsante accende o spegne il soffio dalle ventose che non sono predisposte per il vuoto. L’indicatore segnala se il soffio è acceso (verde) o spento (rosso).


VUOTO - Comando pompa del vuoto
Questo pulsante accende e spegne la pompa del vuoto. L’indicatore segnala se la pompa è accesa (verde) o spenta (rosso).

;
