Donatoni Macchine
Machine technical documentation Operational document

DOC3.9 GESTIONE DELLA VISUALIZZAZIONE DEL BANCO

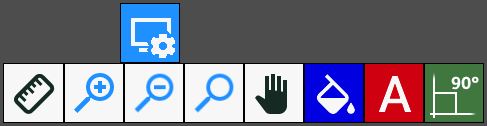

Questa funzione apre un pannellino con degli strumenti per ridimensionare l’area di lavoro.


Pulsanti


Righello
Permette di misurare la distanza tra due punti sull’area di lavoro.


Zoom _
Serve per ingrandire le dimensioni dell’area di lavoro.


Zoom -
Serve per diminuire le dimensioni dell’area di lavoro.


Ripristina Zoom
Serve per riportare le dimensioni iniziali dell’area di lavoro.


Muovi visuale
Serve per spostare l’area di lavoro con tutti i pezzi sopra.


Mostra / Nascondi colore di sfondo
Abilita o disabilita il colore di sfondo sull’area di lavoro.


Mostra / Nascondi nome pezzi
Abilita o disabilita la visualizzazione del nome dei pezzi sull’area di lavoro.


Mostra / Nascondi angoli retti
Abilita o disabilita la visualizzazione degli angoli retti dei pezzi sull’area di lavoro.

Righello

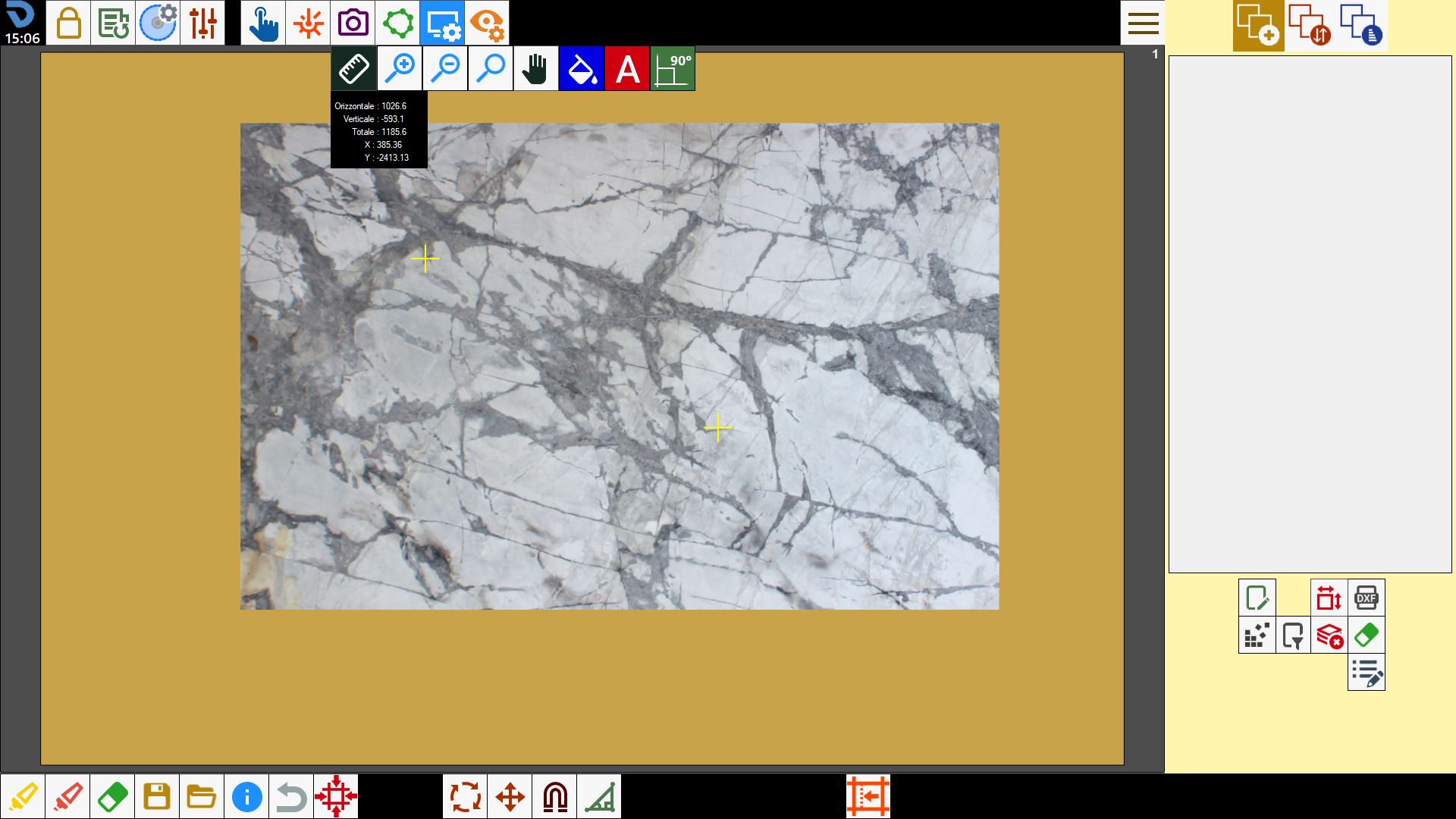

Per utilizzare questa funzione l’operatore dovrà indicare due punti sull’area di lavoro. Questi verranno rappresentati come due croci gialle.


Sotto il pulsante del righello, comparirà un piccolo pannello che mostrerà la distanza tra i due punti.


Orizzontale

Distanza orizzontale tra il primo ed il secondo punto.

Verticale

Distanza verticale tra il primo ed il secondo punto.

Totale

Distanza totale tra il primo ed il secondo punto.

X

Posizione orizzontale del mouse in tempo reale.

Y

Posizione verticale del mouse in tempo reale.

;
