Machine technical documentation Operational document

DOC3 PARAMETRIX

Il sistema è stato progettato per facilitare l’operatore nella programmazione dei tagli automatici. Attraverso il software è possibile:

Stabilire la posizione della lastra nell’area di lavoro della macchina e creare il perimetro del materiale per la lavorazione
Creare pezzi attraverso figure parametriche
Importare figure realizzate con altri CAD
Generare una lista di pezzi da lavorare
Ricercare la miglior posizione dei pezzi sulla lastra
Impostare funzioni speciali di taglio
Programmare l’ordine di taglio e creare la movimentazione macchina
Monitorare a video l’esecuzione dei tagli

Area di lavoro e lista dei pezzi

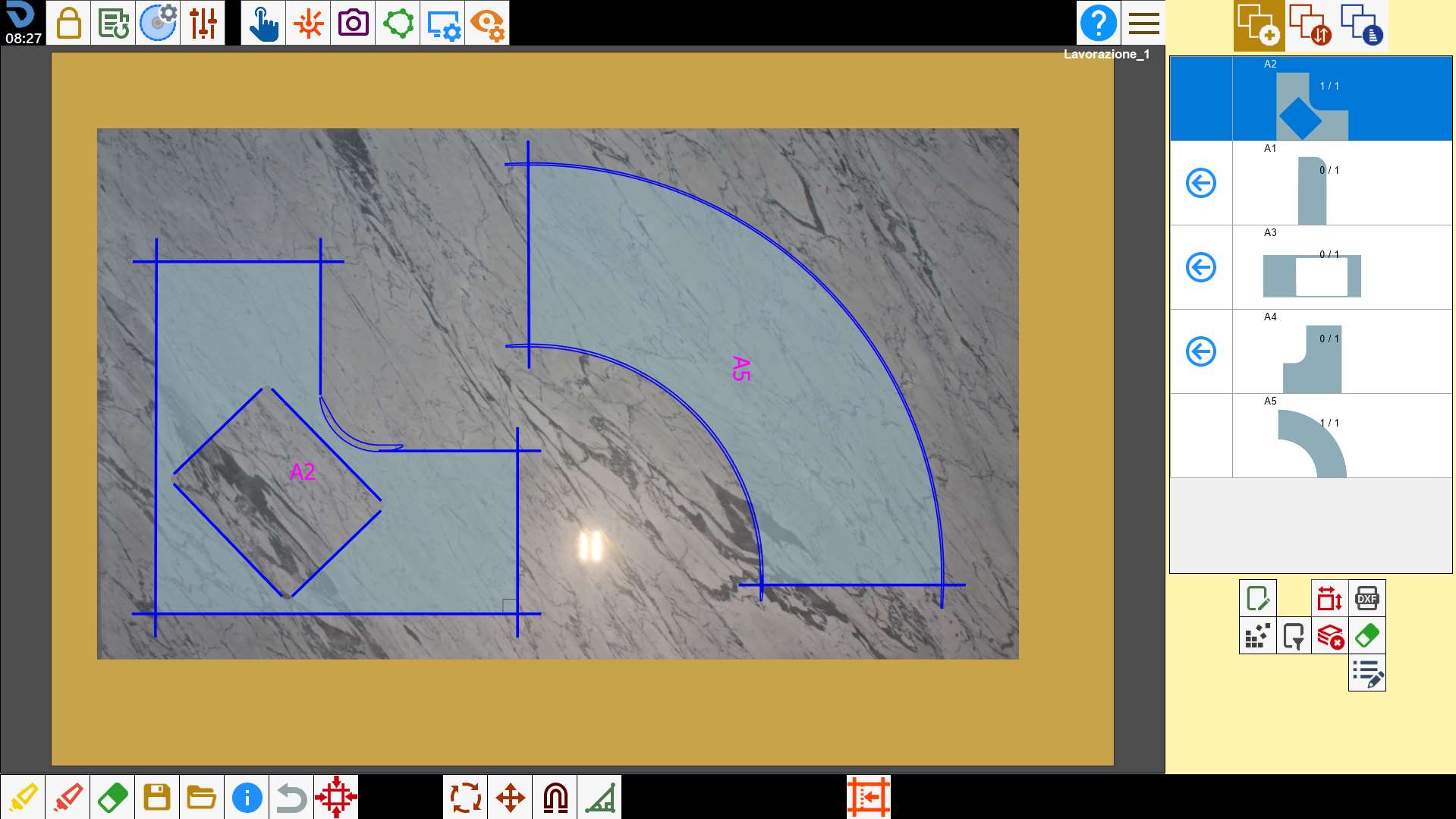

Di seguito è riportata una rappresentazione tipica dell’area di lavoro di Parametrix con la lista dei pezzi importati già popolata e una immagine della lastra acquisita.

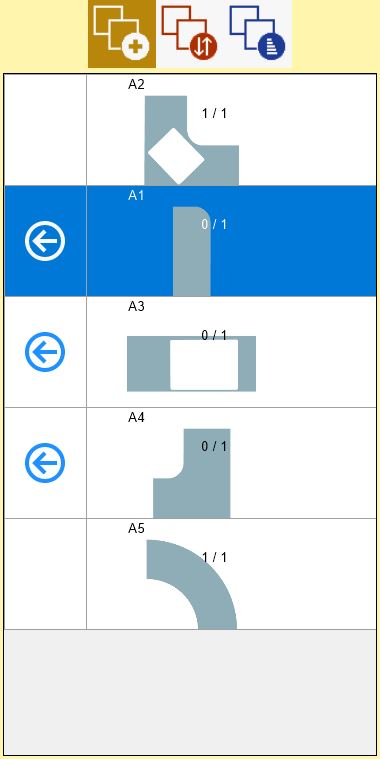

Lista pezzi inseriti

Quando viene creato un pezzo il programma lo aggiunge sulla lista pezzi; dalla lista è possibile inserirli sull’area di lavoro oppure fare alcune modifiche al pezzo e controllare il numero di pezzi mancanti alla lavorazione.

Posizionamento pezzi

Parametrix permette di posizionare pezzi dentro l’area di lavoro della macchina per creare il file di taglio.
Una volta acquisita la lastra, creato il perimetro e creati i pezzi della lavorazione, bisogna importare i pezzi all’interno della lastra, con il pulsante sulla tabella di pezzi viene messo il pezzo all’interno dell’area di lavoro. È possibile lavorare con 1 o più pezzi contemporaneamente.

	Nel caso in cui i pezzi non siano perfettamente all’interno della lastra comparirà un segnale di attenzione\pericolo nell’angolo in alto a sinistra. La comparsa di questo segnale indica che potrebbero nascere dei problemi in fase di gestione dei tagli, tuttavia non sarà bloccata nessuna funzione del programma.

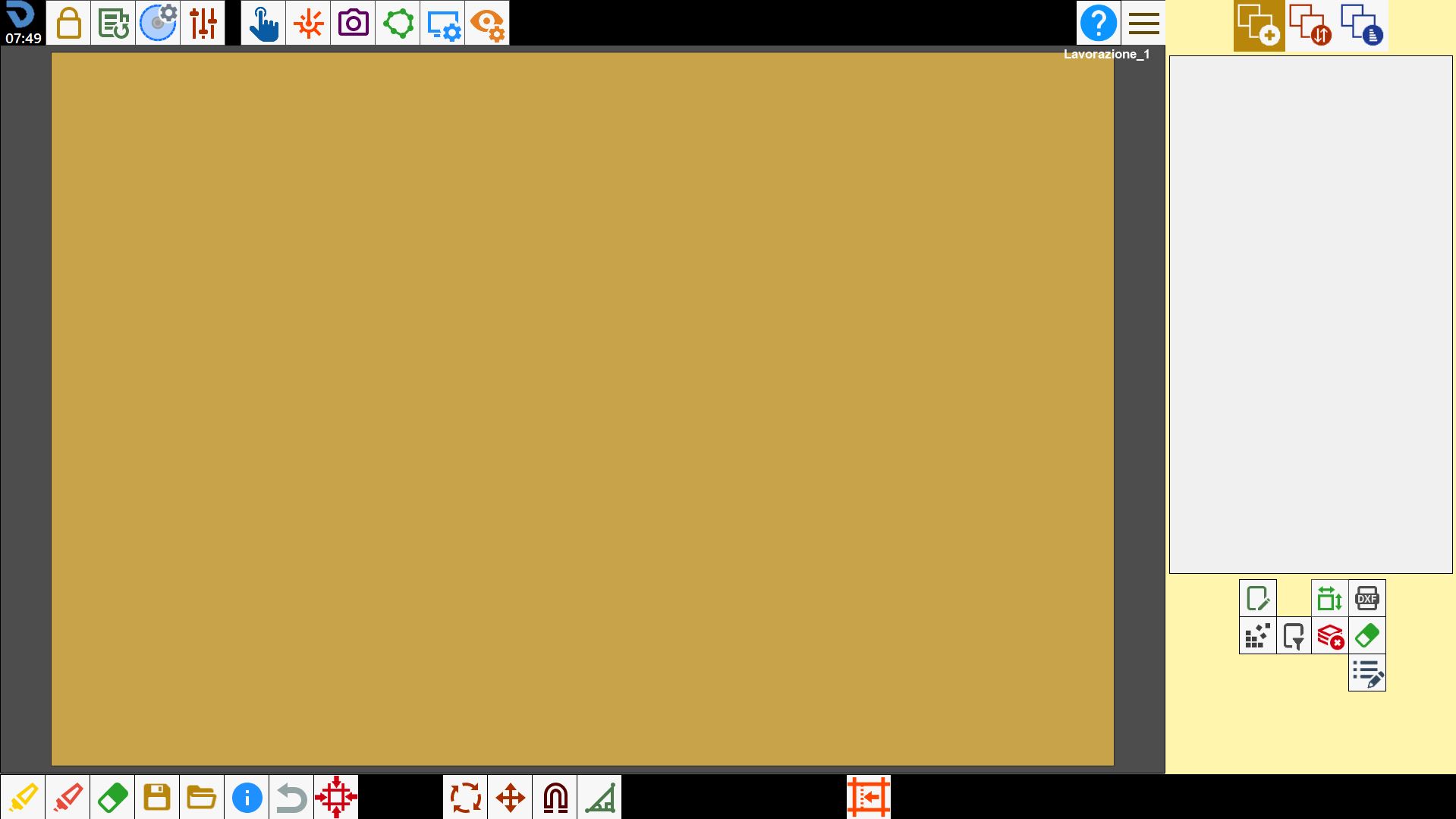

Barra superiore

Nella parte superiore della schermata, al centro e sulla sinistra sono visibili i seguenti pulsanti, preceduti dal logo e l’ora segnata:

La barra superiore dei comandi viene integrata con alcuni pulsanti che verranno illustrati in seguito:

	Parametri utente Apre la pagina dei parametri tecnici. Destinato all’uso di un tecnico.
	Nuova lavorazione La pressione del pulsante assegnato per concludere una lavorazione e iniziare quella successiva richiama un pop-up di conferma.
	Parametri utensile Consente all’operatore di gestire gli utensili.
	Pannello parametri di lavorazione della lastra La pressione di questo pulsante permette il passaggio dal “Pannello Utensile“ al pannello “Parametri Lastra“.
	Accesso al comando manuale Si può accedere ad un pannellino con dei comandi manuali come far ruotare l’asse e parcheggiare la macchina.
	Gestione del laser Questa funzione attiva il menù di acquisizione lastre.
	Aggiungi foto al banco Con questa funzione si può scattare una foto di una lastra o sceglierla dai file per posizionarla sull’area di lavoro.
	Perimetro della lastra Questa funzione permette di tracciare il perimetro.
	Gestione della visualizzazione del banco Questa funzione apre un pannellino con degli strumenti per ridimensionare l’area di lavoro.
	Visualizzazione delle entità di lavoro Questa funzione apre un pannellino con degli strumenti di visualizzazione.

Sezione laterale

I pulsanti situati in alto a destra permettono all’operatore di cambiare la schermata di Parametrix.

Ogni schermata è responsabile di un particolare aspetto della lavorazione di una lastra.

Posizionamento dei pezzi
Schermata principale di Parametrix.
Vengono svolte operazioni di:

creazione e modifica dei pezzi;
acquisizione della foto della lastra sul banco e del suo perimetro;
posizionamento dei pezzi sull’area di lavoro;

Gestione dell’ordine di taglio dei pezzi
Schermata per la gestione dell’ordine di taglio dei pezzi.

Ottimizzazione e gestione dei tagli
Schermata per l’ottimizzazione e la gestione dei tagli.
Vengono gestite operazioni di:

ordinamento e modifica dei tagli;
movimentazione del materiale con ventose;
lavaggio del banco;
avviamento del programma di taglio della macchina;

Sulla destra in basso si trovano i seguenti pulsanti le cui funzionalità verranno viste in seguito.

	Modifica pezzo Pannello tramite cui è possibile applicare lavorazioni aggiuntive ai pezzi.
	Attiva/disattiva pezzi standard Permette di nascondere o visualizzare le righe dell’elenco associate a pezzi commerciali.
	Creazione pezzo Pannello che gestisce la creazione e l'importazione dei pezzi su Parametrix.
	Ordina o filtra pezzi Funzione che permette all’operatore di applicare un filtro e/o ordinare i pezzi della lista.
	Cancella lista di pezzi Permette di eliminare tutto il contenuto della lista dei pezzi.
	Cancella pezzo Permette di eliminare i pezzi dalla lista pezzi.
	Modifica proprietà aggiuntive pezzo L’operatore può assegnare e modificare le proprietà aggiuntive del pezzo selezionato.
	Nesting

Barra inferiore

All’apertura della funzionalità “Parametrix” la barra inferiore subirà alcune modifiche come mostrato di seguito:

Questa barra viene integrata con questi pulsanti:

	Selezione multipla Con questa funzione si possono selezionare o deselezionare più pezzi alla volta.
	Seleziona tutto Con questa funzione si può selezionare o deselezionare tutti i pezzi presenti sull’area di lavoro.
	Rimuovi pezzo Permette di rimuovere i pezzi dall’area di lavorazione.
	Salvataggio Permette di salvare lo stato di ciò su cui si sta lavorando.
	Carica Permette di caricare un progetto o una lavorazione.
	Pannello informazioni Si apre un pannellino con varie informazioni.
	Ripristina modifica Annulla l’ultima operazione effettuata.
	Macchina su taglio Permette di controllare la posizione del pezzo nell’area di lavoro rispetto alla posizione in macchina.
	Rotazione pezzo Pannellino con cui è possibile girare il pezzo o i pezzi selezionati di 90 gradi oppure di tot gradi per volta in senso orario o antiorario.
	Muovi pezzi Pannellino con cui è possibile spostare nelle varie direzioni il pezzo.
	Magnetizzare pezzi Funzionalità che permette di attaccare due tagli tra loro.
	Taglio inclinato Pannellino che permette di fare un taglio inclinato su un pezzo nell’area di lavoro.
	Modifica pezzo standard Pannellino con il quale si possono cambiare le dimensioni di un pezzo commerciale.
