Machine technical documentation Operational document

DOC4.4 COMBINAZIONE DEI TAGLI

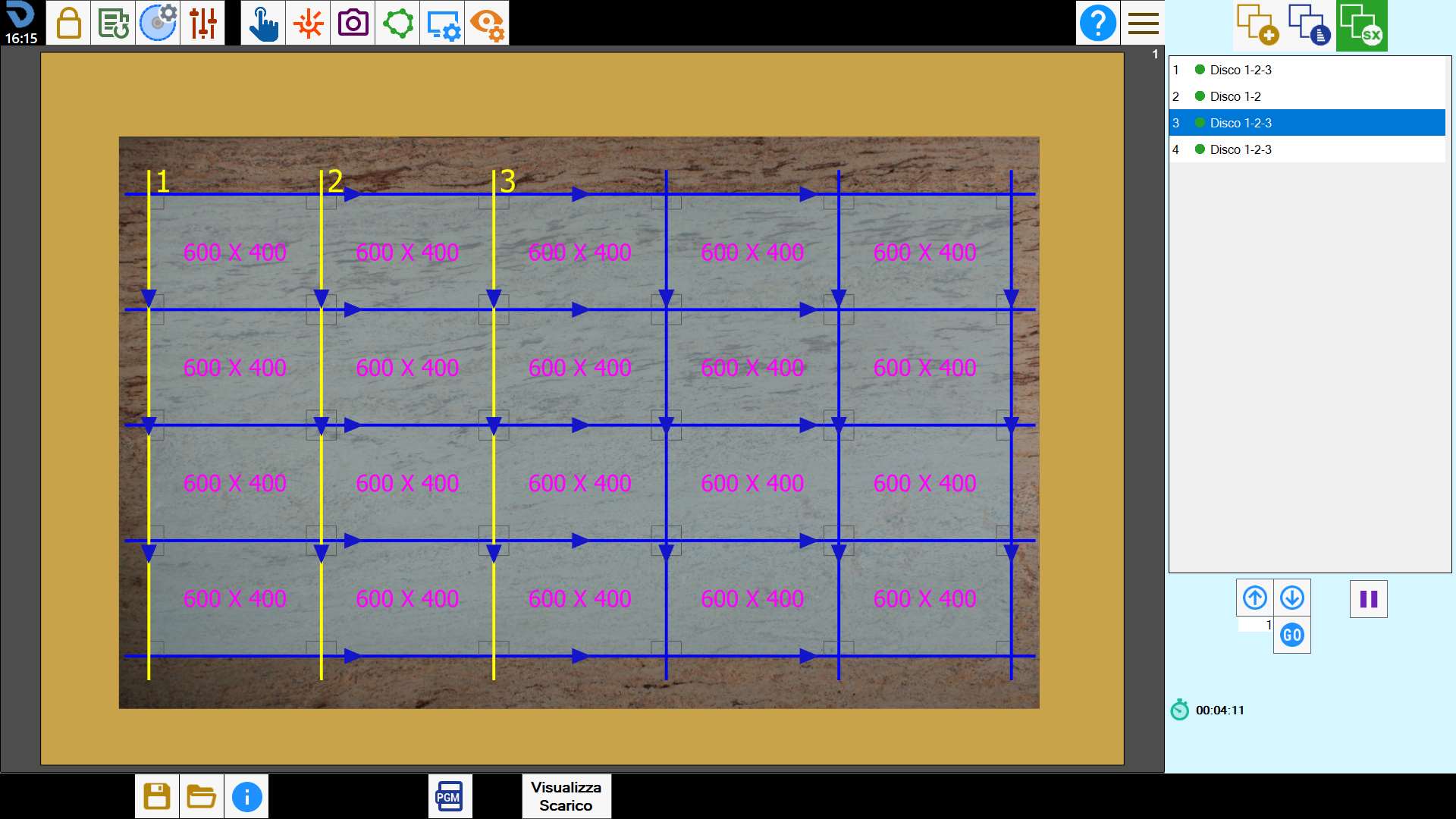

In questa schermata vengono mostrate le combinazioni di mandrini utilizzate dalla macchina per eseguire i tagli.


Lista dei tagli combinati

Ogni elemento dell’elenco situato nella sezione di destra mostra la combinazione dei mandrini utilizzati per eseguire un insieme di tagli contemporaneamente.


NOTA

Se un mandrino viene disattivato manualmente tramite l’apposito comando situato nel pannello utensile, non verrà considerato nelle combinazioni dei tagli.

Come per i tagli classici, è possibile cambiarne l’ordinamento all’interno dell’elenco o disattivarli.


Attiva/Disattiva taglio
Indica se il taglio deve essere attivato o disattivato per la lavorazione.
Premere sul pulsante ne cambia lo stato.


Spostamento con frecce
Permettono di spostare il taglio selezionato nella posizione superiore o inferiore.


Spostamento alla posizione desiderata
Permette di spostare il taglio attualmente selezionato nella posizione indicata dalla casella di testo adiacente.


Pausa
Permette di inserire una pausa nella posizione successiva al taglio selezionato.

NOTA

Ogni operazione svolta su un elemento dell’elenco ha effetto su tutti i tagli che lo compongono.

Pulsanti

Nella barra inferiore si trova il seguente pulsante:


Visualizza scarico
Permette di accedere ad una schermata per tramite cui l’operatore può creare un programma di scarico per posizionare le file di pezzi sugli appositi nastri.

;
