Machine technical documentation Operational document

DOC4 PARAMETRIX SX

Parametrix dispone di una versione ideata appositamente per facilitare il flusso di lavoro su macchine appartenenti alla categoria SX.
In particolare, consente all’operatore di gestire efficientemente le combinazioni di tagli, in modo da ottimizzarne il processo produttivo.
In questo capitolo vengono descritte funzionalità che differiscono dalla versione base di Parametrix.


Sezione laterale

I pulsanti situati in alto a destra permettono all’operatore di cambiare la schermata di Parametrix.


Ogni schermata è responsabile di un particolare aspetto della lavorazione di una lastra.


Posizionamento dei pezzi

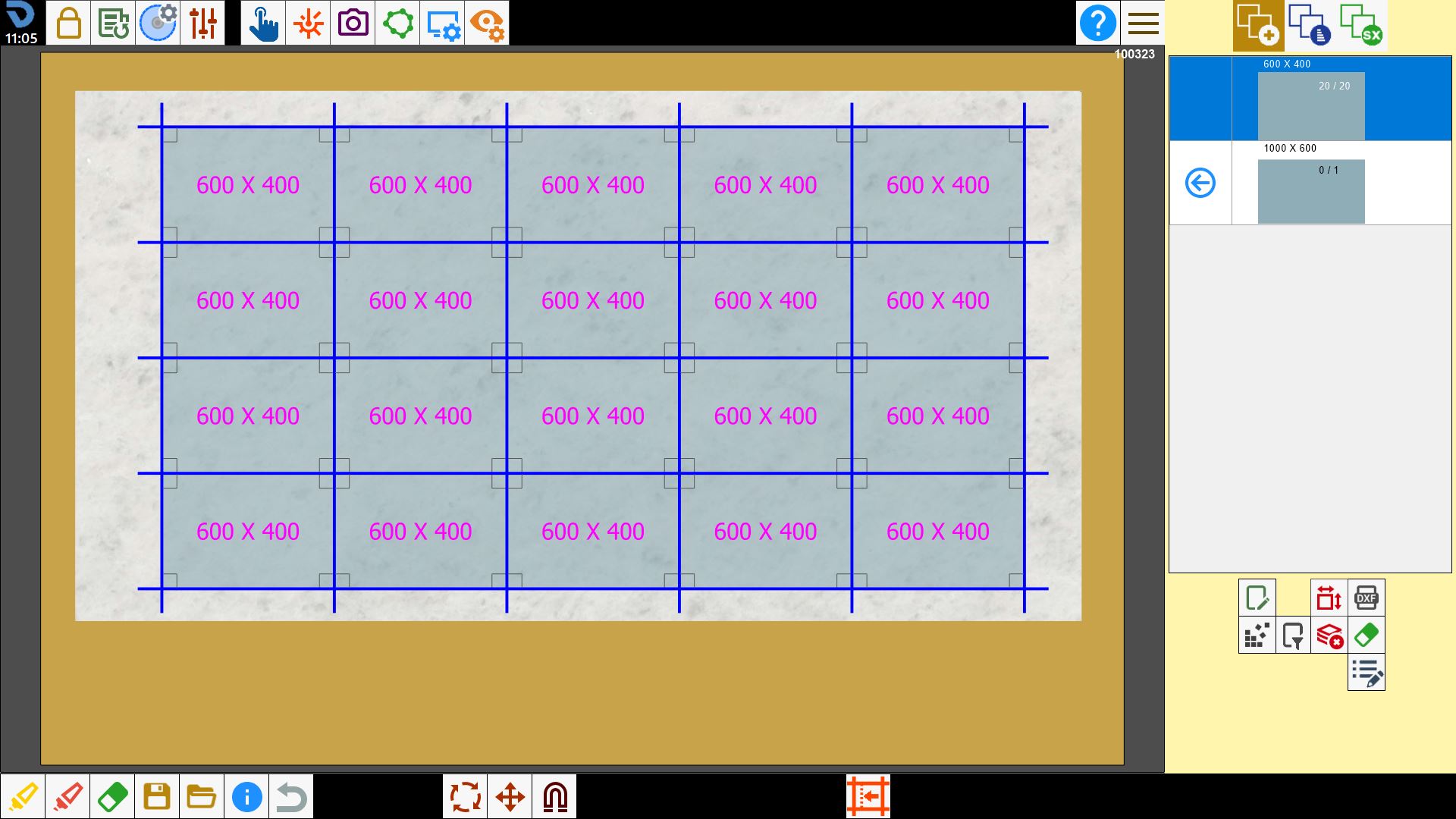

Schermata principale di Parametrix.
Vengono svolte operazioni di:

  • creazione e modifica dei pezzi;

  • acquisizione della foto della lastra sul banco e del suo perimetro;

  • posizionamento dei pezzi sull’area di lavoro;


Ottimizzazione e gestione dei tagli
Schermata per l’ottimizzazione e la gestione dei tagli.
Vengono gestite operazioni di:

  • movimentazione del materiale con ventose;

  • lavaggio del banco;

  • modifica dei tagli per ottimizzarne le combinazioni;


Combinazione dei tagli
Schermata conclusiva del flusso di lavoro.
Vengono gestite operazioni di:

  • visualizzazione ed ordinamento delle combinazioni di tagli;

  • gestione dello scaricatore;

  • avviamento del programma di taglio della macchina;

;
