DOC3.12 LISTA DEI PEZZI

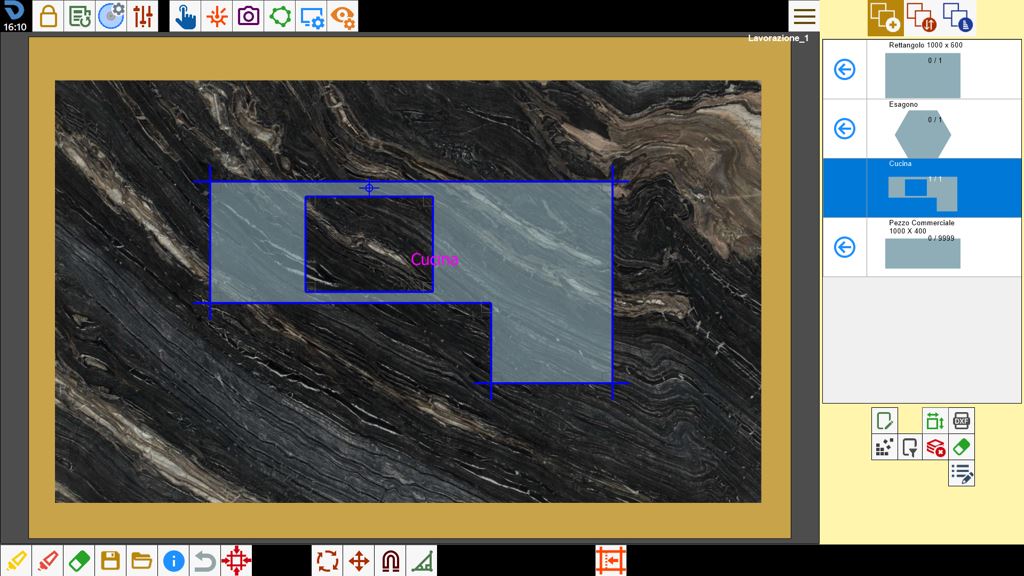

Quando uno o più pezzi vengono creati e importati su Parametrix, il programma li aggiunge alla lista dei pezzi, collocata sulla sezione destra della schermata principale.

Attraverso la lista dei pezzi, l’operatore può:

  • Inserire i pezzi sull’area di lavoro;

  • Tenere traccia dei pezzi lavorati e di quelli ancora da lavorare;

  • Applicare alcune modifiche ai pezzi.


Elementi della lista

Ogni riga della lista rappresenta un pezzo che è stato importato in Parametrix.

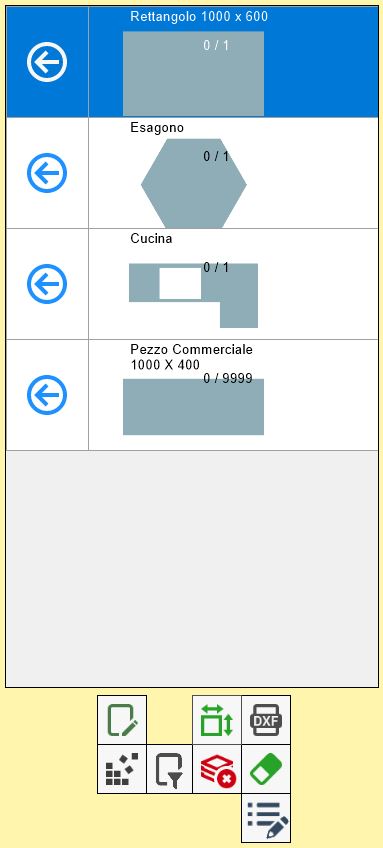

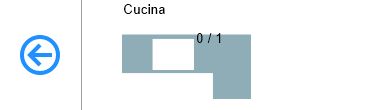

Come si può vedere in questa immagine, in una riga sono contenute le seguenti informazioni relative al pezzo:

Anteprima della forma

Rappresentazione semplificata della geometria del pezzo.

Marca del pezzo

Etichetta che viene aggiunta al pezzo per identificarlo.

NOTA

Nel caso l’operatore non scelga la marca in fase di creazione, il programma identifica il pezzo con il nome del file (DXF o CSV) da cui è stato importato, o con le misure dei lati se è un rettangolo.

Numero dei pezzi inseriti e totali

Indica il numero dei pezzi di quella riga che sono stati inseriti all’interno dell'area di lavoro, ed il numero totale di pezzi di quel tipo che è possibile inserire.

Inserire i pezzi nell’area di lavoro

Per inserire i pezzi nell’area di lavoro si utilizza il seguente pulsante che si trova in ogni riga della lista:


Inserisci pezzi nell’area di lavoro
Permette di inserire il pezzo selezionato all’interno dell’area di lavoro.

Il pezzo selezionato è stato posizionato sull’area di lavoro, ed il numero dei pezzi di questa riga inseriti è stato aggiornato.


NOTA

Una volta raggiunto il numero massimo, il pulsante “Inserisci pezzi“ di quella riga scompare, in quanto tutti i pezzi di quella riga sono stati lavorati.

Operazioni sui pezzi della lista

I pulsanti sottostanti alla lista permettono di gestire gli elementi della lista. In particolare:


Pulisci lista dei pezzi
Permette di eliminare tutto il contenuto della lista dei pezzi.

NOTA

I pezzi commerciali non vengono rimossi dalla lista.

ATTENZIONE!

Verranno rimossi dall’area di lavoro tutti i pezzi collegati alle righe rimosse dalla lista.


Nascondi/Mostra pezzi commerciali
Permette di nascondere o visualizzare le righe dell’elenco associate a pezzi commerciali.

ATTENZIONE!

Nascondendo le righe associate a commesse commerciali, vengono rimossi tutti i pezzi collegati ad esse presenti sull’area di lavoro.


Cancella pezzo
Permette di selezionare singolarmente i pezzi da cancellare dalla lista.


Filtra/Ordina i pezzi
È possibile applicare un filtro ai pezzi della lista, o di ordinarli secondo diversi criteri.


Proprietà aggiuntive del pezzo
L’operatore può assegnare e modificare le proprietà aggiuntive del pezzo selezionato.

Cancella pezzo

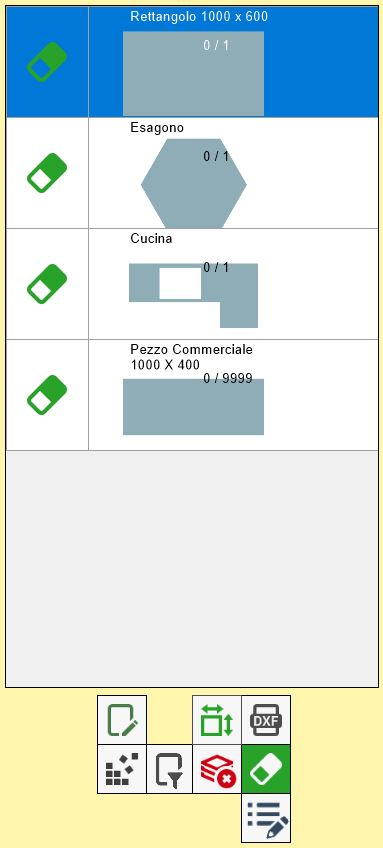

Questa funzione permette di eliminare i pezzi dalla lista singolarmente. Dopo aver premuto il pulsante, il programma chiederà all’utente di selezionare la riga da cancellare sostituendo la freccia di inserimento dei pezzi sull’area di lavoro con una gomma.


Premendo questo pulsante, viene eliminata la riga corrispondente, e quindi tutti i pezzi che rappresenta.

ATTENZIONE!

Eliminando una riga vengono rimossi tutti i pezzi collegati ad essa presenti sull’area di lavoro.

;
