La funzione ‘Scasso Interno’ permette di aggiungere al pezzo uno scasso interno di forma rettangolare, circolare o ellittica.

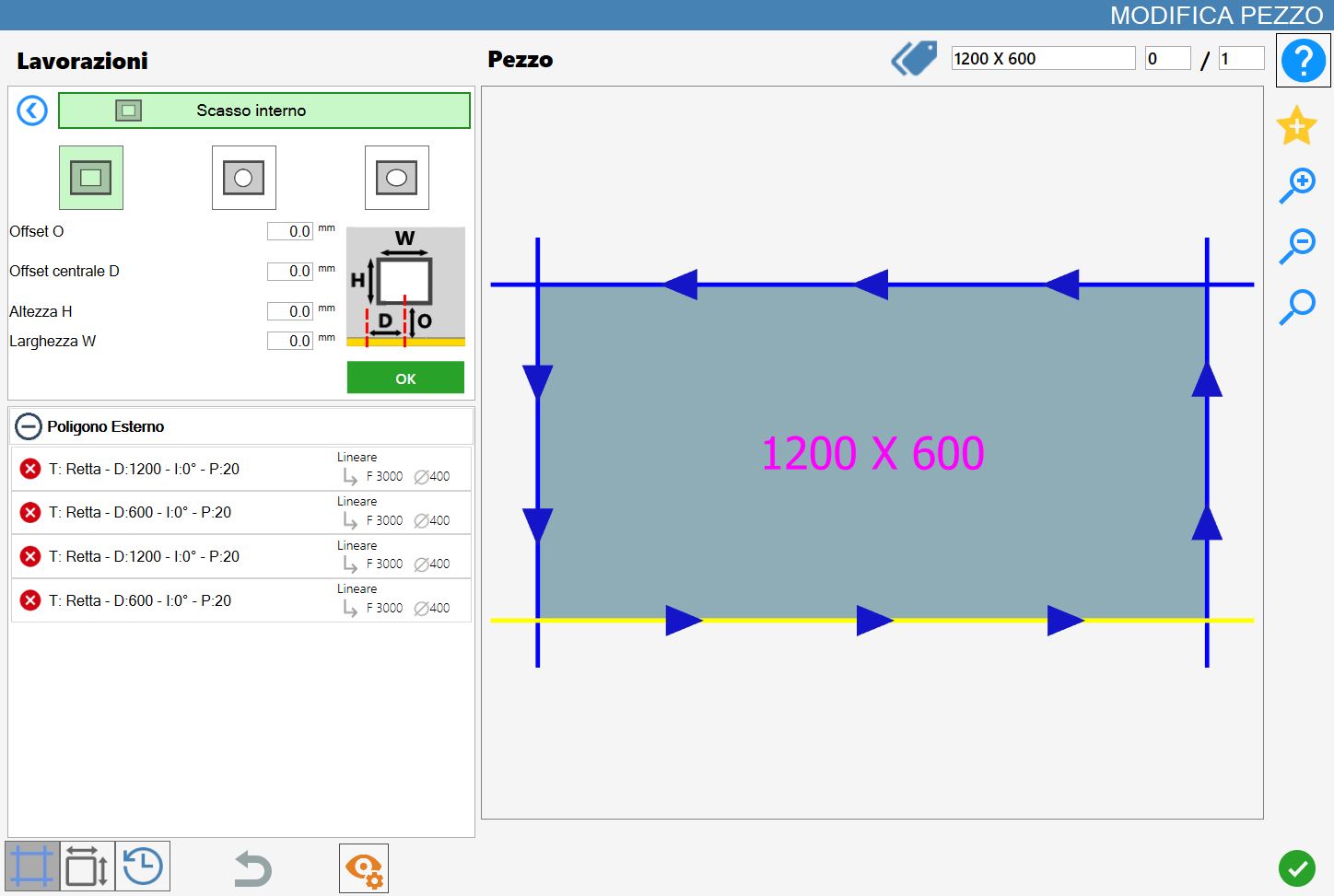

L’interfaccia per questa funzione assomiglia alla seguente immagine:
Tipologie di lavorazione
Per utilizzare questa lavorazione, occorre innanzitutto scegliere una delle due modalità disponibili, selezionando il pulsante corrispondente:
Le modalità ‘Rettangolare’, 'Circolare’ e 'Ellittica' sono mutuamente esclusive: l'attivazione di una esclude automaticamente l'altra.
 | Scasso rettangolare |
 | Scasso circolare |
 | Scasso ellittico |
Scasso Rettangolare

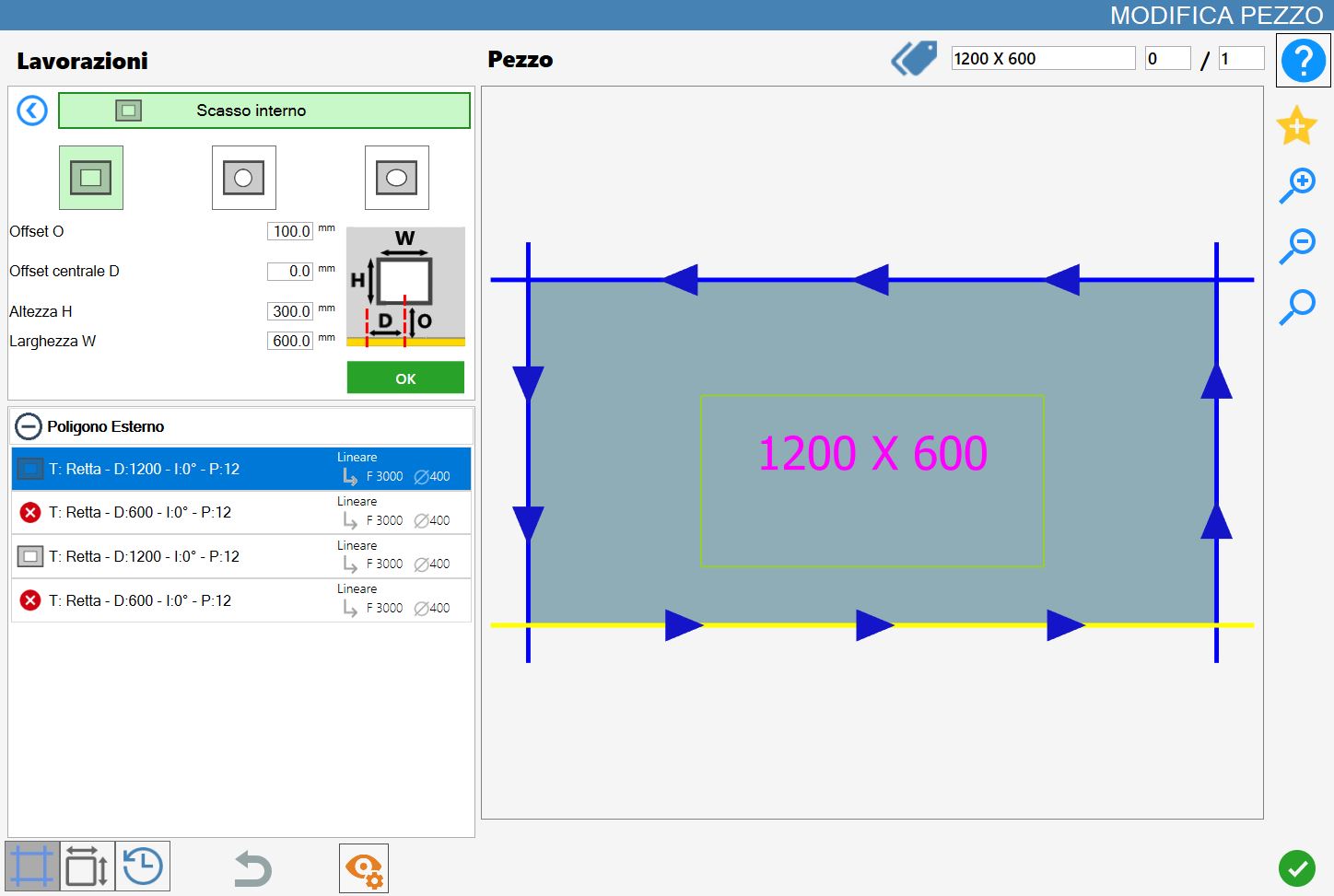

Quando questa modalità è attivata, l’anteprima dello scasso rettangolare viene visualizzata direttamente nell’anteprima della lavorazione, evidenziata in verde chiaro. Le dimensioni e il posizionamento dello scasso dipendono dai parametri predefiniti, che possono essere modificati dall’utente.
Parametri scasso rettangolare

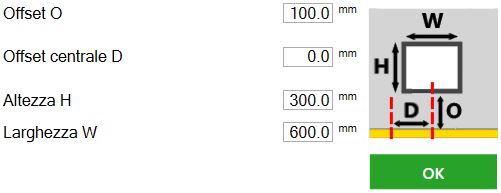

Mentre ci si trova in questa modalità verrà mostrato il seguente pannello parametri:
Offset O | Distanza tra il bordo dello scasso e il lato di riferimento del pezzo selezionato. |
Offset centrale D | Distanza tra il lato del pezzo parallelo a quello selezionato e il centro dello scasso. |
Altezza H | Altezza dello scasso. |
Larghezza W | Larghezza dello scasso. |
Esecuzione di scasso rettangolare
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

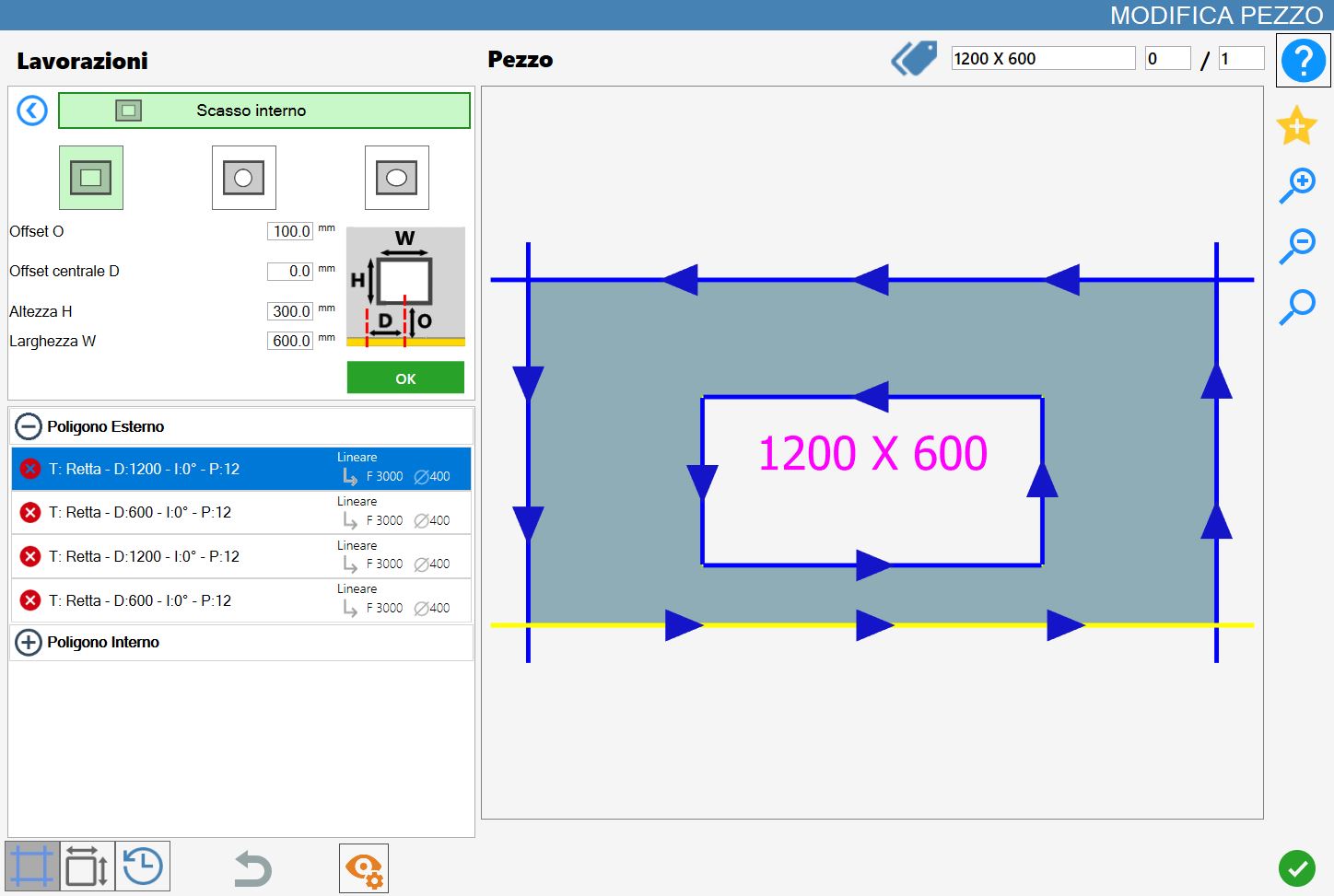

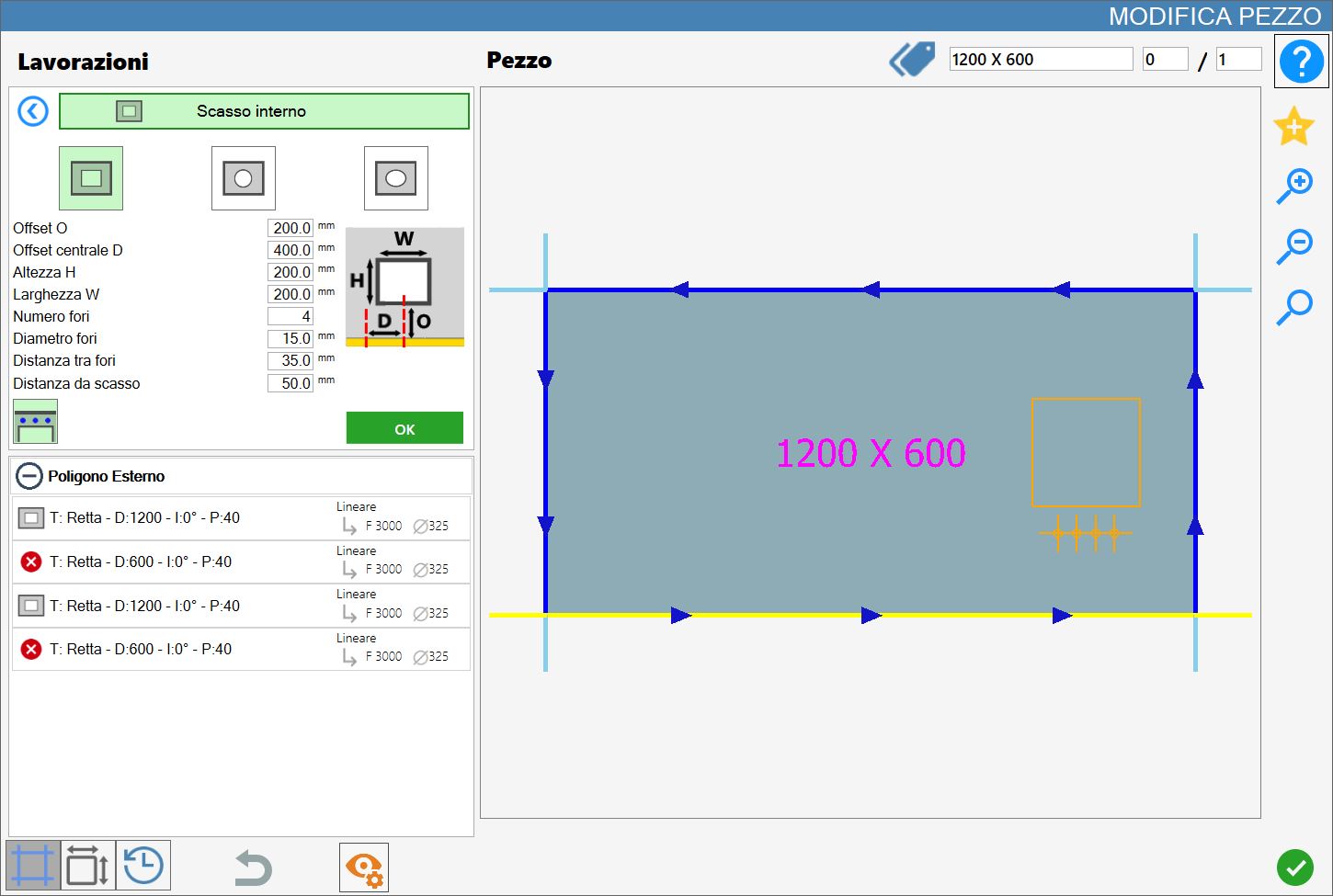

La conferma della lavorazione aggiunge un nuovo poligono interno al pezzo sia a livello grafico, sia nella lista dei poligoni sul lato sinistro:
Scasso Circolare
Quando questa modalità è attivata, l’anteprima dello scasso circolare viene visualizzata direttamente nell’anteprima della lavorazione, evidenziata in verde chiaro. Le dimensioni e il posizionamento dello scasso dipendono dai parametri predefiniti, che possono essere modificati dall’utente.
Parametri scasso circolare

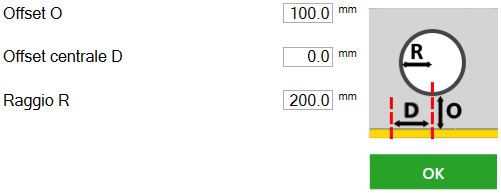

Mentre ci si trova in questa modalità verrà mostrato il seguente pannello parametri:
Offset O | Distanza tra il bordo dello scasso e il lato di riferimento del pezzo selezionato. |
Offset centrale D | Distanza tra il lato del pezzo parallelo a quello selezionato e il centro dello scasso. |
Raggio R | Misura del raggio dello scasso. |
Esecuzione di scasso circolare
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

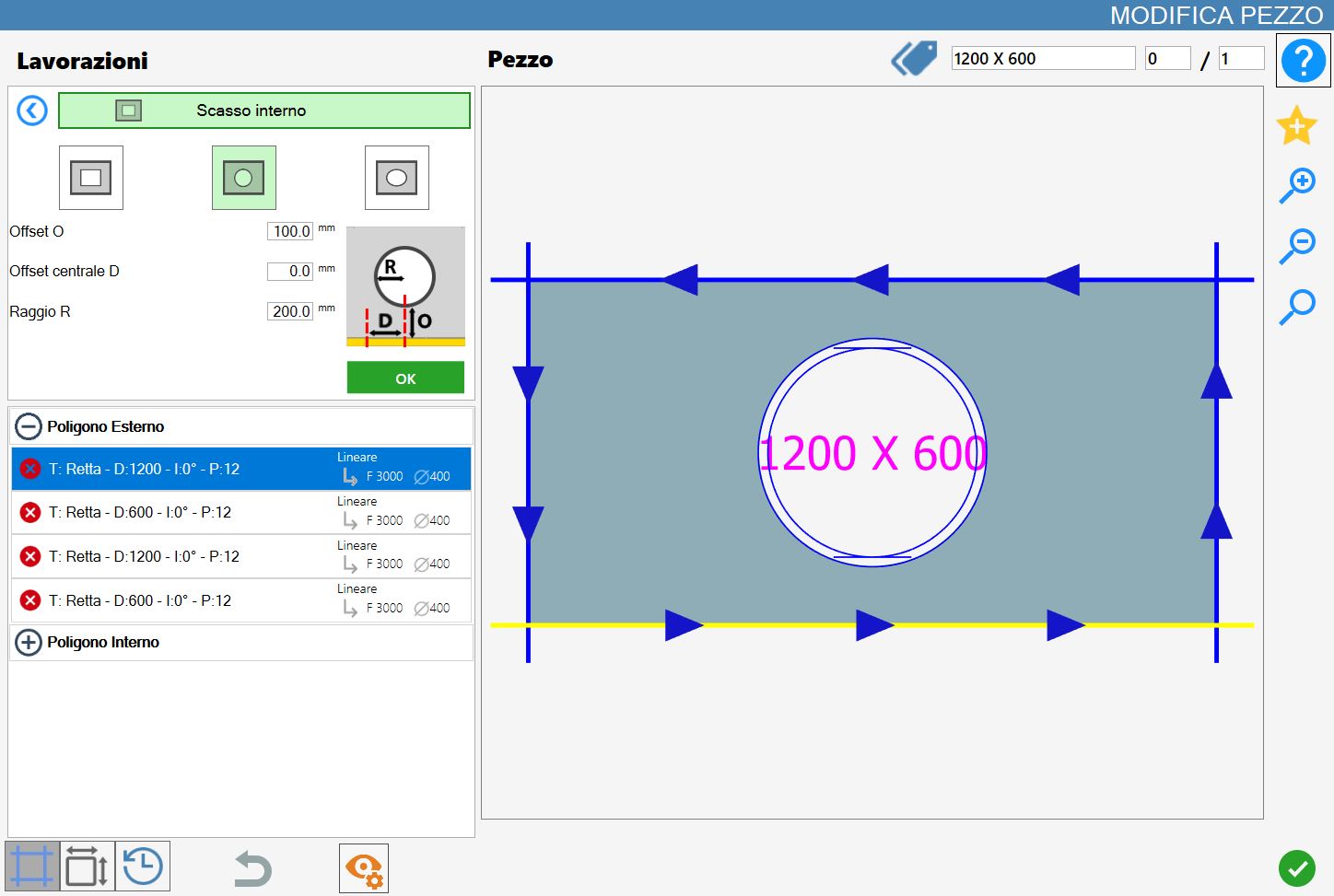

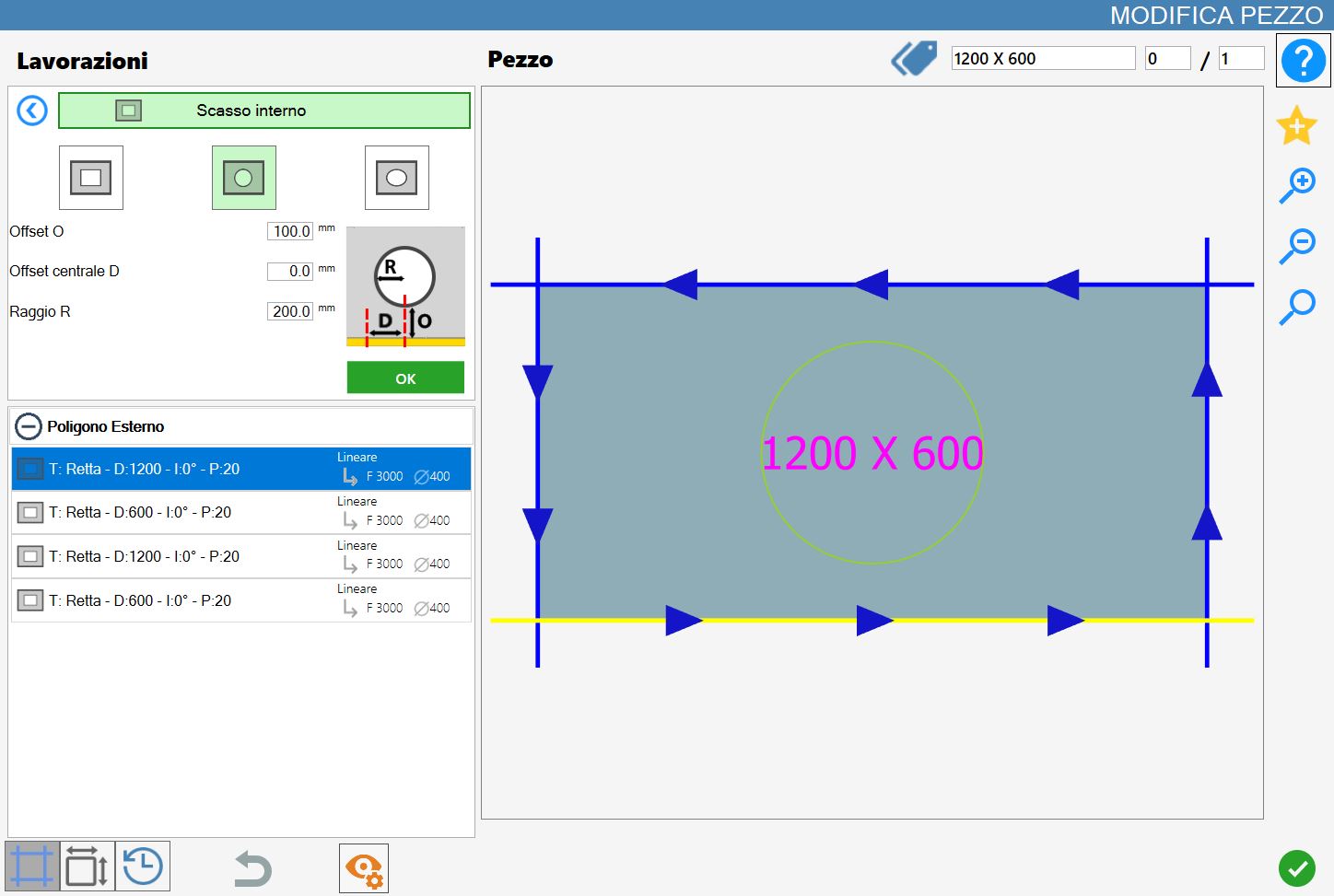

La conferma della lavorazione aggiunge un nuovo poligono interno al pezzo sia a livello grafico, sia nella lista dei poligoni sul lato sinistro:
Scasso Ellittico
Quando questa modalità è attivata, l’anteprima dello scasso ellittico viene visualizzata direttamente nell’anteprima della lavorazione, evidenziata in verde chiaro. Le dimensioni e il posizionamento dello scasso dipendono dai parametri predefiniti, che possono essere modificati dall’utente.
Parametri scasso ellittico

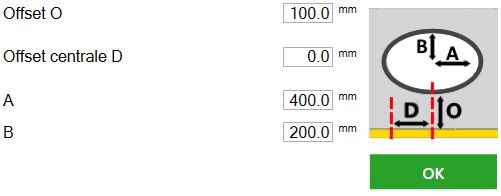

Mentre ci si trova in questa modalità verrà mostrato il seguente pannello parametri:
Offset O | Distanza tra il bordo dello scasso e il lato di riferimento del pezzo selezionato. |
Offset centrale D | Distanza tra il lato del pezzo parallelo a quello selezionato e il centro dello scasso. |
A | Valore corrispondente al semiasse maggiore dello scasso ellittico. |
B | Valore corrispondente al semiasse minore dello scasso ellittico. |
Esecuzione scasso ellittico
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

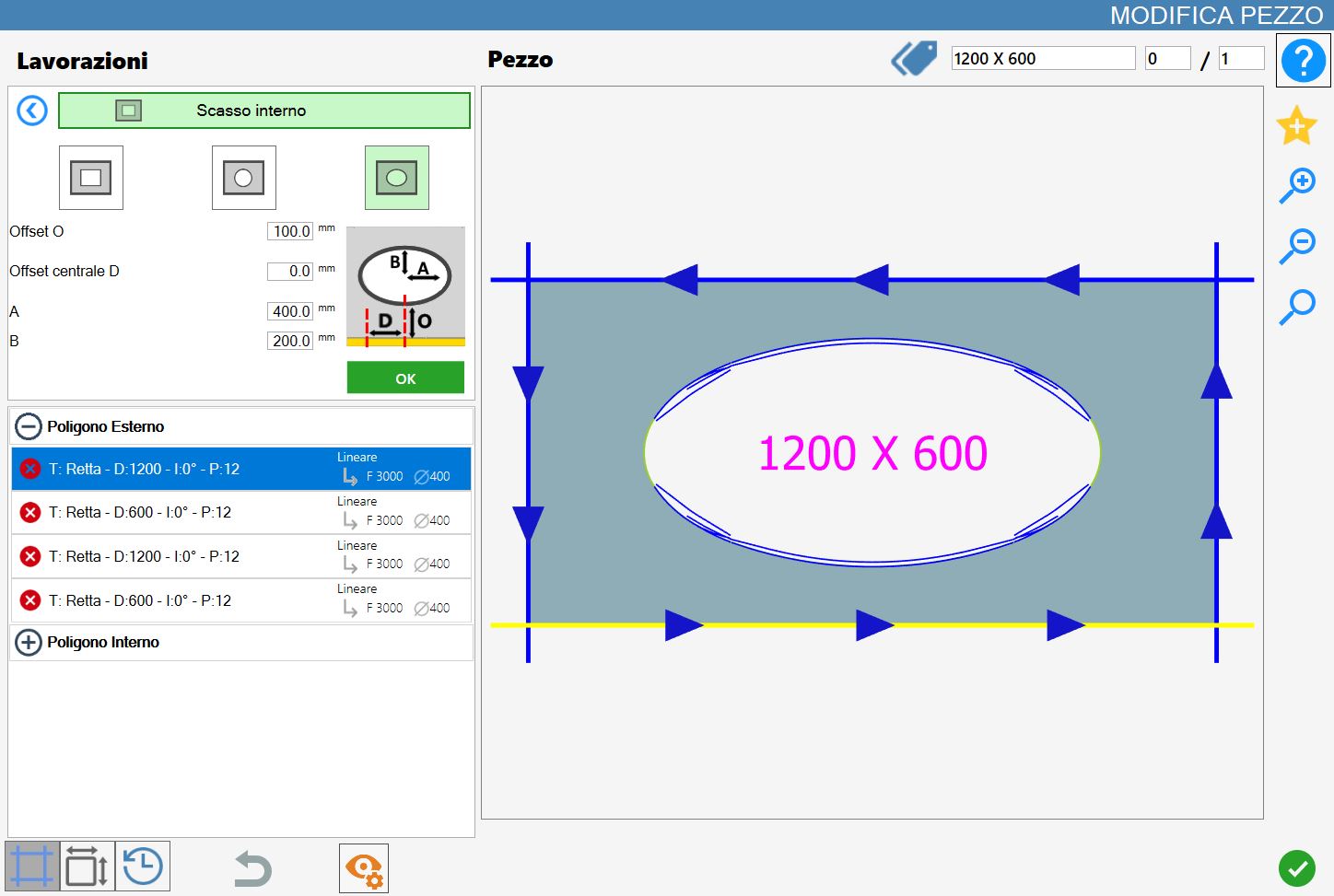

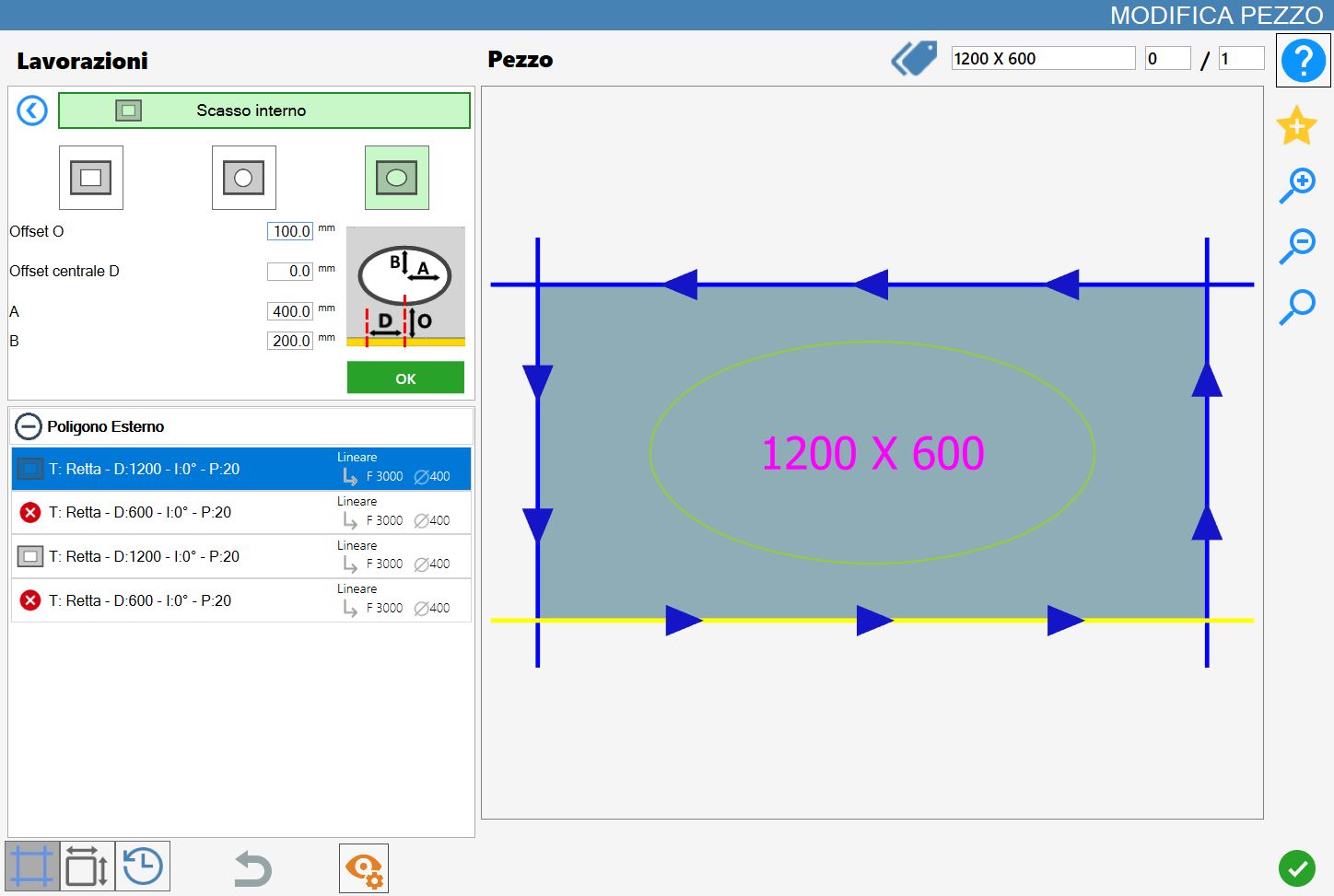

La conferma della lavorazione aggiunge un nuovo poligono interno al pezzo sia a livello grafico, sia nella lista dei poligoni sul lato sinistro:
Opzional fori per rubinetti
Premendo il tasto a sinistra del bottone ok si può attivare l’opzione fori per rubinetti , questa opzione crea dei fori aggiuntivi a quello principale centrale, e comporta la comparsa di alcuni parametri da configurare.
Se il valore del diametro del foro del rubinetto è uguale o inferiore al valore del raggio massimo del foro, i fori dei rubinetto verranno creati come fori; se il valore del diametro del foro del rubinetto è maggiore del valore del raggio massimo del foro, i fori dei rubinetto verranno creati come interruzioni interne.

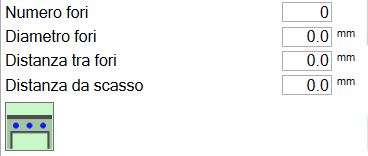

Parametri fori rubinetti
Mentre ci si trova in questa modalità verrà mostrato il seguente pannello parametri:
Numero fori | Indica quanti fori applicare alla lavorazione corrente sul taglio selezionato. |
Diametro fori | Indica il diametro dei fori applicati alla lavorazione. |
Distanza tra fori | Indica la distanza misurata tra i centri di due fori consecutivi. |
Distanza da scasso | Indica la distanza tra il centro del foro e il bordo dello scasso. |
Esecuzione fori per rubinetti
NOTA
È possibile applicare la lavorazione premendo il pulsante a sinistra del taglio opportuno nella lista dei poligoni.
Un’icona rossa con una 'X' indica che la lavorazione non può essere applicata al taglio desiderato.

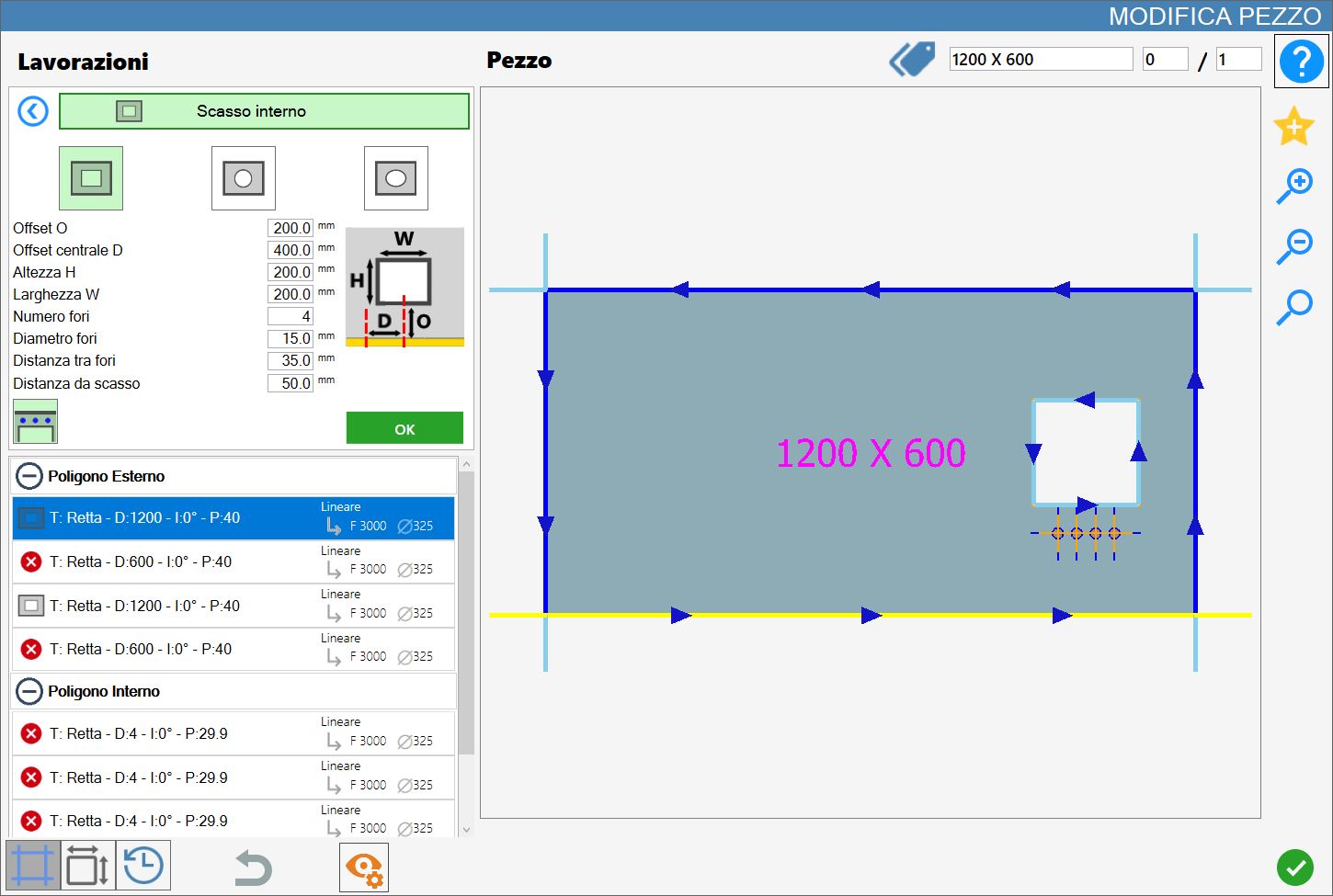

La conferma della lavorazione aggiunge oltre al un nuovo poligono interno al pezzo anche i fori per rubinetti sia a livello grafico, sia nella lista delle lavorazioni aggiunte sul lato sinistro :
