DOC3.13.20 SPECCHIO

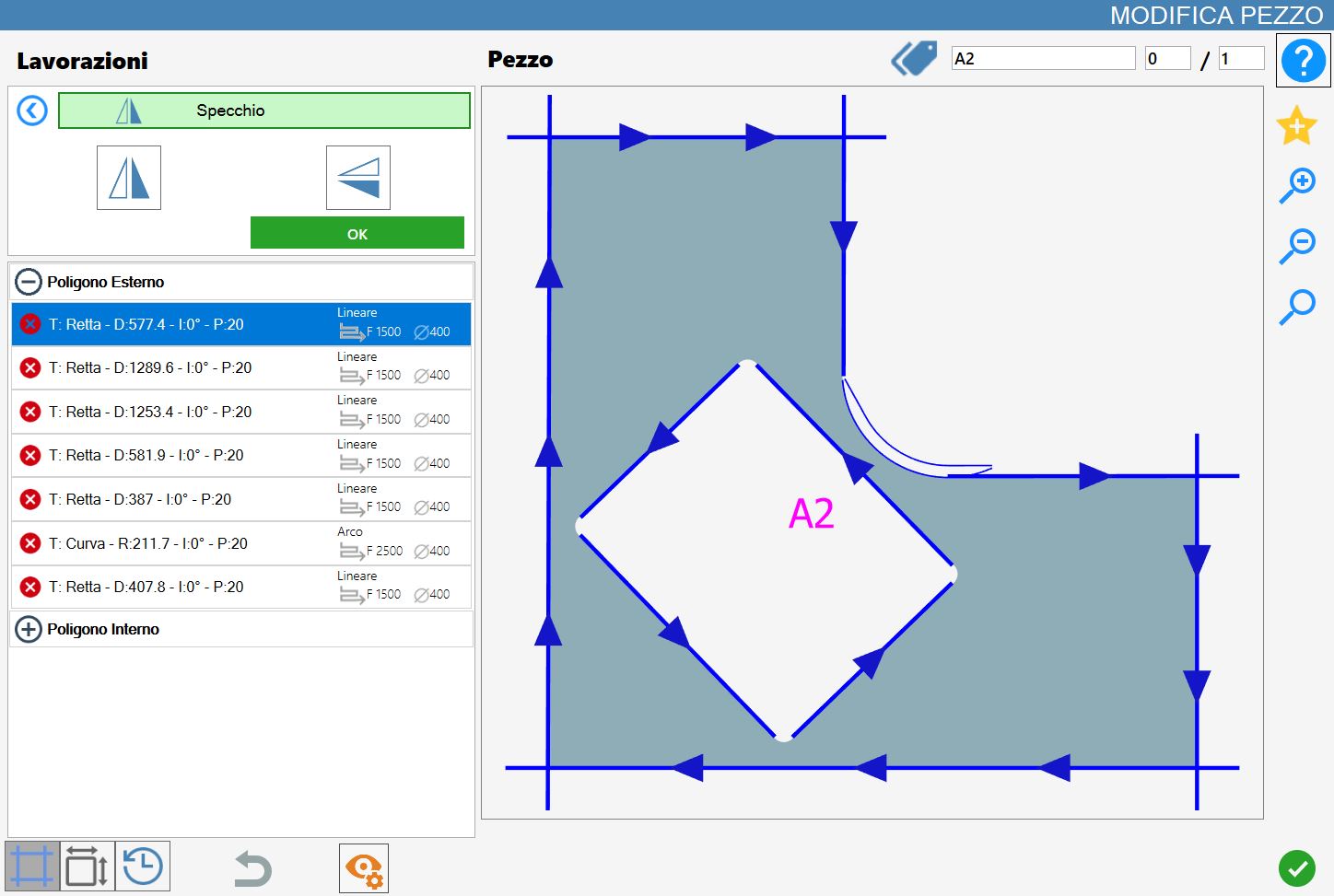

Questa funzionalità permette all’operatore di ribaltare orizzontalmente e/o verticalmente il pezzo selezionato.


Parametri


Specchio orizzontale
L’abilitazione di questo pulsante applicherà una anteprima del ribaltamento orizzontale del pezzo selezionato.


Specchio verticale
L’abilitazione di questo pulsante applicherà una anteprima del ribaltamento verticale del pezzo selezionato.

Esecuzione della lavorazione

È possibile applicare contemporaneamente il ribaltamento orizzontale e verticale, oppure solo uno di questi.
I risultati ottenibili quindi sono tre:

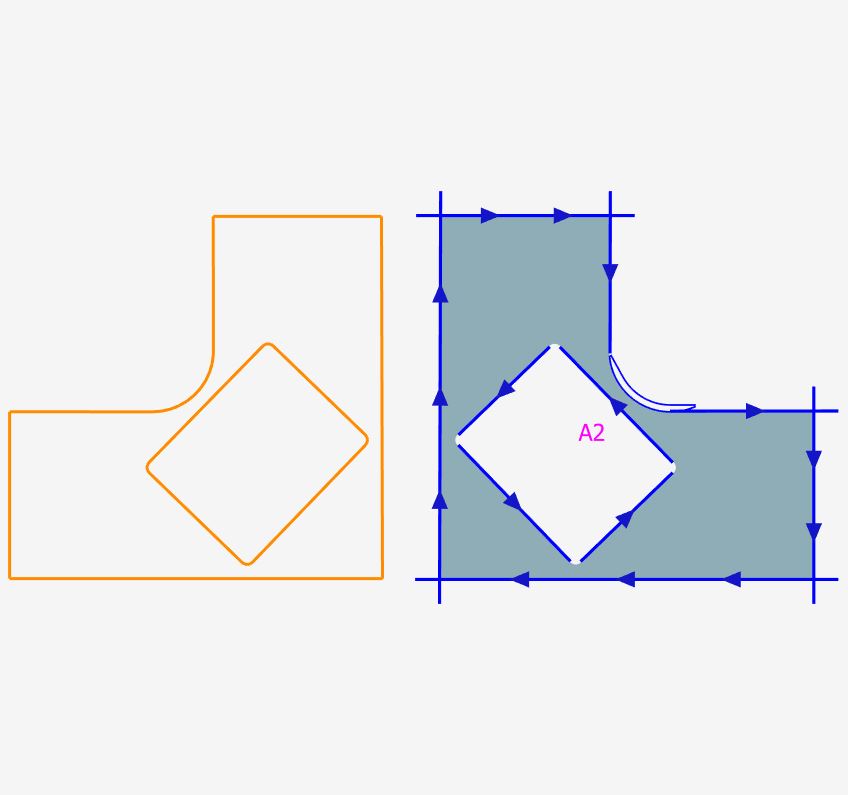

Solo ribaltamento Orizzontale

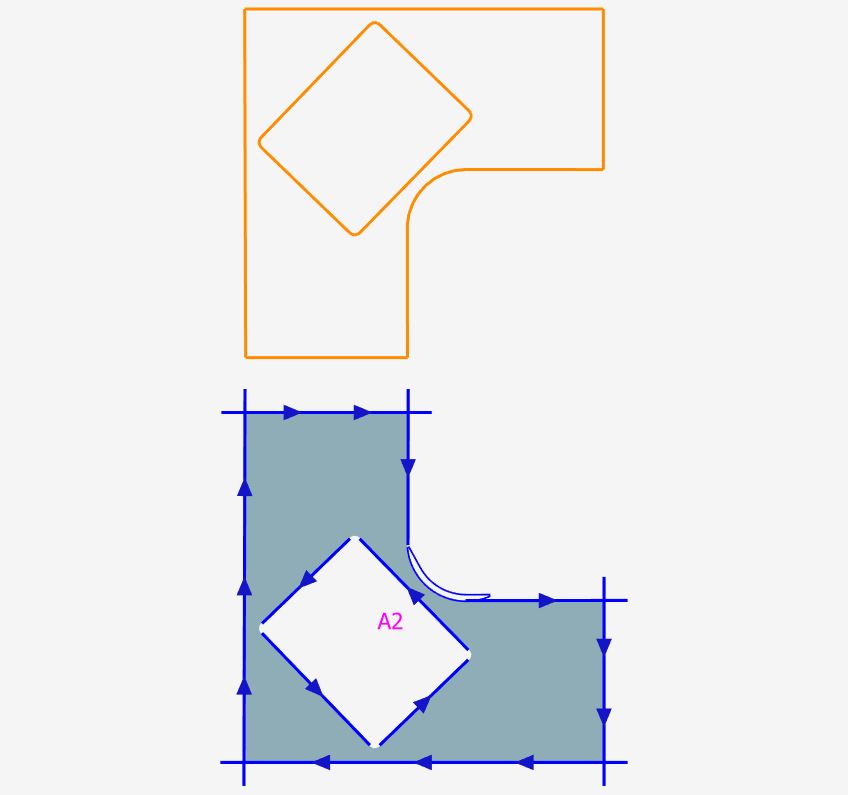

Solo ribaltamento Verticale

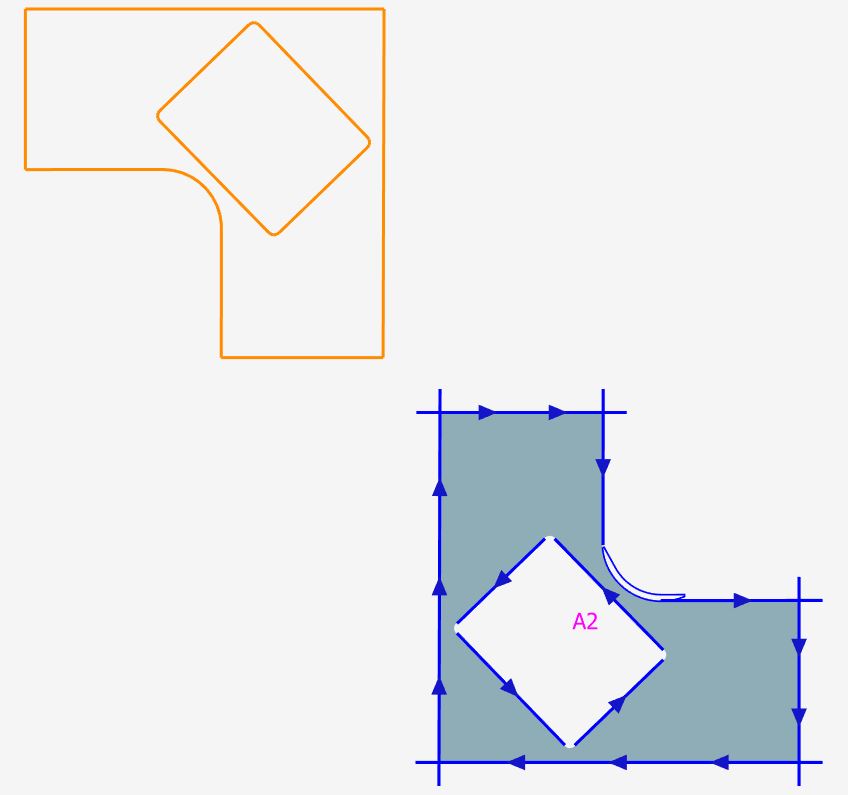

Ribaltamento Orizzontale e Verticale

;
