L’operatore può modificare il posizionamento dei pezzi sul banco tramite l’interazione sull’area di lavoro.

Funzioni

	Selezione multipla Con questa funzione si possono selezionare o deselezionare più pezzi alla volta.
	Seleziona tutto Con questa funzione si possono selezionare o deselezionare tutti i pezzi presenti sull’area di lavoro contemporaneamente.
	Rimuovi pezzi Permette di rimuovere i pezzi selezionati dall’area di lavoro.
	Muovi pezzi Apre un pannello tramite cui è possibile spostare i pezzi selezionati di distanze stabilite.
	Ruota pezzi Apre un pannello tramite cui è possibile ruotare i pezzi selezionati con angoli stabiliti.
	Annulla operazione Annulla l’ultima operazione effettuata.
	Magnetizzare i pezzi Funzionalità che permette di attaccare due tagli tra loro.
	Taglio inclinato Apre un pannello che permette di inclinare un taglio su un pezzo nell’area di lavoro.
	Modifica offset pezzo Apre un pannello tramite cui si possono cambiare le dimensioni di un pezzo.

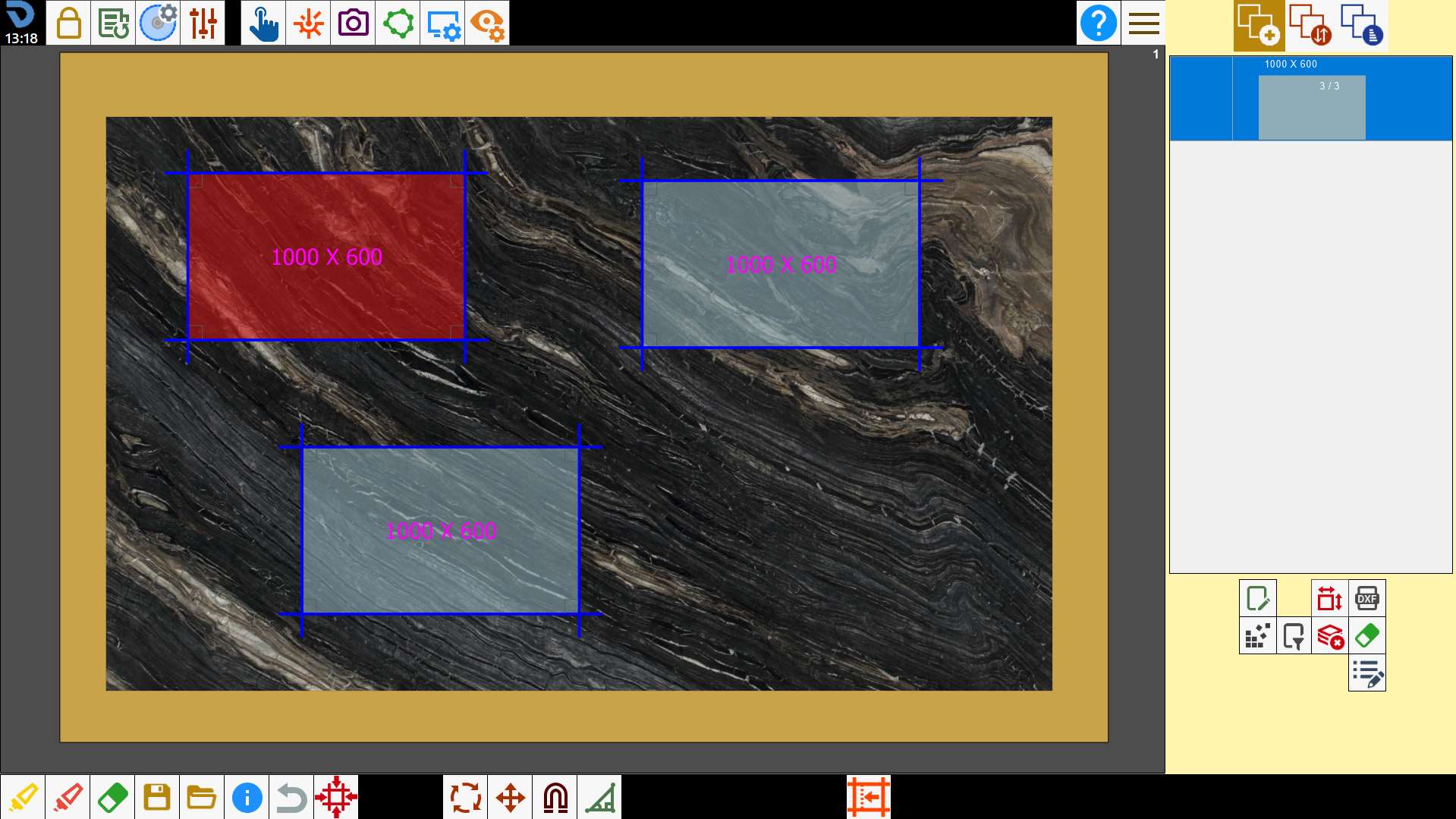

Selezionare i pezzi

Per selezionare un pezzo, premere al suo interno. Lo sfondo dei pezzi sarà di colore azzurro quando non sono selezionati, di colore rosso se selezionati.

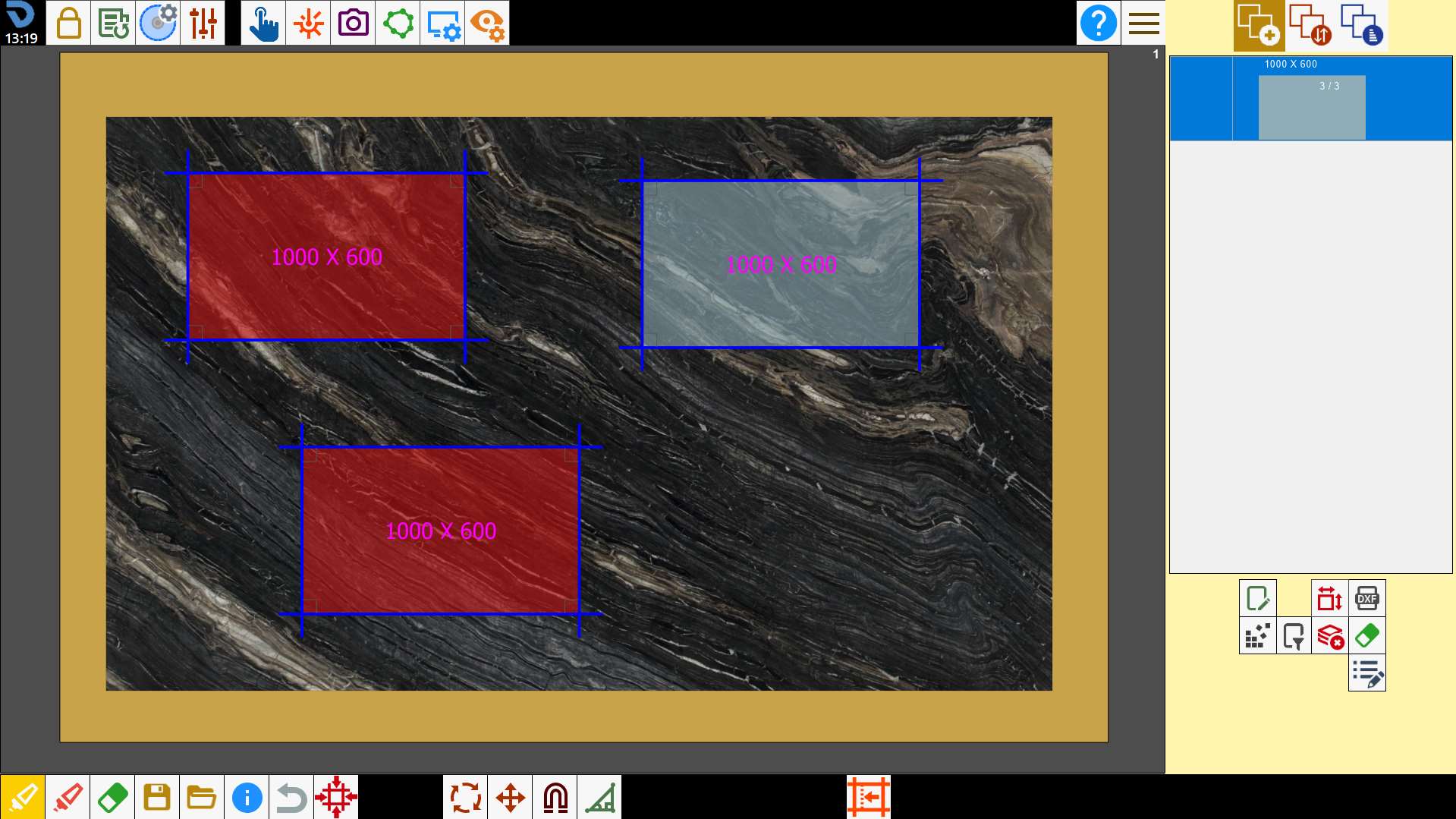

Selezione multipla

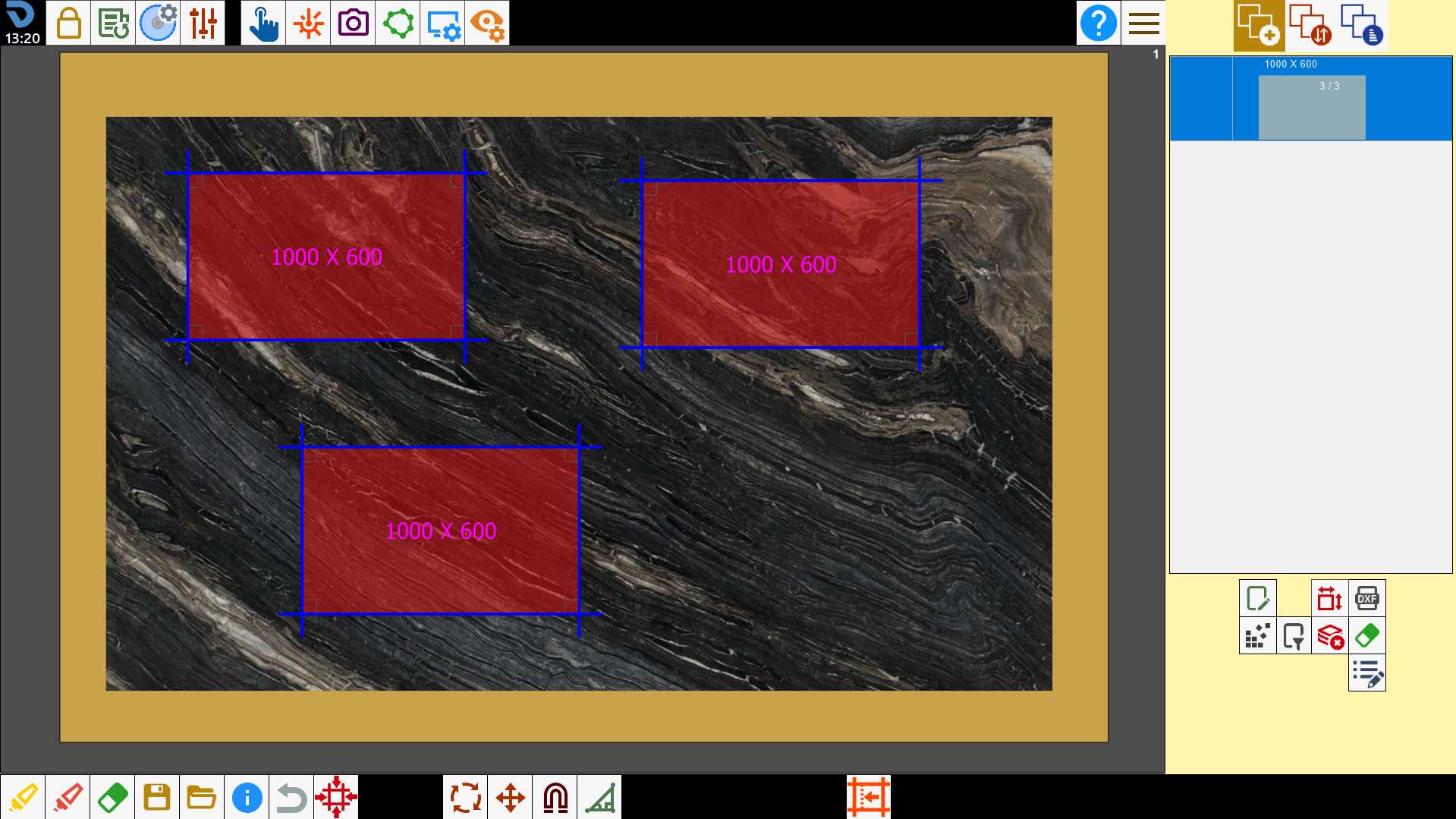

Premendo il pulsante si attiva la modalità selezione multipla. In questa modalità si potranno selezionare più pezzi contemporaneamente. Per deselezionare un pezzo, premere all’interno di un perimetro già selezionato.

Selezionare tutti i pezzi

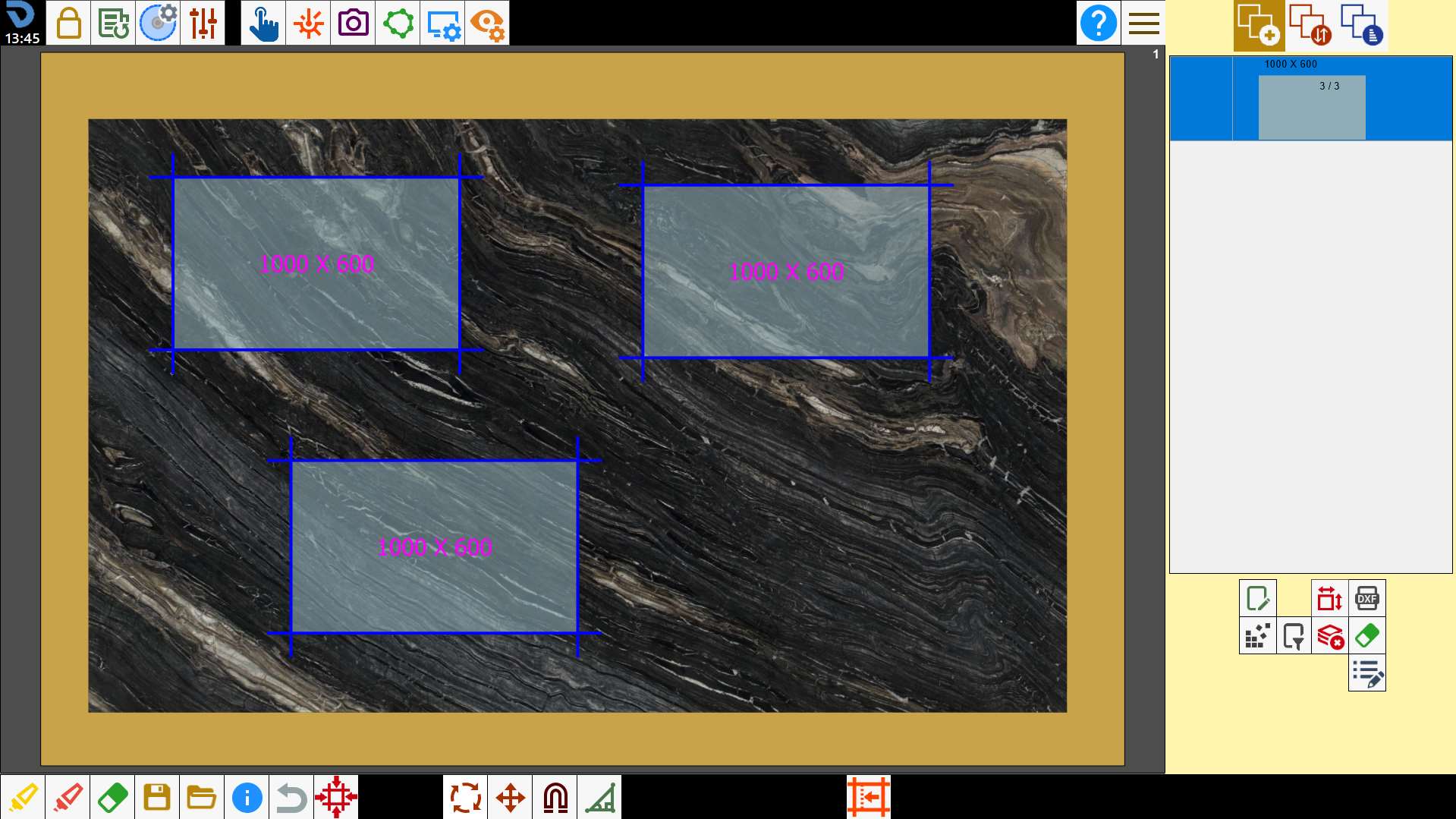

Con questo pulsante è possibile selezionare o deselezionare contemporaneamente tutti i pezzi presenti sull’area di lavoro.

Rimuovere i pezzi

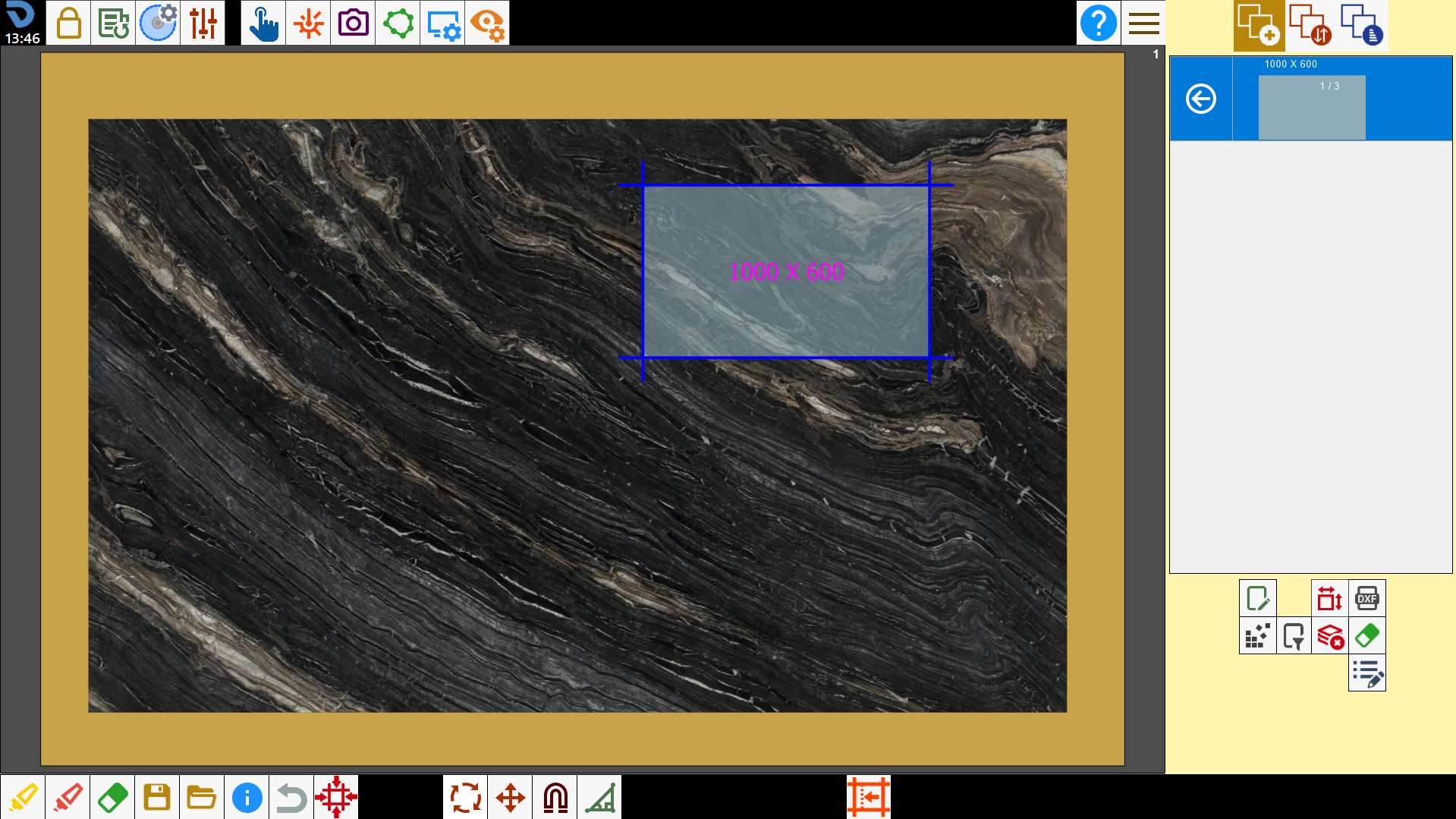

Premendo sul pulsante, i pezzi selezionati vengono rimossi dall’area di lavoro e vengono inseriti nuovamente nella lista dei pezzi, per renderli disponibili in un secondo momento.

Spostare i pezzi

Per spostare il pezzo selezionato, tenere premuto all’interno del perimetro e trascinarlo sull’area di lavoro.

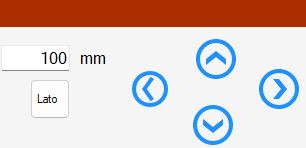

In alternativa è possibile utilizzare il pannello per lo spostamento con frecce direzionali.

Pulsanti

	Frecce direzionali Pulsanti che permettono lo spostamento del pezzo nelle diverse direzioni. La distanza di spostamento è impostabile tramite la casella di testo situata sulla sinistra.
	Spostamento lungo l’asse del lato Permette di eseguire movimenti paralleli o ortogonali rispetto al lato del pezzo che si seleziona. Se più pezzi sono selezionati contemporaneamente si muoveranno tutti coerentemente rispetto al lato selezionato.

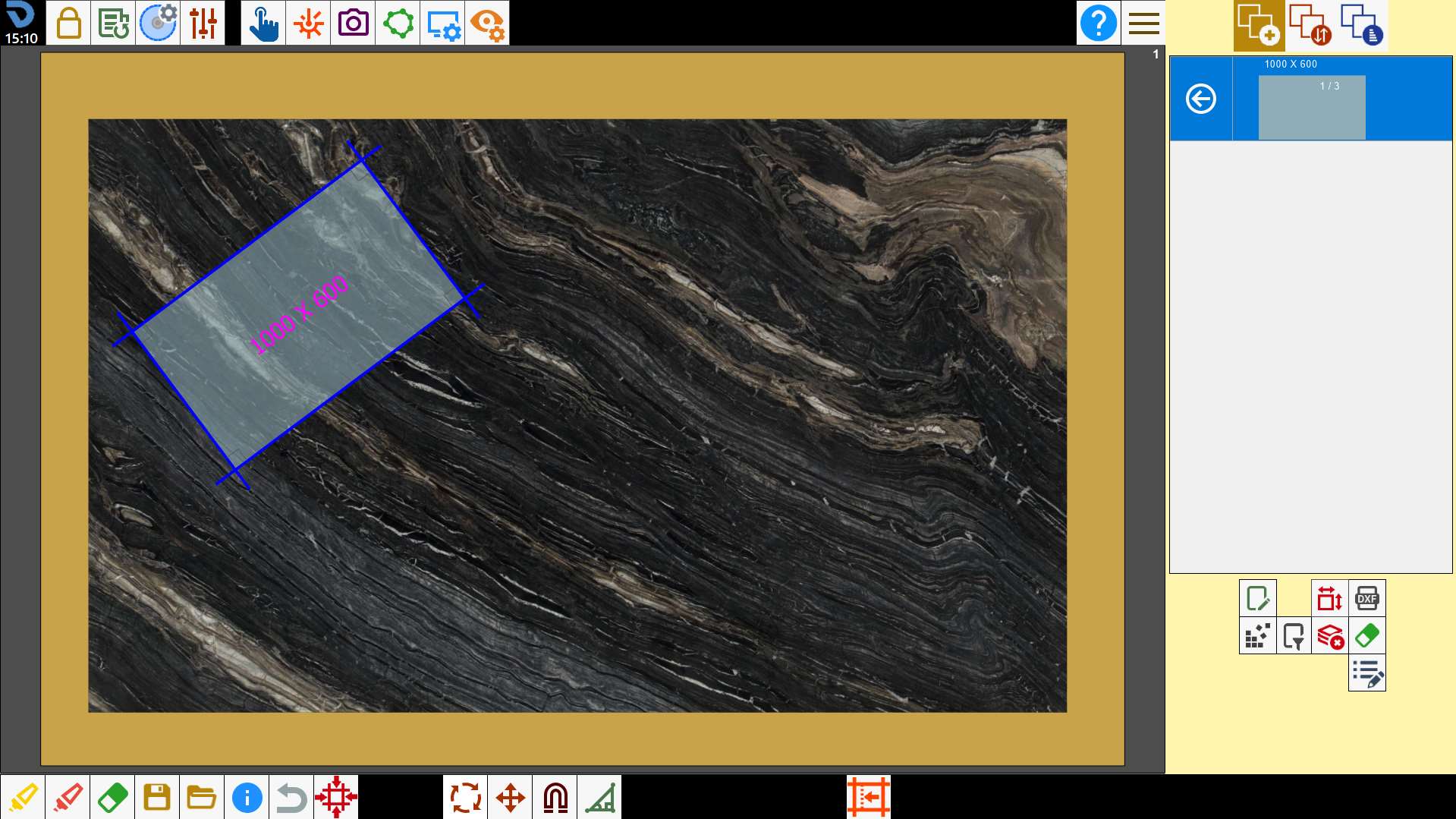

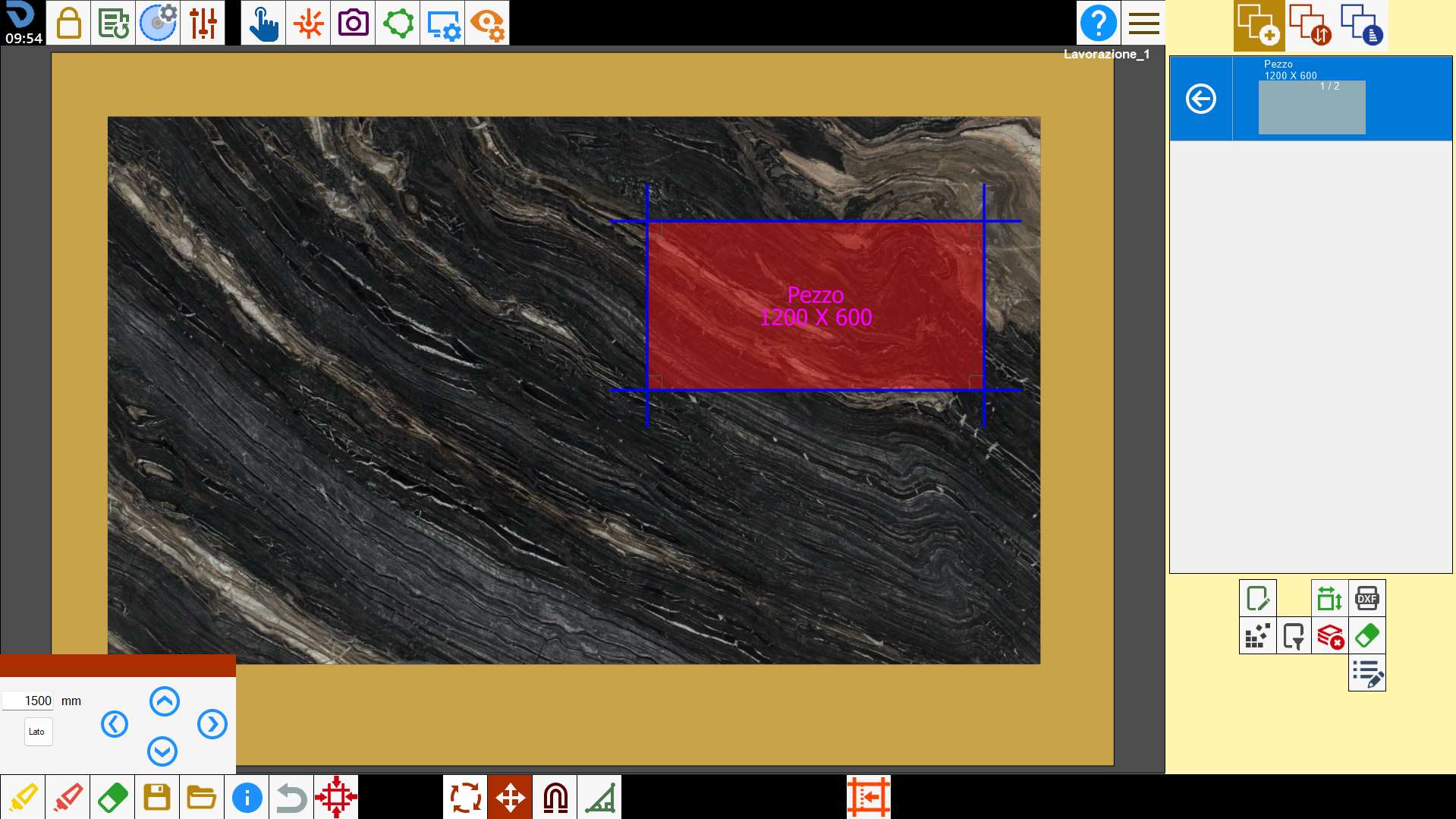

Muovere i pezzi lungo gli assi classici

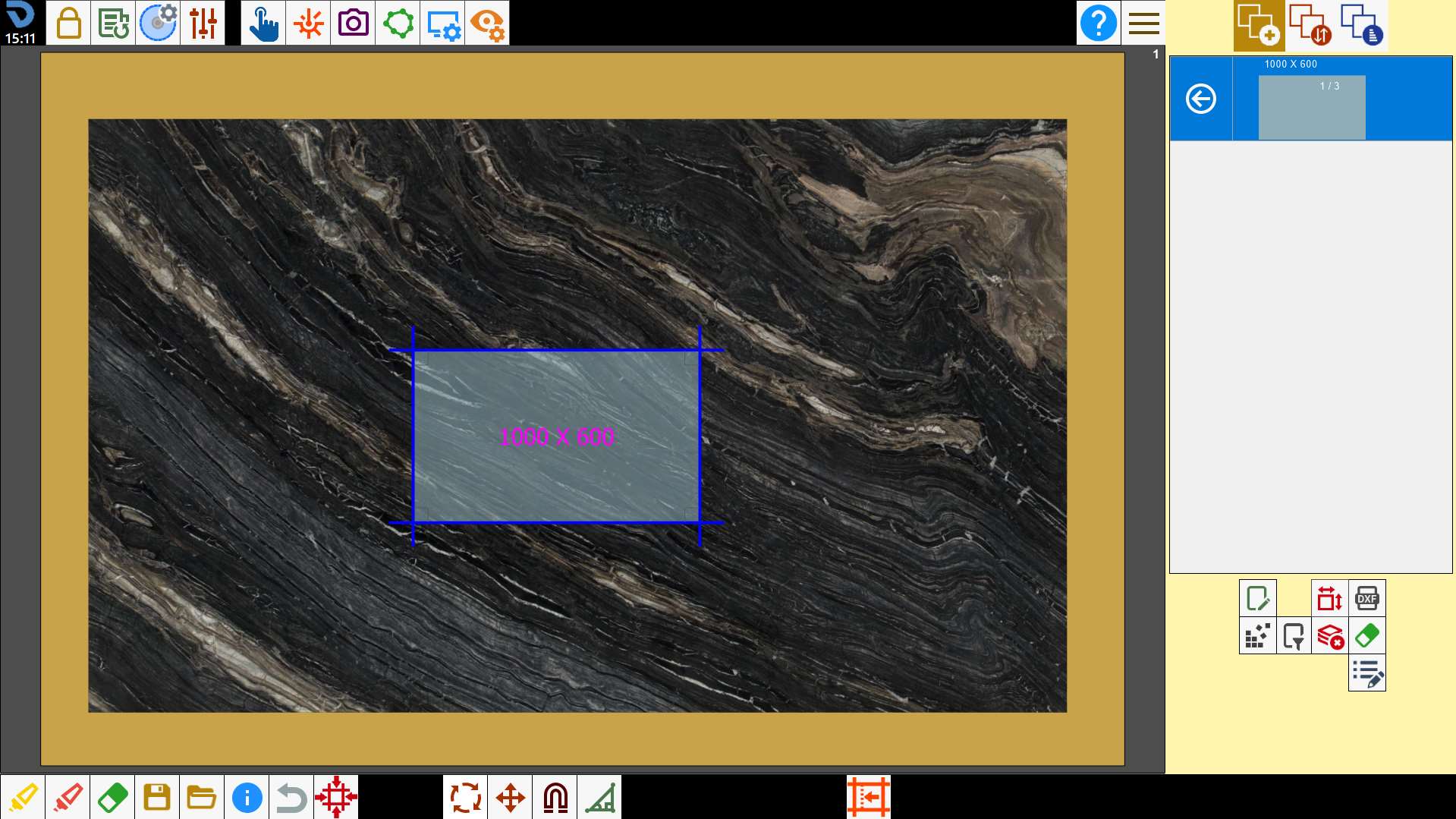

Si desidera applicare al pezzo uno spostamento di 1500 mm verso sinistra.

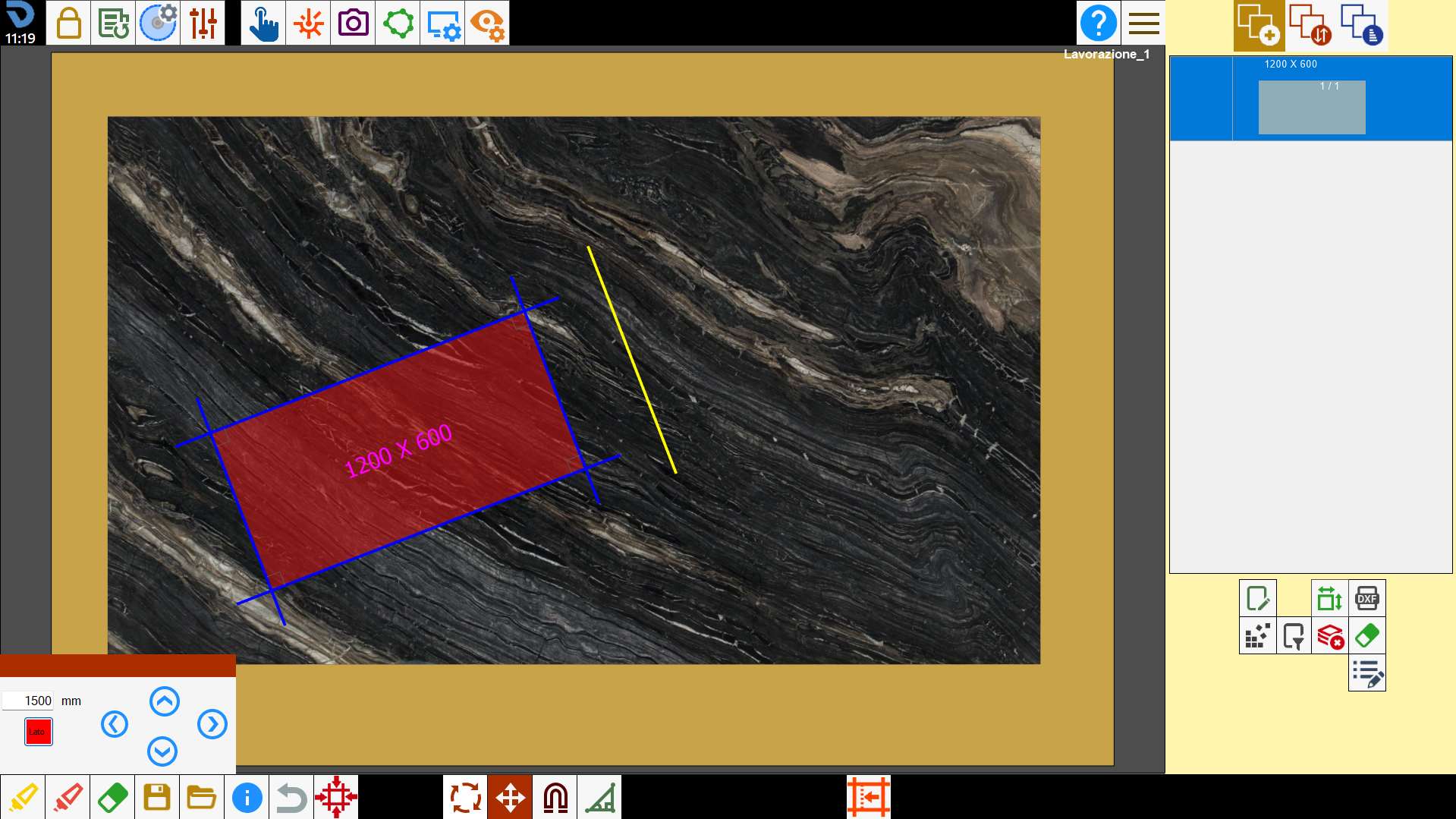

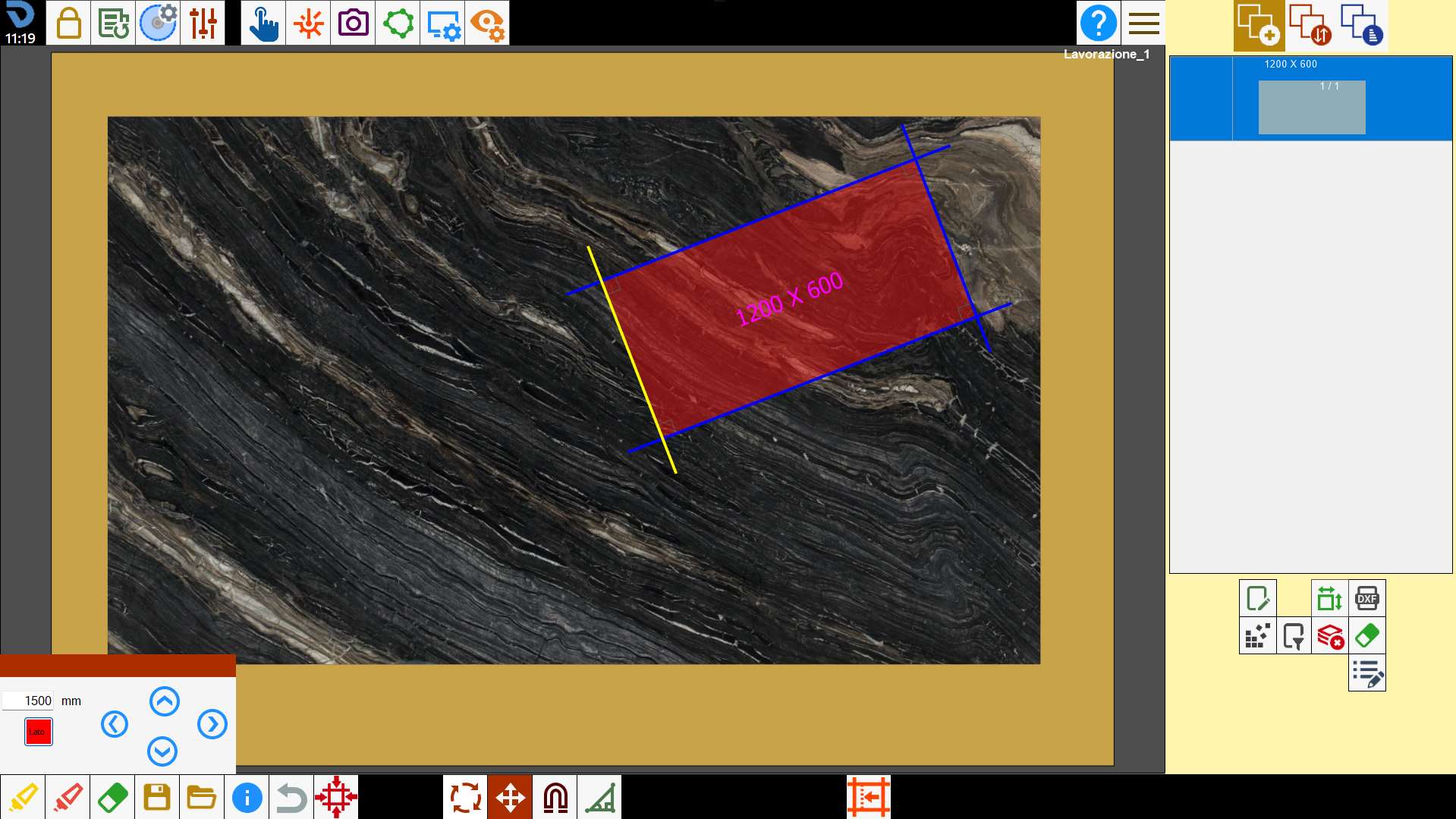

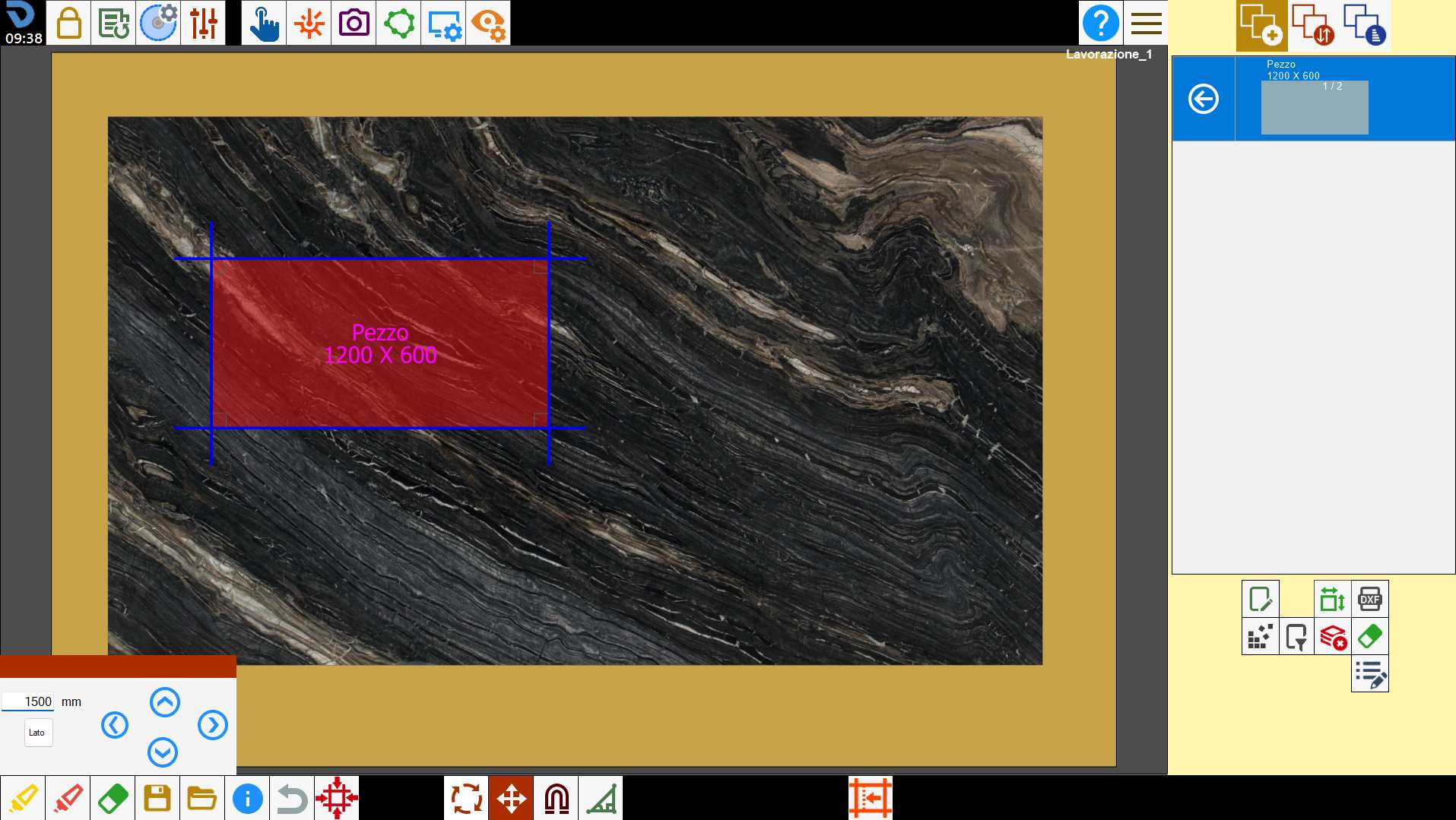

Muovere i pezzi lungo l’asse del lato

Si desidera applicare al pezzo uno spostamento di 1500 mm verso sinistra rispetto all’asse del lato del pezzo.
Per fare ciò il pulsante relativo deve essere attivato.

Ruotare i pezzi

Per ruotare i pezzi selezionati, tenere premuto all’esterno del perimetro e trascinarli sull’area di lavoro.
In alternativa è possibile utilizzare il pannello per la rotazione con angoli determinati.

Pulsanti

	Rotazione oraria Permette di ruotare il pezzo in senso orario del numero di angoli indicati dalla casella di testo sottostante.
	Rotazione antioraria Permette di ruotare il pezzo in senso antiorario del numero di angoli indicati dalla casella di testo sottostante.
	Rotazione 90_ Permette di ruotare il pezzo di 90_ in senso orario.

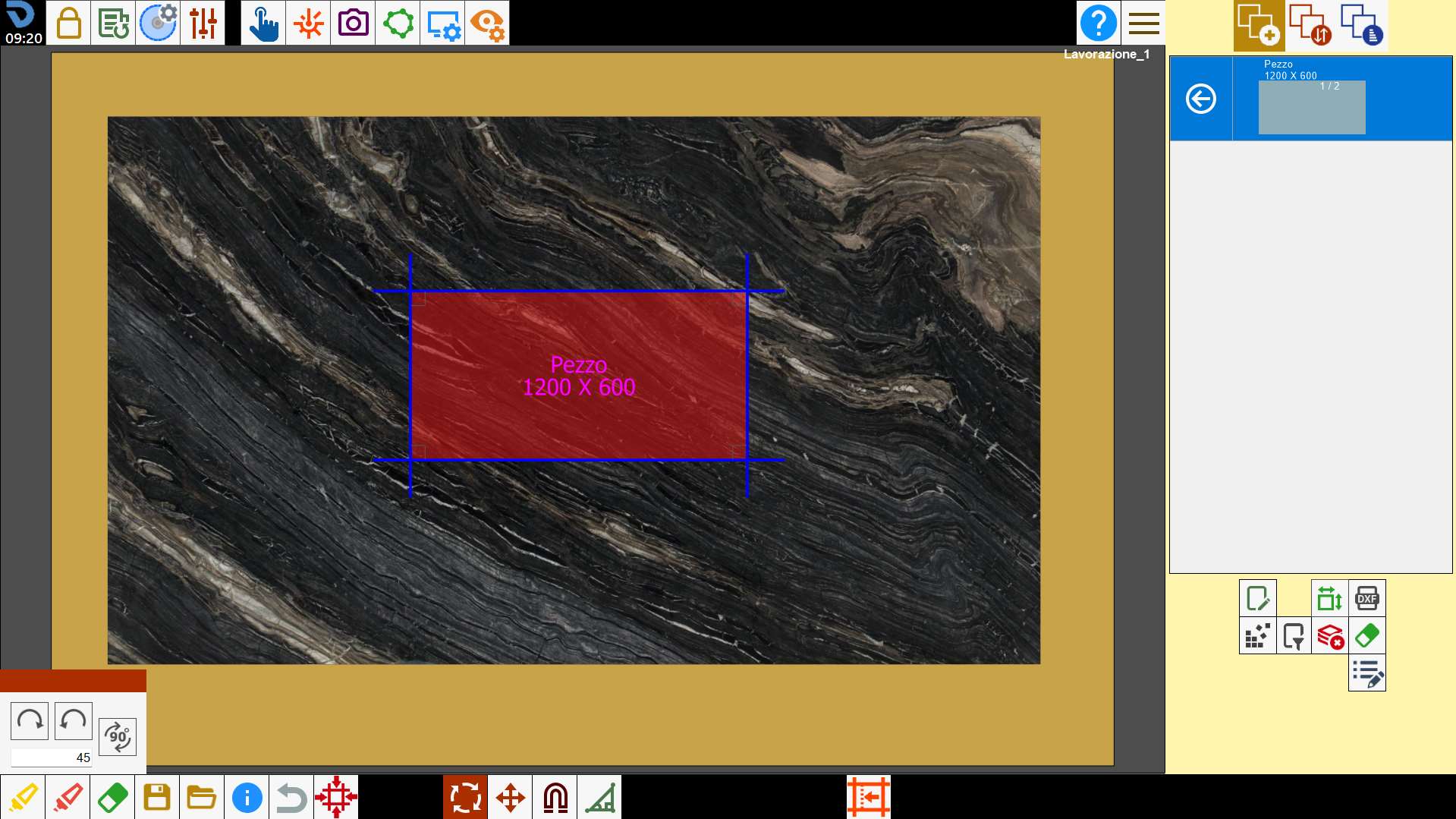

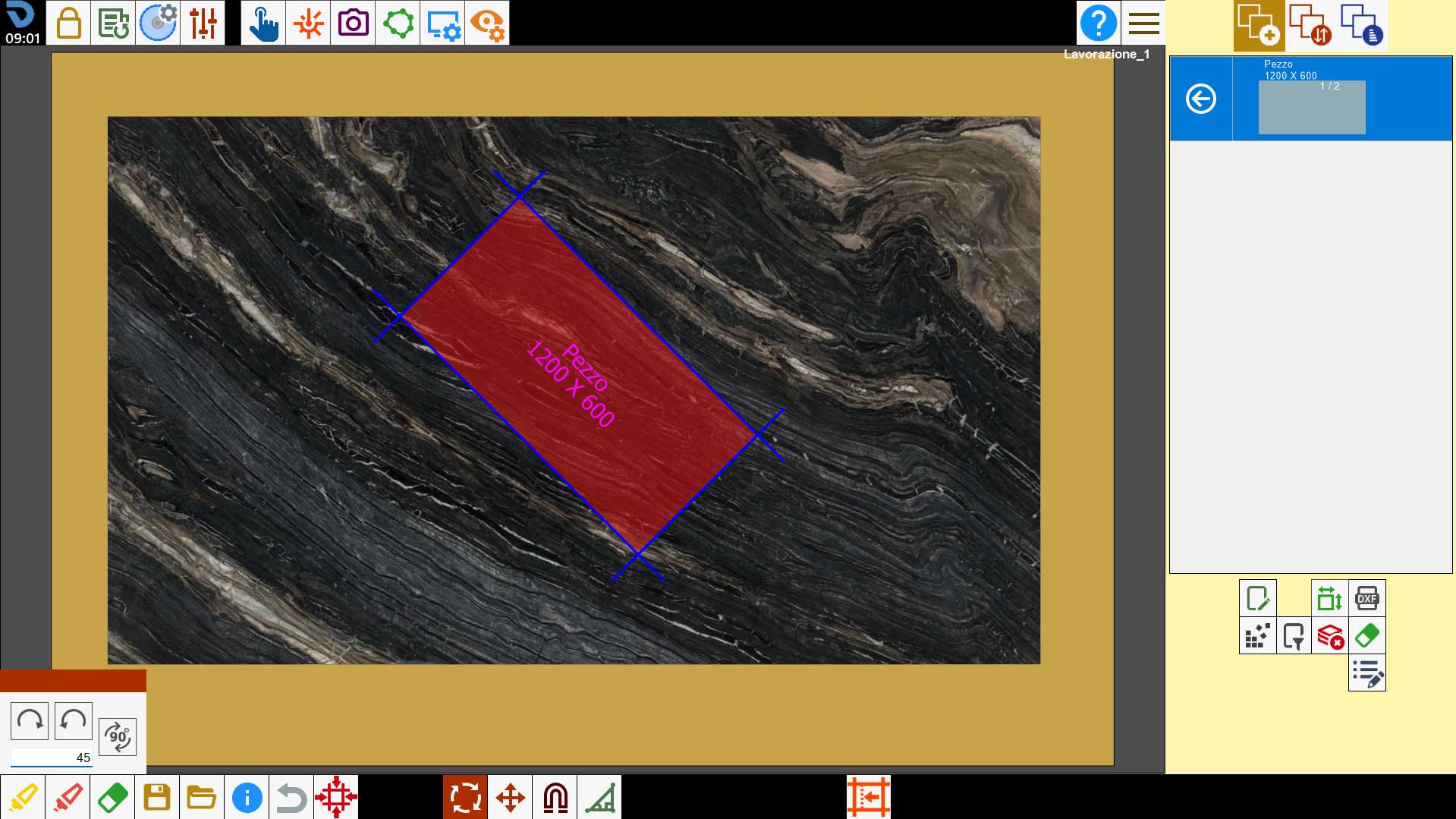

Applicare rotazione

Si desidera applicare al pezzo una rotazione di 45 gradi in senso orario.

Annulla operazione

Questa funzione serve per annullare l’ultima operazione eseguita.
Per esempio se l’operatore sbaglia a cancellare un pezzo, schiacciando questo pulsante può tornare indietro a prima che eliminasse il pezzo.
