Questo pannello permette all’operatore di modificare alcune caratteristiche di un taglio.

Pulsanti

Nell’angolo in alto a sinistra, è possibile modificare l’attivazione del taglio.

Attiva/Disattiva taglio Permette di attivare o disattivare il taglio selezionato. NOTA Un taglio disattivato non viene eseguito dalla macchina.

In base alla tipologia del taglio selezionato, verranno visualizzate versioni diverse di questo pannello.

Tagli con disco

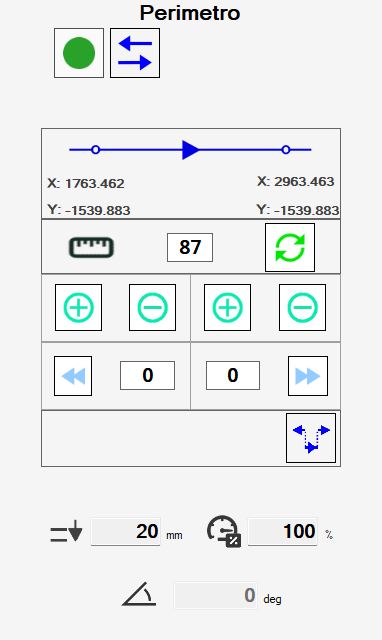

Selezionando un taglio eseguito con disco, lineare o ad arco, viene visualizzato il seguente pannello:

I tagli eseguiti con disco sono caratterizzati da un punto iniziale ed un punto finale. Le frecce ne definiscono il verso di percorrenza, da inizio a fine.

Sulla tabella riportata sotto, vengono riportati i pulsanti con cui l’operatore può modificare le caratteristiche del taglio:

	Inverti verso del taglio L’operatore può invertire il verso di esecuzione del taglio.
	Quantità di allungo Permette di modificare la lunghezza di ogni allungo del taglio.
	Calcola scodo Ricalcola la quantità di allungo del taglio in base al diametro del disco e allo spessore del materiale, facendo in modo che corrisponda allo scodo del disco.
	Allunga taglio Allunga il taglio della lunghezza indicata dalla quantità di allungo. Il pulsante di sinistra allunga la parte iniziale del taglio, mentre quello di destra allunga la parte finale.
	Accorcia taglio Accorcia il taglio della lunghezza indicata dalla quantità di allungo. Il pulsante di sinistra accorcia la parte iniziale del taglio, mentre quello di destra accorcia la parte finale.
	Allunga estremo iniziale fino a bordo lastra Permette di allungare l’inizio del taglio fino al bordo della lastra. Il valore nella casella serve in caso si voglia allungare il taglio di una certa quantità al di fuori della lastra.
	Allunga estremo finale fino a bordo lastra Permette di allungare la fine del taglio fino al bordo della lastra. Il valore nella casella serve in caso si voglia allungare il taglio di una certa quantità al di fuori della lastra.
	Allunga tagli corti Se il taglio selezionato è troppo corto per fare in modo che il disco penetri completamente il materiale, con questo pulsante, e se possibile, il taglio viene allungato fino a diventare passante.

Vengono inoltre visualizzati alcuni dati relativi all’esecuzione del taglio.

	Affondo Penetrazione del taglio nel materiale. L’operatore può modificare questo valore.
	Velocità percentuale Percentuale della velocità stabilita per eseguire il taglio. L’operatore può modificare questo valore. NOTA Non è possibile modificare la velocità percentuale di tagli su archi.
	Inclinazione Gradi di inclinazione del taglio. Non è modificabile.

Modificare il taglio dall’area di lavoro

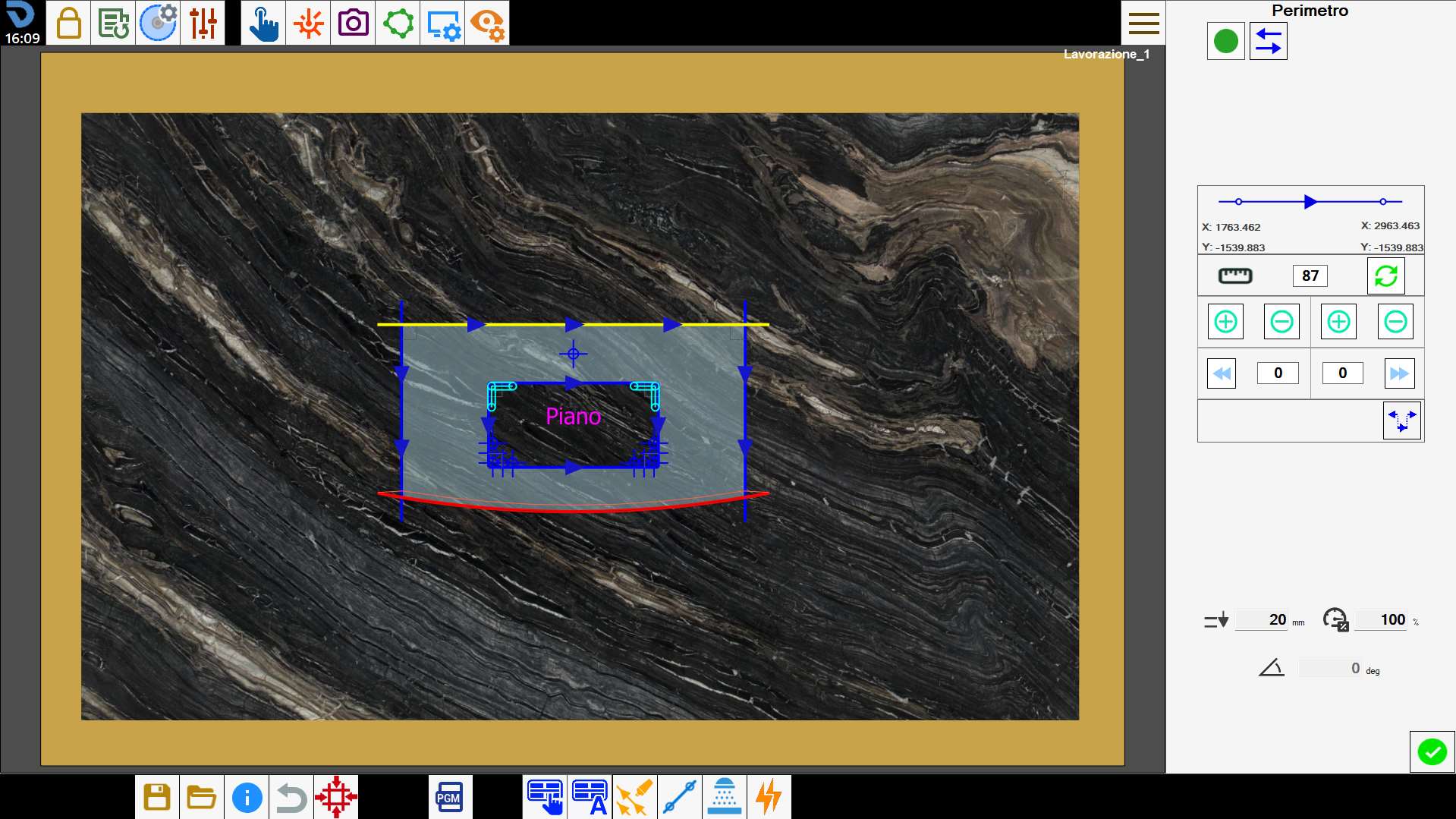

Selezionando un taglio sull’area di lavoro e premendo il pulsante destro del mouse, appare una finestra per poter modificare il taglio rapidamente.

I pulsanti corrispondono alle funzioni già elencate. Viene allungato l’estremo del taglio più vicino al punto in cui è stato premuto il pulsante.

Tagli su archi interni

Per tagli su archi aventi curvatura rivolta verso l’interno del pezzo, è necessario tenere in considerazione che lo scodo del disco durante la lavorazione potrebbe rovinare il lato.
Per questo motivo, questi tagli devono essere svolti in modo diverso rispetto a quelli per tagli esterni.

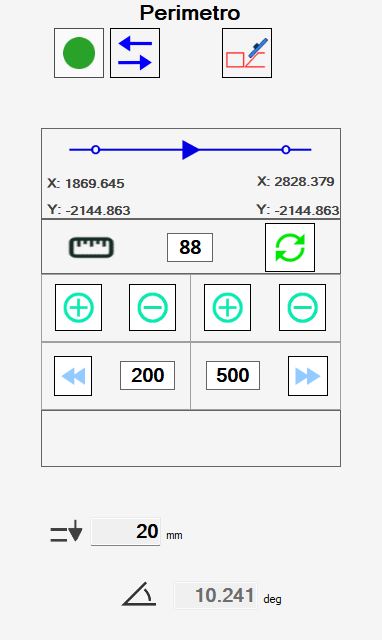

Parametrix propone due modalità per tagliare archi interni, selezionabili con il pulsante che si trova in alto a destra.

	Arco inclinato Viene eseguito un taglio inclinato a misura. L’inclinazione adeguata viene calcolata automaticamente.
	Arco sfasato Il taglio viene eseguito senza inclinazione, ma spostato verso l’esterno del pezzo rispetto alla sua posizione corretta.

Ogni modalità di lavorazione possiede pregi e difetti:

• Archi inclinati consentono una finitura migliore sul risultato finale, che quindi necessiterà meno lavoro di manodopera per venire completato.
  Tuttavia richiedono uno sforzo maggiore da parte della macchina, e quindi la lavorazione deve essere svolta a velocità ridotte e con più passate.

• Archi sfasati sono meno onerosi per quanto riguarda la fatica che la macchina deve svolgere per la loro lavorazione, e quindi possono essere svolti a velocità più elevate.
  In compenso, lo scodo del disco provoca danni maggiori al materiale, e inoltre il materiale che deve essere asportato in fase di rifinitura manuale è maggiore.

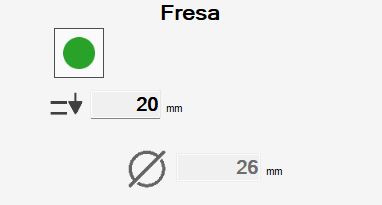

Fori e Fresature

Lavorazioni come fori e fresature consentono un minor numero di modifiche da parte dell’operatore.

Sono disponibili informazioni relative a:

	Affondo Penetrazione del taglio nel materiale. L’operatore può modificare questo valore.
	Diametro utensile Viene mostrato il diametro dell’utensile che viene utilizzato per il taglio.

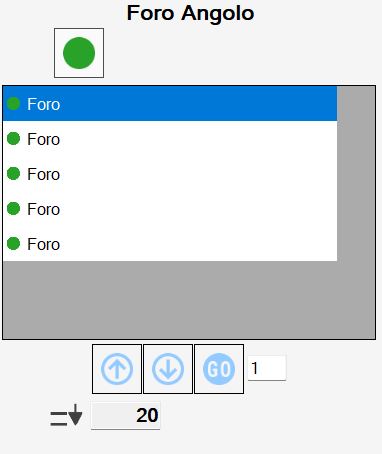

Ribassi e Fori su vertice

I fori ad angolo e i ribassi sono lavorazioni composte rispettivamente da più fori e fresature. Nel caso in cui venga selezionata una di queste voci, viene mostrato un elenco di tutti i tagli che li compongono.

L’operatore può decidere di attivare o disattivare ciascun taglio singolarmente utilizzando il pulsante su ogni voce dell’elenco, oppure se andare ad agire contemporaneamente su tutti i tagli della lavorazione lavorazione con il pulsante in alto.
I pulsanti che appaiono sotto l’elenco permettono di modificare l’ordine con cui i singoli tagli vengono eseguiti.

	Spostamento con frecce Permettono di spostare il taglio selezionato nella posizione superiore o inferiore.
	Spostamento alla posizione desiderata Permette di spostare il taglio selezionato nella posizione indicata dalla casella di testo adiacente.

Inoltre, l’operatore può modificare la penetrazione della lavorazione attraverso il campo sottostante:

Affondo Penetrazione dei tagli nel materiale. L’operatore può modificare questo valore. NOTA L’affondo di tutti i tagli che compongono la lavorazione è lo stesso Modificando questo valore, verrà modificata la penetrazione di tutti i tagli dell’elenco.
