Per poter funzionare, il programma deve conoscere il bordo della lastra su cui lavorare. Questa funzione permette di tracciare il perimetro.


Modalità di creazione del perimetro

Il programma permette all’operatore di disegnare il perimetro utilizzando una delle seguenti modalità:


Modalità rettangolo
Permette di creare perimetri dalla forma rettangolare.


Modalità per punti
Permette di creare poligoni dalla forma poligonale arbitraria.

NOTA

In ogni momento della creazione del perimetro, è possibile passare da una modalità all’altra.
Passando dalla modalità “per punti“ alla modalità “rettangolo“, il perimetro verrà convertito in rettangolo, e si perderanno tutti i vertici del poligono.
Verrà chiesta conferma per poter procedere in questa operazione.

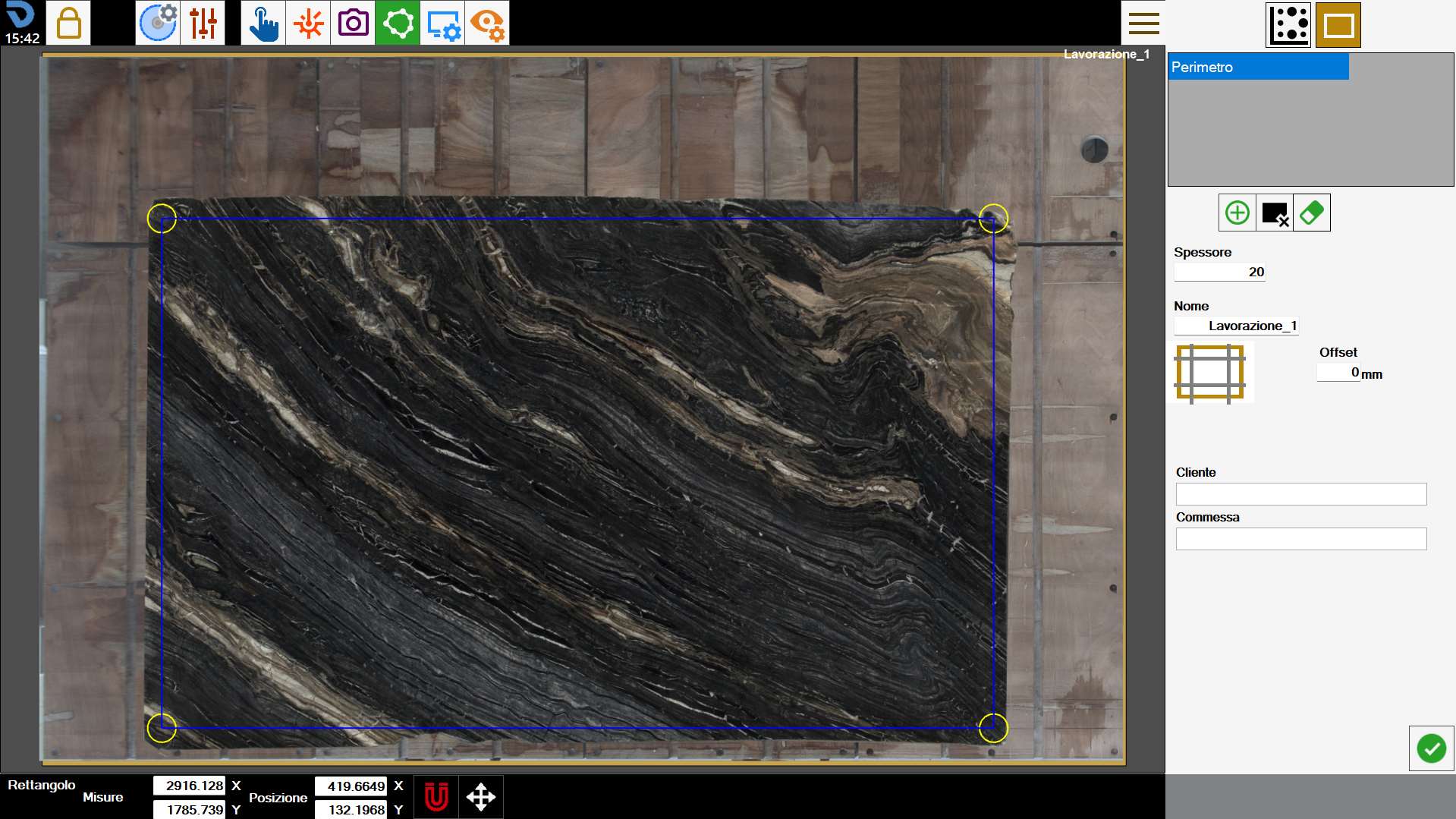

Rettangolo

Questa modalità permette di creare perimetri dalla forma rettangolare.


Per cambiare la dimensione e la posizione del rettangolo è possibile trascinare i cerchi gialli sull’area di lavoro, oppure modificando i valori indicati nella barra sottostante.


Misure

Dimensioni sull’asse X e sull’asse Y del perimetro.

Posizione

Coordinate del vertice in basso a sinistra del rettangolo rispetto al vertice in basso a sinistra del banco.

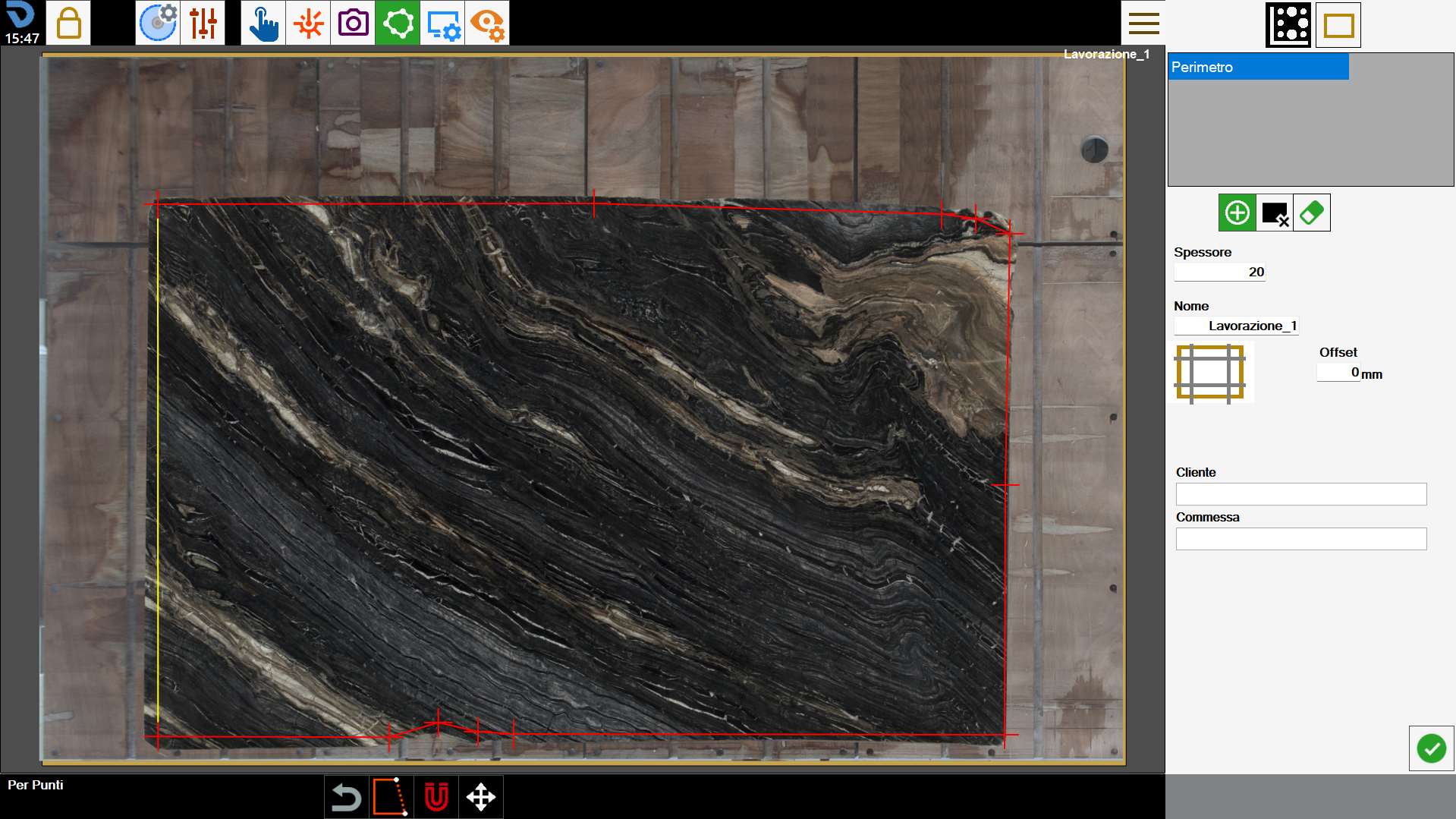

Per punti

Questa modalità permette di creare poligoni dalla forma poligonale arbitraria.
Per fare ciò, l’operatore può disporre i punti che formano il perimetro nelle posizioni desiderate come mostrato nella figura sottostante.


In questa modalità, è possibile interagire con il perimetro utilizzando i seguenti pulsanti:


Chiusura perimetro
Una volta presi tutti i punti necessari, premendo questo pulsante verrà chiuso il perimetro.


Rimozione ultimo punto
Se è necessaria la modifica di un perimetro chiuso, basta schiacciare questo pulsante per aprire il perimetro.
Continuando a premere il pulsante vengono eliminati a ritroso i punti creati precedentemente.

Una volta chiuso, il perimetro diventerà di colore blu, e i suoi vertici indicati da cerchi gialli.
Sia durante la fase di creazione che in presenza di un perimetro chiuso, sarà sempre possibile spostare i vertici sull’area di lavoro per migliorare la precisione.

Barra inferiore

L’operatore può interagire con un perimetro presente sull’area di lavoro utilizzando i pulsanti situati nella sezione inferiore della schermata.


Calamita su laser a croce
Permette all’operatore di spostare i vertici del perimetro nella posizione di eventuali croci del laser presenti sull’area di lavoro.
Trascinando un vertice nelle vicinanze di una croce del laser, questo verrà calamitato in quella posizione.


Spostamento del perimetro
Permette di spostare il perimetro selezionato in una nuova posizione interagendoci sull’area di lavoro.

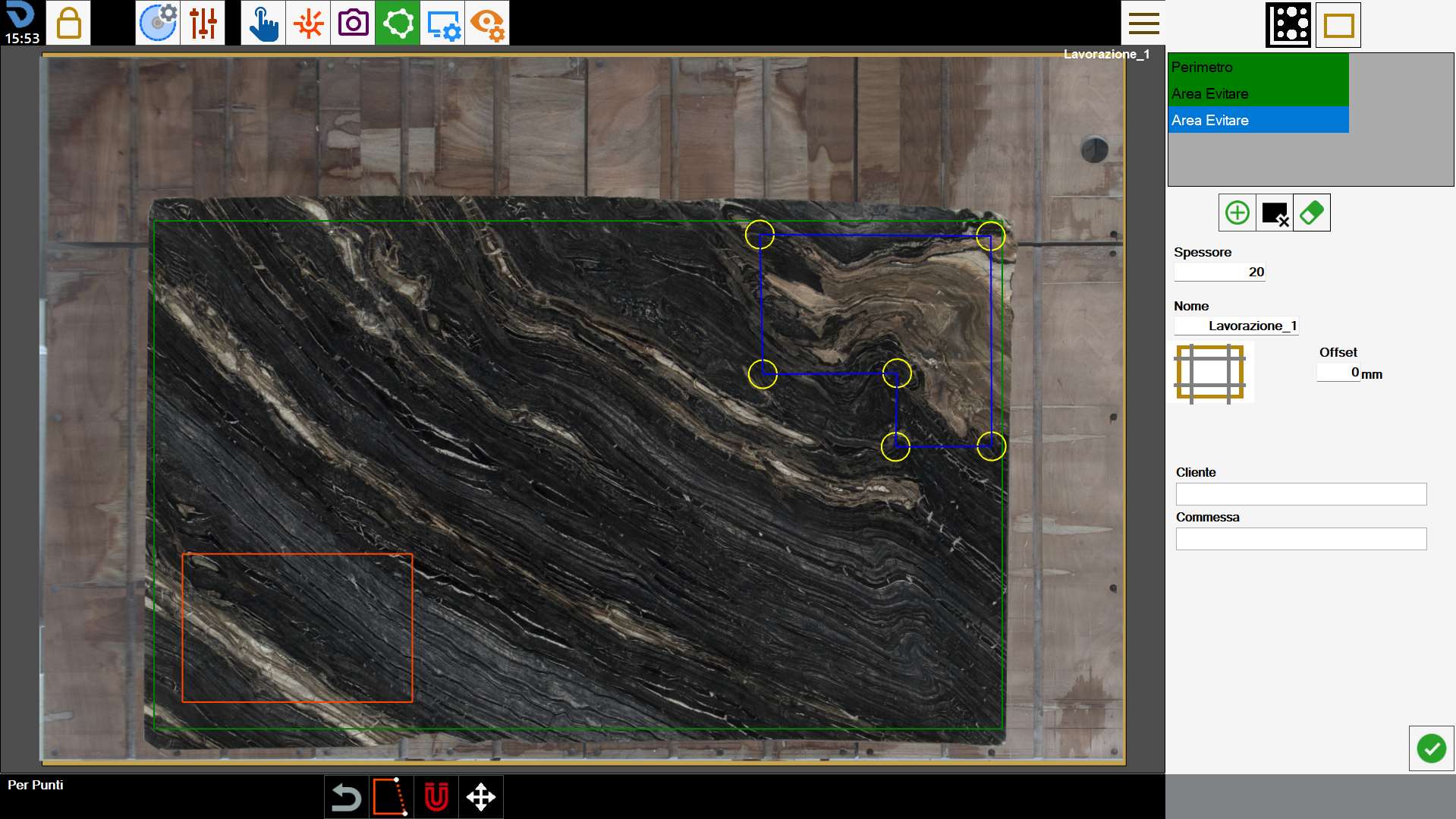

Creare un nuovo perimetro

Il programma consente di creare più di un perimetro su cui disporre i pezzi per la lavorazione.
Inoltre, è possibile definire delle zone della lastra su cui non è possibile inserire alcun pezzo.


Perimetro
Permette di creare un perimetro all’interno di cui è possibile inserire pezzi.


Area da evitare
Permette di definire il perimetro di un’area da evitare su cui non è possibile disporre pezzi.


Cancella perimetro
Verrà attivata la modalità di eliminazione singola, che permetterà all’operatore di cancellare uno o più perimetri creati cliccandoci sopra.

I perimetri creati sono visibili nell’elenco in alto a destra. Per modificare un perimetro basta selezionarlo sull’area di lavoro oppure la voce corrispondente all’interno dell’elenco.
Il perimetro attualmente selezionato presenta i contorni blu e i vertici in giallo, mentre i rimanenti possono essere distinti anche in base al colore: verde per i perimetri delle lastre, arancione per le aree da evitare.

NOTA

Non è possibile sovrapporre due o più perimetri della lastra.


Da questa schermata è possibile aggiungere dei tagli di detensionamento alla lastra.


Intestazione della lastra
Permette di aggiungere dei tagli di detensionamento al perimetro della lastra.

NOTA

Ogni perimetro creato può essere intestato in modo diverso.

Per completare la creazione del perimetro, viene richiesto all’operatore di inserire alcune informazioni riguardanti la lavorazione che deve essere effettuata.

Spessore

L’operatore deve indicare lo spessore della lastra presente sul banco di lavoro.

Nome

Nome da assegnare alla lavorazione della lastra.

Cliente

Viene indicato il nome del cliente per cui si svolge la commessa. È un campo facoltativo.

Commessa

Viene indicato un identificativo per la commessa. È un campo facoltativo.

NOTA

Spessore della lastra e nome della lavorazione sono campi obbligatori da inserire prima di confermare il perimetro.
Al contrario, non è necessario compilare le informazioni relative alle proprietà aggiuntive sottostanti.

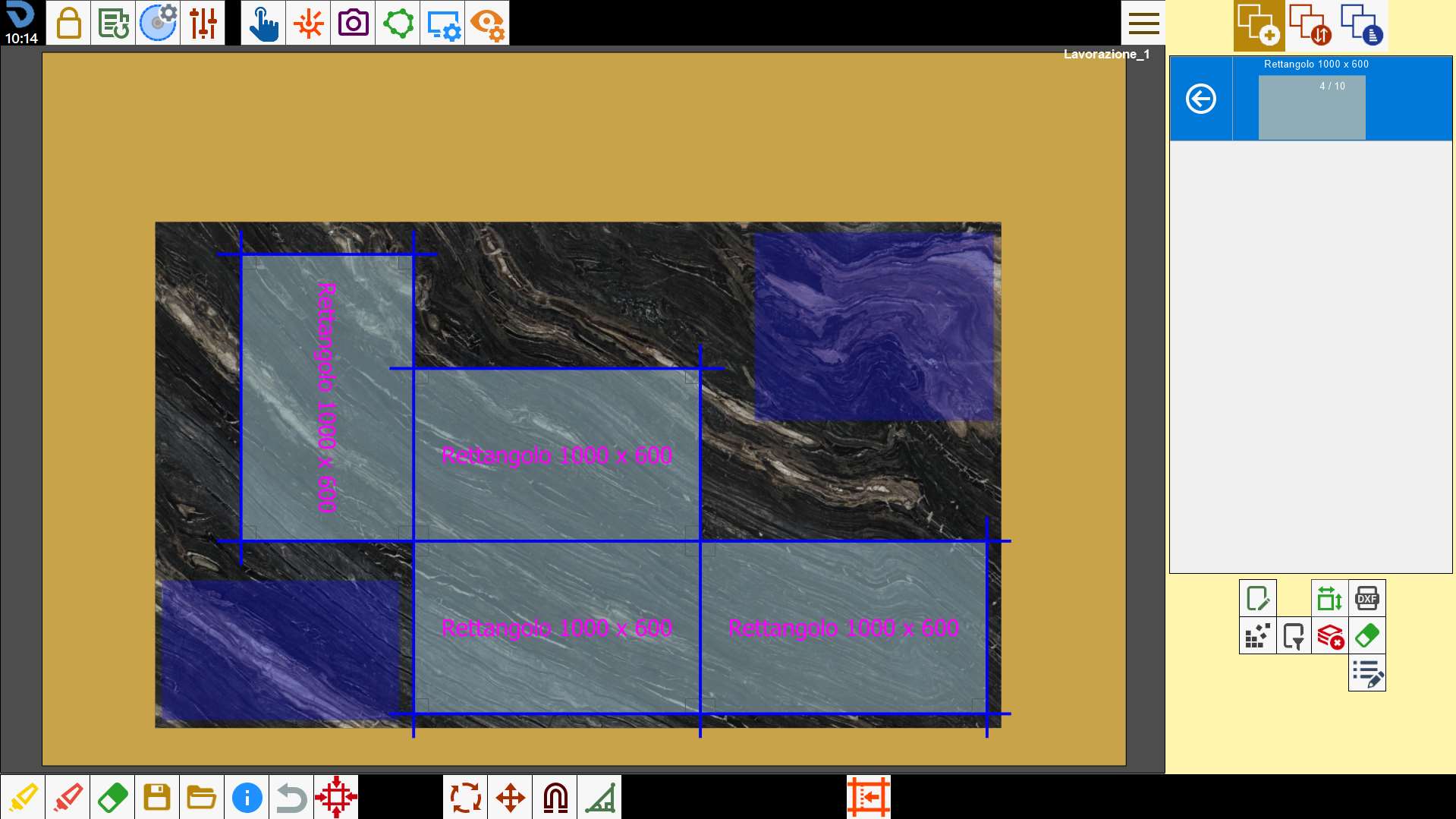

Aree da evitare

Le aree da evitare sono zone della lastra che l’operatore desidera non rendere disponibili per il posizionamento dei pezzi sulla lastra.
Le ragioni per questo possono essere la presenza di rotture sul materiale, di vene poco estetiche o la necessità di preservare alcune parti della lastra.
Vengono rappresentate come zone di colore blu all’interno dell’area di lavoro.


Quando si utilizza la funzionalità di Nesting, i pezzi vengono disposti in modo da non occupare nessuna di queste aree.

;
