Donatoni Macchine
Machine technical documentation Operational document

DOC3.2 TEMPLATE IMMAGINE

Nella seguente sezione viene descritta l’optional “Template Immagine”, tale optional permette di impostare uno sfondo e dei watermark da visualizzare al salvataggio della lastra. Questo optional può essere richiesto di venire aggiunto alla prima installazione del nostro operatore.

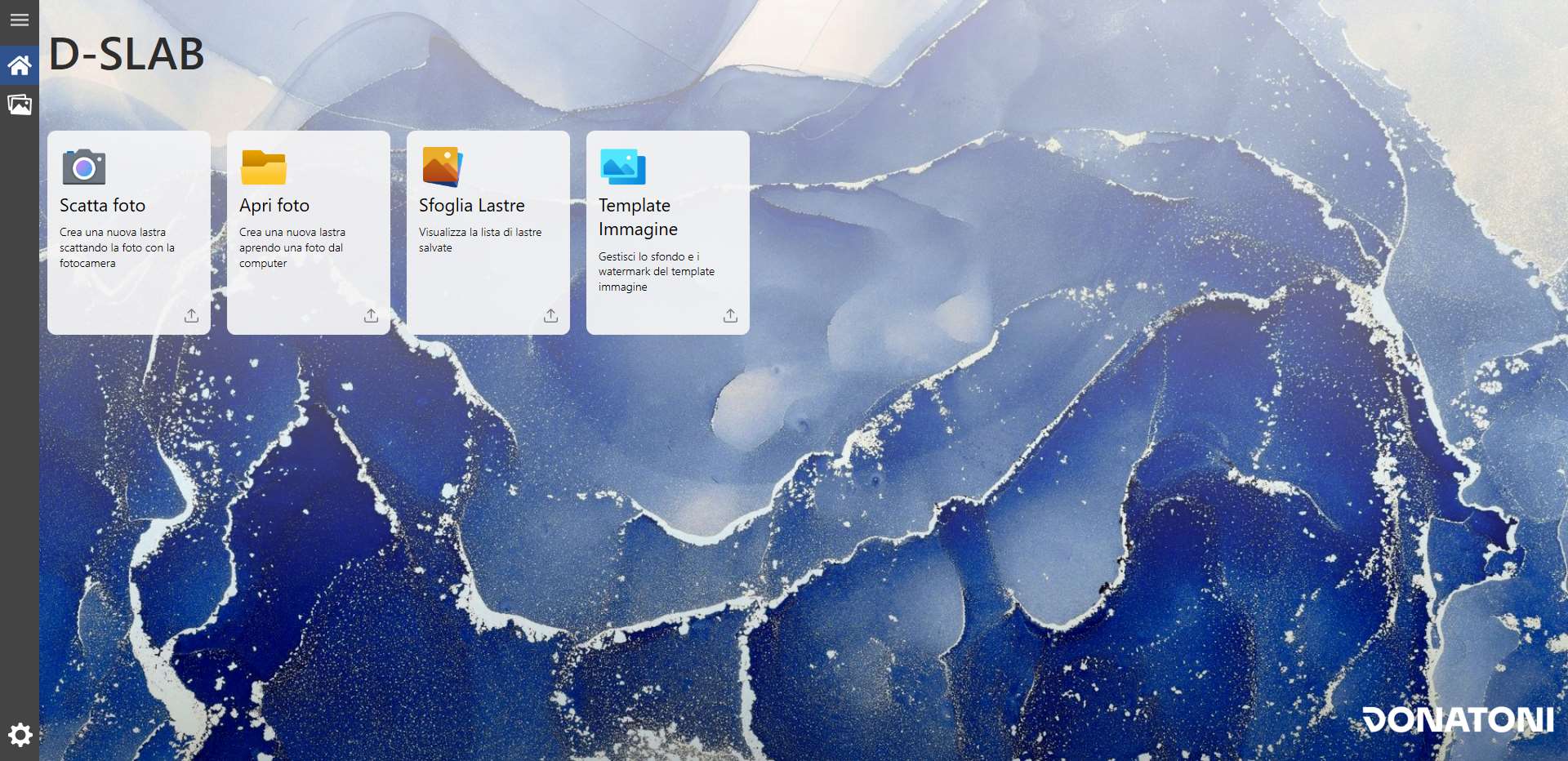

Attivando questo optional la schermata “Homepage” verrà visualizzata come segue:


Card

Si può notare che è comparsa una nuova card selezionabile:


Template immagine
La seguente card aprirà una nuova finestra dove poter impostare il template di come l’immagine verrà salvata quando salveremo una nuova lastra oppure se la modificheremo.

Finestra

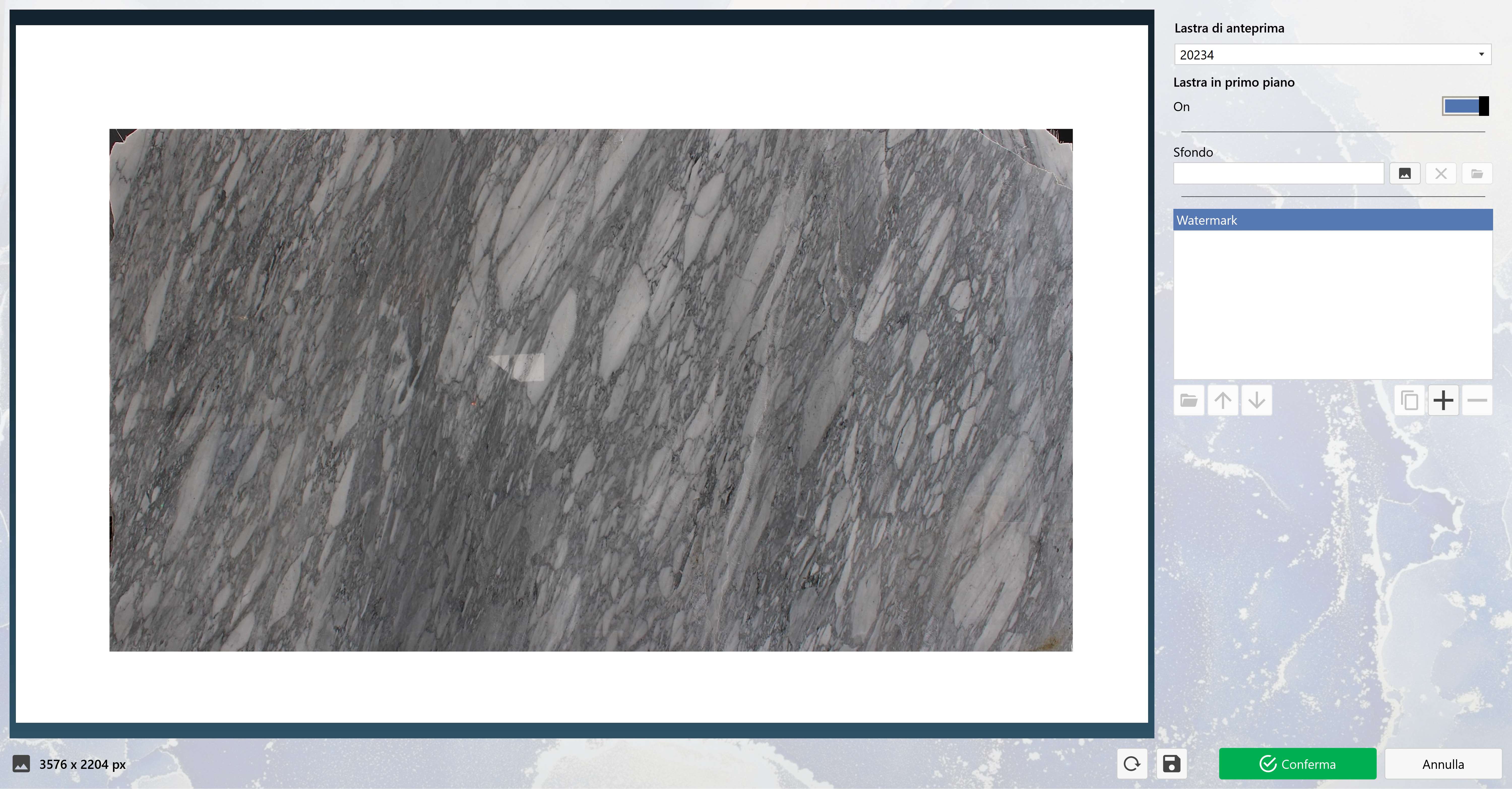

All’apertura della finestra la schermata sarà la seguente:


La schermata ha diverse sezioni:

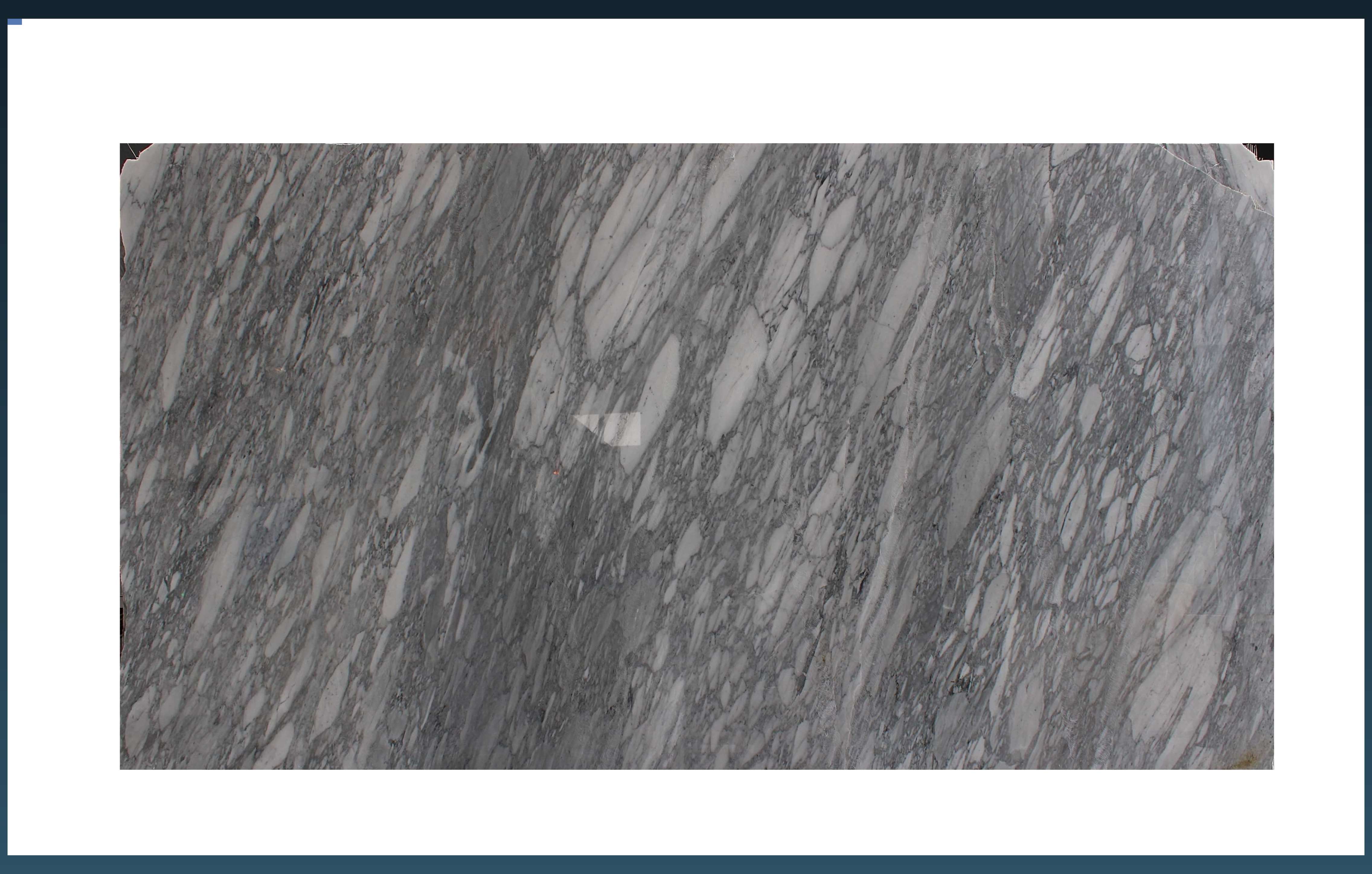

Anteprima template

Nella sezione anteprima viene visualizzata una lastra a scelta con lo sfondo base dove è possibile tramite la sezione di aggiunta immagini a destra sarà possibile modificare l’immagine.

Tale sezione è solo di visualizzazione.


Impostazioni lastra

Nella seguente sezione è possibile gestire la lastra di anteprima con i seguenti parametri:

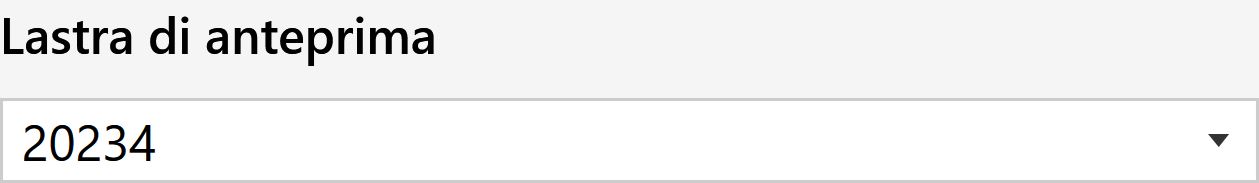

Lastra di anteprima
Imposta dalla lista lastre presenti nel DSlab la lastra in anteprima.

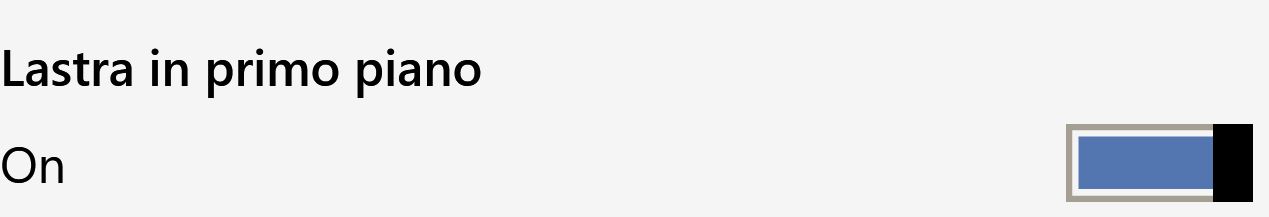

Lastra in primo piano
Imposta se la lastra deve comparire sopra o sotto le immagini che verranno inserite.

Aggiunta immagini

Nella seguente sezione è possibile aggiungere le immagini al template

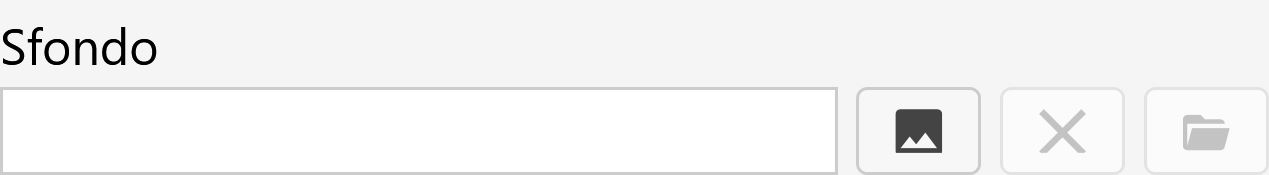

Sfondo


Tramite i pulsanti a destra è possibile eseguire azioni sullo sfondo dell’immagine:


Seleziona sfondo
Permette di caricare un’immagine presente sul computer.


Rimuovi sfondo
Pulisce lo sfondo reimpostando quello di default.


Apri cartella
Apre “Esplora file“ nella posizione del file dell’immagine caricata

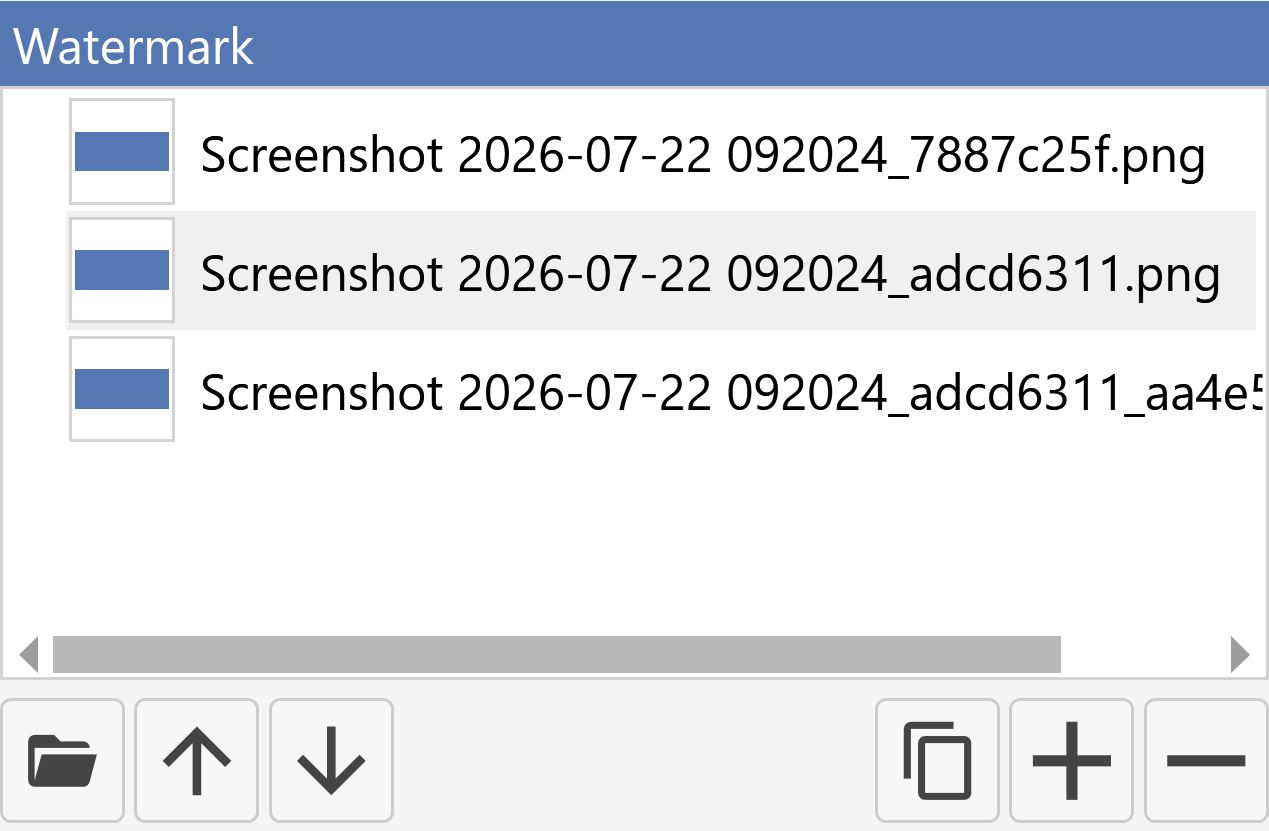

Watermark

Nella seguente sezione è possibile aggiungere delle immagini sopra allo sfondo che compaiano nell’immagine.


I pulsanti nella sezione inferiore permettono di eseguire varie azioni:


Aggiungi
Permette di caricare un’immagine come watermark presente sul computer.


Rimuovi
Rimuove il watermark selezionato.


Clona
Crea una copia dell’immagine selezionata nella lista.


Apri cartella
Apre “Esplora file“ nella posizione del file dell’immagine caricata


Sposta
Permette di spostare cambiare l’ordine di visualizzazione dei watermark dando priorità a quello più in basso.

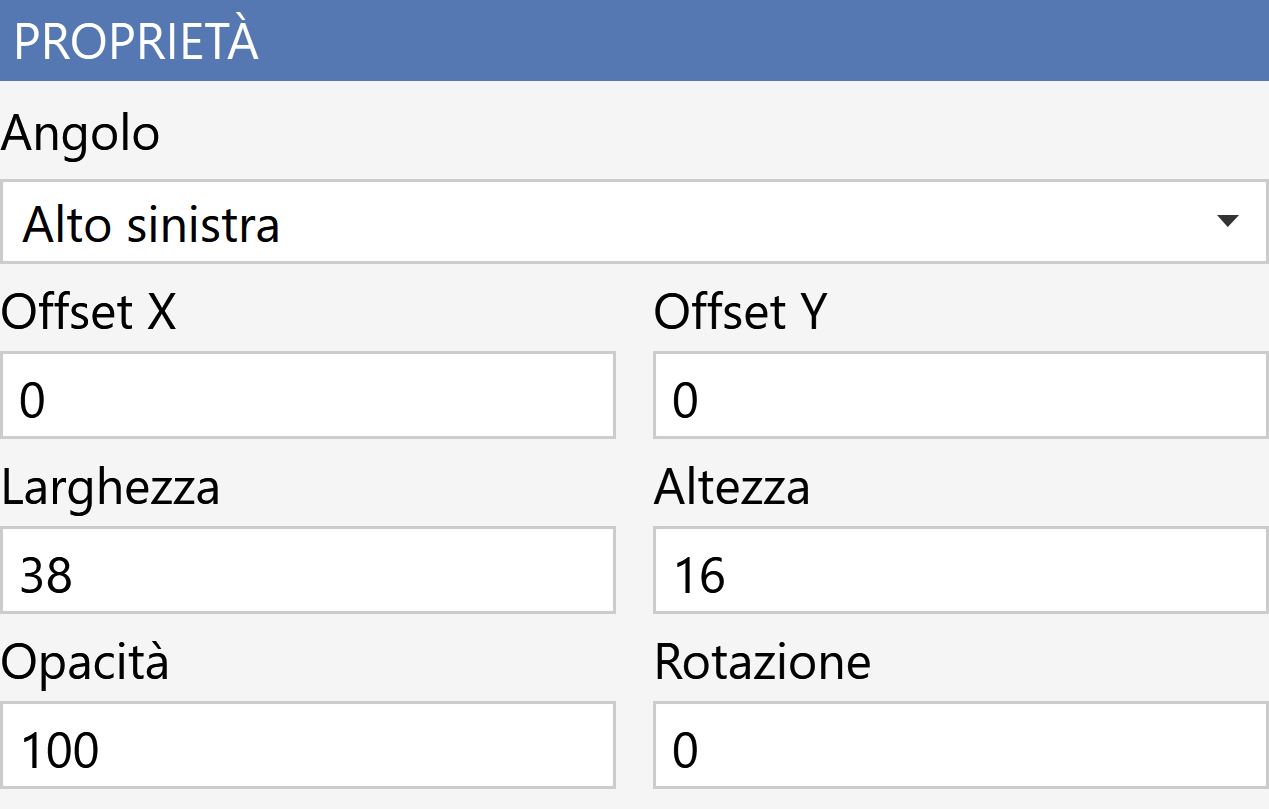

Proprietà watermark

La seguente sezione compare soltanto se si ha selezionato un watermark dalla lista, permettendo di modificare delle impostazioni su quella immagine


Angolo

Imposta l’angolo dell’immagine da cui deve considerare gli offset.

Offset X/Y

Imposta la distanza X e Y del watermark dall’angolo selezionato.

Larghezza/Altezza

Imposta la larghezza e l’altezza del watermark.

Opacità

Imposta l’opacità del watermark.

Rotazione

Imposta la rotazioni del watermark.

Sezione inferiore

La sezione inferiore gestisce tutte le azioni sull’intera schermata dalla conferma alle modifiche.


Reset
Reimposta tutti i parametri come se non avessi eseguito nessuna modifica dall’apertura della finestra.


Salva
Salva una copia dell’immagine di anteprima.

;
