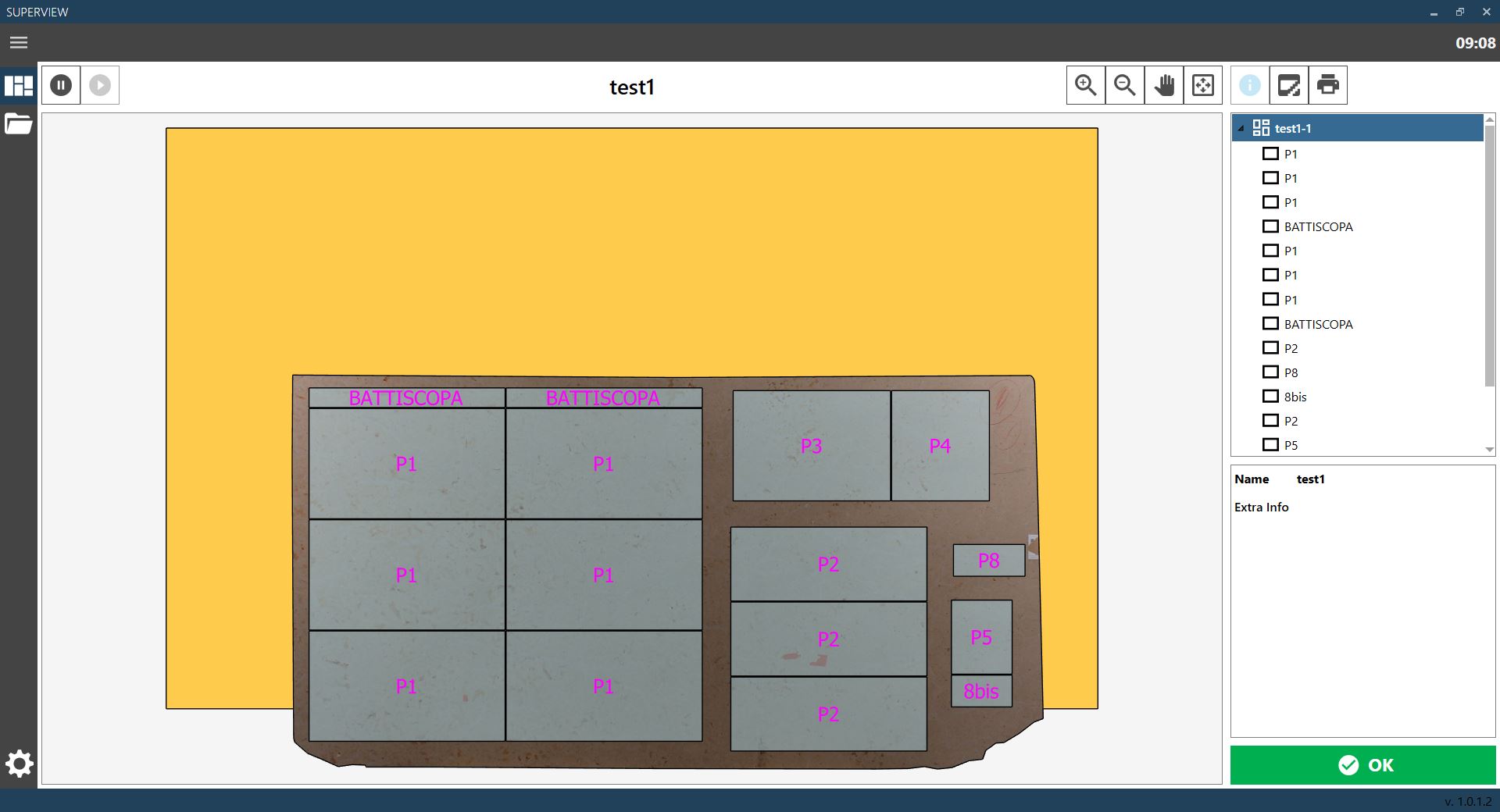

Pagina che permette di visualizzare la configurazione di taglio attualmente presente nella zona di scarico.
E’ presente una finestra di visualizzazione dove è possibile visualizzare il banco con sopra le lastre eseguite con i relativi pezzi. A destra è presente la lista di lastre e pezzi visualizzati, e sotto un pannello con le informazioni dell’oggetto selezionato. E’ possibile selezionare una lastra o un pezzo facendo click direttamente sull’oggetto desiderato nella finestra di visualizzazione, oppure sul nome dell’oggetto nella lista a destra.
Aumenta zoom Aumenta lo zoom della finestra di visualizzazione della configurazione in scarico.
Diminuisci zoom Diminuisce lo zoom della finestra di visualizzazione della configurazione in scarico.
Modalità trascinamento Abilita la modalità trascinamento sulla finestra di visualizzazione della configurazione in scarico.
Reimposta vista predefinita Reimposta la vista predefinita sulla finestra di visualizzazione della configurazione in scarico.
Arresta ricezione Arresta la ricezione di nuove configurazioni di taglio. Abilitato solo quando la ricezione è attiva.
Avvia ricezione Avvia la ricezione di nuove configurazioni di taglio. Abilitato solo quando la ricezione non è attiva.
Visualizza informazioni Seleziona la funzione “Visualizza informazioni”, che permette di visualizzare la configurazione in scarico e le relative informazioni. Per visualizzare informazioni sui singoli pezzi o sulla lastra basta selezionarli direttamente dalla finestra di visualizzazione o dalla lista a destra. Le informazioni verranno visualizzate nel pannello in basso a sinistra. Quando questa funzione è selezionata l’icona è colorata di azzurro chiaro.
Seleziona pezzi rotti Seleziona la funzione “Seleziona pezzi rotti” (cfr capitolo CONFIGURAZIONE CORRENTE - SEGNALAZIONE PEZZI ROTTI). Quando questa funzione è selezionata l’icona è colorata di azzurro chiaro. Questo pulsante è presente solo se la funzione segnalazione pezzi rotti è abilitata.
Stampa etichette Seleziona la funzione “Stampa etichette” (cfr capitolo CONFIGURAZIONE CORRENTE - STAMPA ETICHETTE). Quando questa funzione è selezionata l’icona è colorata di azzurro chiaro. Questo pulsante è presente solo se la funzione stampa etichette è abilitata.
Conferma Conferma il completamento della configurazione corrente, abilitando la ricezione della configurazione successiva. È possibile disabilitare la visualizzazione di questo pulsante, in modo che la configurazione successiva venga sempre visualizzata quando pronta senza alcuna conferma da parte dell’operatore.
