Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0005SCHMIERUNG DES LAGERS DER Z-ACHS-MUTTER

Vor dem Fortfahren sorgfältig lesen

SICHERHEITSHINWEISE

Intervallalle 300 Betriebsstunden

Schwierigkeitsgrad des VorgangsLow01 / 05

Berechtigte PersonMaschinenbediener

Vorgesehene PSA:


Bilder


Verfahren

Mindestens alle 300 Betriebsstunden das Lager der Z-Achs-Mutter mit einer geeigneten Fettpresse über den in der Abbildung gezeigten Schmiernippel mit 1 cm3 Fett schmieren.

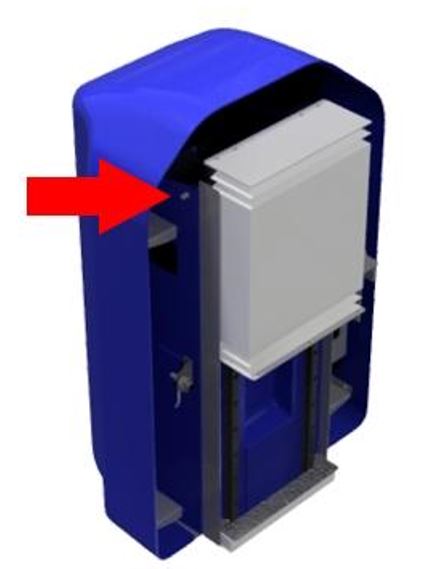

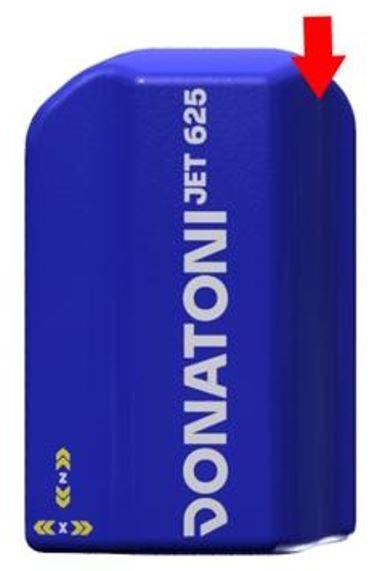

Der Schmiernippel befindet sich auf der rechten Seite der Pinole unter der in der Abbildung gezeigten Abdeckung und ist wie im Bild dargestellt und hervorgehoben positioniert.




;
