Technical maintenance sheet Controlled procedure

MN0044AUSTAUSCH DER DÜSE

Vor dem Fortfahren sorgfältig lesen

SICHERHEITSHINWEISE

Intervallalle 70 Betriebsstunden

Schwierigkeitsgrad des VorgangsLow01 / 05

Berechtigte PersonMaschinenbediener

Vorgesehene PSA:

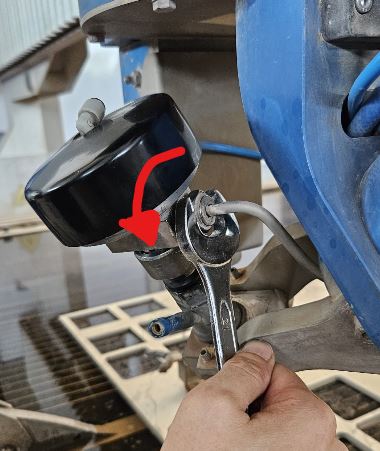

  1. Den Anschluss der Hochdruckleitung lösen (NICHT ABTRENNEN).

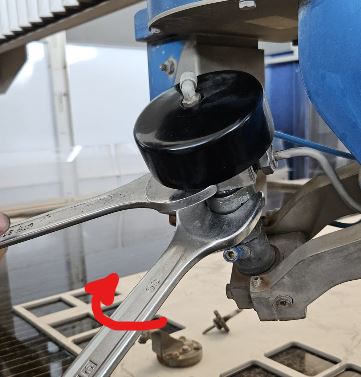

  2. Den Ventilkörper festhalten und die darunterliegende Überwurfmutter abschrauben.

  3. image-20260626-065424.png

    Das Ventil aushängen und versetzen.

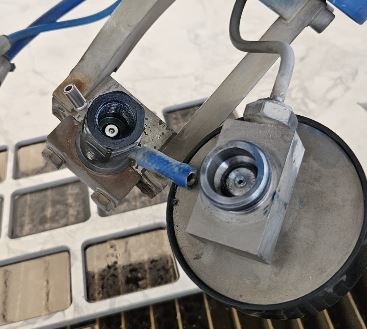

  4. Den Verbindungskörper abschrauben, um Zugang zum Düsensitz zu erhalten.


  5. image-20260626-065547.png

  6. Die verschlissene Düse mithilfe eines Röhrchens, einer Zange oder eines anderen geeigneten Werkzeugs entfernen.


  7. Die neue Düse in den Sitz einsetzen und auf die richtige Ausrichtung achten (konische Seite nach oben).


  8. Die verschiedenen Anschlüsse reinigen und vor dem Befestigen Anti-Seize-Schmiermittel (Blue Goop) auftragen.

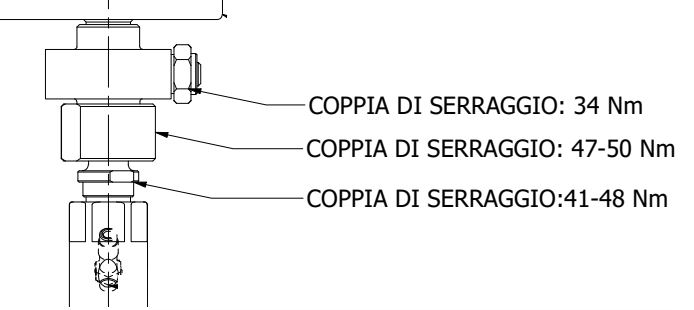

  9. Für die Montage in umgekehrter Reihenfolge vorgehen und die vorgeschriebenen Anzugsdrehmomente einhalten.
