Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0044SUSTITUCIÓN DEL ORIFICIO

Antes de continuar, lea atentamente las

INSTRUCCIONES DE SEGURIDAD

Intervalocada 70 horas de trabajo

Complejidad de la operaciónLow01 / 05

Personal autorizadoOperador de máquina

EPI previstos:

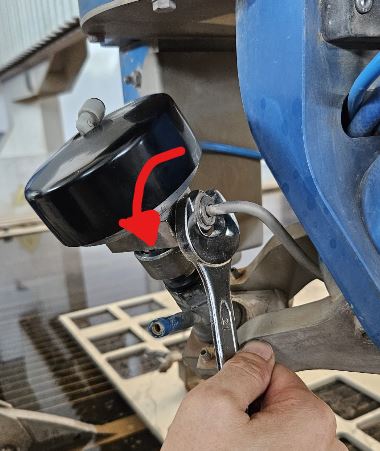

  1. Afloje (NO DESCONECTE) el racord del tubo de alta presión

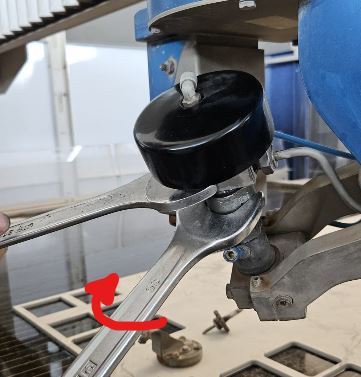

  2. Manteniendo fijo el cuerpo de la válvula, desenrosque la tuerca anular inferior

  3. image-20260626-065424.png

    Desenganche y desplace la válvula

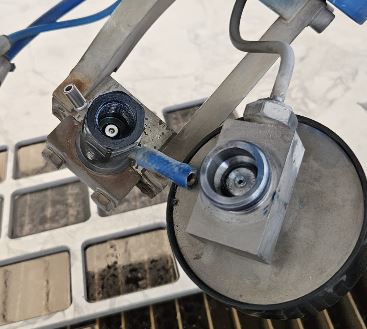

  4. Desenrosque el cuerpo de unión para poder acceder al alojamiento del orificio


  5. image-20260626-065547.png

  6. Con ayuda de un tubo pequeño, unos alicates u otra herramienta, retire el orificio desgastado


  7. Introduzca el nuevo orificio en el alojamiento comprobando la orientación correcta (parte cónica hacia arriba)

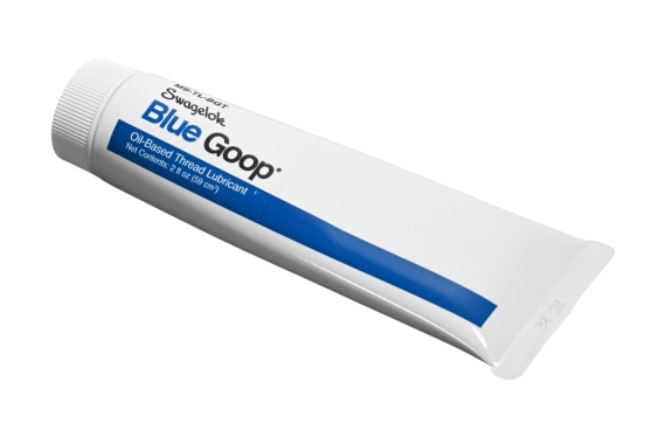

  8. Limpie los distintos racords y aplique después el lubricante antigripante (Blue Goop) antes de fijarlos

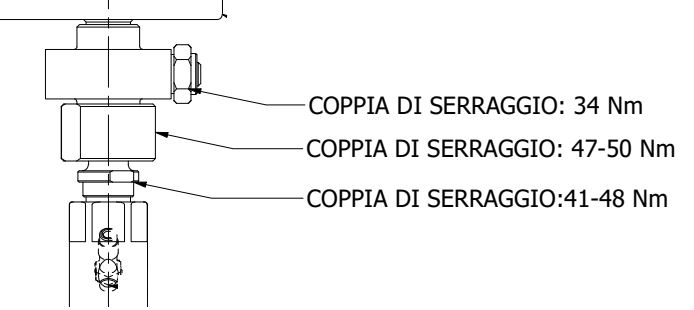

  9. Proceda con la secuencia inversa para el montaje, respetando los pares de apriete


Documentos adjuntos

251290366-CoppieSerraggio.pdf

Video

;
