Technical maintenance sheet Controlled procedure

MN0047SUSTITUCIÓN DEL TUBO FOCALIZADOR

Antes de continuar, lea atentamente las

INSTRUCCIONES DE SEGURIDAD

Intervalocada 100 horas de trabajo

Complejidad de la operaciónLow01 / 05

Personal autorizadoOperador de máquina

EPI previstos:

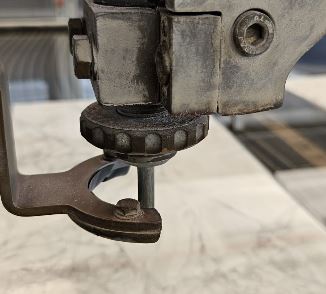

  1. Retire el palpador para facilitar el desmontaje

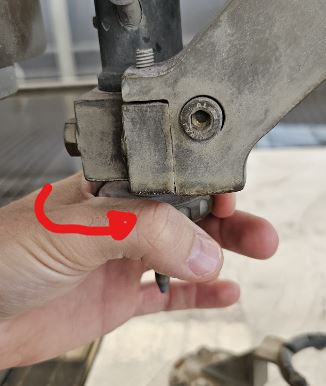

  2. Gire la tuerca anular para retirar el tubo focalizador.

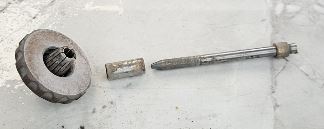

  3. Sustituya el tubo focalizador por un elemento nuevo, recuperando el separador

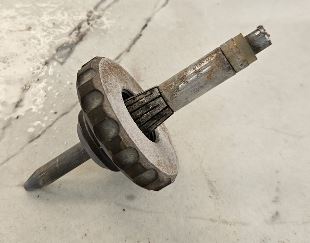

  4. Vuelva a montar y enrosque de nuevo la tuerca anular después de introducir la pieza nueva

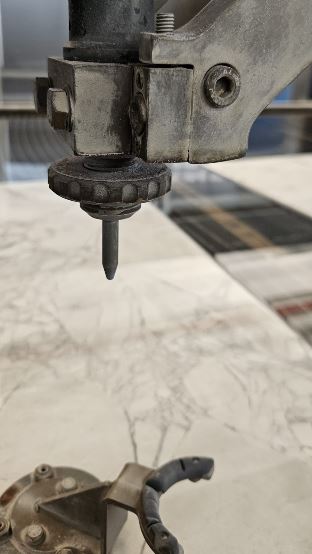

  5. Vuelva a montar el palpador de la chapa


  6. Realice el palpado de la boquilla para configurar el valor correcto de “Delta Z”
