Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0053SUSTITUCIÓN DEL TUBO DE ABRASIVO

Antes de continuar, lea atentamente las

INSTRUCCIONES DE SEGURIDAD

Intervalocada 1000 horas de trabajo

Complejidad de la operaciónMedium03 / 05

Personal autorizadoOperador de máquina

EPI previstos:


  1. Gire el eje A a 90_ para poder acceder al cierre de la cabeza

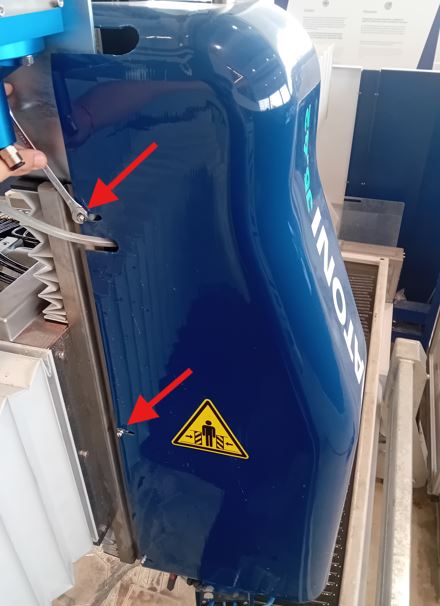

  2. Retire el cárter


  3. Retire el cárter de protección situado debajo de la cabeza

  4. Retire la abrazadera del tubo

  5. Extraiga el tubo por la parte inferior memorizando su recorrido; el tubo nuevo deberá pasarse después siguiendo el mismo recorrido

  6. Introduzca el nuevo tubo de abrasivo

  7. Fije el tubo con el enganche correspondiente

  8. Cierre de nuevo los cárteres prestando atención a los cables situados debajo de la cabeza

Vídeo

;
