Technical maintenance sheet Controlled procedure

MN0005GRAISSAGE DU ROULEMENT DE LÉCROU DE LAXE Z

Avant de procéder, lire attentivement les

CONSIGNES DE SÉCURITÉ

Intervalletoutes les 300 heures de travail

Complexité de l’opérationLow01 / 05

Personnel autoriséOpérateur machine

EPI prévus:


Images


Procédure

Au moins toutes les 300 heures de travail, graisser à l’aide d’un pistolet approprié le roulement de l’écrou de l’axe Z avec 1 cm3 de graisse par le graisseur indiqué sur la figure

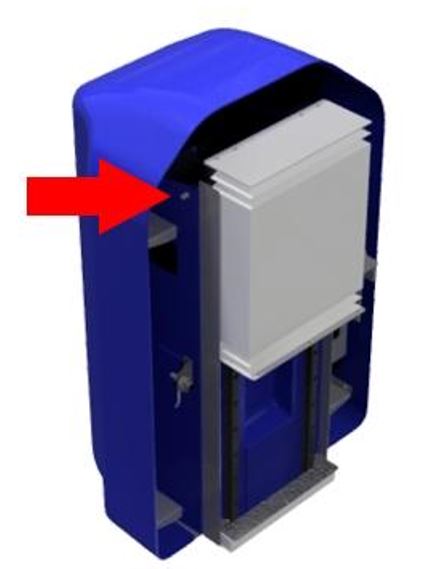

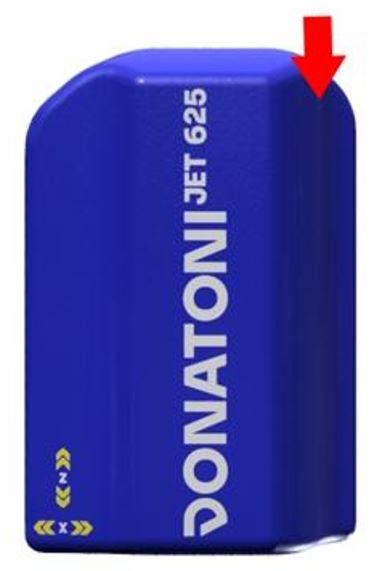

Le graisseur se trouve sur le côté droit du fourreau, sous le carter illustré sur la figure, et il est positionné comme indiqué et mis en évidence sur l’image.




;
