MN0044REMPLACEMENT DE LORIFICE

Avant de procéder, lire attentivement les

CONSIGNES DE SÉCURITÉ

Intervalletoutes les 70 heures de travail

Complexité de l’opérationLow01 / 05

Personnel autoriséOpérateur machine

EPI prévus:


  1. Desserrer (SANS LE DÉBRANCHER) le raccord du tuyau haute pression

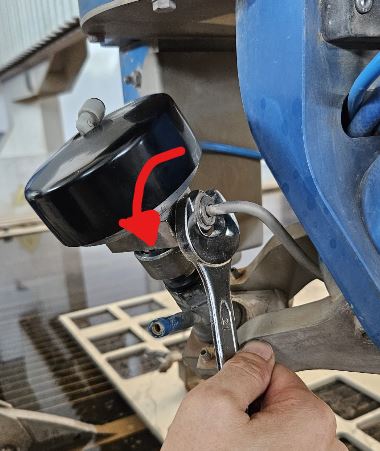

  2. En maintenant le corps de vanne immobile, dévisser la bague située en dessous

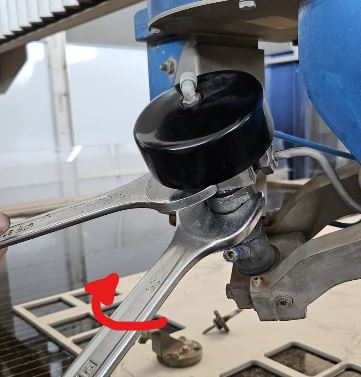

  3. image-20260626-065424.png

    Décrocher et déplacer la vanne


  4. Dévisser le corps de raccordement afin d’accéder au logement de l’orifice

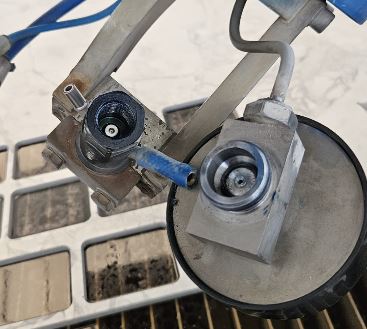

  5. image-20260626-065547.png

  6. À l’aide d’un petit tube, d’une pince ou d’un autre outil, retirer l’orifice usé


  7. Insérer le nouvel orifice dans son logement en vérifiant son orientation correcte (partie conique vers le haut)

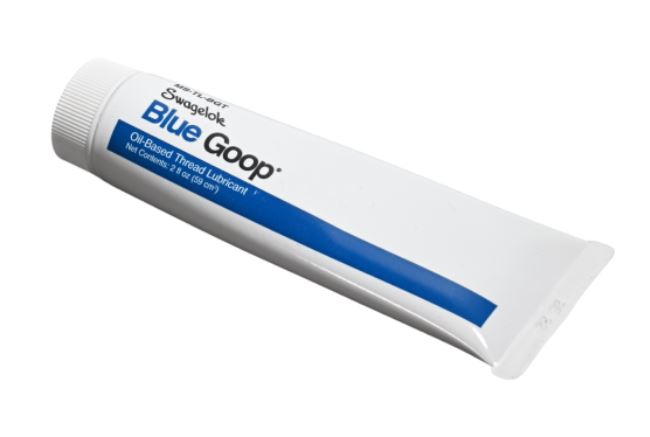

  8. Nettoyer les différents raccords puis appliquer le lubrifiant antigrippant (Blue Goop) avant le serrage

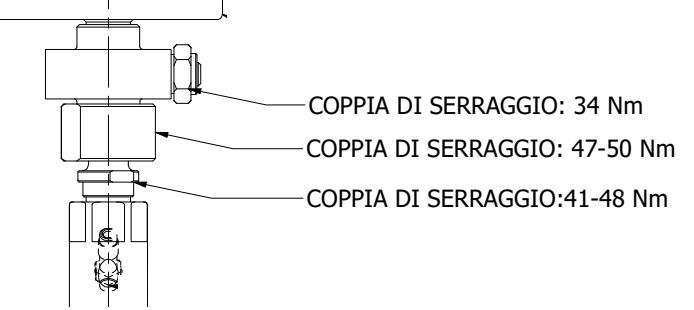

  9. Procéder dans l’ordre inverse pour le remontage en respectant les couples de serrage


Documents joints

251290366-CoppieSerraggio.pdf
