Technical maintenance sheet Controlled procedure

MN0005INGRASSAGGIO CUSCINETTO CHIOCCIOLA ASSE Z

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

Intervalloogni 300 ore di lavoro

Complessità operazioneLow01 / 05

Figura autorizzataOperatore macchina

DPI previsti:


Immagini


Procedura

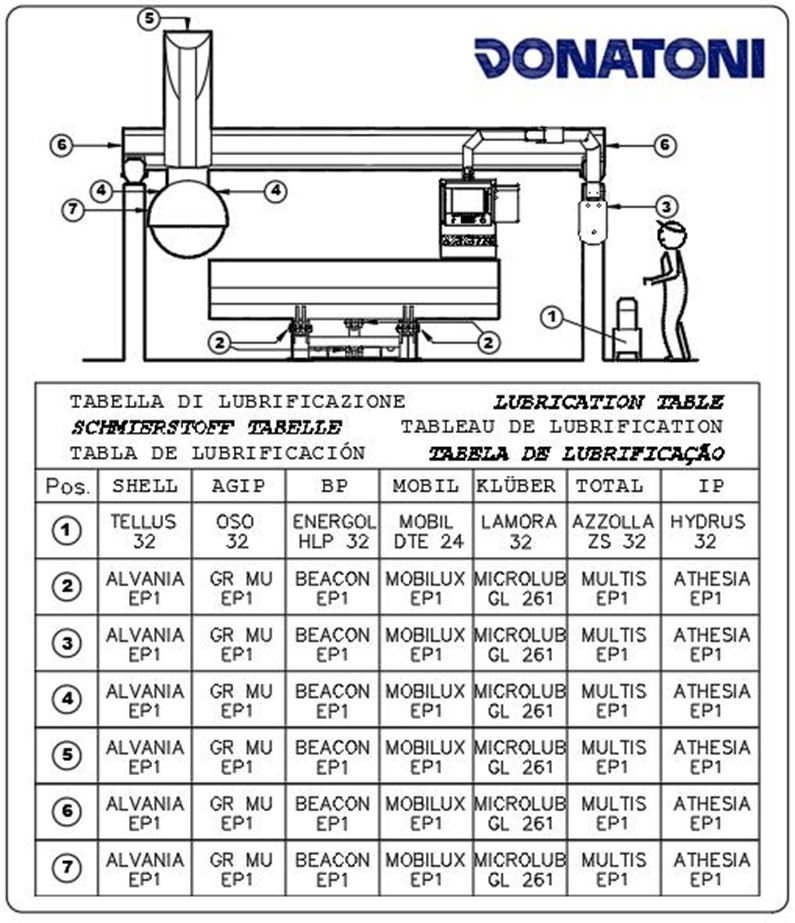

Almeno ogni 300 ore lavoro provvedere tramite apposita pistola ad ingrassare il cuscinetto della chiocciola asse Z con 1 cm3 di grasso attraverso l’ugello riportati in figura

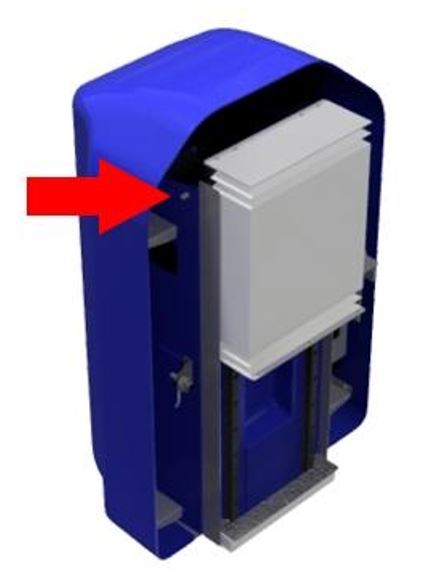

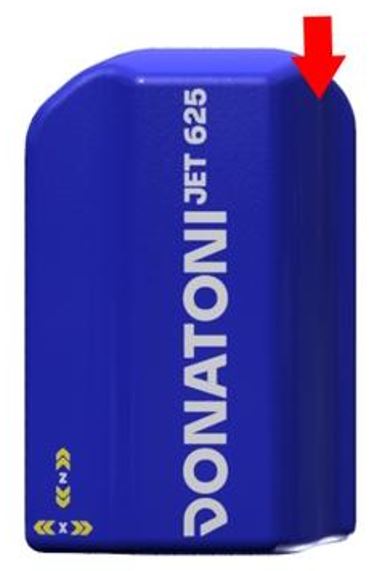

L’ugello di ingrassaggio si trova nella parte laterale destra del canotto al di sotto del carter in figura ed è posizionato come indicato ed evidenziato nell’immagine.




;
