Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0044SOSTITUZIONE ORIFIZIO

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

Intervalloogni 70 ore di lavoro

Complessità operazioneLow01 / 05

Figura autorizzataOperatore macchina

DPI previsti:

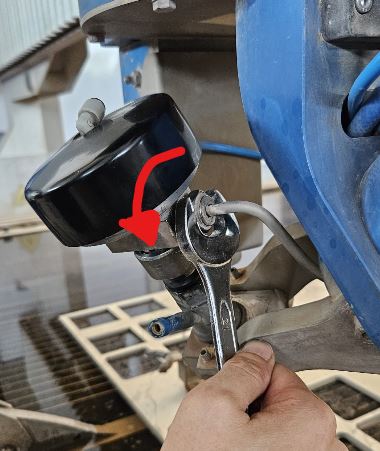

  1. Allentare (NON STACCARE) il raccordo del tubo alta pressione

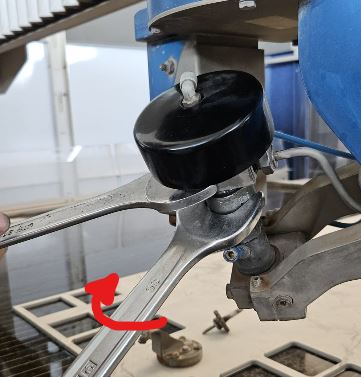

  2. Tenendo fermo il corpo valvola svitare la ghiera sotto

  3. image-20260626-065424.png

    Sganciare e spostare la valvola

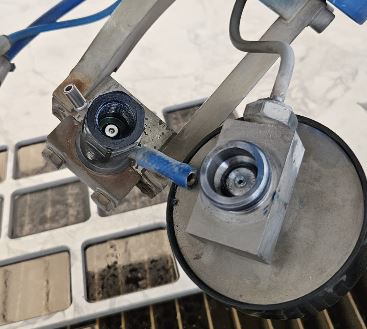

  4. Svitare il corpo di giunzione per poter accedere alla sede dell’orifizio


  5. image-20260626-065547.png

  6. Aiutandosi con un tubetto, una pinza o altro rimuovere l’orifizio usurato


  7. Inserire il nuovo orifizio nella sede verificando l’orientamento corretto (parte conica verso l’alto)

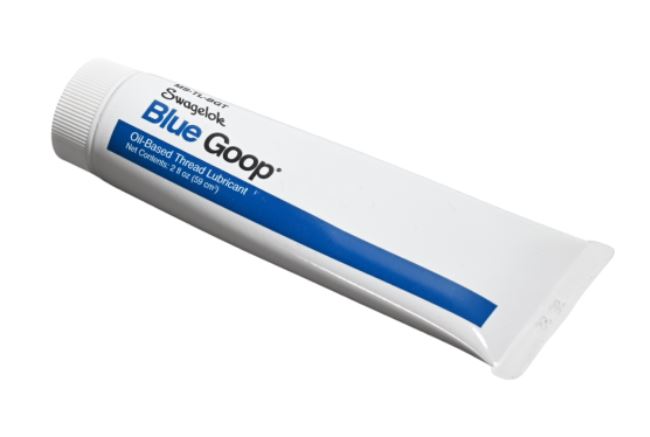

  8. Pulire i diversi raccordi mettendo poi il lubrificante anti-grippaggio (Blue Goop) prima del fissaggio

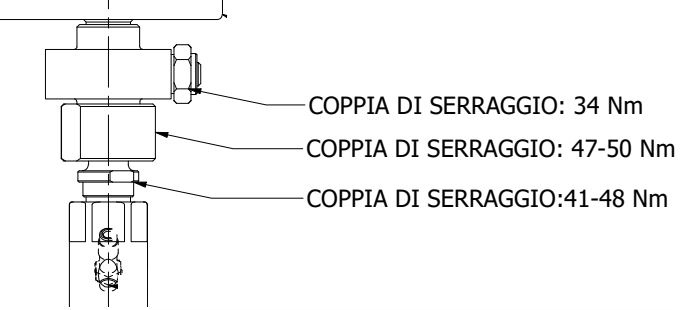

  9. Procedere con la sequenza inversa per il rimontaggio rispettando le coppie di serraggio


Documenti allegati

251290366-CoppieSerraggio.pdf

Video

;
