Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0046Verifica eo sostituzione dei filtri acqua della pompa Hydrox

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

Intervalloogni 150 ore di lavoro

Complessità operazioneLow01 / 05

Figura autorizzataOperatore macchina

DPI previsti:

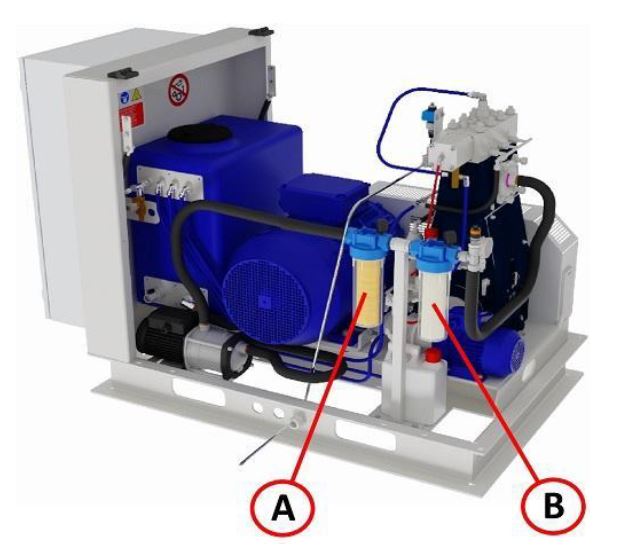

Posizione

Descrizione

Grado di filtrazione

A

Filtro dell'acqua con cartuccia da 9/10"

5 μm

B

Filtro dell'acqua con cartuccia da 9/10"

1 μm

Verifica: quando sono da sostituire?

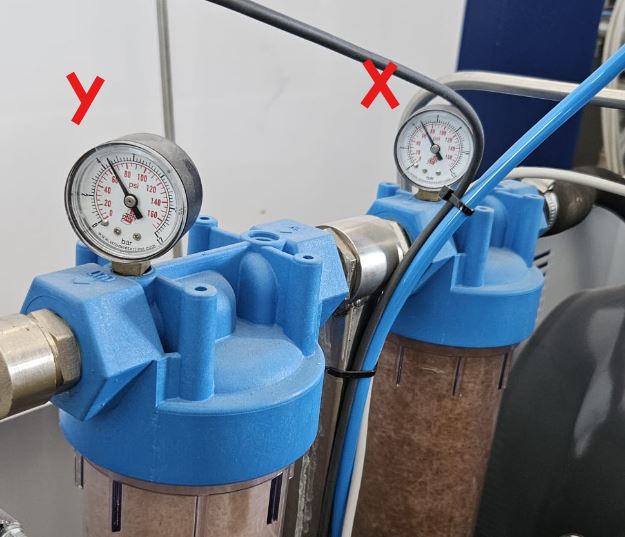

È necessario sostituire le cartucce filtranti quando la perdita di carico nel sistema diventa superiore a 1 bar (quando la differenza di pressione tra il punto ingresso X e quello in uscita Y diventa: X-Y > 1 bar)


Procedura di sostituzione

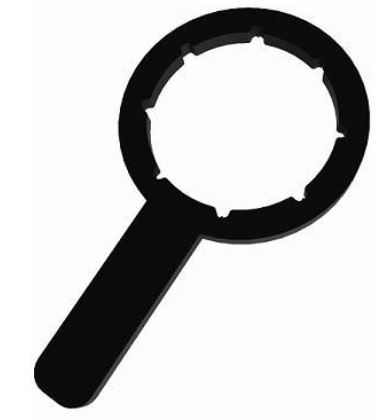

  1. Svitare il contenitore del filtro utilizzando la chiave in dotazione;


  2. Rimuovere la cartuccia filtrante usata;

  3. Pulire il contenitore del filtro (rimuovendo eventuali residui o detriti);

  4. Inserire la nuova cartuccia filtrante (prestare attenzione a installare la cartuccia con il corretto grado di filtrazione in ciascuna posizione);

  5. Posizionare il contenitore del filtro nella sede e serrare utilizzando la chiave;

;
