Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0047SOSTITUZIONE FOCALIZZATORE

Prima di procedere leggere attentamente le

ISTRUZIONI DI SICUREZZA

Intervalloogni 100 ore di lavoro

Complessità operazioneLow01 / 05

Figura autorizzataOperatore macchina

DPI previsti:

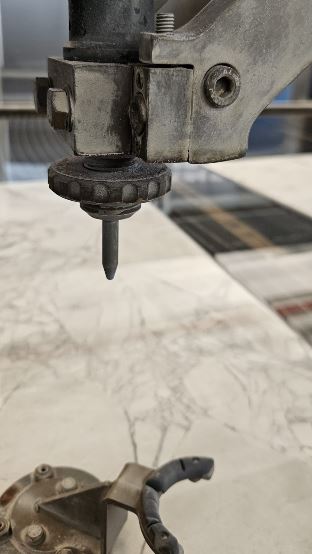

  1. Rimuovere il tastatore per agevolare lo smontaggio

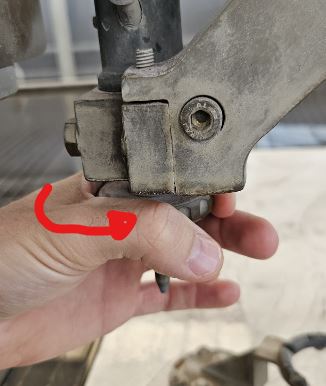

  2. Ruotare la ghiera per togliere il focalizzatore.

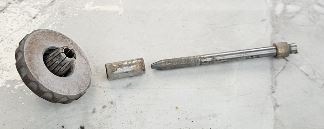

  3. Sostituire il focalizzatore con un nuovo elemento recuperando il distanziale

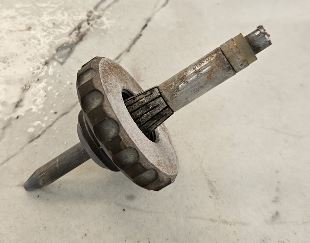

  4. Riassemblare e riavvitare la ghiera dopo aver inserito il nuovo pezzo

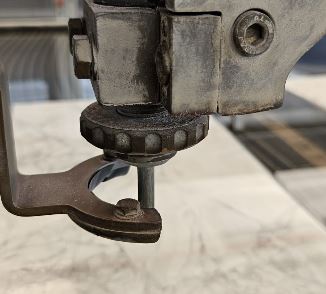

  5. Rimontare il tastatore lastra


  6. Eseguire la tastatura ugello per impostare il corretto valore “Delta Z”

Video

;
