Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0044WYMIANA KRYZY

Przed przystąpieniem do czynności należy uważnie przeczytać

INSTRUKCJE BEZPIECZEŃSTWA

Interwałco 70 godzin pracy

Stopień złożoności czynnościLow01 / 05

Osoba upoważnionaOperator maszyny

Wymagane ŚOI:

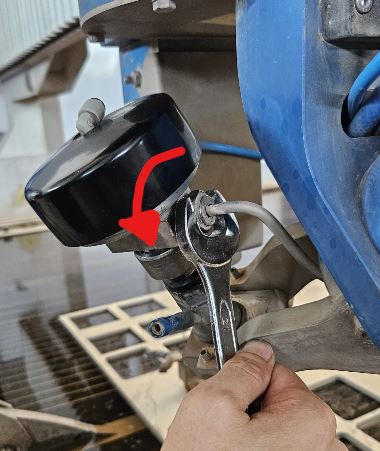

  1. Poluzować (NIE ODŁĄCZAĆ) złącze przewodu wysokiego ciśnienia

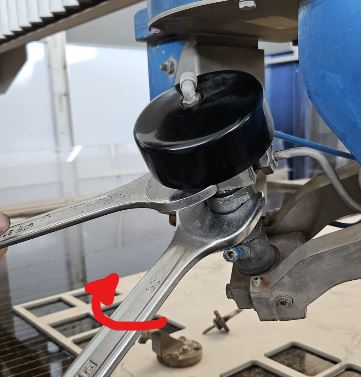

  2. Przytrzymując korpus zaworu, odkręcić dolną nakrętkę pierścieniową

  3. image-20260626-065424.png

    Odłączyć i odsunąć zawór

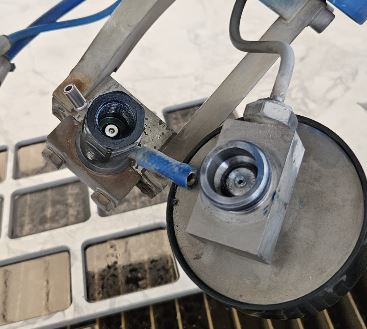

  4. Odkręcić korpus łączący, aby uzyskać dostęp do gniazda kryzy


  5. image-20260626-065547.png

  6. Za pomocą rurki, szczypiec lub innego odpowiedniego narzędzia wyjąć zużytą kryzę


  7. Włożyć nową kryzę do gniazda, sprawdzając prawidłową orientację (część stożkowa skierowana do góry)

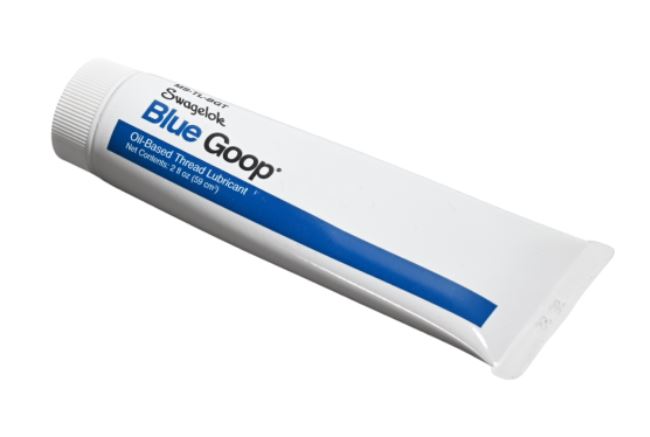

  8. Wyczyścić poszczególne złącza, a przed ich zamocowaniem nałożyć środek przeciwzatarciowy (Blue Goop)

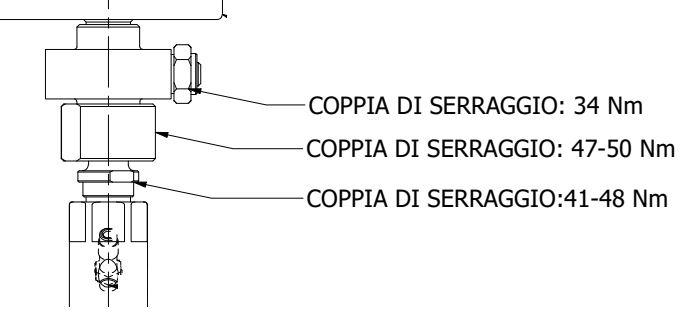

  9. Zmontować ponownie w odwrotnej kolejności, przestrzegając wymaganych momentów dokręcania


Załączone dokumenty

251290366-CoppieSerraggio.pdf
