Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0046Kontrola ilub wymiana filtrów wody pompy Hydrox

Przed przystąpieniem do czynności należy uważnie przeczytać

INSTRUKCJE BEZPIECZEŃSTWA

Interwałco 150 godzin pracy

Stopień złożoności czynnościLow01 / 05

Osoba upoważnionaOperator maszyny

Wymagane ŚOI:

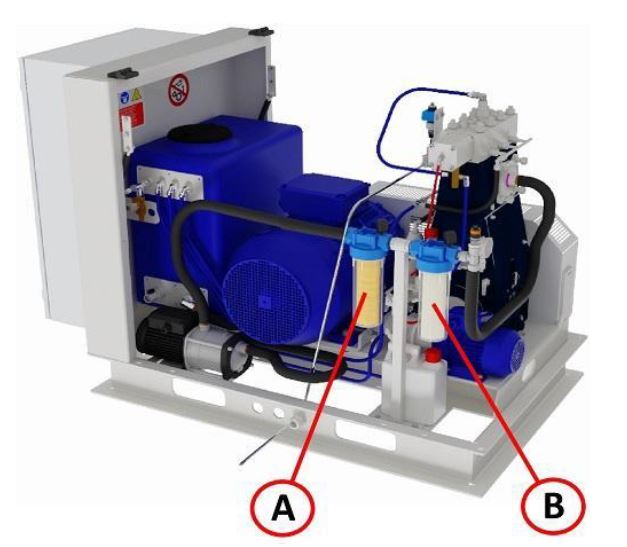

Pozycja

Opis

Stopień filtracji

A

Filtr wody z wkładem 9/10"

5 μm

B

Filtr wody z wkładem 9/10"

1 μm

Kontrola: kiedy należy je wymienić?

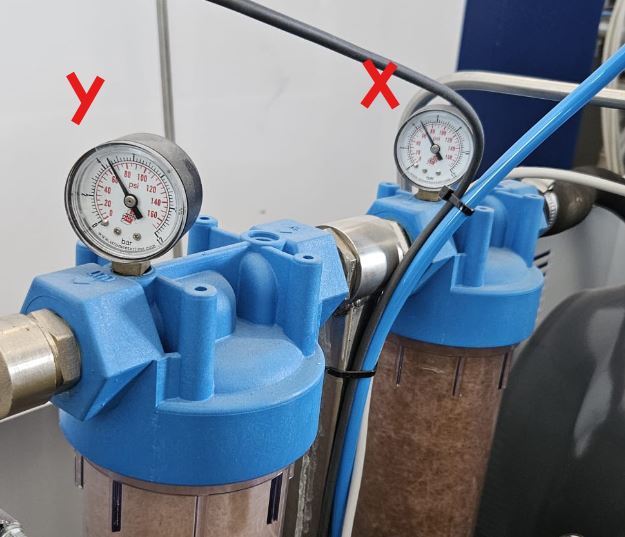

Wkłady filtracyjne należy wymienić, gdy spadek ciśnienia w układzie przekroczy 1 bar (gdy różnica ciśnienia między punktem wlotowym X a punktem wylotowym Y wynosi: X-Y > 1 bar)


Procedura wymiany

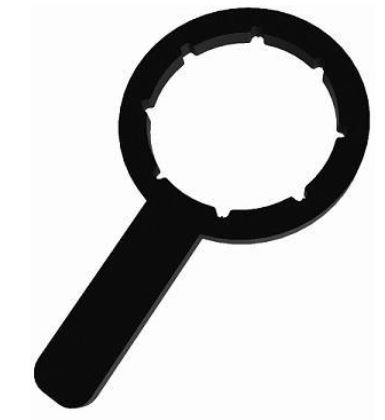

  1. Odkręcić obudowę filtra za pomocą dostarczonego klucza;


  2. Wyjąć zużyty wkład filtracyjny;

  3. Wyczyścić obudowę filtra (usuwając ewentualne pozostałości lub zanieczyszczenia);

  4. Włożyć nowy wkład filtracyjny (zwrócić uwagę, aby w każdej pozycji zamontować wkład o właściwym stopniu filtracji);

  5. Umieścić obudowę filtra w gnieździe i dokręcić ją kluczem;

;
