Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0047WYMIANA RURKI OGNISKUJĄCEJ

Przed przystąpieniem do czynności należy uważnie przeczytać

INSTRUKCJE BEZPIECZEŃSTWA

Interwałco 100 godzin pracy

Stopień złożoności czynnościLow01 / 05

Osoba upoważnionaOperator maszyny

Wymagane ŚOI:

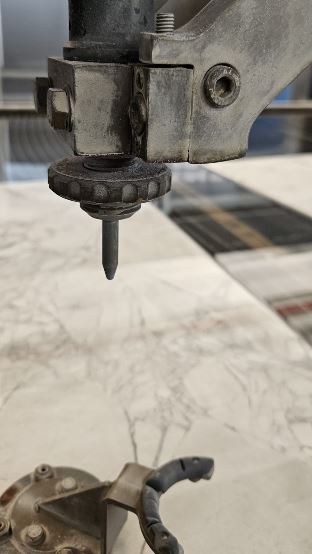

  1. Zdjąć czujnik, aby ułatwić demontaż

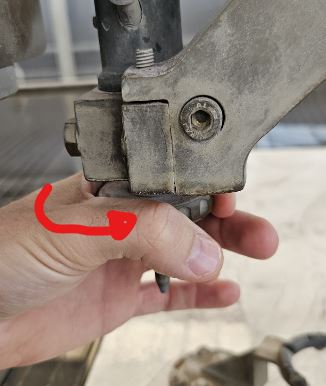

  2. Obrócić nakrętkę pierścieniową, aby wyjąć rurkę ogniskującą.

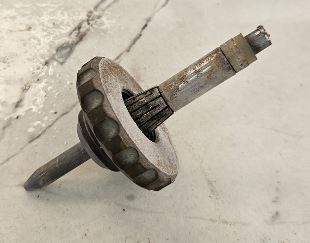

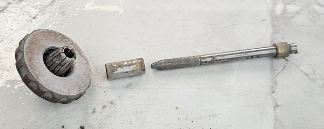

  3. Wymienić rurkę ogniskującą na nową, zachowując element dystansowy


  4. Po zamontowaniu nowego elementu złożyć całość i ponownie dokręcić nakrętkę pierścieniową

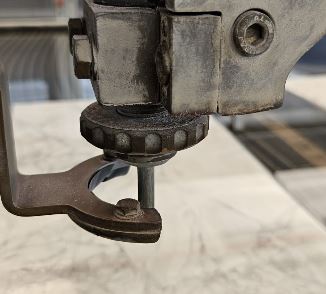

  5. Ponownie zamontować czujnik płyty


  6. Wykonać pomiar dyszy, aby ustawić prawidłową wartość „Delta Z”

Wideo

;
