Technical maintenance sheet Controlled procedure

MN0044SUBSTITUIÇÃO DO ORIFÍCIO

Antes de prosseguir, ler atentamente as

INSTRUÇÕES DE SEGURANÇA

Intervaloa cada 70 horas de trabalho

Complexidade da operaçãoLow01 / 05

Pessoa autorizadaOperador da máquina

EPI previstos:

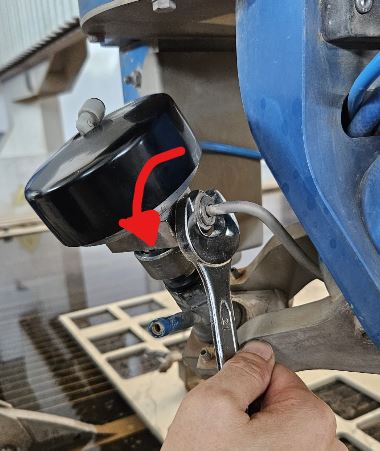

  1. Desapertar (NÃO DESLIGAR) a união do tubo de alta pressão

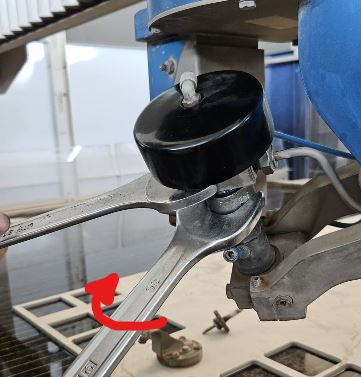

  2. Mantendo o corpo da válvula imóvel, desapertar o anel inferior

  3. image-20260626-065424.png

    Desencaixar e deslocar a válvula

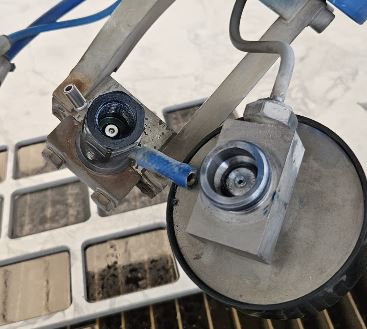

  4. Desapertar o corpo de união para aceder à sede do orifício


  5. image-20260626-065547.png

  6. Com a ajuda de um tubo pequeno, um alicate ou outro utensílio, remover o orifício gasto


  7. Inserir o novo orifício na sede, verificando a orientação correta (parte cónica virada para cima)

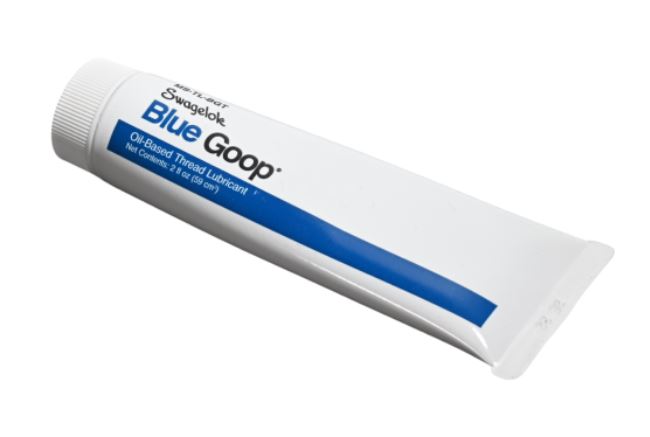

  8. Limpar as diferentes uniões e aplicar depois o lubrificante antigripante (Blue Goop) antes da fixação

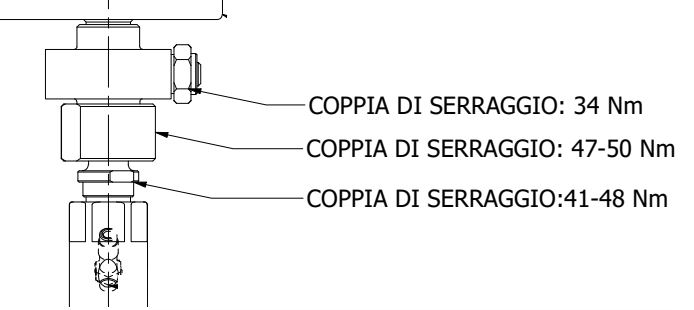

  9. Proceder pela sequência inversa para a remontagem, respeitando os binários de aperto


Documentos anexos

251290366-CoppieSerraggio.pdf
