Donatoni Macchine
Technical maintenance sheet Controlled procedure

MN0046Verificação eou substituição dos filtros de água da bomba Hydrox

Antes de prosseguir, ler atentamente as

INSTRUÇÕES DE SEGURANÇA

Intervaloa cada 150 horas de trabalho

Complexidade da operaçãoLow01 / 05

Pessoa autorizadaOperador da máquina

EPI previstos:

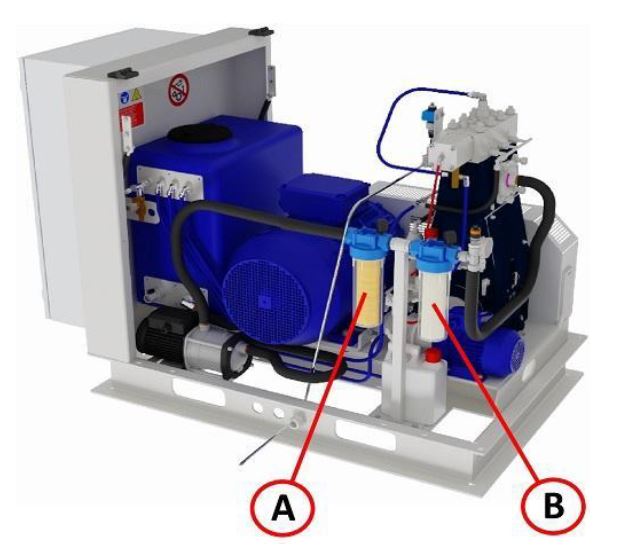

Posição

Descrição

Grau de filtração

A

Filtro de água com cartucho de 9/10"

5 μm

B

Filtro de água com cartucho de 9/10"

1 μm

Verificação: quando devem ser substituídos?

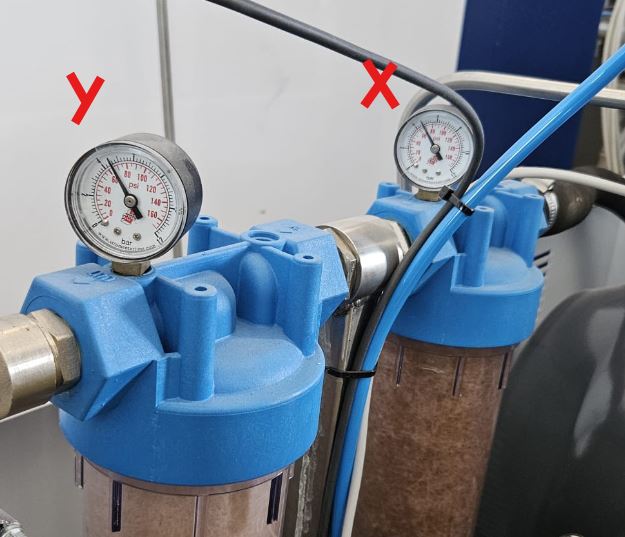

É necessário substituir os cartuchos filtrantes quando a perda de carga no sistema se torna superior a 1 bar (quando a diferença de pressão entre o ponto de entrada X e o ponto de saída Y passa a ser: X-Y > 1 bar)


Procedimento de substituição

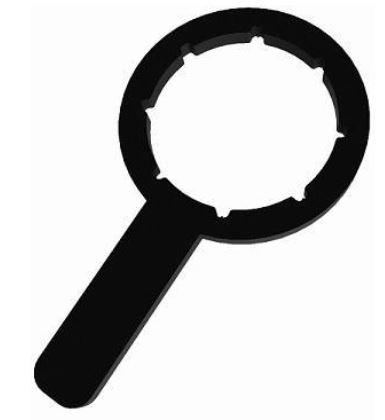

  1. Desapertar o recipiente do filtro utilizando a chave fornecida;


  2. Remover o cartucho filtrante usado;

  3. Limpar o recipiente do filtro (removendo eventuais resíduos ou detritos);

  4. Inserir o novo cartucho filtrante (ter o cuidado de instalar o cartucho com o grau de filtração correto em cada posição);

  5. Posicionar o recipiente do filtro na respetiva sede e apertar utilizando a chave;

;
