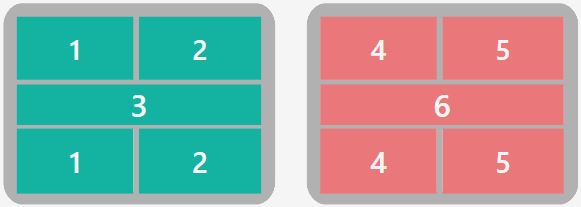

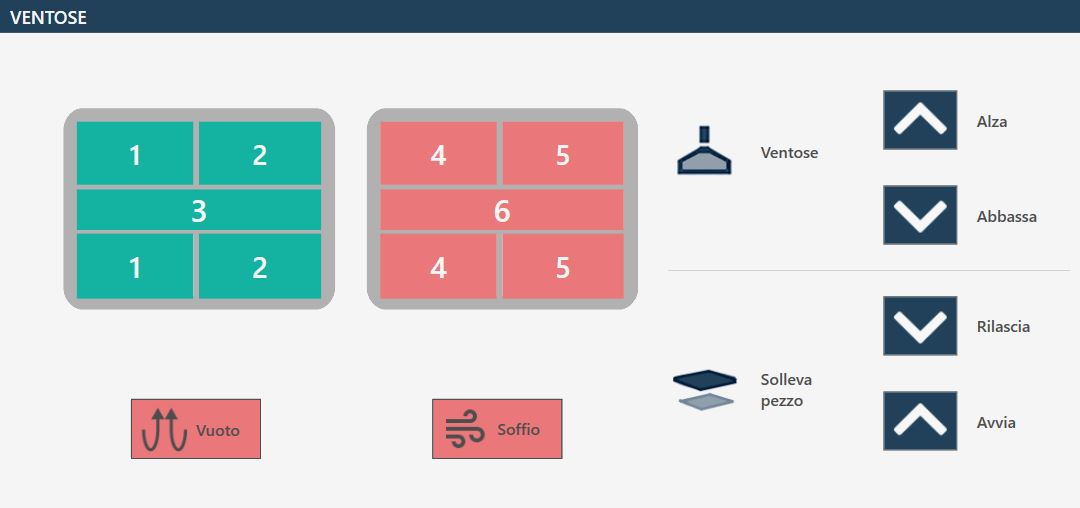

Ativação / desativação das ventosas O ecrã mostra o grupo de ventosas visto de cima nas várias zonas em que está dividido. Ao premir a área pretendida, o respetivo estado é alterado. Se estiver verde, indica que a zona está preparada para criar vácuo. Se estiver vermelho, indica que a zona está preparada para sopro.
VENTOSAS: SUBIR - Estacionamento das ventosas Ao premir o botão, as ventosas são recolhidas de modo a levá-las para a zona de repouso/estacionamento.
VENTOSAS: DESCER - Preparar ventosas Ao premir o botão, as ventosas descem da zona de estacionamento até ao fim de curso. É importante que as ventosas disponham do espaço necessário para sair completamente.
ELEVAR PEÇA: LIBERTAR - Descarga da peça Ao premir o botão, o eixo Z é baixado até o material entrar em contacto com a superfície de trabalho, a bomba de vácuo é desligada e o sopro de todas as ventosas é ativado para desprender a peça. Após a espera de um time-out, o eixo é elevado até à cota de segurança.
ELEVAR PEÇA: INICIAR - Elevação da peça Com este comando, as ventosas são colocadas em contacto com o material, a bomba de vácuo é ligada nas áreas assinaladas a verde e o sopro nas áreas assinaladas a vermelho e, quando o vacuóstato indica que o vácuo foi criado, o eixo é elevado até à posição definida para os movimentos.
ATENÇÃO!
Preste atenção às ventosas ativas, procurando utilizar a maior área possível para elevar a peça.
SOPRO - Comando de sopro O botão liga ou desliga o sopro das ventosas que não estão preparadas para vácuo. O indicador assinala se o sopro está ligado (verde) ou desligado (vermelho).
VÁCUO - Comando da bomba de vácuo Este botão liga e desliga a bomba de vácuo. O indicador assinala se a bomba está ligada (verde) ou desligada (vermelho).
Preste especial atenção às ventosas ativas durante a elevação, certificando-se de que as áreas utilizadas são suficientes para elevar a peça que está a ser movimentada. Procure utilizar sempre a maior área de vácuo disponível para agarrar a peça e verifique se não existem defeitos ou ruturas no material que possam criar perigos ou problemas de funcionamento da máquina. Depois de ligada a bomba de vácuo, só é permitido desligá-la através das funções automáticas previstas para esse fim. Premir o botão de reset ou o botão cogumelo de emergência não tem qualquer efeito sobre a bomba de vácuo, que continuará a funcionar. A bomba pode ser desligada à força através do botão específico na página “Comandos Adicionais”. Nos procedimentos automáticos, antes de elevar a peça, o estado do vácuo é verificado através de um sensor específico: se não for detetado um valor de vácuo suficiente, é apresentado o alarme “falta de vácuo”. A bomba continuará ativa até o vacuóstato detetar um valor correto ou até ser desativada na página “Comandos Adicionais”.
ATENÇÃO!
A falta de alimentação da bomba de vácuo provoca uma rápida perda de vácuo e a consequente queda do material elevado pelas ventosas.
