DOC3.1.1 VALORES DO UTILIZADOR

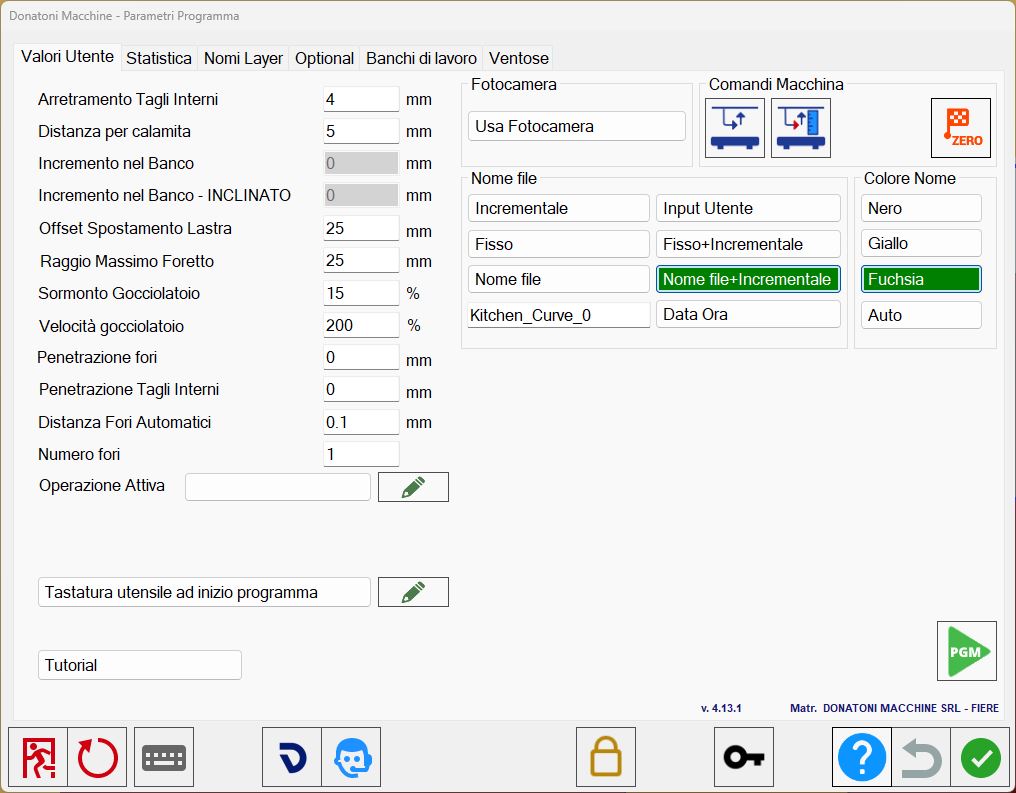

Nesta janela, o operador pode modificar alguns parâmetros relacionados com a maquinação.

Secção à esquerda

Recuo dos cortes internos	A distância mínima de aproximação do disco à peça para os cortes internos.
Distância para magnetização	A distância entre duas peças antes de o íman ser ativado.
Incremento na bancada	Profundidade de penetração da ferramenta na bancada.
Incremento na bancada - inclinado	Profundidade de penetração da ferramenta na bancada. Apenas para o modo isoparamétrico.
Offset de deslocamento da chapa	Cota adicional para a funcionalidade move.
Raio máximo da broca craniana	Para a importação dxf, raio máximo para que um círculo seja importado como furo.
Sobreposição da goteira	A percentagem de sobreposição da goteira, de 99% a 0%.
Velocidade da goteira	A percentagem da velocidade da goteira relativamente à velocidade dos cortes normais.
Penetração dos furos	Define a penetração de todos os furos; definir como 0 para furo passante.
Penetração dos cortes internos	Define a penetração de todos os cortes internos; definir como 0 para corte passante.
Distância dos furos automáticos	Indica a distância entre um furo e o seguinte na inserção de furos múltiplos.
Número de furos	Número de furos a utilizar para os furos em ângulo.

Operações

Operação ativa	Permite criar uma operação personalizada nos cortes. Se ativada, aplica a operação selecionada ao aceder ao ecrã de otimização e gestão dos cortes. Para ativar, prima o botão à direita. Quando ativado, ficará verde; caso contrário, branco.
	Operações personalizadas Permite aceder ao painel das operações personalizadas.

Secção da câmara

Utilizar câmara

É ativada a utilização da câmara ou o operador escolhe a imagem a partir de um ficheiro.

Secção de comandos da máquina

	Ativar/desativar controlo de cota Desbloqueia a aquisição da cota da bancada e desativa o controlo de segurança.
	Aquisição da cota da bancada Define a cota z atual da máquina como cota da bancada.
	Referenciar eixos A máquina executa o ciclo de zero dos eixos.

Secção do nome do ficheiro

O nome do ficheiro pode ser definido na caixa de texto no canto inferior esquerdo segundo um dos seguintes modos.

Incremental	Incrementa o nome do ficheiro ISO, 100, 101, 102…
Entrada do utilizador	O utilizador pode introduzir o nome do ficheiro.
Fixo	Nome fixo do ficheiro ISO; introduzir o nome pretendido no campo adjacente.
Fixo _ Incremental	Nome do ficheiro ISO em formato incremental fixo, tipo File_101.
Data hora	Nome do ficheiro ISO em formato data/hora, tipo 20191206_080124.
Nome do Ficheiro	O ficheiro ISO assume o nome do ficheiro (DXF ou CSV) importado.
Nome do Ficheiro _ Incremental	O ficheiro ISO assume o nome do ficheiro (DXF ou CSV) importado, com a adição de um valor incremental.

Secção da cor do nome

Preto	Texto da peça preto.
Amarelo	Texto da peça amarelo.
Fúcsia	Texto da peça fúcsia.
Auto	Determina automaticamente a melhor cor para o nome da peça

Secção de cor Book Match

Fundo	Gere a cor de fundo da função Book Match
Nome	Gere a cor do nome na função Book Match
Perímetro	Gere a cor do perímetro na função Book Match

Outros botões

Medição da ferramenta no início do programa	Se ativada, permite inserir um ciclo de medição no início do programa de corte ao passar para o ecrã de gestão dos cortes.
	Operações personalizadas Permite aceder ao painel tool probe.
Tutorial	Permite aceder aos vídeos tutoriais do Parametrix.
	Ativar/Desativar PGM Permite ativar ou desativar a página de controlo ISO ao utilizar o botão PGM no terceiro ecrã do Parametrix. Se estiver desativada, o ficheiro que contém o programa ISO da maquinação é igualmente gerado.
Modo descarregar tudo	Este parâmetro tem dois valores possíveis: No fim: descarrega a peça no fim da maquinação. Otimizado: descarrega a peça quando o corte estiver concluído.

Tutorial

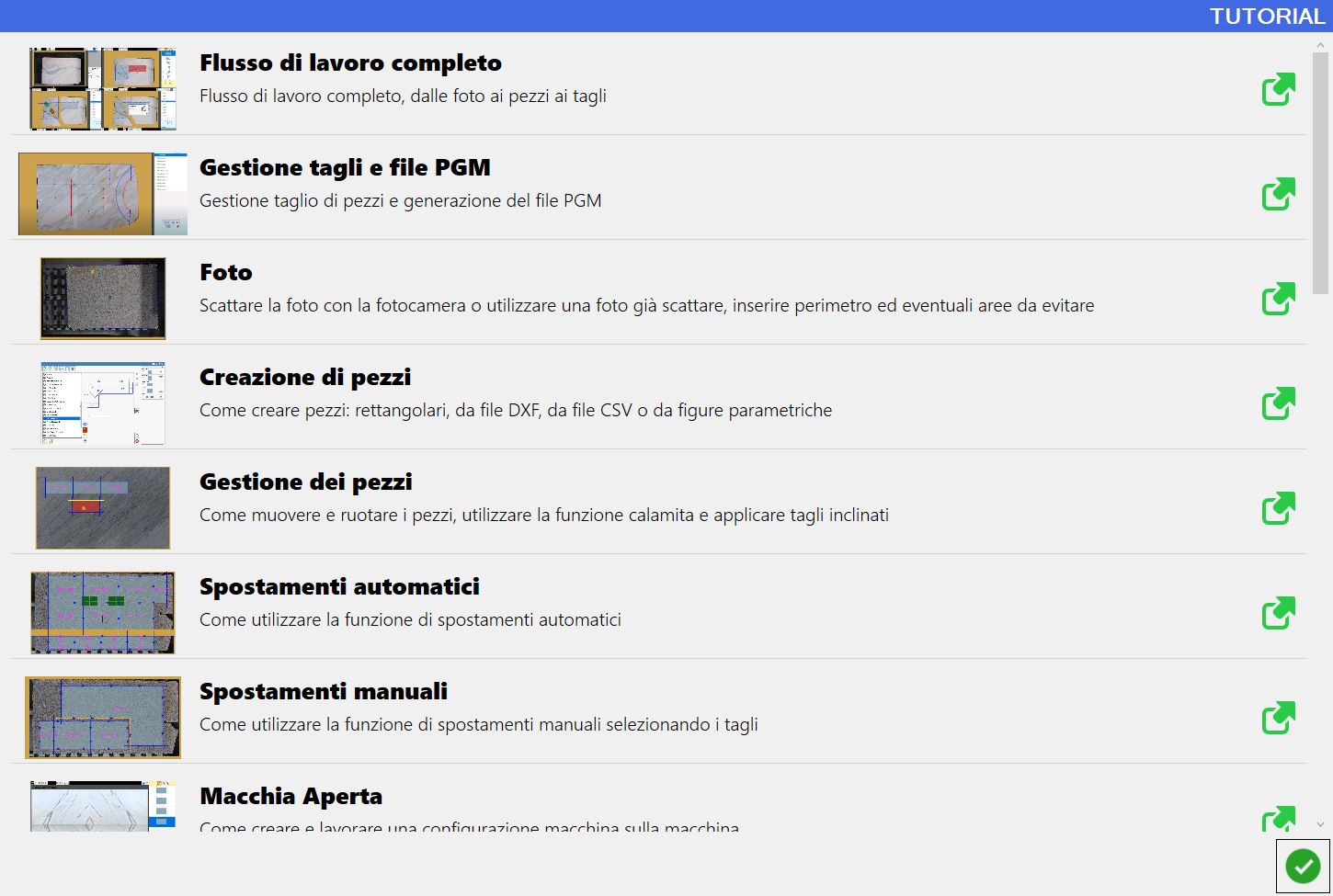

Nesta janela estão disponíveis tutoriais que mostram como utilizar algumas funções do Parametrix.
Para ver o vídeo pretendido, prima a linha correspondente.
