Esta funcionalidade permite ao operador recuperar o histórico das peças criadas.

Tipos de vista das peças no histórico

Estão disponíveis três modos diferentes de visualização das peças presentes nesta secção:

	Vista dos cortes A peça é visualizada mostrando os cortes.
	Vista das cotas A peça é visualizada mostrando as cotas.
	Vista da dimensão A peça é visualizada mostrando a dimensão máxima.

Nos exemplos seguintes foram importadas cinco peças (A1, A2, A3, A4 e A5) do DXF denominado “Kitchen_Curve“.
Independentemente da vista selecionada, será sempre possível visualizar todas as peças tanto na lista do histórico no lado esquerdo como na lista das peças atualmente importadas no lado direito.

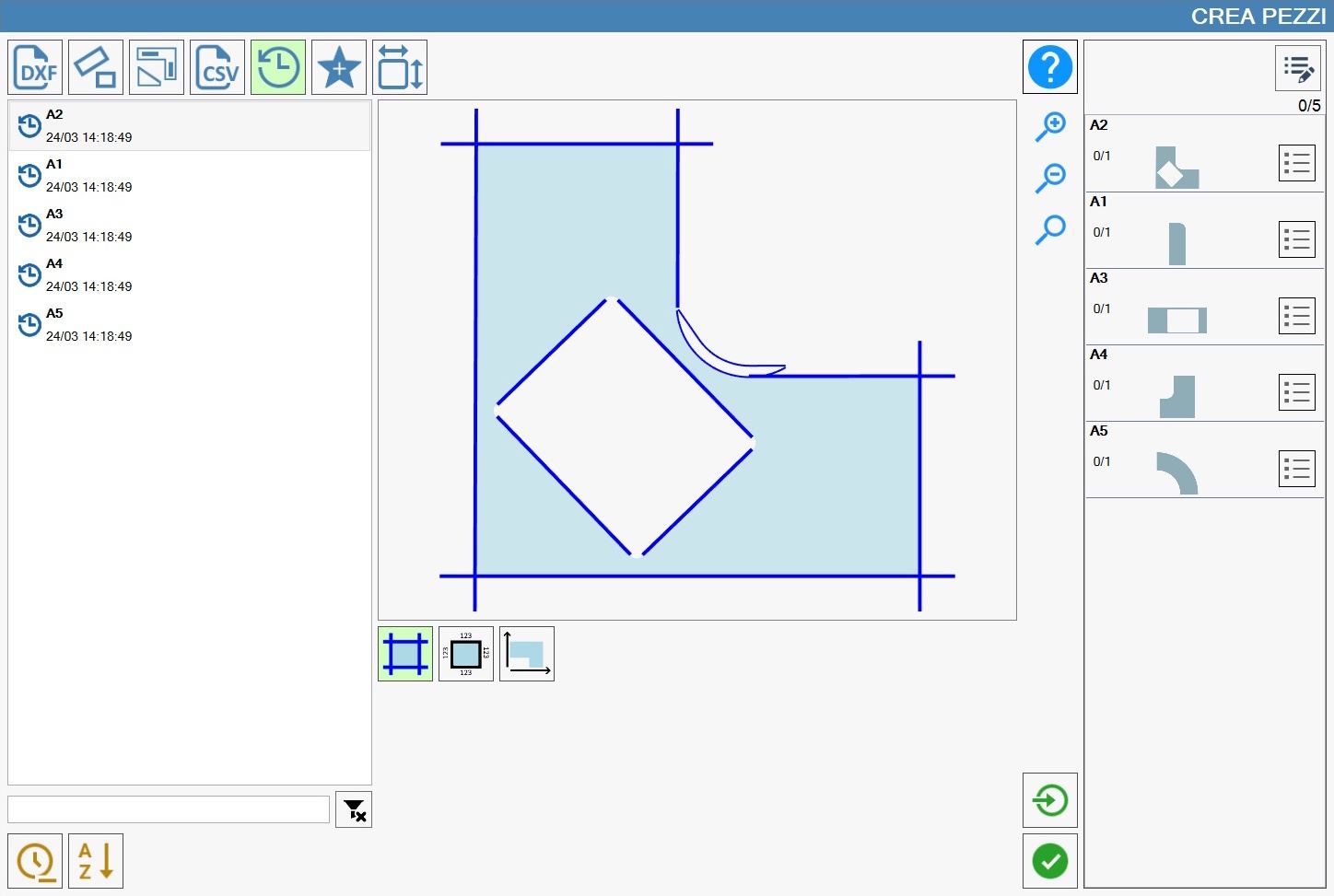

Vista dos cortes

A vista dos cortes destaca todos os cortes, tanto perimetrais como internos da peça, ocultando outras informações, como o valor do respetivo comprimento.

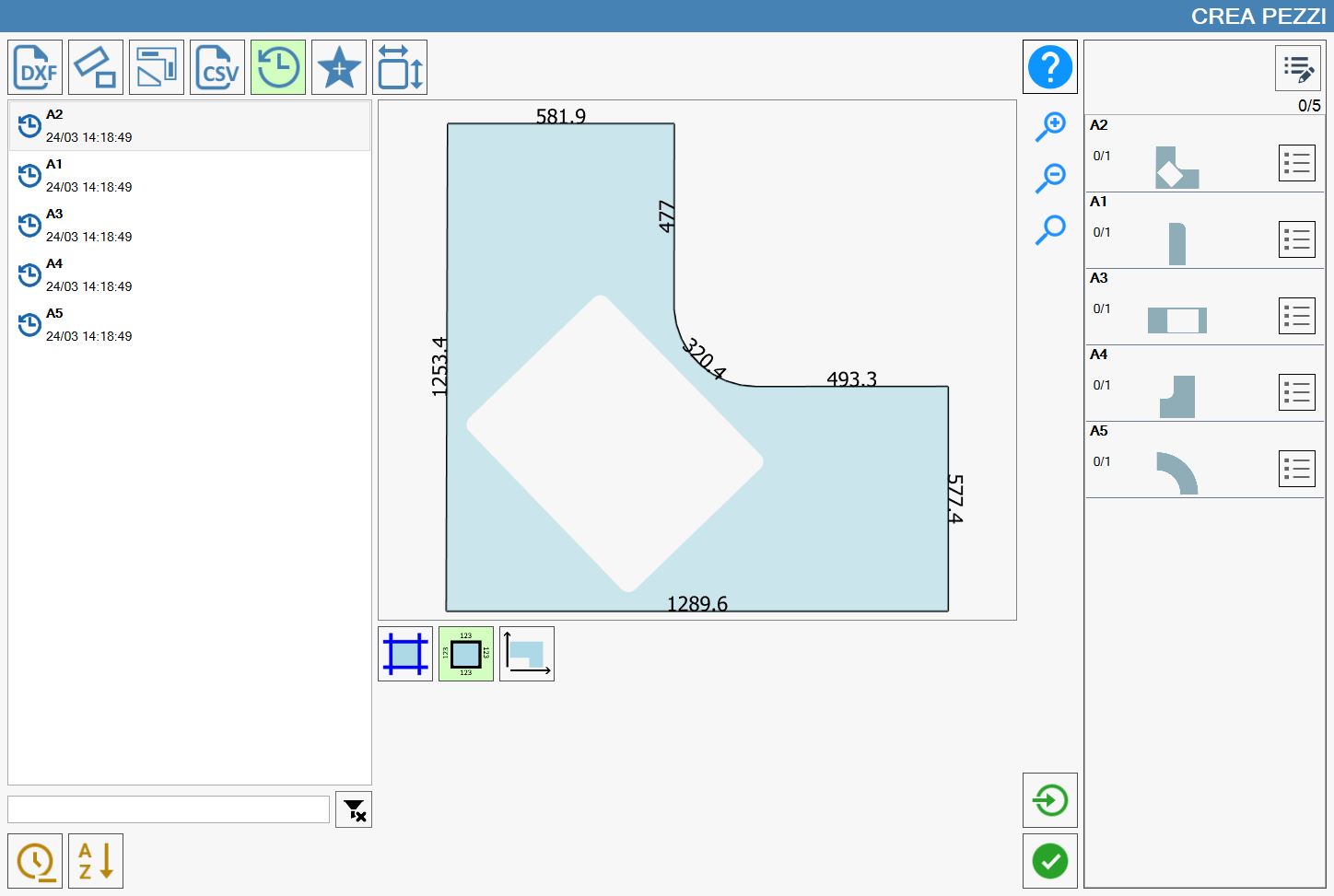

Vista das cotas dos cortes

A vista das cotas dos cortes destaca o perímetro externo a preto e coloca, próximo do centro de cada corte no perímetro, o respetivo comprimento.

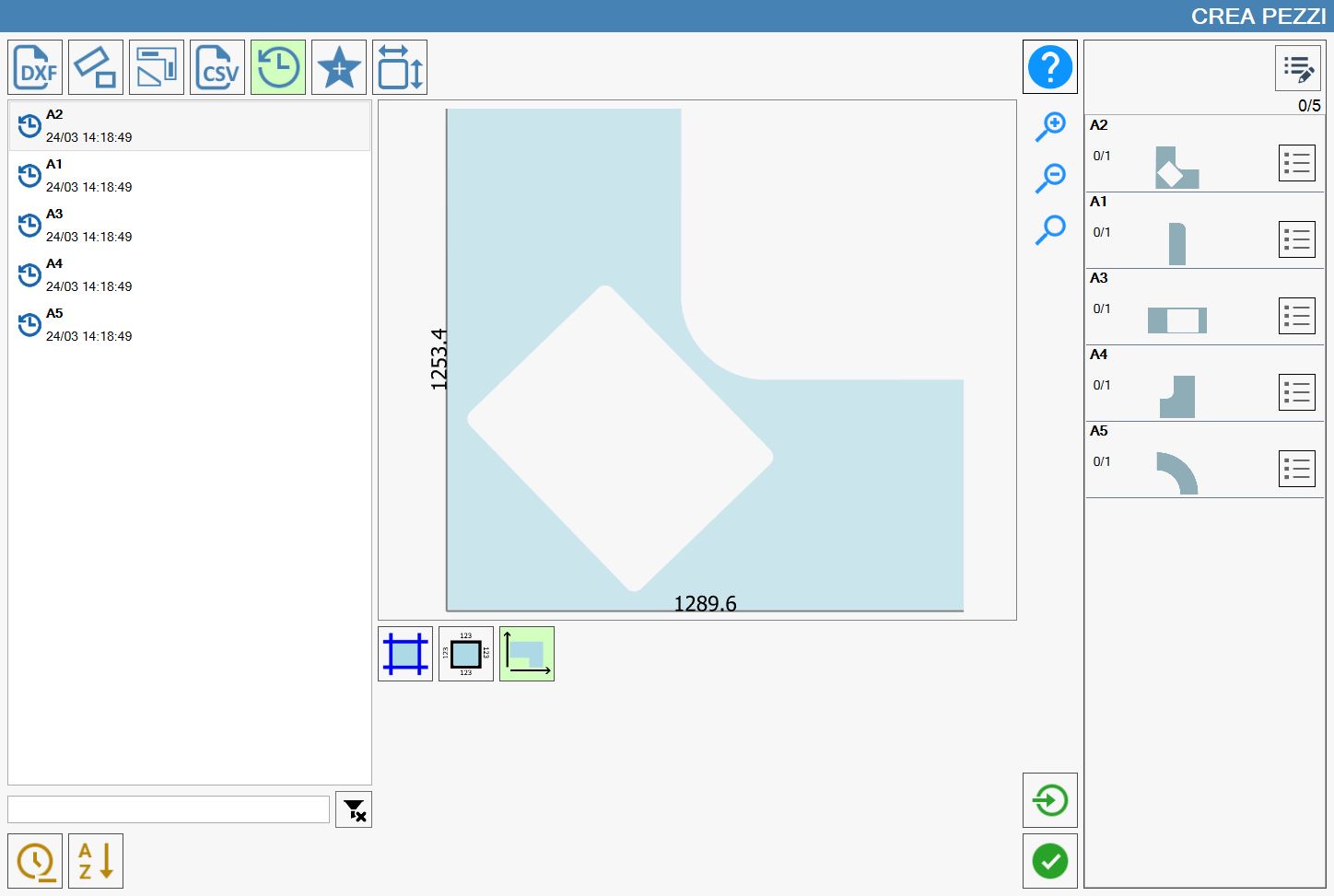

Vista da dimensão

A vista da dimensão não destaca nenhum corte; permite, em vez disso, observar as dimensões máximas da peça em termos de largura e comprimento.
Na imagem seguinte, é possível observar duas linhas pretas, cada uma com o valor máximo do comprimento e da largura da peça ao centro; contudo, é importante observar que apenas por coincidência os lados da peça A2 coincidem com as linhas pretas, pois os restantes cortes da peça não estão destacados e não apresentam qualquer informação.
