Esta funcionalidade permite adicionar um rebordo do tipo chanfro ou do tipo bico (bico arredondado), ou ambos, aos cortes da peça selecionada.

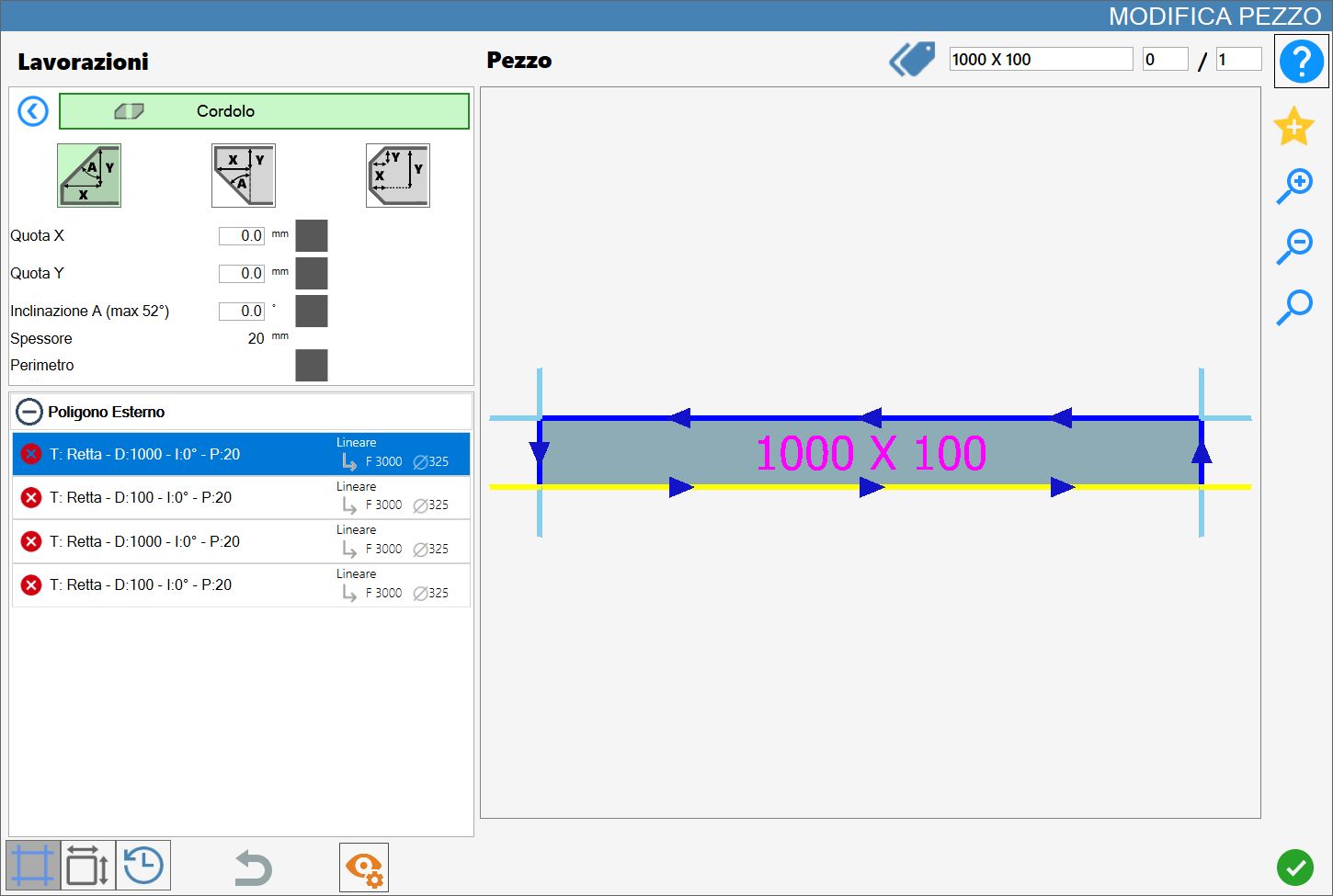

A interface desta função é semelhante à imagem seguinte:
Parâmetros
Para utilizar esta maquinação, é necessário primeiro escolher um dos três modos disponíveis, selecionando o botão correspondente:
Os modos ‘Chanfro', 'Bico' e 'Chanfro e Bico’ são mutuamente exclusivos: a ativação de um desativa automaticamente os outros.
 | Chanfro |
 | Bico (bico arredondado) |
 | Chanfro e Bico |
Os parâmetros seguintes são comuns a ambos os tipos de maquinação:
Cota X | Distância ao longo do eixo X a partir da borda da peça. |
Cota Y | Distância ao longo do eixo Y a partir da borda da peça. |
Inclinação A | Ângulo de inclinação do corte expresso em graus sexagesimais. |
Inclinação B | Ângulo de inclinação do corte relativamente ao bico, expresso em graus sexagesimais. |
Espessura | É apresentada a espessura da chapa atualmente definida no Parametrix para ajudar o utilizador a aplicar a maquinação. |
Perímetro | Ao ativar este parâmetro, a maquinação será executada em todo o perímetro da peça. |

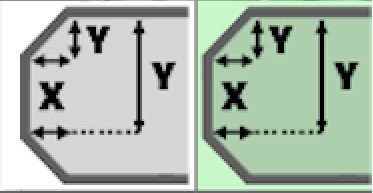

Junto aos três primeiros parâmetros geométricos existem caixas de seleção quadradas, inicialmente desativadas. É necessário ativar uma para especificar qual o parâmetro a manter constante; deste modo, ao fornecer um segundo valor, o terceiro é calculado automaticamente. As caixas de seleção não podem ser ativadas se o valor do parâmetro correspondente for igual a zero, para evitar configurações geometricamente incoerentes ou inválidas.
Execução da maquinação
É possível aplicar a maquinação premindo o botão à esquerda do corte adequado na lista de polígonos.
Um ícone vermelho com um 'X' indica que a maquinação não pode ser aplicada ao corte pretendido.
A maquinação de rebordo só pode ser executada em cortes do tipo linha.
A cada rebordo inserido com sucesso no material corresponde a atualização da pré-visualização e a inserção automática na secção 'Maquinações adicionadas' à esquerda.
Execução de Chanfro
Lado

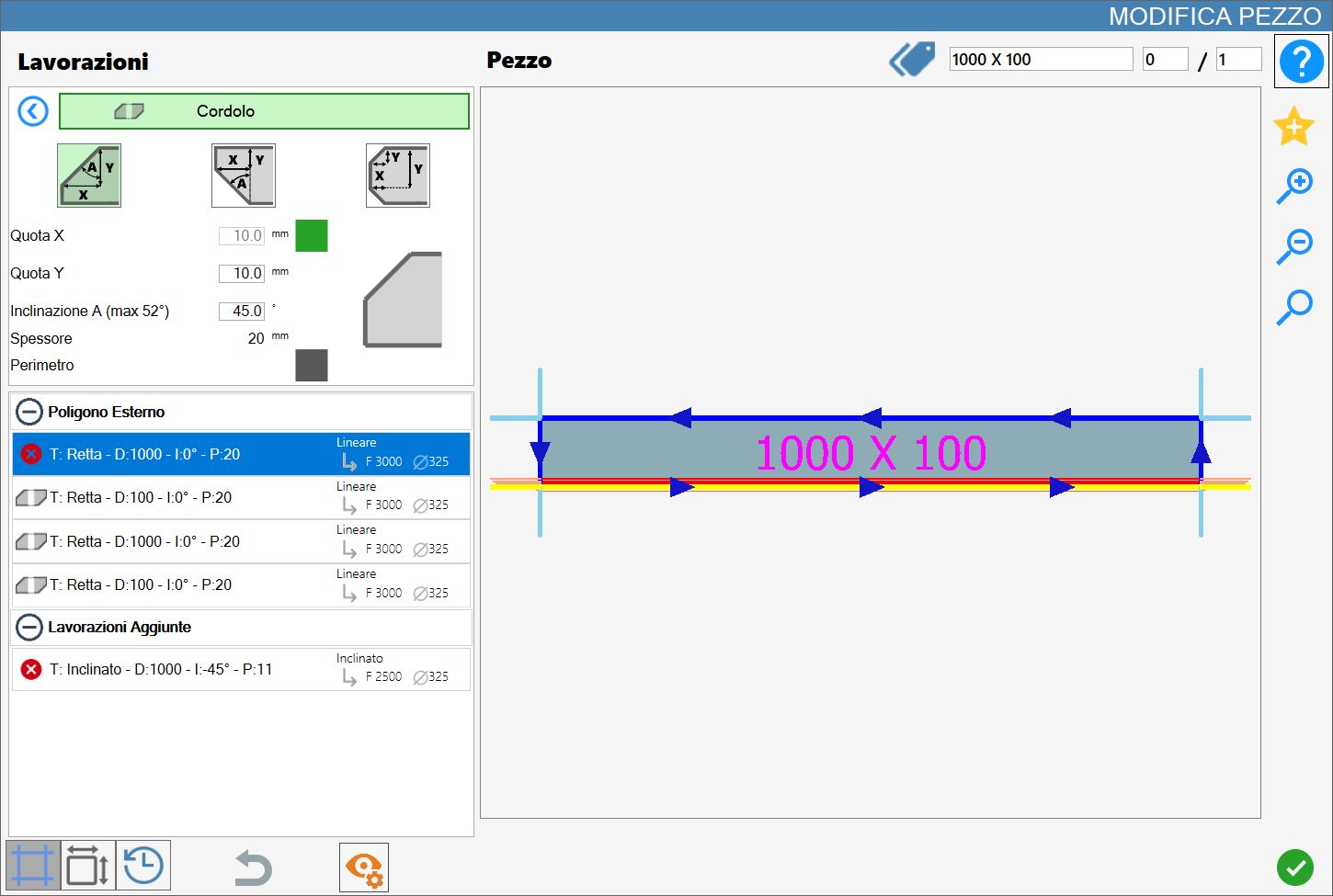

Na imagem seguinte é possível ver a maquinação do rebordo aplicada a um lado da peça no canto superior.
Para aplicar a maquinação ao lado pretendido, é necessário clicar sobre o mesmo.
Perímetro

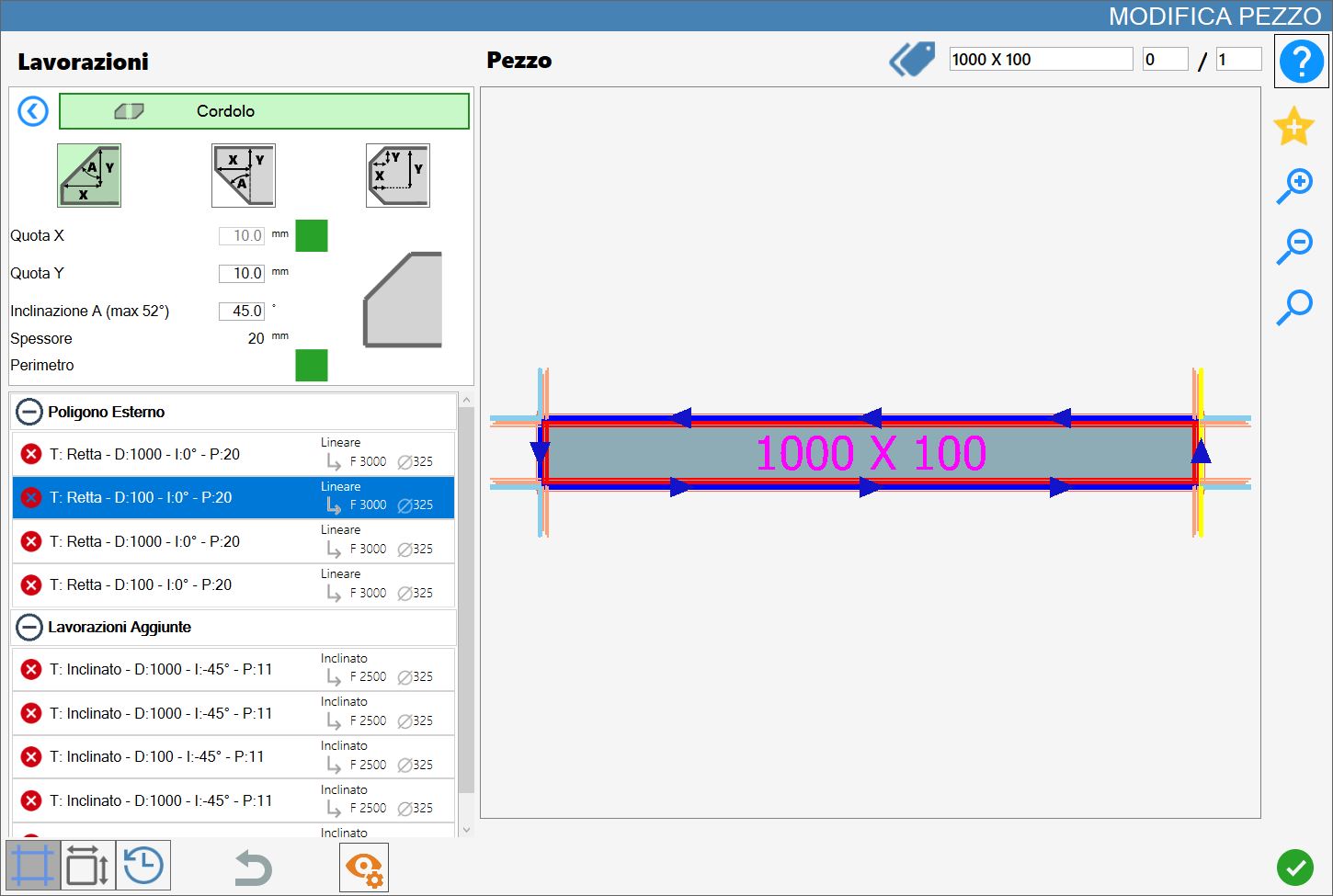

Na imagem seguinte é possível ver a maquinação do rebordo aplicada ao perímetro da peça no canto superior.
Para aplicar a maquinação ao perímetro, é necessário ativar a caixa de seleção à direita do texto e, em seguida, clicar num lado da peça.
Execução de Bico
Lado

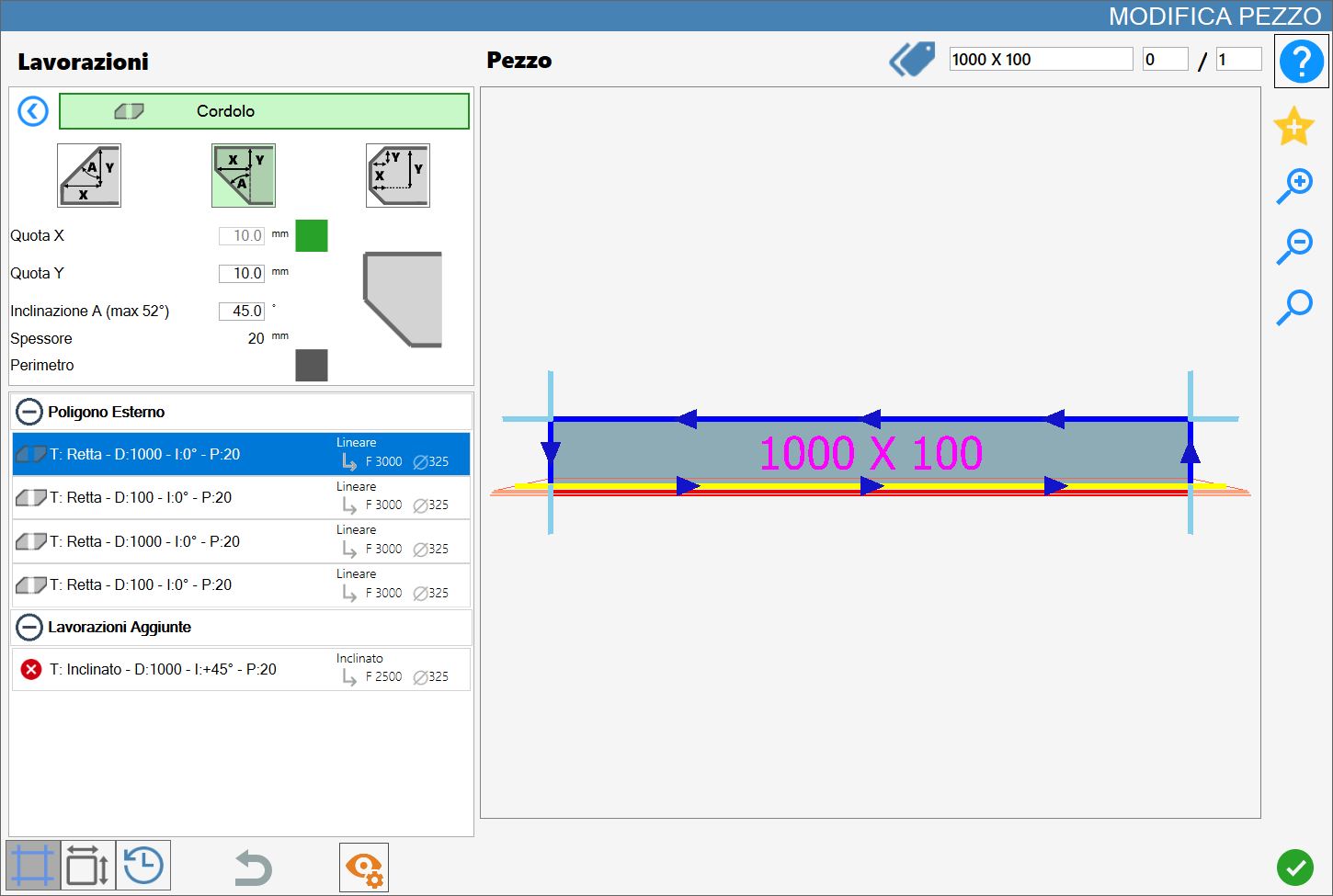

Na imagem seguinte é possível ver a maquinação do rebordo aplicada a um lado da peça no canto inferior.
Para aplicar a maquinação ao lado pretendido, é necessário clicar sobre o mesmo.
Perímetro

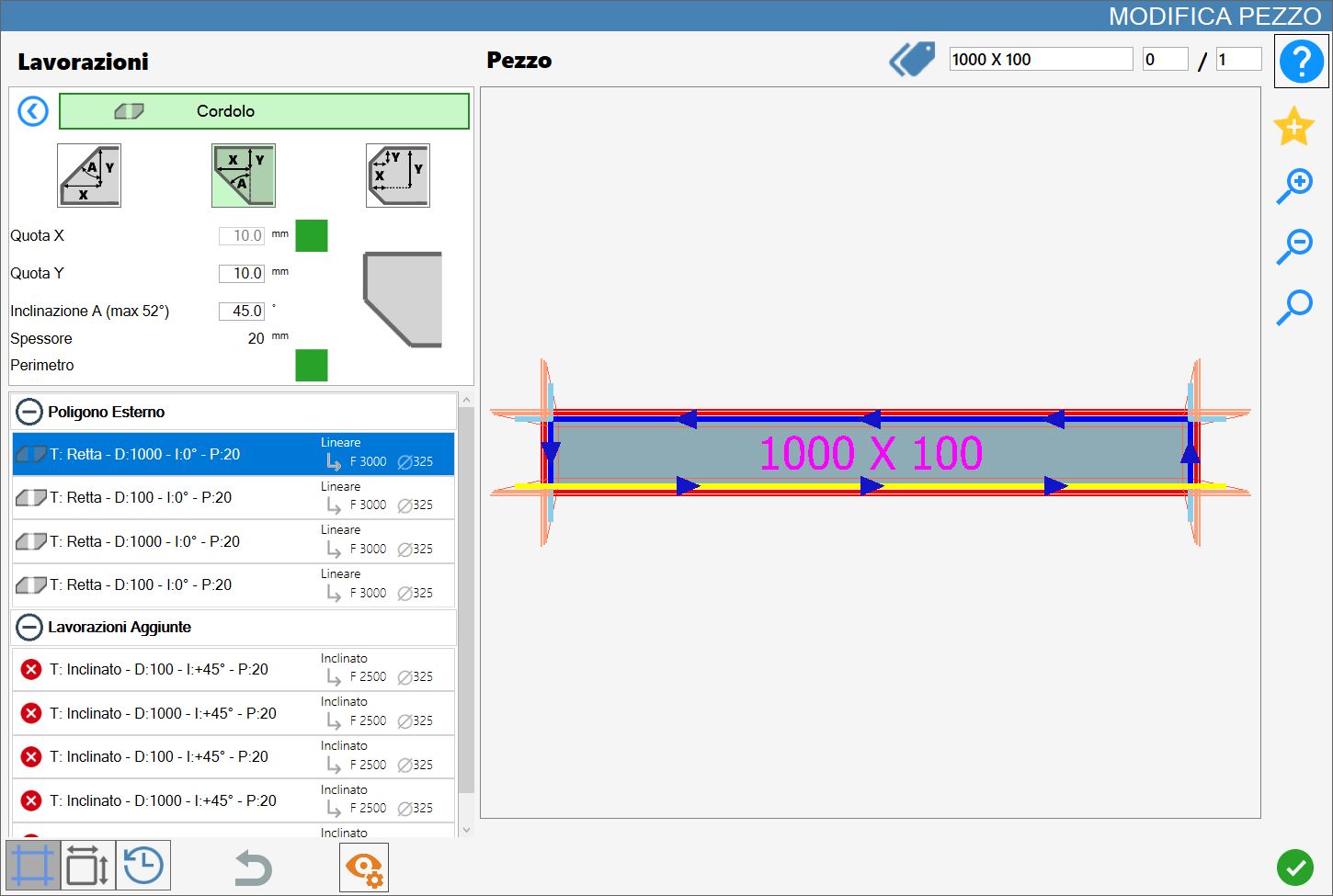

Na imagem seguinte é possível ver a maquinação do rebordo aplicada ao perímetro da peça no canto inferior.
Para aplicar a maquinação ao perímetro, é necessário ativar a caixa de seleção à direita do texto e, em seguida, clicar num lado da peça.
Execução de Chanfro e Bico
Lado

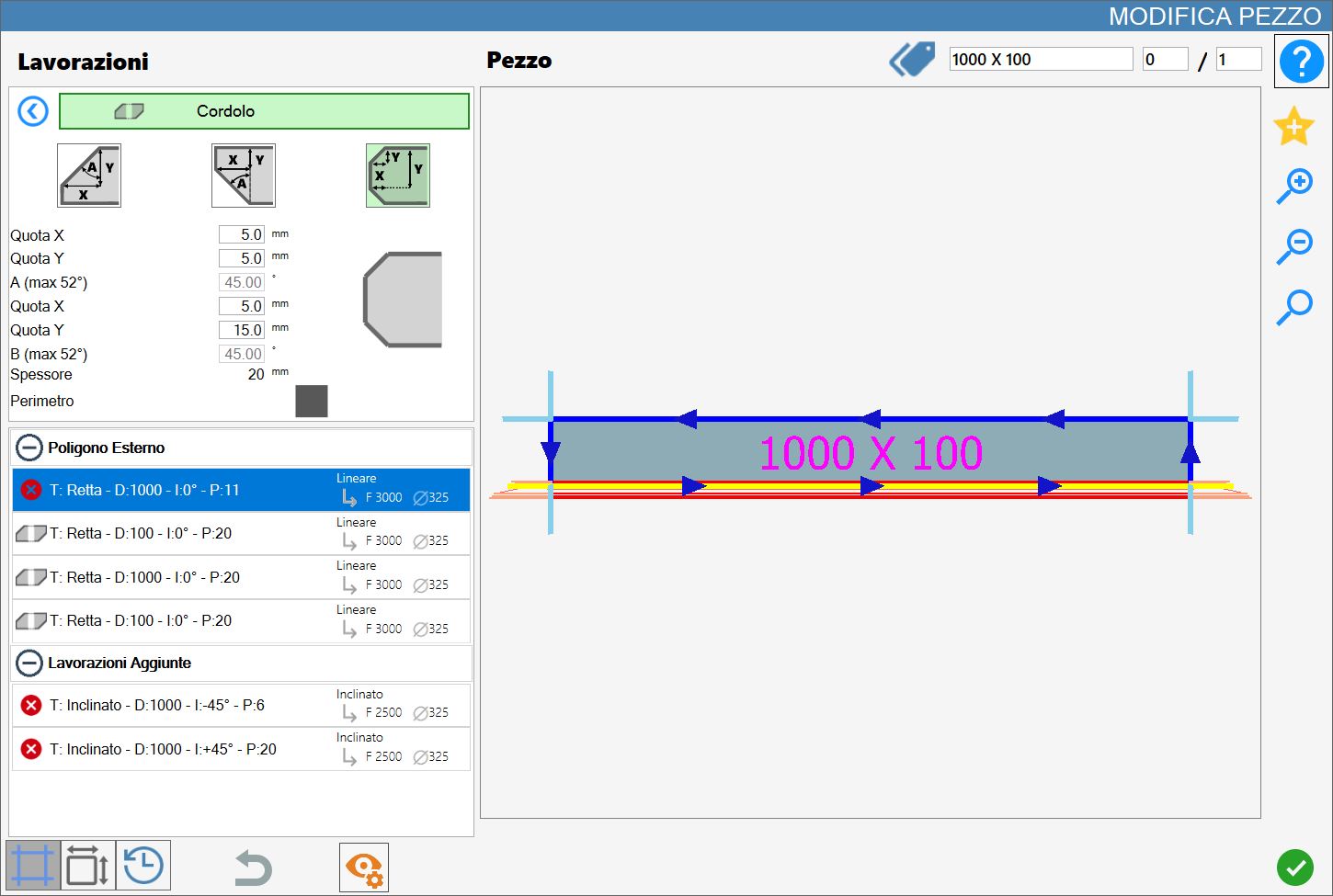

Na imagem seguinte é possível ver a maquinação do rebordo aplicada a um lado da peça nos cantos superior e inferior.
Para aplicar a maquinação ao lado pretendido, é necessário clicar sobre o mesmo.
Perímetro

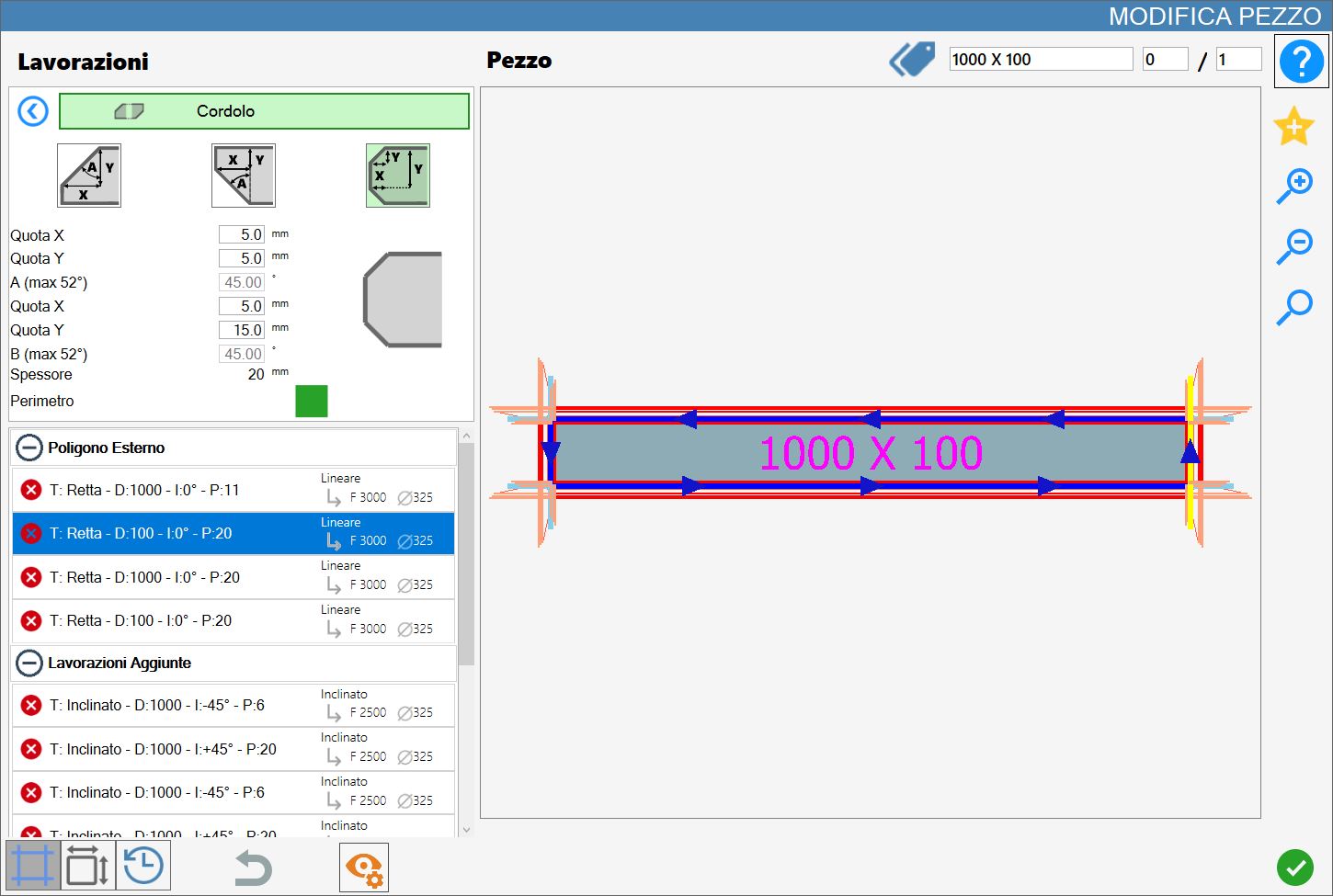

Na imagem seguinte é possível ver a maquinação do rebordo aplicada ao perímetro da peça nos cantos superior e inferior.
Para aplicar a maquinação ao perímetro, é necessário ativar a caixa de seleção à direita do texto e, em seguida, clicar num lado da peça.
