DOC3.13.20 ESPELHO

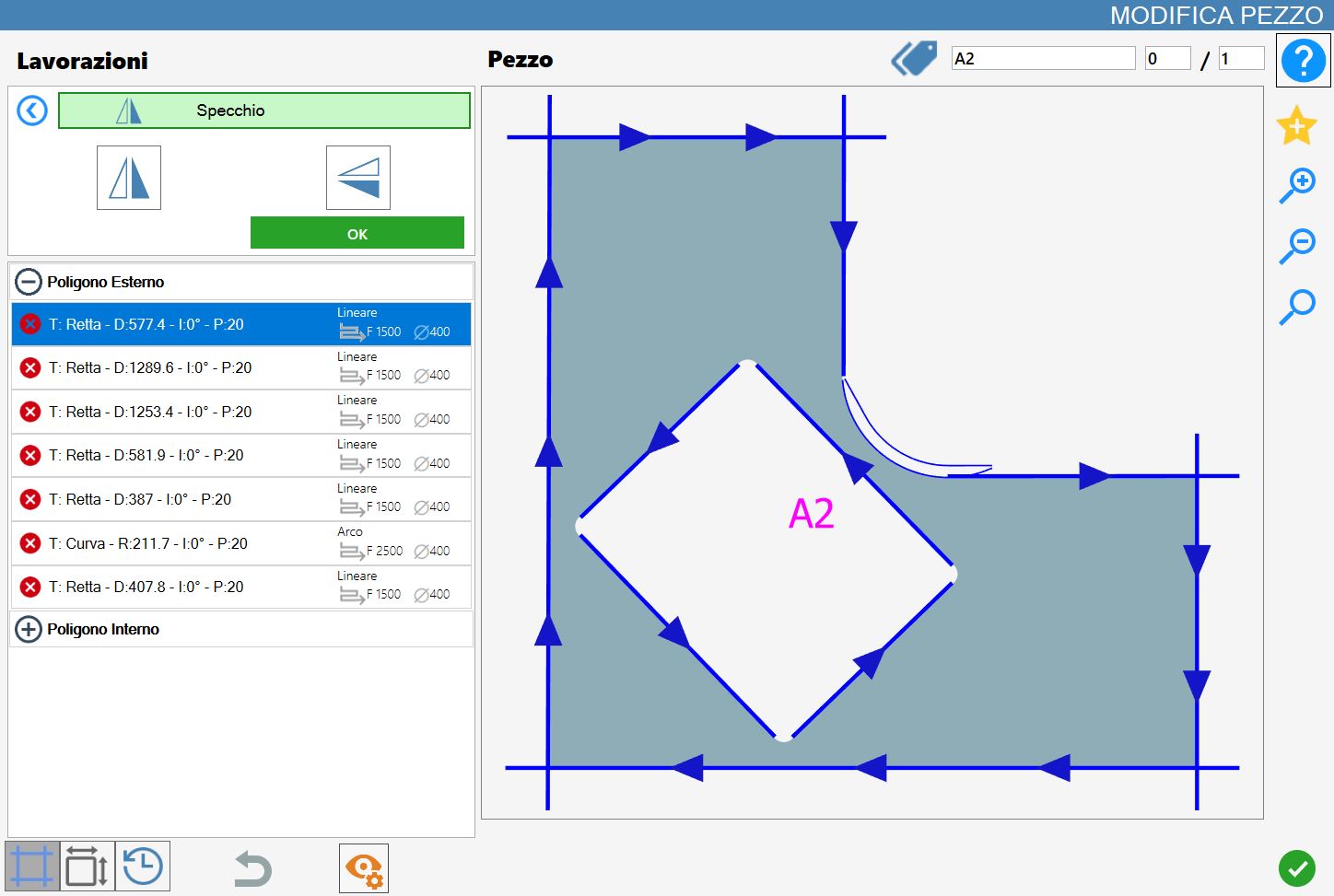

Esta funcionalidade permite ao operador inverter horizontalmente e/ou verticalmente a peça selecionada.


Parâmetros


Espelho horizontal
A ativação deste botão aplicará uma pré-visualização da inversão horizontal da peça selecionada.


Espelho vertical
A ativação deste botão aplicará uma pré-visualização da inversão vertical da peça selecionada.

Execução da maquinação

É possível aplicar simultaneamente a inversão horizontal e vertical, ou apenas uma delas.
Assim, existem três resultados possíveis:

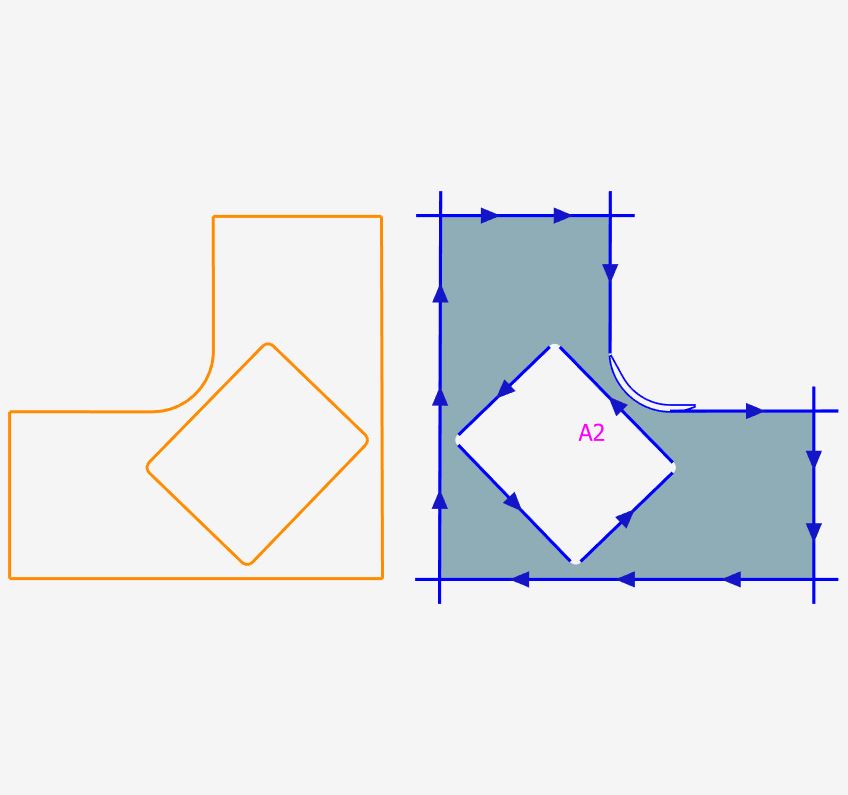

Apenas espelhamento Horizontal

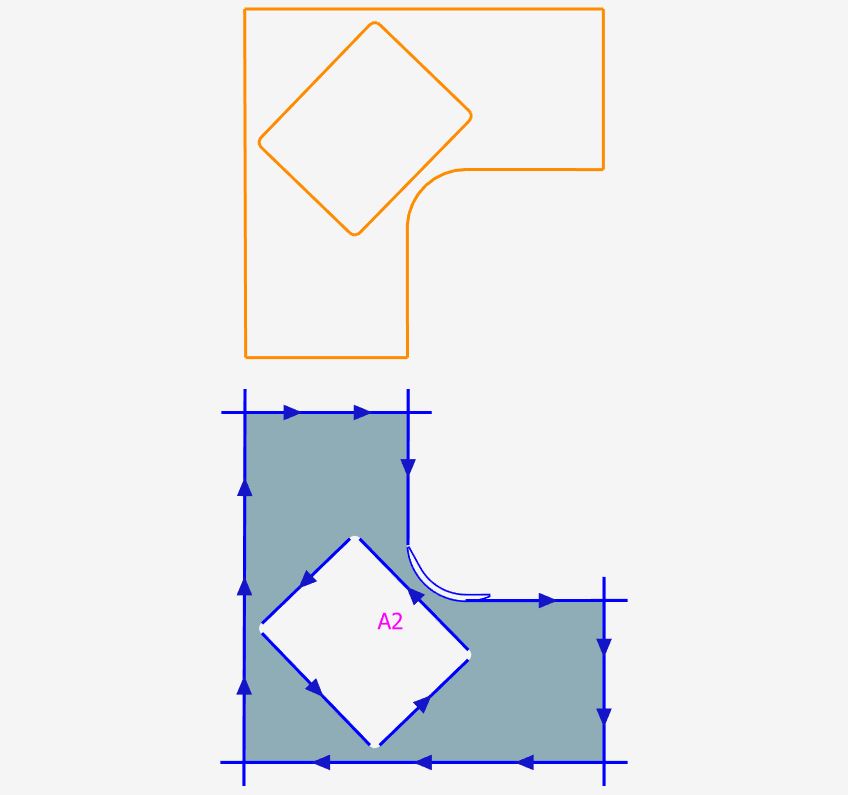

Apenas espelhamento Vertical

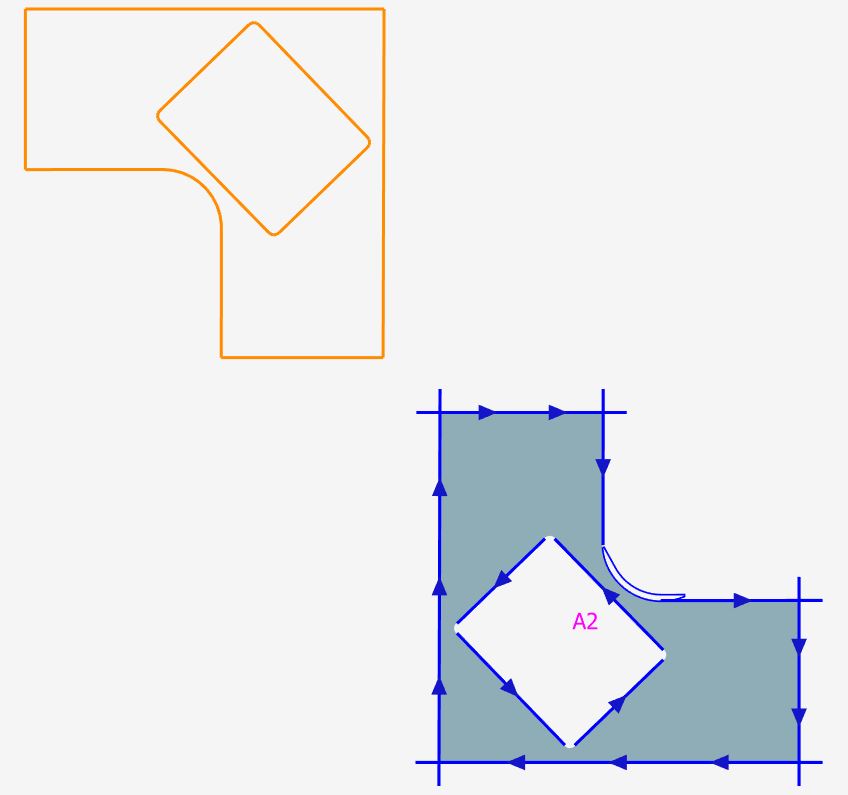

Espelhamento Horizontal e Vertical

;
