DOC3.14.1 NESTING AUTOMÁTICO (OPCIONAL)

A utilização do Nesting automático é particularmente útil quando há muitas peças a processar e as diferentes combinações deixam de ser facilmente geríveis pelo operador.
Com base nos parâmetros definidos, podem existir diferentes soluções. Estas são apresentadas no monitor e o operador pode escolher a configuração preferida.

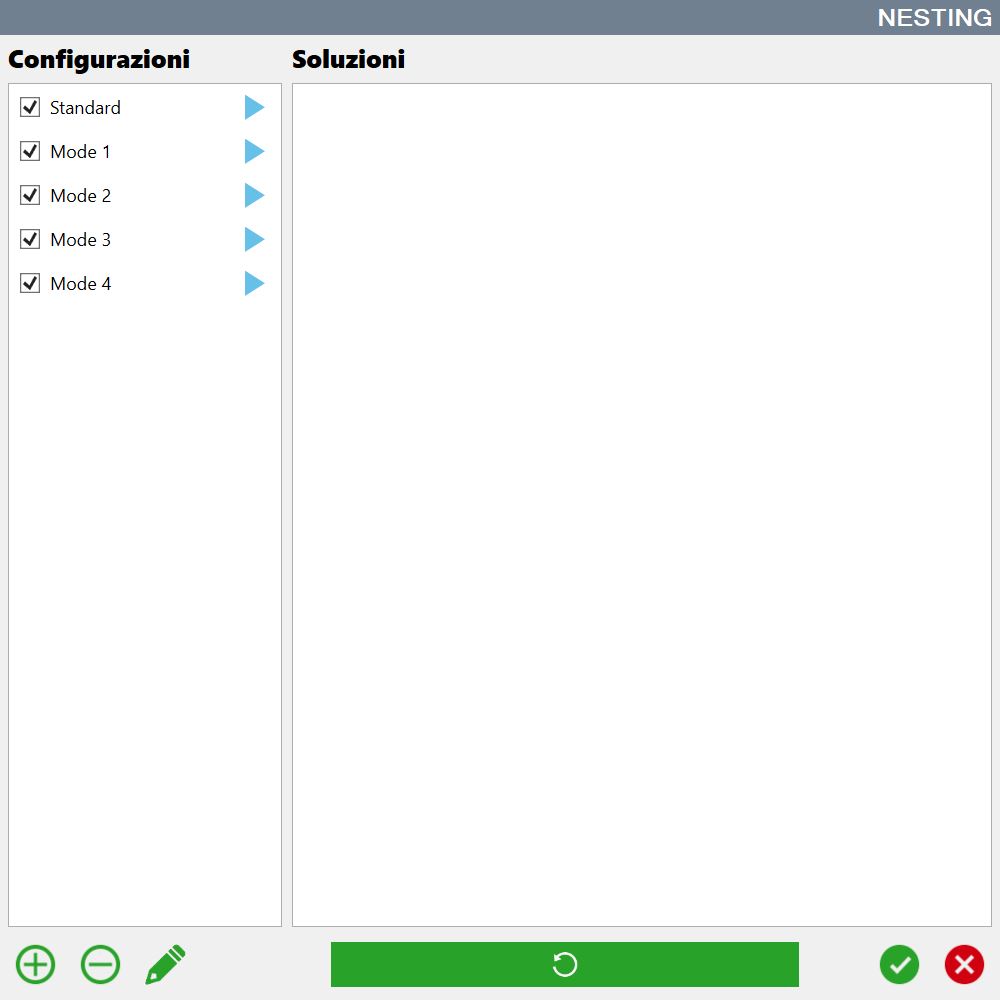

Botões

	Adicionar O operador pode criar uma configuração.
	Eliminar O operador pode eliminar uma configuração.
	Modificar O operador pode modificar uma configuração.
	Execução Todas as configurações são calculadas e os resultados são inseridos na lista à direita.

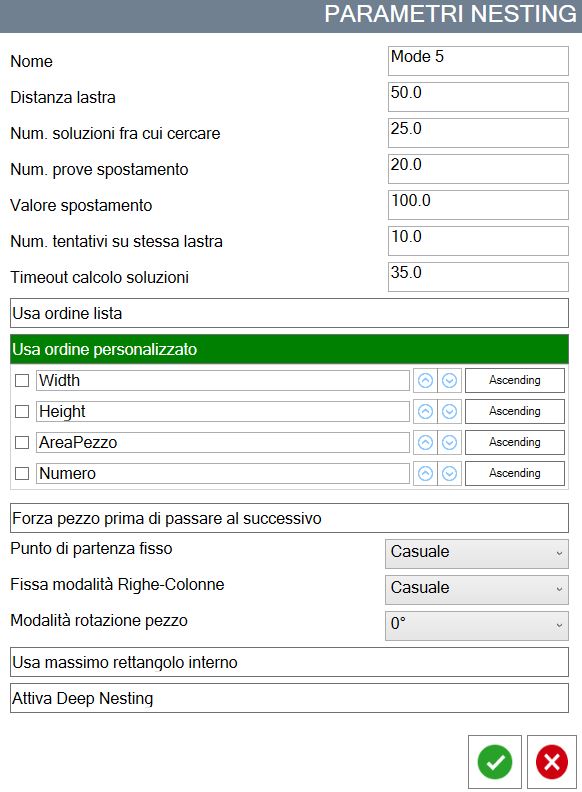

Modificar configuração

O Nesting automático permite personalizar os parâmetros a utilizar no cálculo do posicionamento das peças dentro da área de trabalho associado a uma configuração.
De facto, consoante o tipo de peças a processar, podem existir estratégias melhores e mais eficientes.

Nome	Nome da configuração que aparece na lista.
Distância da chapa	Distância que as peças devem manter da borda da chapa quando são posicionadas.
N.º de soluções a pesquisar	Número de soluções calculadas pelo Nesting. Entre todas as soluções calculadas, é escolhida a melhor.
N.º de tentativas de deslocamento	Número de tentativas efetuadas deslocando a peça caso esta não caiba no perímetro da chapa.
Valor de deslocamento	Valor pelo qual a peça deve ser deslocada para tentar inseri-la no interior do perímetro da chapa.
N.º de tentativas na mesma chapa	Número de tentativas para inserir a peça dentro do mesmo perímetro caso esta não caiba.
Timeout de cálculo das soluções	Tempo máximo permitido para o cálculo de cada solução individualmente.
Utilizar ordem da lista	Obriga a tentar posicionar as peças no interior do perímetro seguindo a ordem em que aparecem na lista de peças.
Utilizar ordem personalizada	Permite escolher a ordem pela qual se tenta posicionar as peças no interior do perímetro da chapa, com base em algumas das suas propriedades. Para ativar um critério de ordenação, ative a caixa de seleção correspondente. Os critérios são respeitados de cima para baixo. Isto significa que as peças são ordenadas de acordo com o primeiro critério. Se duas ou mais peças tiverem o mesmo valor para a propriedade associada ao primeiro critério, serão ordenadas de acordo com o critério seguinte. E assim sucessivamente para cada critério da lista. Para cada critério é possível decidir se deve ser utilizada uma ordenação crescente ou decrescente.
Forçar peça antes de passar à seguinte	Permite escolher entre tentar posicionar a peça em diferentes locais dentro do perímetro da chapa ou passar ao posicionamento da seguinte sem novas tentativas.
Ponto de partida fixo	Permite escolher o ponto do perímetro a partir do qual começar a inserir as peças.
Fixar modo linhas - colunas	Permite escolher se, durante a inserção das peças, deve ser mantida uma lógica para que fiquem dispostas em linhas, em colunas ou aleatoriamente.
Modo de rotação da peça	Permite escolher a lógica com que as peças podem ser rodadas para as tentativas de inserção no interior do perímetro da chapa.
Utilizar retângulo interno máximo	Se ativado, as peças serão inseridas no interior do retângulo de maior área contido dentro do perímetro. Caso contrário, o Nesting tentará dispor as peças em toda a superfície disponível do perímetro.
Ativar Deep Nesting	Se desativado, as peças são inseridas na chapa de forma a otimizar a utilização do sistema de movimentação do material com ventosas para a resolução de colisões. Se ativado, permite procurar combinações de peças mais complexas, cuja disposição poderá, no entanto, colidir com a utilização do sistema de movimentação.

Execução do Nesting

Ao premir a seta azul ao lado de cada item da lista, o Nesting será calculado utilizando essa configuração.

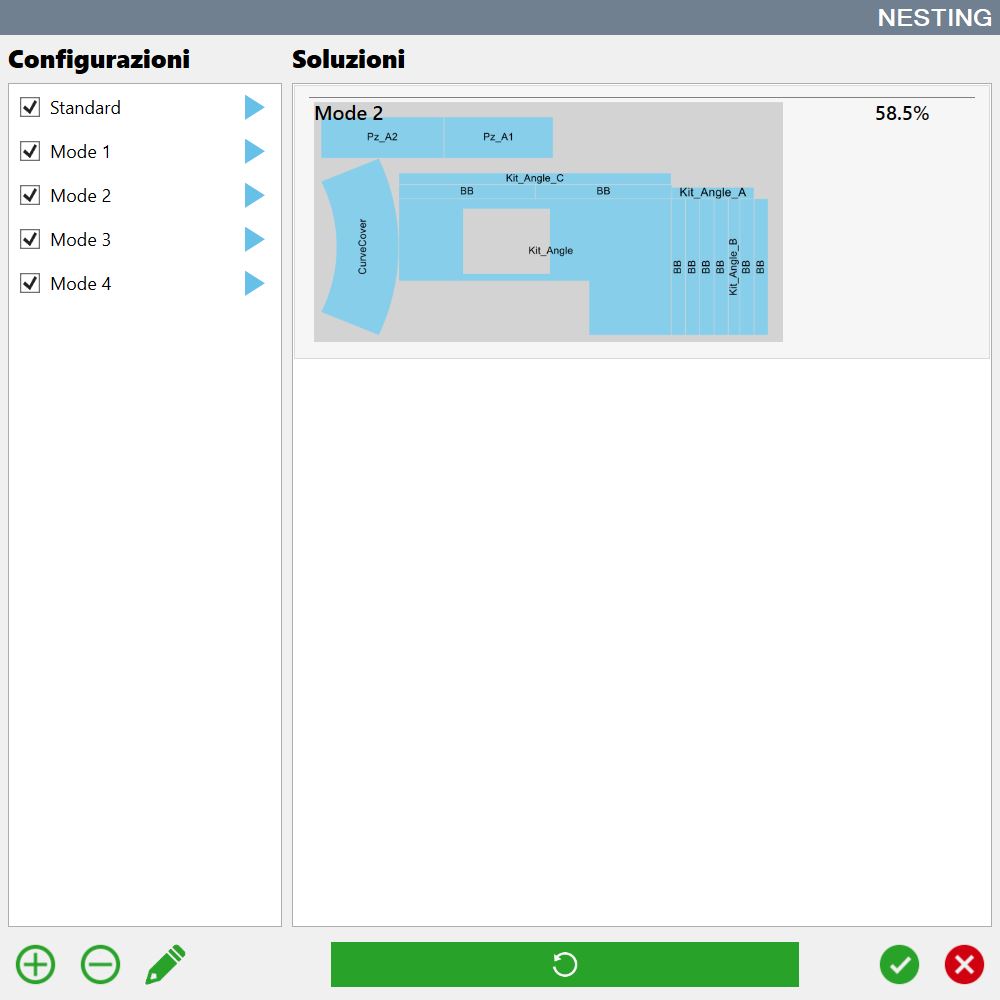

Uma pré-visualização do resultado será inserida na secção à direita. É apresentada a disposição das peças dentro do perímetro e a percentagem da área da chapa ocupada pelas peças.

Se a disposição das peças não for satisfatória, é possível premir novamente a seta azul para recalcular o resultado.

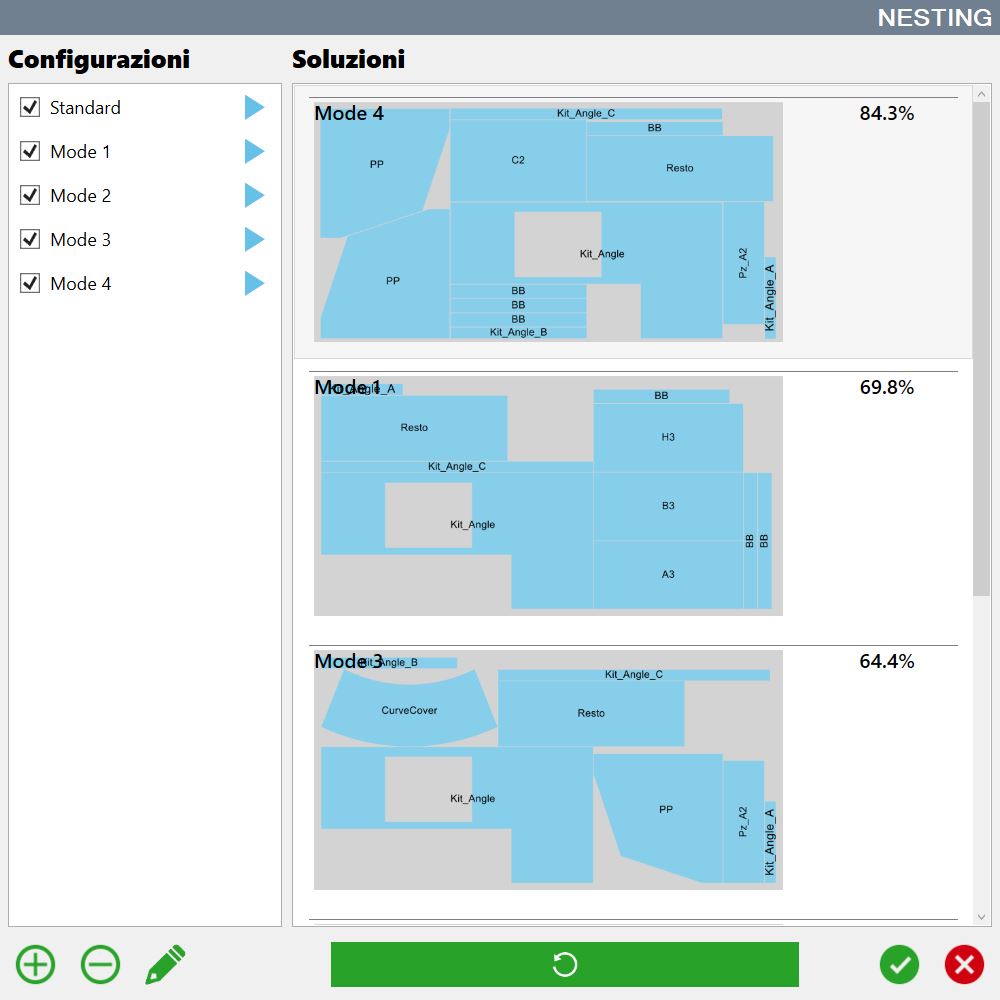

Depois de executar todas as configurações de Nesting, os resultados são ordenados de modo a apresentar primeiro os que permitem ocupar a maior superfície da chapa.

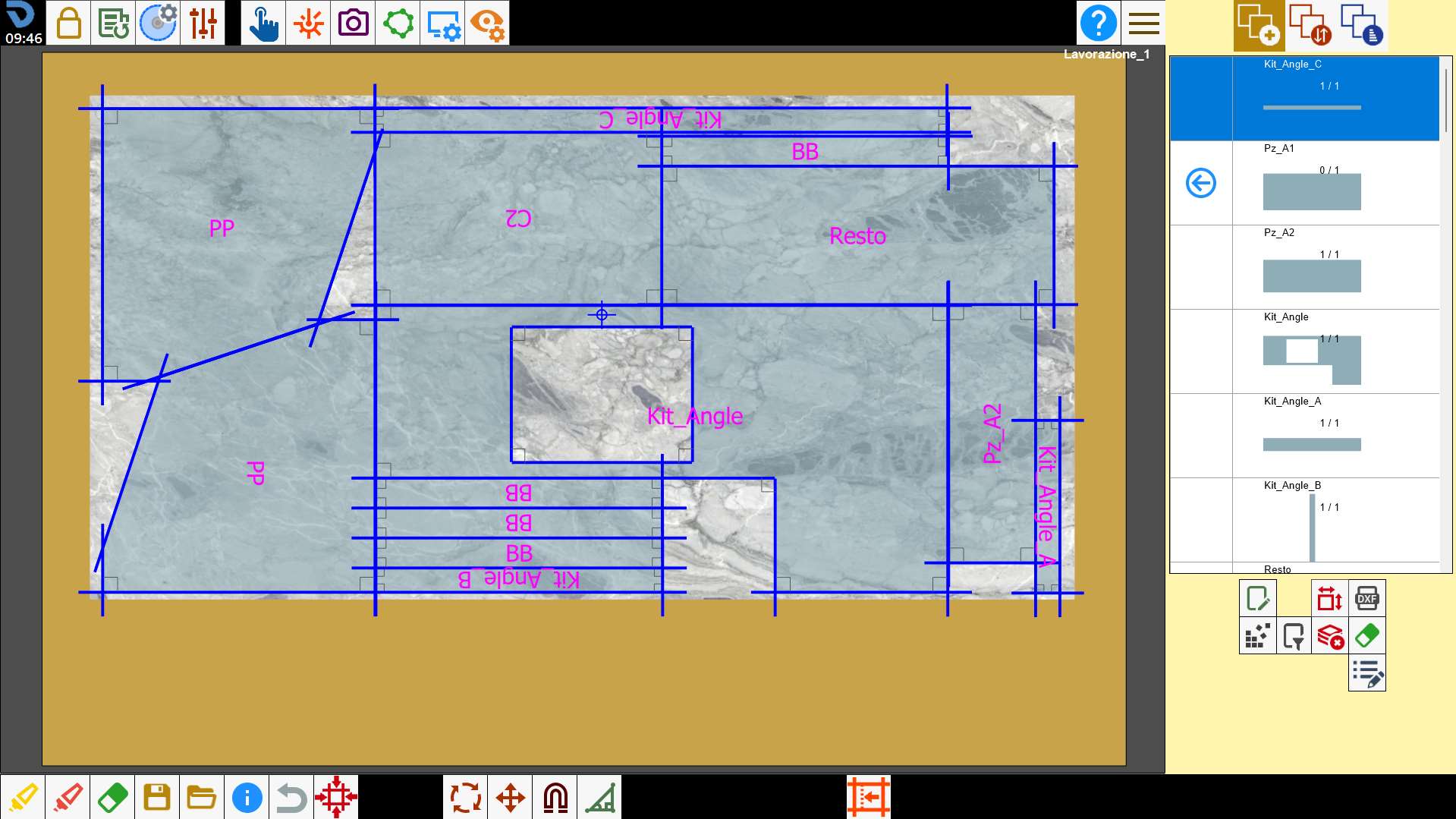

Depois de escolher a configuração preferida, prima o botão de confirmação e as peças serão posicionadas na chapa de acordo com a disposição escolhida. A posição das peças na área de trabalho continua a poder ser alterada pelo operador.

NOTA

As peças são inseridas na chapa tendo em conta a utilização do sistema de movimentação do material com ventosas para resolver colisões entre as peças e considerando os defeitos assinalados na própria chapa.
