DOC3.15.2 CORTE INCLINADO

Através desta função, o operador pode aplicar rebordos ou inclinar um lado da peça selecionada.


Botões


Direção positiva do esquadro
Permite ao operador criar um corte com inclinação positiva do valor indicado na caixa de texto abaixo.


Direção negativa do esquadro
Permite ao operador criar um corte com inclinação negativa do valor indicado na caixa de texto abaixo.


Ângulo entre a hipotenusa e o lado Y - Lado Y
Este modo requer a introdução da amplitude do ângulo entre a hipotenusa e o lado Y, juntamente com o comprimento do lado Y.


Hipotenusa - Ângulo entre a hipotenusa e o lado Y
Este modo requer a introdução da amplitude do ângulo entre a hipotenusa e o lado Y, juntamente com o comprimento da hipotenusa.


Hipotenusa - Lado Y
Este modo requer a introdução do comprimento da hipotenusa e do lado Y.


Lado X - Ângulo entre a hipotenusa e o lado Y
Este modo requer a introdução da amplitude do ângulo entre a hipotenusa e o lado Y, juntamente com o comprimento do lado X.


X e Y são fornecidos pelo utilizador
Este modo requer a introdução do comprimento do lado Y e do lado X.


Lado X - Hipotenusa
Este modo requer a introdução do comprimento da hipotenusa e do lado X.

Execução da maquinação

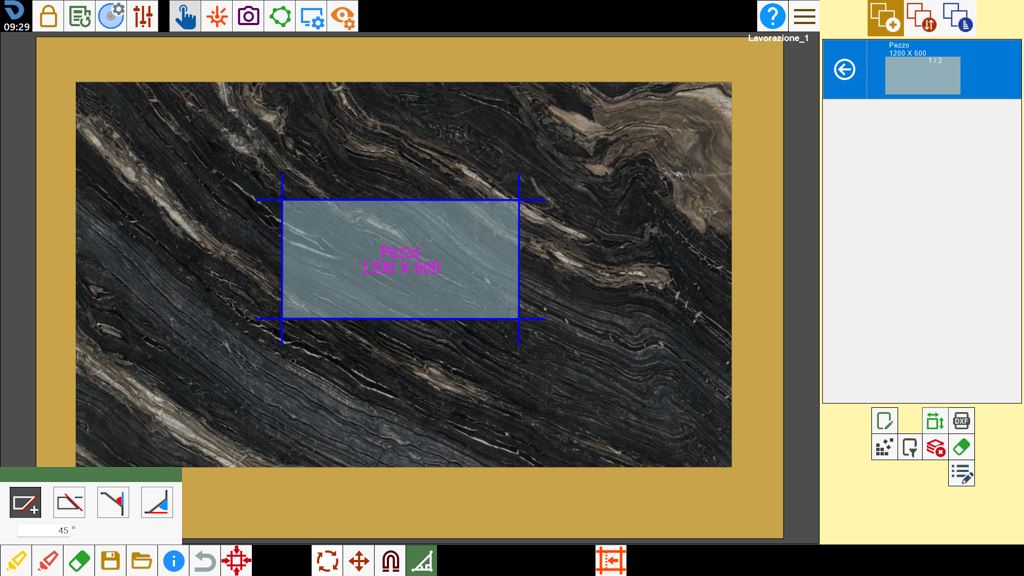

Aplicamos um corte inclinado de _45_ à peça selecionada.
Selecione o botão com _ e introduza o número 45 na caixa abaixo.

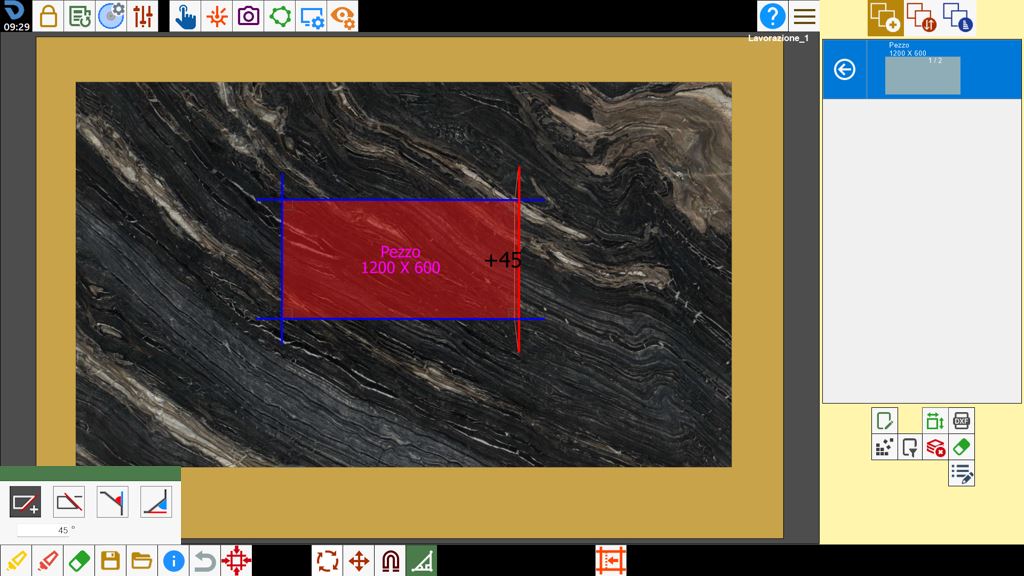

Selecione o lado da peça ao qual pretende aplicar este corte inclinado; depois de selecionado, o corte inclinado é criado automaticamente.


ATENÇÃO!

Esta alteração não se aplica às peças da lista pertencentes à mesma linha da peça alterada.

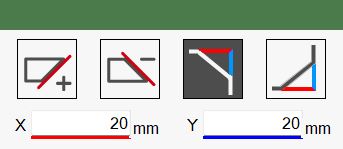

Aplicamos um corte com o comprimento dos lados premindo o respetivo botão:

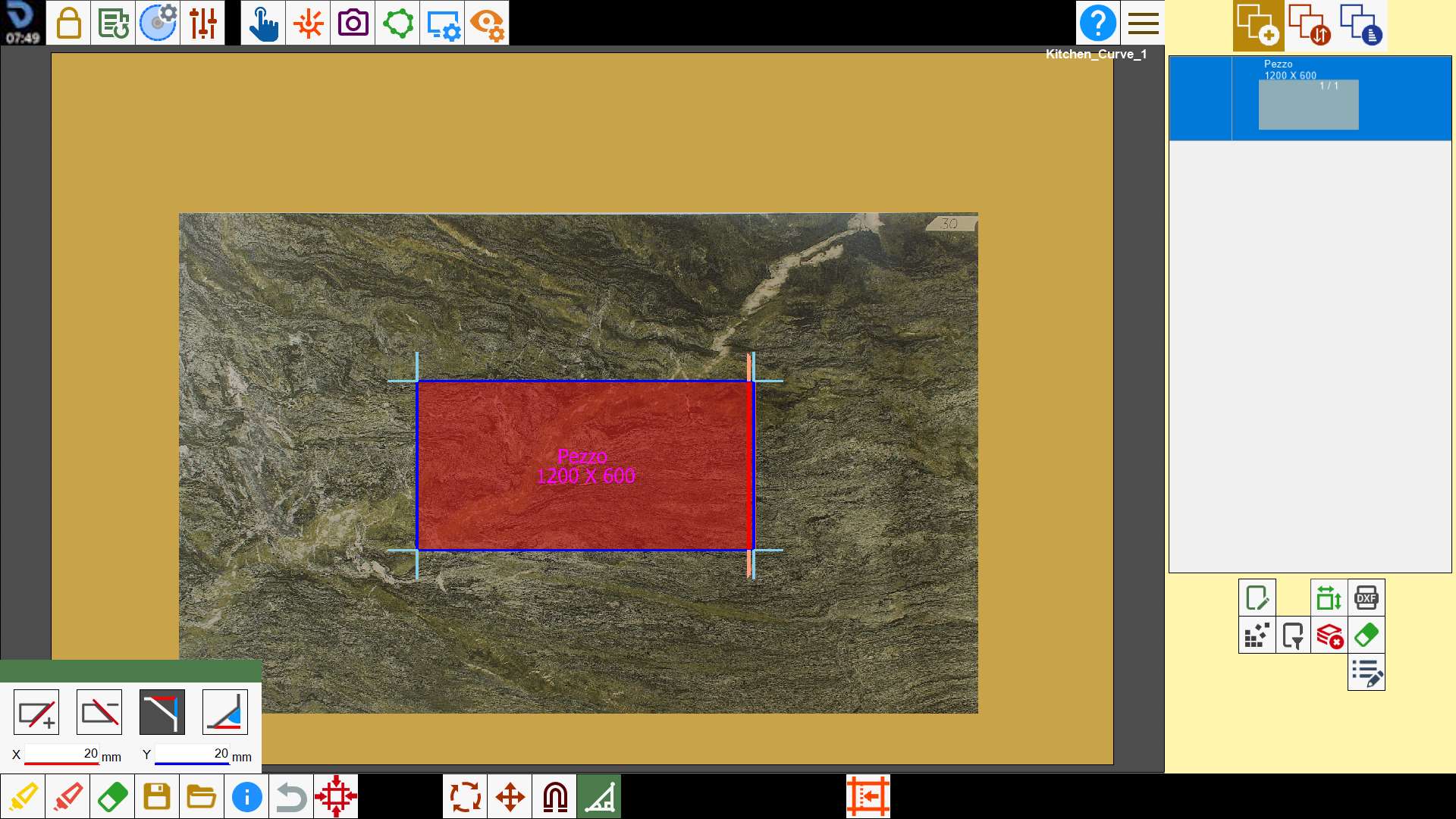

Depois de premir o botão, o resultado é o seguinte:


NOTA

Para mudar o modo de corte, basta premir o botão selecionado e este passará de um modo para outro.

Comandos rápidos

Ao clicar com o botão direito do rato no corte de uma peça dentro da área de trabalho, aparece uma janela com comandos que permitem alterar a respetiva inclinação.


ATENÇÃO!

Estes botões permitem exclusivamente inclinar o lado, respetivamente, para 45 e -45_.

;
