Este painel permite ao operador alterar algumas características de um corte.

Botões

No canto superior esquerdo, é possível alterar o estado de ativação do corte.

Ativar/Desativar corte Permite ativar ou desativar o corte selecionado. NOTA Um corte desativado não é executado pela máquina.

Consoante o tipo de corte selecionado, serão apresentadas versões diferentes deste painel.

Cortes com disco

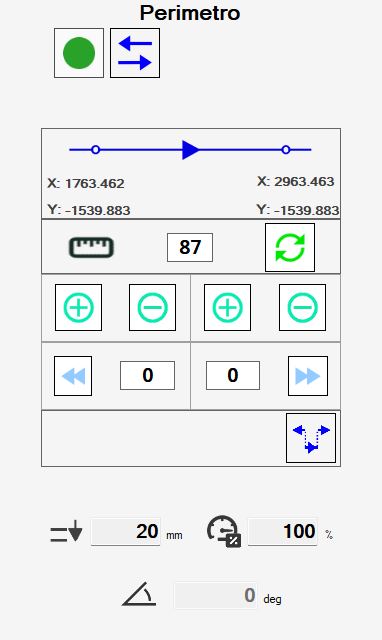

Ao selecionar um corte executado com disco, linear ou em arco, é apresentado o painel seguinte:

Os cortes executados com disco são caracterizados por um ponto inicial e um ponto final. As setas definem o sentido de percurso, do início para o fim.

Na tabela abaixo são apresentados os botões com os quais o operador pode alterar as características do corte:

	Inverter sentido do corte O operador pode inverter o sentido de execução do corte.
	Quantidade de extensão Permite alterar o comprimento de cada extensão do corte.
	Calcular resíduo do disco Recalcula a quantidade de extensão do corte com base no diâmetro do disco e na espessura do material, fazendo com que corresponda ao resíduo do disco.
	Prolongar corte Prolonga o corte pelo comprimento indicado pela quantidade de extensão. O botão da esquerda prolonga a parte inicial do corte, enquanto o da direita prolonga a parte final.
	Encurtar corte Encurta o corte pelo comprimento indicado pela quantidade de extensão. O botão da esquerda encurta a parte inicial do corte, enquanto o da direita encurta a parte final.
	Prolongar extremidade inicial até à borda da chapa Permite prolongar o início do corte até à borda da chapa. O valor na caixa é utilizado caso se pretenda prolongar o corte uma determinada quantidade para fora da chapa.
	Prolongar extremidade final até à borda da chapa Permite prolongar o fim do corte até à borda da chapa. O valor na caixa é utilizado caso se pretenda prolongar o corte uma determinada quantidade para fora da chapa.
	Prolongar cortes curtos Se o corte selecionado for demasiado curto para permitir que o disco penetre completamente o material, este botão, se possível, prolonga o corte até se tornar passante.

São também apresentados alguns dados relativos à execução do corte.

	Penetração Penetração do corte no material. O operador pode alterar este valor.
	Percentagem de velocidade Percentagem da velocidade definida para executar o corte. O operador pode alterar este valor. NOTA Não é possível alterar a percentagem de velocidade dos cortes em arcos.
	Inclinação Graus de inclinação do corte. Não pode ser alterado.

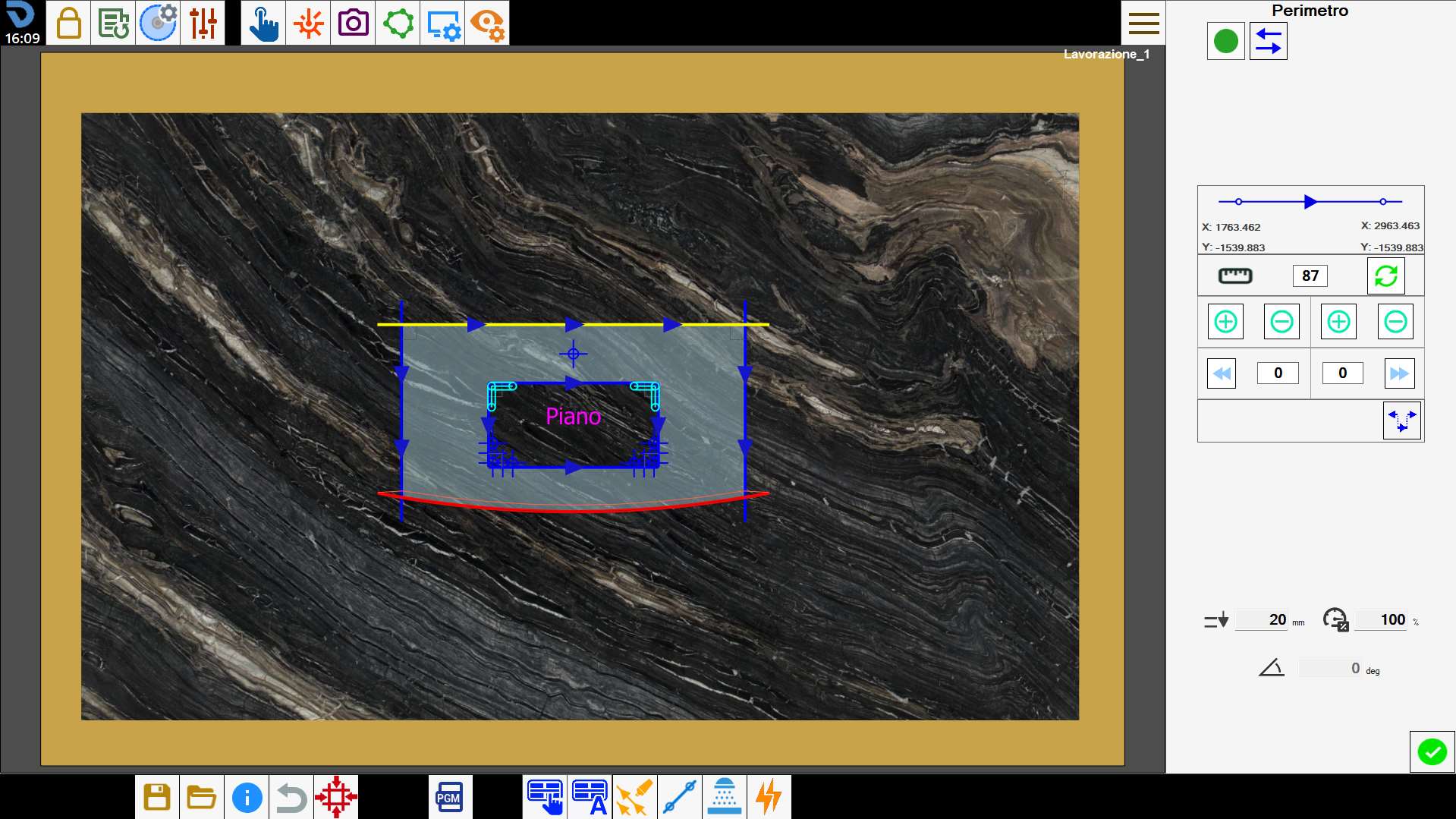

Modificar o corte a partir da área de trabalho

Ao selecionar um corte na área de trabalho e premir o botão direito do rato, aparece uma janela para modificar rapidamente o corte.

Os botões correspondem às funções já indicadas. É prolongada a extremidade do corte mais próxima do ponto onde o botão foi premido.

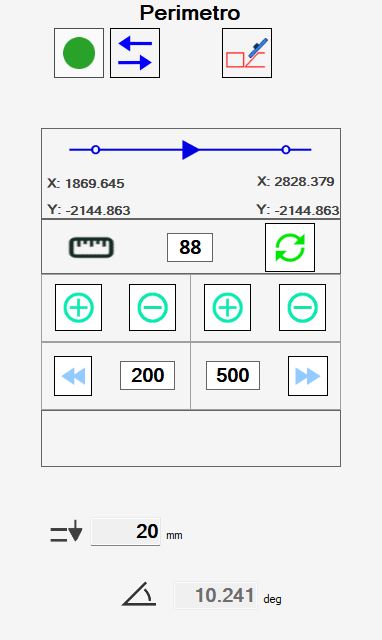

Cortes em arcos internos

Para cortes em arcos com curvatura voltada para o interior da peça, é necessário ter em conta que o resíduo do disco durante a maquinação pode danificar o lado.
Por este motivo, estes cortes devem ser executados de forma diferente dos cortes exteriores.

O Parametrix disponibiliza dois modos para cortar arcos internos, selecionáveis através do botão situado no canto superior direito.

	Arco inclinado É executado um corte inclinado à medida. A inclinação adequada é calculada automaticamente.
	Arco deslocado O corte é executado sem inclinação, mas deslocado para o exterior da peça relativamente à posição correta.

Cada modo de maquinação apresenta vantagens e desvantagens:

• Os arcos inclinados permitem um melhor acabamento do resultado final, que necessitará de menos trabalho manual para ser concluído.
  No entanto, exigem um esforço maior por parte da máquina e, por isso, a maquinação deve ser executada a velocidades reduzidas e com mais passagens.

• Os arcos deslocados exigem menos esforço da máquina durante a maquinação e, por isso, podem ser executados a velocidades mais elevadas.
  Em contrapartida, o resíduo deixado pelo disco provoca maiores danos no material e, além disso, é maior a quantidade de material que deve ser removida durante o acabamento manual.

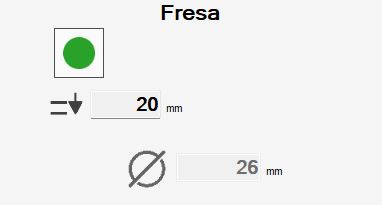

Furos e Fresagens

Maquinações como furos e fresagens permitem um número menor de alterações por parte do operador.

Estão disponíveis informações relativas a:

	Penetração Penetração do corte no material. O operador pode alterar este valor.
	Diâmetro da ferramenta É apresentado o diâmetro da ferramenta utilizada para o corte.

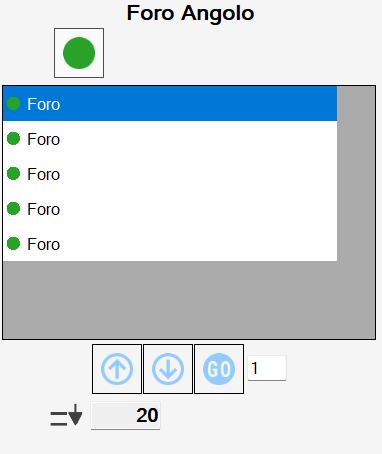

Rebaixos e Furos em vértices

Os furos em cantos e os rebaixos são maquinações compostas, respetivamente, por vários furos e fresagens. Se for selecionado um destes itens, é apresentada uma lista de todos os cortes que os compõem.

O operador pode decidir ativar ou desativar cada corte individualmente utilizando o botão em cada item da lista, ou atuar simultaneamente em todos os cortes da maquinação através do botão superior.
Os botões que aparecem por baixo da lista permitem alterar a ordem em que os cortes individuais são executados.

	Deslocamento com setas Permitem deslocar o corte selecionado para a posição superior ou inferior.
	Deslocamento para a posição pretendida Permite mover o corte selecionado para a posição indicada na caixa de texto adjacente.

Além disso, o operador pode alterar a penetração da maquinação através do campo abaixo:

Penetração Penetração dos cortes no material. O operador pode alterar este valor. NOTA A penetração de todos os cortes que compõem a maquinação é a mesma. Ao alterar este valor, será alterada a penetração de todos os cortes da lista.
