O ecrã seguinte permite ao operador gerir as ferramentas da máquina.

Seleção do tipo de ferramenta

Cada tipo de ferramenta tem uma ferramenta selecionada, conforme visível na imagem de exemplo seguinte:

	Disco Lista dos discos que podem ser montados no mandril principal da máquina. ”Disco 400” com diâmetro 400.0 mm está atualmente instalado.
	Tools Lista das ferramentas (fresas e brocas cranianas) que podem ser montadas no mandril secundário da máquina. “Fresa 26” com diâmetro 26.0 mm está atualmente instalada.

O fundo do tipo “Disco” aparece azul-claro porque é a categoria de ferramentas atualmente selecionada.
Basta clicar no retângulo do tipo de ferramenta pretendido para atualizar a lista de ferramentas abaixo com as ferramentas disponíveis para esse tipo.
Como consequência da alteração do tipo de ferramenta, será automaticamente selecionada conforme mostrado na imagem de exemplo anterior.

Lista de ferramentas presentes para o tipo de ferramenta selecionado

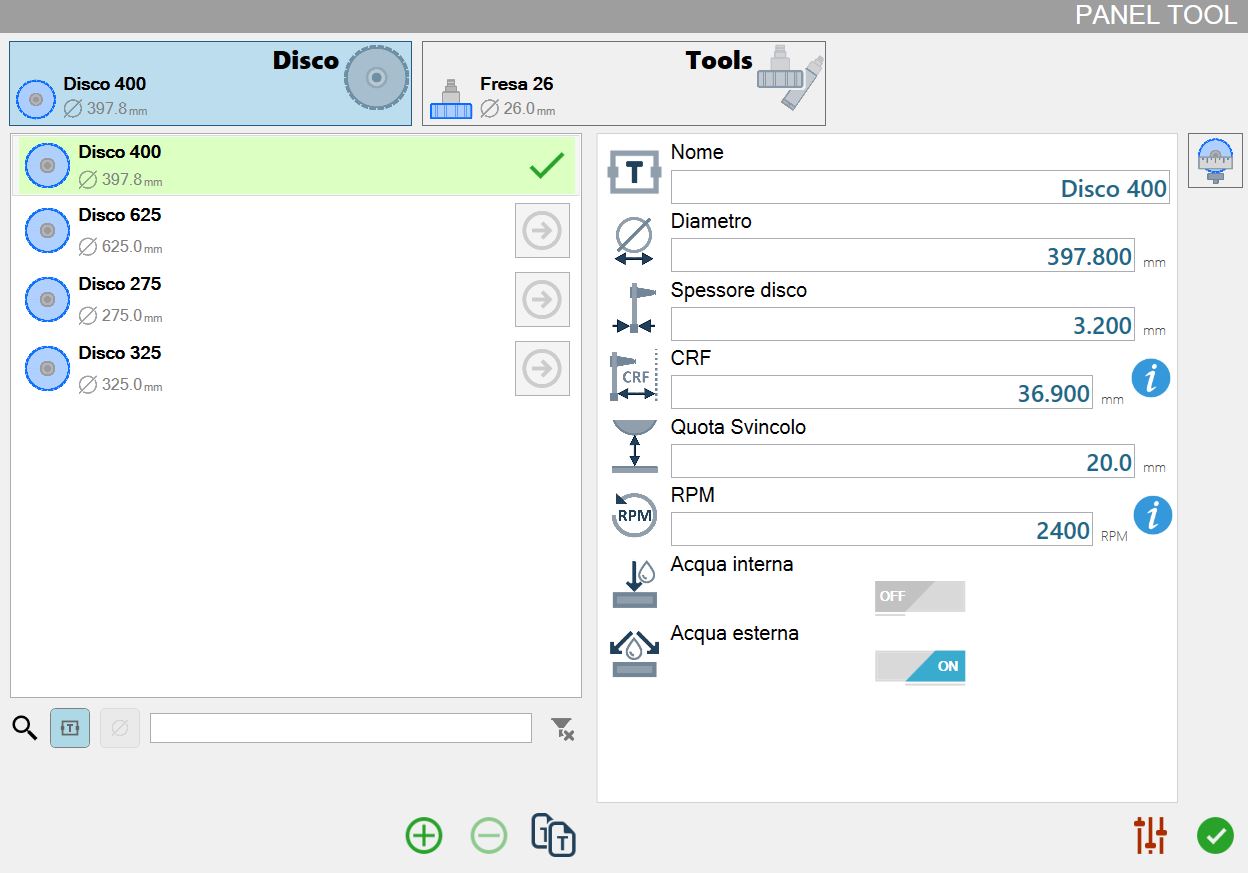

A lista de ferramentas apresentada como exemplo na imagem seguinte contém quatro discos: “Disco 400“, “Disco 625“, “Disco 2755“ e “Disco 325“.
O primeiro disco da lista é o que está atualmente montado na máquina, o que é indicado pelo fundo verde-claro e pela marca verde.
Na secção da direita são apresentados os parâmetros relativos à ferramenta selecionada.

Elementos da lista

	Tipo de ferramenta Representa o tipo da ferramenta (disco, fresa, broca craniana).
	Informações principais da ferramenta São apresentadas as principais informações da ferramenta: nome (em cima) e diâmetro (em baixo).
	Forçar ferramenta Permite ao operador indicar ao programa qual a ferramenta atualmente montada na máquina. É utilizado quando a ferramenta tiver sido trocada manualmente.

Filtro de pesquisa

Na parte inferior da lista de ferramentas encontra-se uma barra de pesquisa composta pelos seguintes elementos:

Os elementos que compõem o filtro de pesquisa são descritos a seguir:

	Botão de pesquisa por nome da ferramenta Se este botão for premido, será ativado o modo de pesquisa por nome da ferramenta e será desativado o botão de pesquisa por diâmetro.
	Botão de pesquisa por diâmetro da ferramenta Se este botão for premido, será ativado o modo de pesquisa por diâmetro e será desativado o botão de pesquisa por nome da ferramenta
	Botão para cancelar o filtro aplicado Só se torna selecionável se tiver sido anteriormente aplicado um filtro; ao premi-lo, a barra de pesquisa é esvaziada e é restaurada a visualização de todas as ferramentas do tipo atualmente selecionado.

Barra inferior

A barra inferior da lista de ferramentas disponibiliza funcionalidades para adicionar e remover ferramentas da lista.

	Adicionar ferramenta Com este botão é possível criar novas ferramentas; será aberta uma janela específica, ilustrada a seguir.
	Eliminar ferramenta Com este botão é possível eliminar a ferramenta selecionada. NOTA Não é possível remover da lista a ferramenta atualmente montada na máquina (indicada pela marca verde).
	Duplicar ferramenta Permite criar uma nova ferramenta duplicando os parâmetros da ferramenta atualmente selecionada. A nova ferramenta terá o mesmo nome da anterior, seguido da palavra “Copy“.

Adicionar ferramenta

Através desta janela é efetuado o procedimento de criação de uma nova ferramenta. Os parâmetros necessários variam consoante o tipo de ferramenta que se pretende criar.

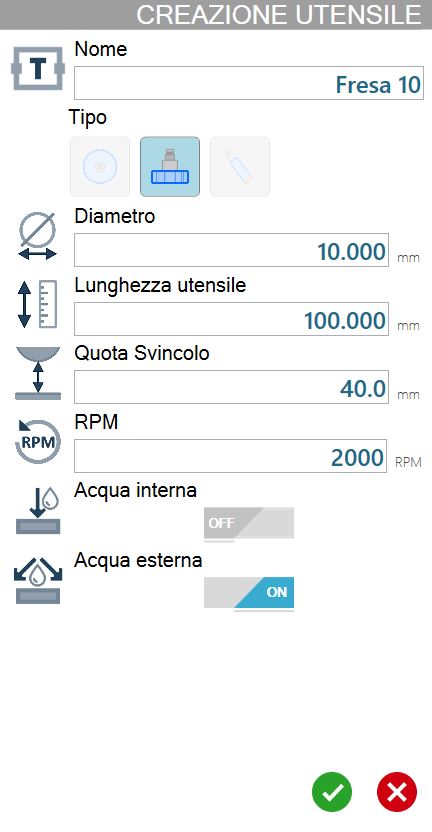

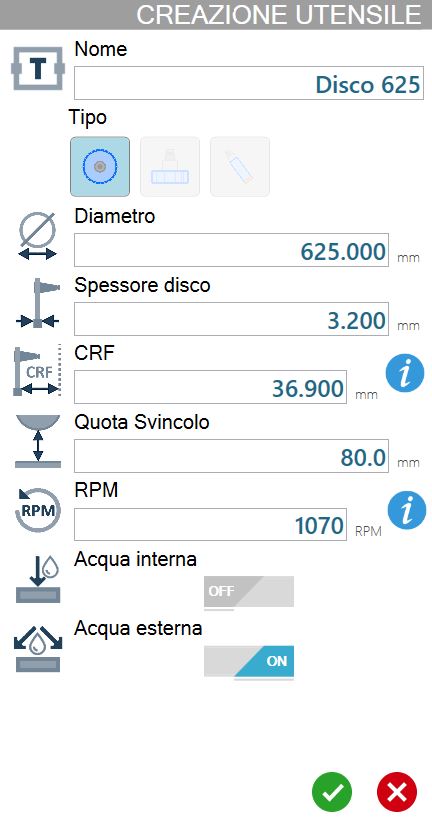

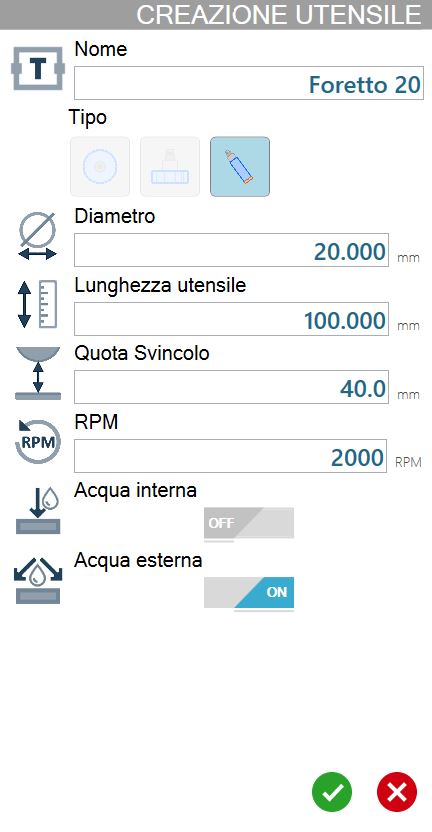

A imagem seguinte mostra a janela de criação de uma nova ferramenta para cada tipo disponível:

Disco	Fresa	Broca craniana

Lista de parâmetros da ferramenta selecionada

Nesta lista são apresentados todos os parâmetros relativos à ferramenta atualmente selecionada.
Cada alteração da seleção da ferramenta atualmente selecionada permitirá ao operador visualizar os valores atualizados da ferramenta pretendida e, se necessário, modificar cada valor.
A lista de parâmetros e os respetivos valores serão também atualizados quando for selecionado um tipo de ferramenta diferente (Disco / Tools), mostrando os valores da ferramenta selecionada para cada categoria.

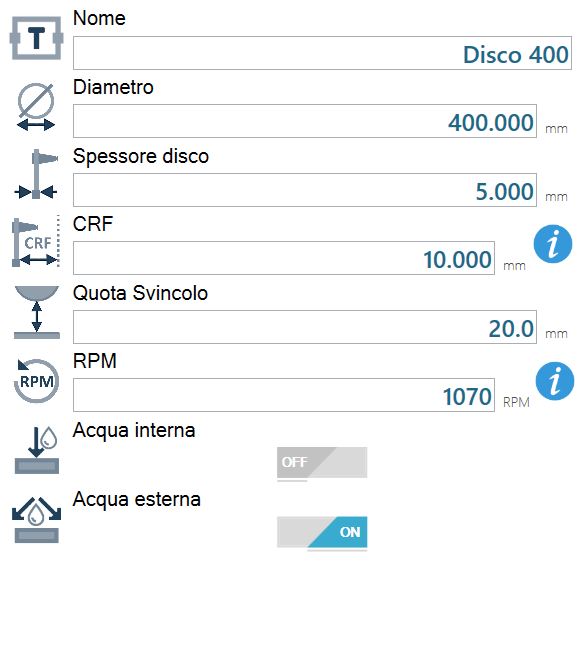

Parâmetros do disco

A seguir são apresentados os parâmetros associados a um disco.

	Nome Nome da ferramenta à qual estão associados os parâmetros atualmente visíveis.
	Diâmetro Medida do diâmetro máximo da ferramenta.

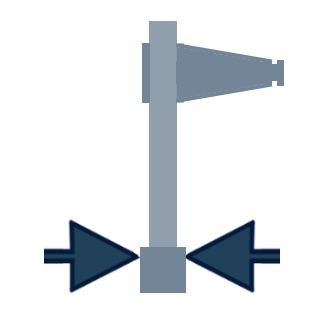

	Espessura do disco Medida da espessura do disco, a medir nos dentes.

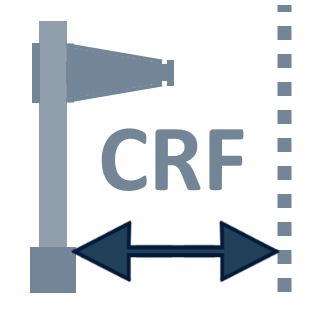

	CRF - Centro de Rotação da Flange Distância do fio interno do dente do disco ao eixo de rotação C.
	Cota de libertação Cota de segurança que a máquina tem em consideração para efetuar posicionamentos durante a execução de programas automáticos.
	RPM Indica a velocidade máxima de rotação do mandril em rotações por minuto. Este valor está associado a 100% do potenciómetro de comando do disco.
	Água interna Permite ativar ou desativar a utilização da água interna durante as maquinações. NOTA Para ferramentas do tipo disco, estará sempre desativada.
	Água externa Permite ativar ou desativar a utilização da água interna durante as maquinações. NOTA Para ferramentas do tipo disco, estará sempre ativada.

Velocidade de rotação do disco

À direita do parâmetro RPM encontra-se o seguinte botão:

Informações RPM Permite visualizar a tabela com as conversões de velocidade para RPM.

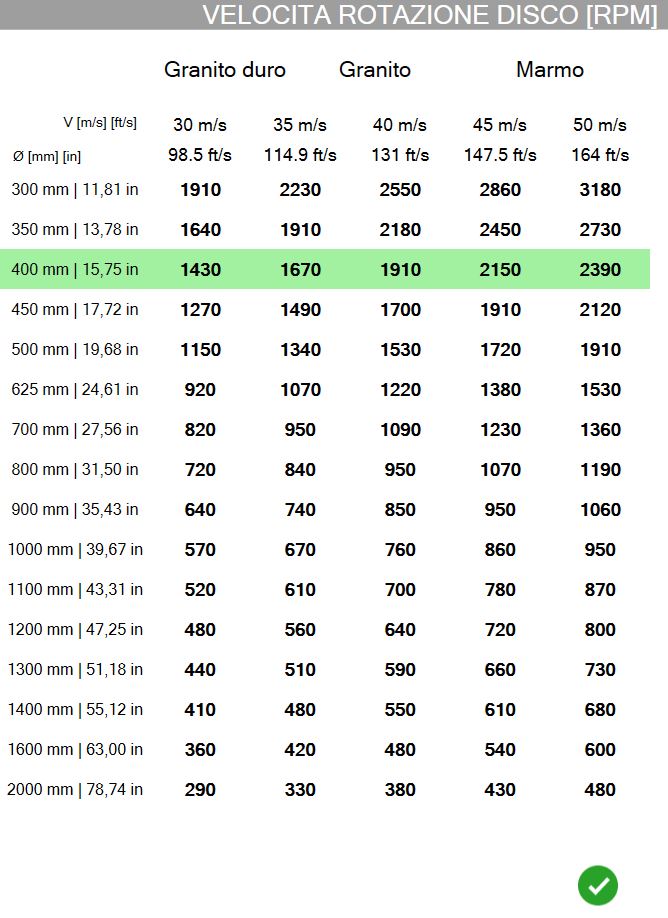

Nesta janela é apresentada uma tabela com as conversões da velocidade de rotação para RPM em função do diâmetro do disco selecionado.
Os valores recomendados para o disco selecionado são destacados a verde.

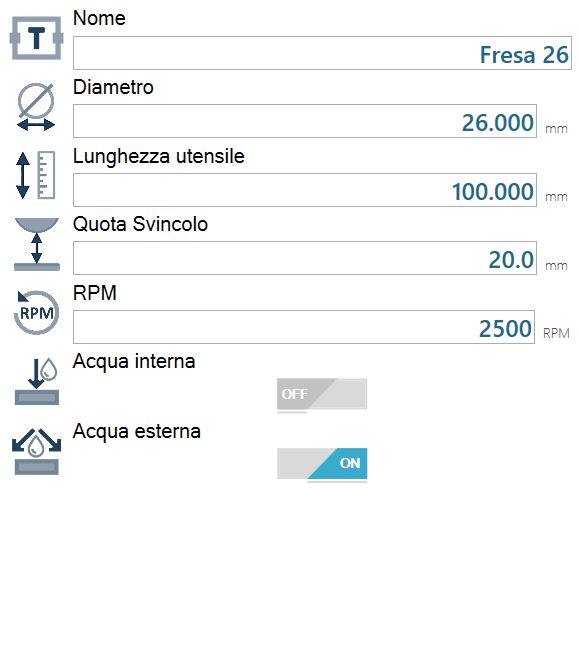

Parâmetros da fresa e da broca craniana

A seguir são apresentados parâmetros relativos a ferramentas como fresas e brocas cranianas.

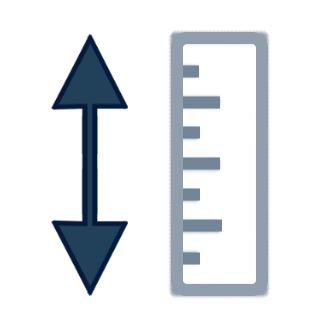

Comprimento da ferramenta Indica a distância da ponta da ferramenta a um ponto tomado como referência.

Medição da ferramenta

Se a máquina dispuser do dispositivo opcional para medição da ferramenta, é possível ativar o procedimento a partir deste painel.
Permite iniciar um ciclo através do qual é possível calcular o diâmetro, no caso de disco, ou o comprimento, no caso de fresas e brocas cranianas.

Botões

Na parte direita do painel encontra-se um dos seguintes botões.

	Iniciar medição do disco Permite iniciar o ciclo de medição do diâmetro do disco montado.
	Iniciar medição da ferramenta secundária Permite iniciar o ciclo de medição do comprimento da ferramenta secundária montada.

Procedimento

Para medir o diâmetro do disco ou o comprimento da broca craniana/fresa atualmente montada na máquina, prima o botão correspondente na secção direita do painel.
No fim do ciclo, o programa atualiza automaticamente o dado correspondente à medida da ferramenta medida.

Outros Botões

No canto inferior esquerdo do ecrã encontra-se o seguinte botão:

Mudar para o painel “Parâmetros de maquinação da chapa“ Ao premir este botão, é possível passar do “Painel da Ferramenta“ para o painel “Parâmetros da Chapa“.
