DOC3.5 ACESSO AO COMANDO MANUAL

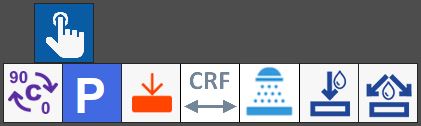

Este painel permite aceder a alguns comandos manuais da máquina.


Botões


0_ - 90_
Roda o eixo C para 0 ou 90 graus.


Estacionamento
A máquina desloca-se para a posição de estacionamento.


Medir Chapa
É possível selecionar qualquer ponto na chapa; esse será o ponto onde será efetuada a medição.

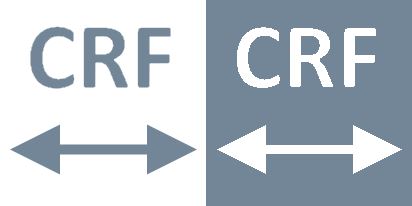

Ciclo CRF
Este botão ativa o procedimento para o cálculo do CRF.


Ciclo de lavagem
Inicia manualmente o ciclo de lavagem de uma peça ou de toda a bancada de trabalho.


Ligar / Desligar água interna
Ao premir este botão, é ativada a água pelo interior da ferramenta.
A cor do botão indica o estado da água: Branco = Desligada; Azul = Ligada.


Ligar / Desligar água
Ao premir este botão, é ativada a água da conduta principal.
A cor do botão indica o estado da água: Branco = Desligada; Azul = Ligada.

Ciclo de medição da chapa

O ciclo de medição permite calcular a espessura da chapa e adquirir a cota da bancada utilizando a sonda específica montada na máquina.

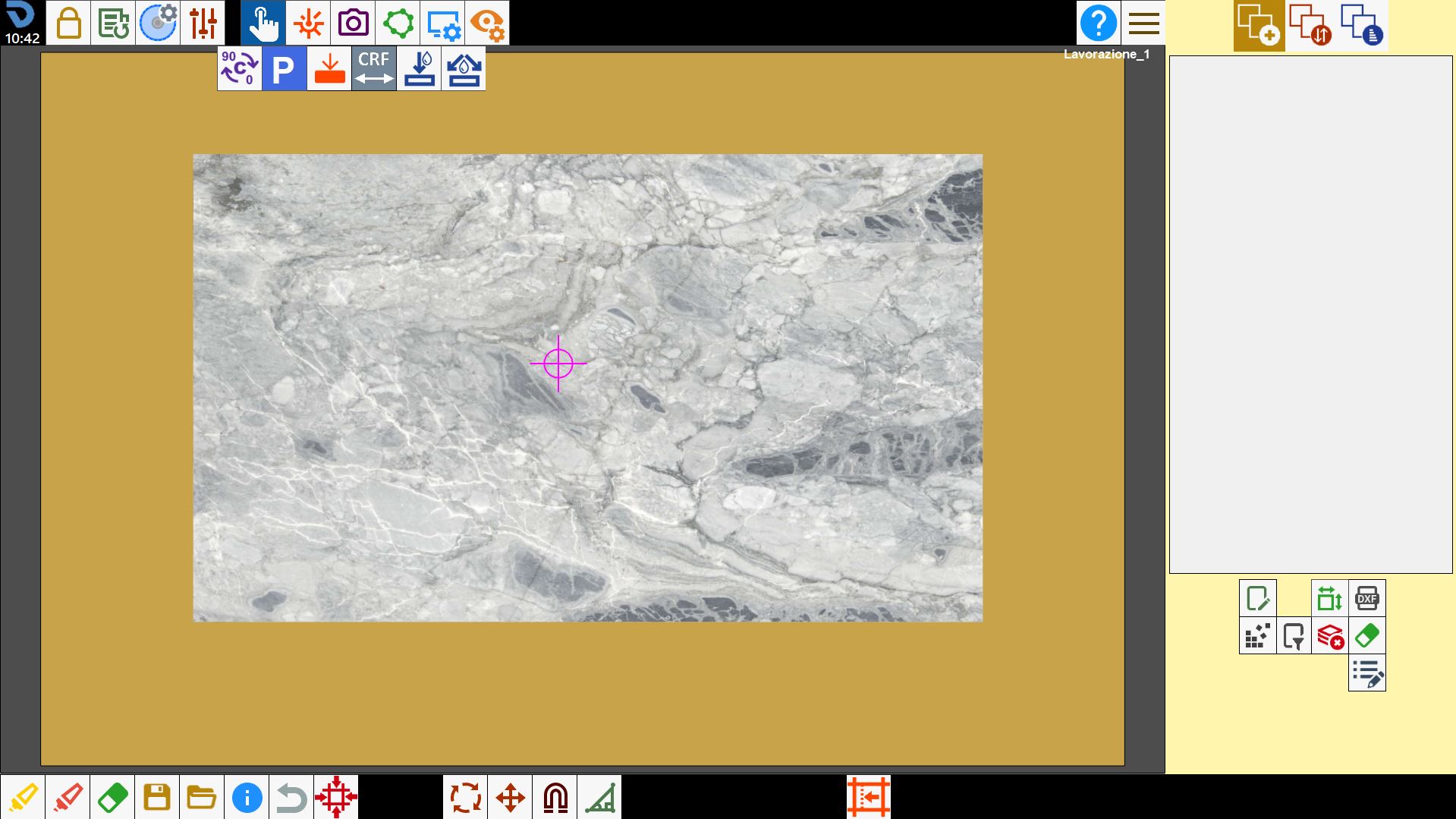

Para o iniciar, ative o botão no painel dos comandos manuais e, em seguida, prima um ponto dentro da chapa na área de trabalho.
Na posição selecionada, será apresentado um símbolo que indica a posição em que a medição deve ser efetuada.

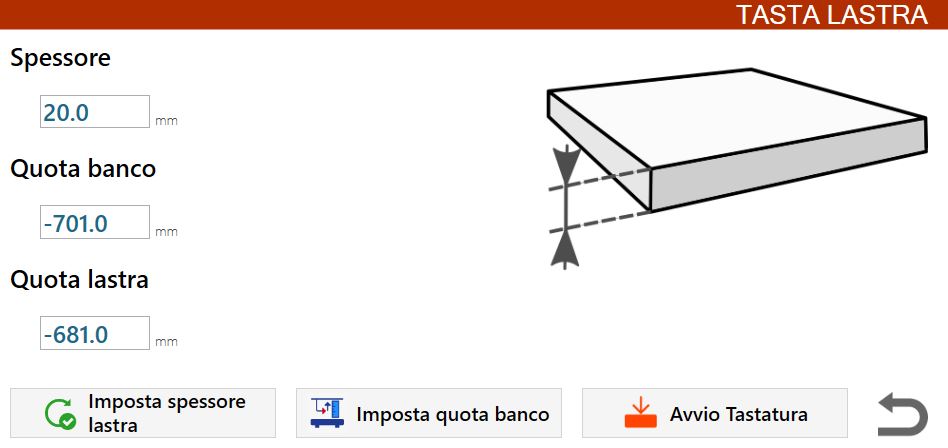

Quando a máquina terminar de executar o ciclo, será aberto um painel que mostra algumas medidas obtidas através da medição da chapa.


Estas informações incluem:

Espessura

Espessura da chapa medida.

Cota da bancada

Cota da bancada de trabalho.

Cota da chapa

Cota medida na face superior do material colocado na bancada de trabalho.

É possível guardar os dados recolhidos pelo ciclo de medição utilizando os botões abaixo:


Definir espessura da chapa
Permite guardar a espessura da chapa medida com o ciclo de medição.


Definir cota da bancada
Permite definir como cota da bancada o valor medido com o ciclo de medição.


Iniciar medição
Reinicia o ciclo de medição na mesma posição indicada.

Ciclo de medição do CRF (Centro de Rotação da Flange)

O ciclo CRF permite medir a distância entre o fio interno do dente do disco atualmente montado na máquina e o eixo de rotação C.
Para o iniciar, ative o botão no painel dos comandos manuais e, em seguida, prima um ponto dentro da chapa na área de trabalho.
Na posição selecionada, será apresentado um símbolo que indica a posição em que devem ser executados os cortes com disco que permitem medir o CRF.

ATENÇÃO!

Durante a execução deste ciclo, são efetuados cortes no material.
Por conseguinte, recomenda-se ao operador que preste atenção à posição da chapa onde inicia o ciclo, para evitar danificá-la.


A máquina executará dois cortes paralelos com o eixo A a 0_: o primeiro com o eixo C igual a 0_ e o segundo com o eixo C igual a 180_.
No fim do procedimento, é solicitado ao operador que meça, utilizando uma fita métrica ou um paquímetro, a distância interna entre os dois cortes na chapa.

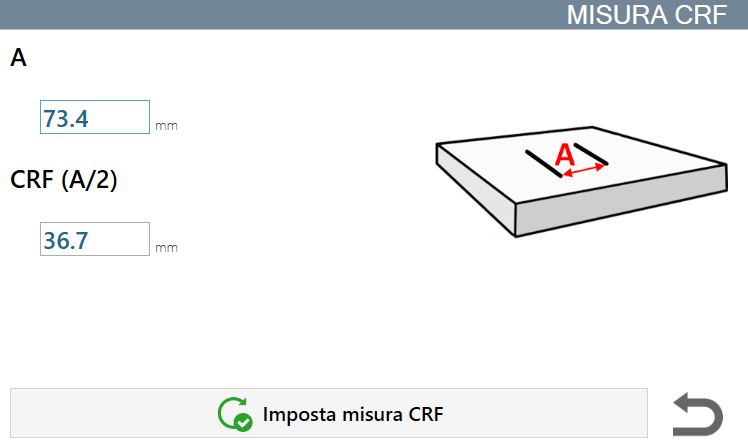

Esta medida deve ser introduzida no campo “A“ do painel que se abre no fim do ciclo.


As medidas efetuadas devem ser introduzidas no campo específico:

A

Distância interna entre os dois cortes executados durante o ciclo na chapa.

CRF (A/2)

Medida do Centro de Rotação da Flange do disco. É calculada como metade da distância interna entre os dois cortes existentes na chapa.

É possível guardar os dados recolhidos pelo ciclo de medição CRF utilizando o seguinte botão:


Definir medida CRF
Permite definir como medida CRF do disco atualmente montado na máquina o valor calculado com o ciclo CRF.

;
