DOC3.9 GESTÃO DA VISUALIZAÇÃO DA BANCADA

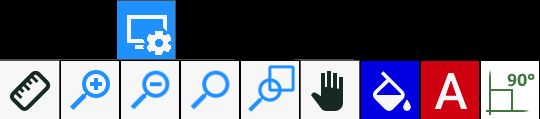

Esta função abre um pequeno painel com ferramentas para redimensionar a área de trabalho.


Botões


Régua
Permite medir a distância entre dois pontos na área de trabalho.


Zoom _
Serve para ampliar as dimensões da área de trabalho.


Zoom -
Serve para reduzir as dimensões da área de trabalho.


Restaurar Zoom
Serve para repor as dimensões iniciais da área de trabalho.


Zoom por janela
Serve para aplicar o efeito de zoom a uma parte escolhida da área de trabalho.


Mover vista
Serve para deslocar a área de trabalho com todas as peças sobre ela.


Mostrar / Ocultar cor de fundo
Ativa ou desativa a cor de fundo na área de trabalho.


Mostrar / Ocultar nome das peças
Ativa ou desativa a visualização do nome das peças na área de trabalho.


Mostrar / Ocultar ângulos retos
Ativa ou desativa a visualização dos ângulos retos das peças na área de trabalho.

Régua

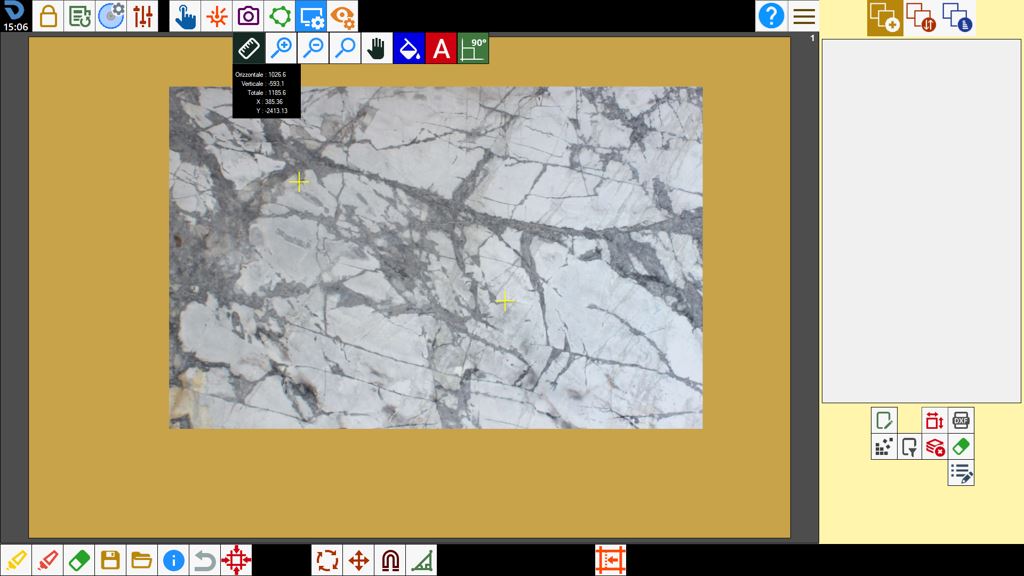

Para utilizar esta função, o operador deverá indicar dois pontos na área de trabalho. Estes serão representados como duas cruzes amarelas.


Sob o botão da régua, aparecerá um pequeno painel que mostrará a distância entre os dois pontos.


Horizontal

Distância horizontal entre o primeiro e o segundo ponto.

Vertical

Distância vertical entre o primeiro e o segundo ponto.

Total

Distância total entre o primeiro e o segundo ponto.

X

Posição horizontal do rato em tempo real.

Y

Posição vertical do rato em tempo real.

;
