DOC4.4 COMBINAÇÃO DOS CORTES

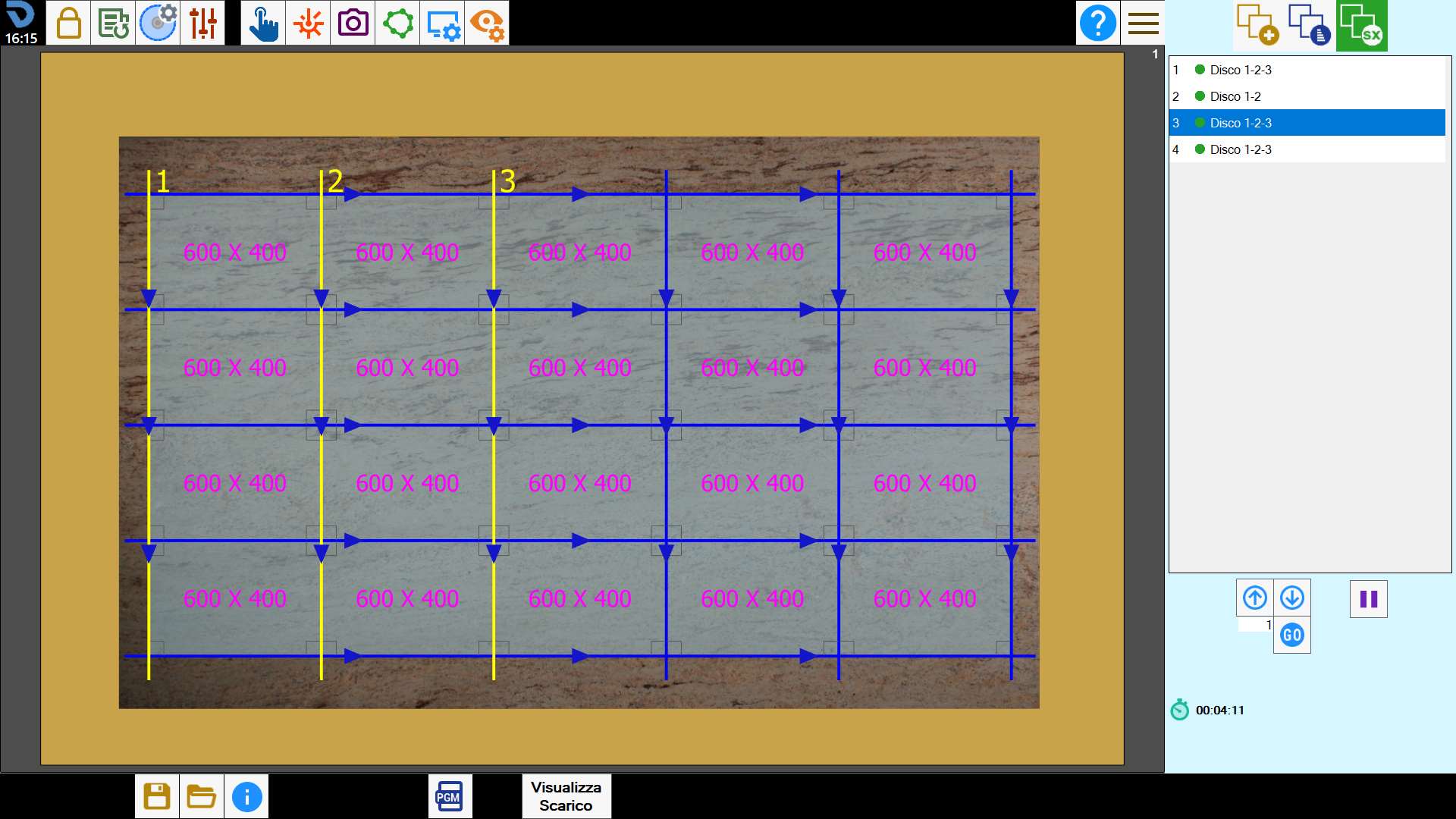

Neste ecrã são apresentadas as combinações de mandris utilizadas pela máquina para executar os cortes.


Lista de cortes combinados

Cada elemento da lista situada na secção direita mostra a combinação de mandris utilizada para executar simultaneamente um conjunto de cortes.


NOTA

Se um mandril for desativado manualmente através do comando específico situado no painel da ferramenta, não será considerado nas combinações de cortes.

Tal como nos cortes clássicos, é possível alterar a respetiva ordem na lista ou desativá-los.


Ativar/Desativar corte
Indica se o corte deve ser ativado ou desativado para a maquinação.
Ao premir o botão, o respetivo estado é alterado.


Deslocamento com setas
Permitem deslocar o corte selecionado para a posição superior ou inferior.


Deslocamento para a posição pretendida
Permite deslocar o corte atualmente selecionado para a posição indicada na caixa de texto adjacente.


Pausa
Permite inserir uma pausa na posição seguinte ao corte selecionado.

NOTA

Cada operação efetuada num elemento da lista afeta todos os cortes que o compõem.

Botões

Na barra inferior encontra-se o seguinte botão:


Visualizar descarga
Permite aceder a um ecrã através do qual o operador pode criar um programa de descarga para posicionar as filas de peças nas correias adequadas.

;
